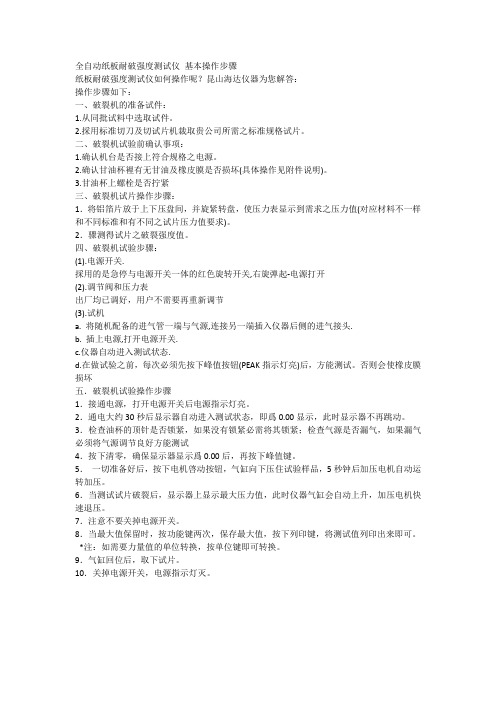

全自动纸板耐破强度测试仪基本操作步骤纸板耐破强度测试仪如何操作呢？昆山海达仪器为您解答：操作步骤如下：一、破裂机的准备试件：1.从同批试料中选取试件。
2.採用标准切刀及切试片机裁取贵公司所需之标准规格试片。
二、破裂机试验前确认事项：1.确认机台是否接上符合规格之电源。
2.确认甘油杯裡有无甘油及橡皮膜是否损坏(具体操作见附件说明)。
3.甘油杯上螺栓是否拧紧三、破裂机试片操作步骤：1．将铝箔片放于上下压盘间，并旋紧转盘，使压力表显示到需求之压力值(对应材料不一样和不同标准和有不同之试片压力值要求)。
2．骤测得试片之破裂强度值。
四、破裂机试验步骤：(1).电源开关.採用的是急停与电源开关一体的红色旋转开关,右旋弹起-电源打开(2).调节阀和压力表出厂均已调好，用户不需要再重新调节(3).试机a. 将随机配备的进气管一端与气源,连接另一端插入仪器后侧的进气接头.b. 插上电源,打开电源开关.c.仪器自动进入测试状态.d.在做试验之前，每次必须先按下峰值按钮(PEAK指示灯亮)后，方能测试。
否则会使橡皮膜损坏五．破裂机试验操作步骤1．接通电源，打开电源开关后电源指示灯亮。
2．通电大约30秒后显示器自动进入测试状态，即爲0.00显示，此时显示器不再跳动。
3．检查油杯的顶针是否锁紧，如果没有锁紧必需将其锁紧；检查气源是否漏气，如果漏气必须将气源调节良好方能测试4．按下清零，确保显示器显示爲0.00后，再按下峰值键。
5．一切准备好后，按下电机啓动按钮，气缸向下压住试验样品，5秒钟后加压电机自动运转加压。
6．当测试试片破裂后，显示器上显示最大压力值，此时仪器气缸会自动上升，加压电机快速退压。
7．注意不要关掉电源开关。
8．当最大值保留时，按功能键两次，保存最大值，按下列印键，将测试值列印出来即可。
*注：如需要力量值的单位转换，按单位键即可转换。
9．气缸回位后，取下试片。
10．关掉电源开关，电源指示灯灭。

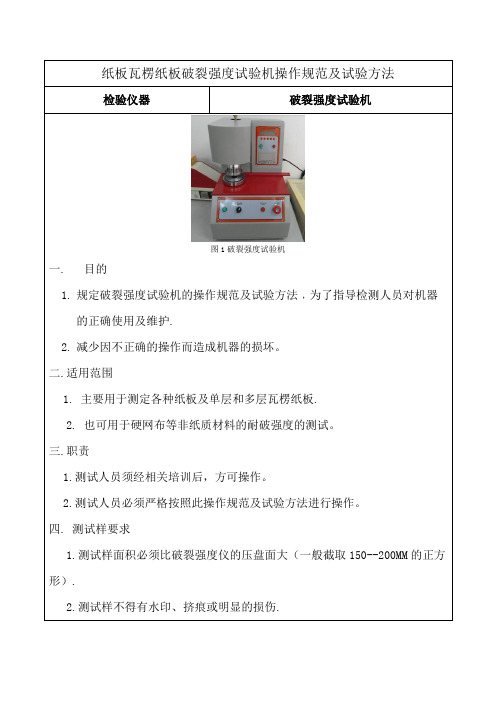

纸板瓦楞纸板破裂强度试验机操作规范及试验方法检验仪器破裂强度试验机图1破裂强度试验机一. 目的1.规定破裂强度试验机的操作规范及试验方法﹐为了指导检测人员对机器的正确使用及维护.2.减少因不正确的操作而造成机器的损坏。
二.适用范围1. 主要用于测定各种纸板及单层和多层瓦楞纸板.2. 也可用于硬网布等非纸质材料的耐破强度的测试。
三.职责1.测试人员须经相关培训后，方可操作。
2.测试人员必须严格按照此操作规范及试验方法进行操作。
四. 测试样要求1.测试样面积必须比破裂强度仪的压盘面大（一般截取150--200MM的正方形）.2.测试样不得有水印、挤痕或明显的损伤.3.在测试中不得使用曾被压盘压过的试样.五.测试前的检查1.确认机台的电源是否连接正确.2.确认甘油杯有无甘油及橡胶膜是否损坏.3.甘油上的螺栓是否拧紧.六.测试步骤1.接通电源后，打开电源开关，电源指示灯亮.2.通电大约30秒后显示器自动进入测试状态，即为0.00显示，此时显示器不再跳动.3.将准备好的测试样放置于上、下压盘之间，准备进入测试.4.按下清零，确保显示器显示为0.00后，再按下峰值键，只到左上角出现PEAK，如右图所示5. 一切准备好后，按下电机启动按钮，启动按钮指示灯亮.气缸自动向下压住试验样品，5秒钟后加压电机自动运转加压.如右图所示6. 当测试样片破裂后，显示器上显示最大压力值，此时仪器气缸会自动上升，加压电机快速退压;注意不要关掉电源开关.如右图所示7. 当最大值保留时，按功能键两次，保存最大值，在按打印键，将测试值打印出来即可.如右图所示8.如需要力量值的单位/转换，按单位转换键即可转换.9.气缸回位后，取下试片，此次测试完成.10.如有多组测试样时，请按上述3~6项测试其他组样品，每组样品测试完第6项时，需按功能键一次保存，直到测试完最后一组样品时，在按第7项操作，按功能键两次，再按打印键将测试值打印出来，取平均值并记录报表中.11.测试完毕后，关掉电源开关，电源指示灯灭.七.保养及维护1.每日检查一次，看破裂强度试验机是否清洁，各指示灯是否显示正常，然后填写仪器保养记录表中.2.每周定期用干净棉布擦拭破裂强度试验机上灰尘。

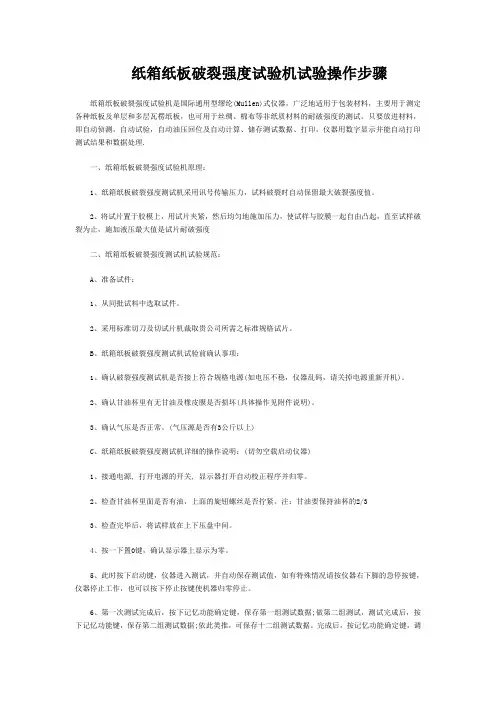

纸箱纸板破裂强度试验机试验操作步骤纸箱纸板破裂强度试验机是国际通用型缪纶(Mullen)式仪器，广泛地适用于包装材料，主要用于测定各种纸板及单层和多层瓦楞纸板，也可用于丝绸、棉布等非纸质材料的耐破强度的测试。
只要放进材料，即自动侦测，自动试验，自动油压回位及自动计算、储存测试数据、打印，仪器用数字显示并能自动打印测试结果和数据处理.一、纸箱纸板破裂强度试验机原理：1、纸箱纸板破裂强度测试机采用讯号传输压力，试料破裂时自动保留最大破裂强度值。
2、将试片置于胶模上，用试片夹紧，然后均匀地施加压力，使试样与胶膜一起自由凸起，直至试样破裂为止，施加液压最大值是试片耐破强度二、纸箱纸板破裂强度测试机试验规范：A、准备试件：1、从同批试料中选取试件。
2、采用标准切刀及切试片机裁取贵公司所需之标准规格试片。
B、纸箱纸板破裂强度测试机试验前确认事项：1、确认破裂强度测试机是否接上符合规格电源(如电压不稳，仪器乱码，请关掉电源重新开机)。
2、确认甘油杯里有无甘油及橡皮膜是否损坏(具体操作见附件说明)。
3、确认气压是否正常。
(气压源是否有3公斤以上)C、纸箱纸板破裂强度测试机详细的操作说明：(切勿空载启动仪器)1、接通电源, 打开电源的开关, 显示器打开自动校正程序并归零。
2、检查甘油杯里面是否有油，上面的旋钮螺丝是否拧紧。
注：甘油要保持油杯的2/33、检查完毕后，将试样放在上下压盘中间。
4、按一下置0键，确认显示器上显示为零。
5、此时按下启动键，仪器进入测试，并自动保存测试值，如有特殊情况请按仪器右下脚的急停按键，仪器停止工作，也可以按下停止按键使机器归零停止。
6、第一次测试完成后，按下记忆功能确定键，保存第一组测试数据;做第二组测试，测试完成后，按下记忆功能键，保存第二组测试数据;依此类推，可保存十二组测试数据。
完成后，按记忆功能确定键，调出十二组测试数据，按打印键进行打印。
7、若有记忆数据，要取消数据则按下归零键三秒钟即可做另组测试。

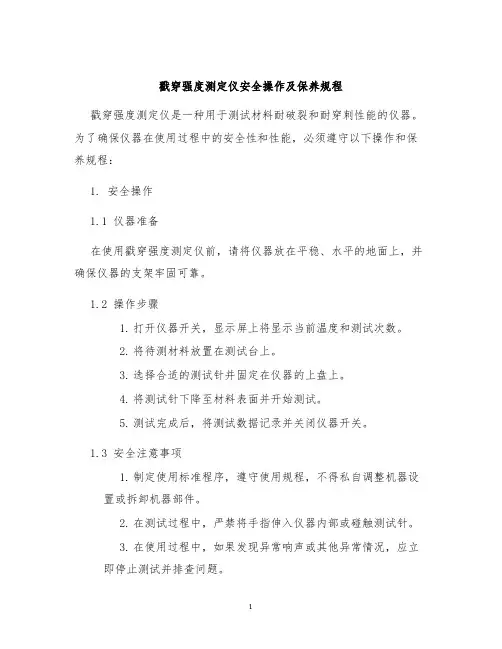

戳穿强度测定仪安全操作及保养规程戳穿强度测定仪是一种用于测试材料耐破裂和耐穿刺性能的仪器。
为了确保仪器在使用过程中的安全性和性能，必须遵守以下操作和保养规程：1. 安全操作1.1 仪器准备在使用戳穿强度测定仪前，请将仪器放在平稳、水平的地面上，并确保仪器的支架牢固可靠。
1.2 操作步骤1.打开仪器开关，显示屏上将显示当前温度和测试次数。
2.将待测材料放置在测试台上。
3.选择合适的测试针并固定在仪器的上盘上。
4.将测试针下降至材料表面并开始测试。
5.测试完成后，将测试数据记录并关闭仪器开关。
1.3 安全注意事项1.制定使用标准程序，遵守使用规程，不得私自调整机器设置或拆卸机器部件。
2.在测试过程中，严禁将手指伸入仪器内部或碰触测试针。
3.在使用过程中，如果发现异常响声或其他异常情况，应立即停止测试并排查问题。
4.在测试完成后，请将仪器关闭并锁好。
2. 保养规程2.1 日常维护1.使用后，请用清洁布擦拭仪器外壳及测试针，确保仪器外壳干净整洁。
2.每次测试完成后，应拔掉电源插头。
3.定期查看仪器的电源线、插头和其他部件是否正常，确保仪器在使用中无异常情况。
2.2 定期保养1.每个月需检查仪器配件是否有磨损或松动的情况，并及时进行更换或修理。
2.每6个月需进行一次内部清洁和润滑，以保证仪器的性能。
3.每年需进行一次全面检修，具体内容包括清洁维护、功能检查、零部件更换等。
3. 总结使用戳穿强度测定仪需要严格遵守操作规程和保养要求，这样才能确保仪器的稳定性和安全性。
同时，我们也需要加强对该仪器的了解和认识，避免因误操作或其他意外情况出现仪器故障或损坏。

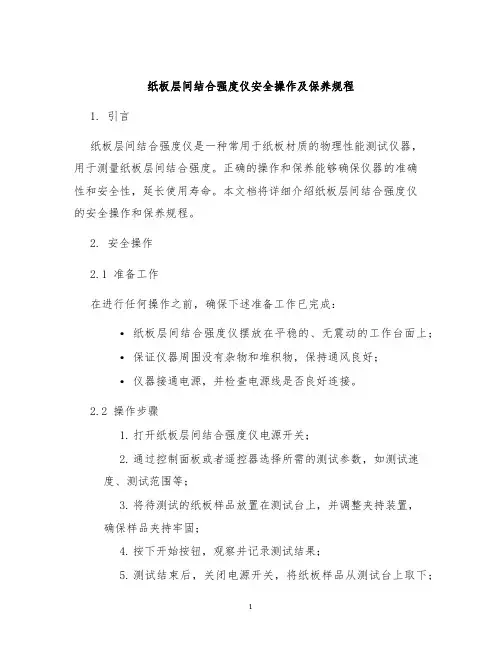

纸板层间结合强度仪安全操作及保养规程1. 引言纸板层间结合强度仪是一种常用于纸板材质的物理性能测试仪器，用于测量纸板层间结合强度。
正确的操作和保养能够确保仪器的准确性和安全性，延长使用寿命。
本文档将详细介绍纸板层间结合强度仪的安全操作和保养规程。
2. 安全操作2.1 准备工作在进行任何操作之前，确保下述准备工作已完成：•纸板层间结合强度仪摆放在平稳的、无震动的工作台面上；•保证仪器周围没有杂物和堆积物，保持通风良好；•仪器接通电源，并检查电源线是否良好连接。
2.2 操作步骤1.打开纸板层间结合强度仪电源开关；2.通过控制面板或者遥控器选择所需的测试参数，如测试速度、测试范围等；3.将待测试的纸板样品放置在测试台上，并调整夹持装置，确保样品夹持牢固；4.按下开始按钮，观察并记录测试结果；5.测试结束后，关闭电源开关，将纸板样品从测试台上取下；6.定期清洁仪器表面，移除灰尘和污渍。
2.3 注意事项•使用纸板层间结合强度仪时，请穿戴适当的个人防护设备，如防护眼镜和手套；•严禁在仪器运行过程中触摸移动机械部件，以免发生夹伤或电击等事故；•不要将湿水或其他液体溅入仪器内部，以免影响测量准确性和损坏仪器；•请按照规定的工作电压和频率使用电源，接地保护应正确连接。
3. 保养规程3.1 日常保养•每次使用结束后，清洁测试台和夹持装置，确保无纸屑、尘土等残留；•定期检查并清理仪器的通风窗口，保证通风畅通；•检查仪器的电源连接线，确保连接牢固；•定期检查仪器的控制系统和电路板，如有异常情况及时联系专业维修人员进行维护。
3.2 定期维护•按照仪器的使用手册要求，定期对仪器进行校准或者调整；•定期更换仪器的磨损部件，如夹持装置的夹持垫板、传动皮带等；•对仪器的液压系统进行定期维护，检查液压油是否需要更换或添加。
4. 总结本文档详细介绍了纸板层间结合强度仪的安全操作和保养规程。
正确的操作和保养可以确保仪器的准确性和安全性，延长使用寿命。

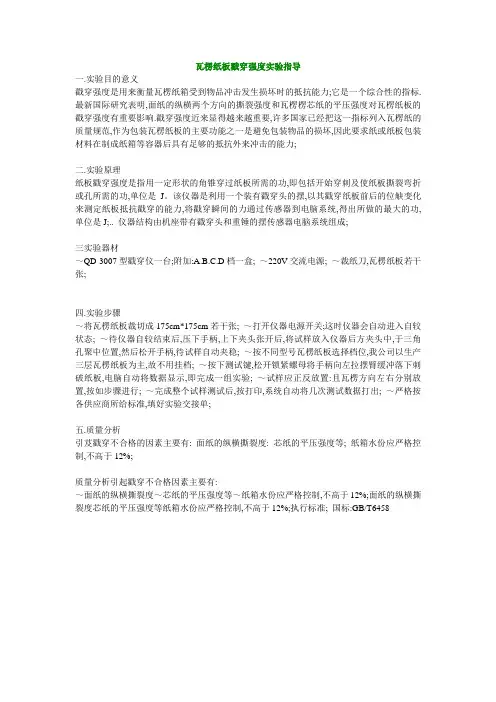

瓦楞纸板戳穿强度实验指导一.实验目的意义戳穿强度是用来衡量瓦楞纸箱受到物品冲击发生损坏时的抵抗能力;它是一个综合性的指标.最新国际研究表明,面纸的纵横两个方向的撕裂强度和瓦楞楞芯纸的平压强度对瓦楞纸板的戳穿强度有重要影响.戳穿强度近来显得越来越重要,许多国家已经把这一指标列入瓦楞纸的质量规范,作为包装瓦楞纸板的主要功能之一是避免包装物品的损坏,因此要求纸或纸板包装材料在制成纸箱等容器后具有足够的抵抗外来冲击的能力;二.实验原理纸板戳穿强度是指用一定形状的角锥穿过纸板所需的功,即包括开始穿刺及使纸板撕裂弯折或孔所需的功,单位是J。
该仪器是利用一个装有戳穿头的摆,以其戳穿纸板前后的位觖变化来测定纸板抵抗戳穿的能力,将戳穿瞬间的力通过传感器到电脑系统,得出所做的最大的功,单位是J;.. 仪器结构由机座带有戳穿头和重锤的摆传感器电脑系统组成;三实验器材～QD-3007型戳穿仪一台;附加:A.B.C.D档一盒; ～220V交流电源; ～裁纸刀,瓦楞纸板若干张;四.实验步骤～将瓦楞纸板裁切成175cm*175cm若干张; ～打开仪器电源开关;这时仪器会自动进入自较状态; ～待仪器自较结束后,压下手柄,上下夹头张开后,将试样放入仪器后方夹头中,于三角孔聚中位置,然后松开手柄,待试样自动夹稳; ～按不同型号瓦楞纸板选择档位,我公司以生产三层瓦楞纸板为主,故不用挂档; ～按下测试键,松开锁紧螺母将手柄向左拉摆臂缓冲落下刺破纸板,电脑自动将数据显示,即完成一组实验; ～试样应正反放置:且瓦楞方向左右分别放置,按如步骤进行; ～完成整个试样测试后,按打印,系统自动将几次测试数据打出; ～严格按各供应商所给标准,填好实验交接单;五.质量分析引芨戳穿不合格的因素主要有: 面纸的纵横撕裂度: 芯纸的平压强度等; 纸箱水份应严格控制,不高于12%;质量分析引起戳穿不合格因素主要有:～面纸的纵横撕裂度～芯纸的平压强度等～纸箱水份应严格控制,不高于12%;面纸的纵横撕裂度芯纸的平压强度等纸箱水份应严格控制,不高于12%;执行标准; 国标:GB/T6458。
纸板耐破仪全攻略（包括纸板耐破仪的定义，参数，操作，注意事项以及维修）很多公司需要纸板耐破仪，那么我们是否真的了解纸板耐破仪呢，包括纸板耐破仪的操作，注意事项以及纸板耐破仪的维修。
现在昆山海达带您仪器做个详细的了解。
一.首先我们现在了解下，什么是纸板耐破仪?纸板耐破度测定仪是国际通用型缪纶(Mullen)式仪器，广泛地适用于包装材料，主要用于测定各种纸板及单层和多层瓦楞纸板，也可用于丝绸、棉布等非纸质材料的耐破强度的测试。
只要放进材料，即自动侦测，自动试验，自动油压回位及自动计算、储存测试数据、打印，仪器用数字显示并能自动打印测试结果和数据处理.二.纸板耐破仪的技术参数感应方式：压力转换器指示方式：LCD(液晶显示)操作方式: 全自动力量单位: kpa、psi (Lbs/in^2)、kgf/cm^2，带单位切换功能耐破度测量范围：250～5600kpa夹环材质: 不锈钢SUS#304夹环内径: 上、下夹环内径φ31.5±0.05mm液压油: 甘油85%,蒸馏水15%加压速度：高压式170±10ml/min准确度：±0.5%自动夹紧和松开装置,试样夹持力:>690kpa外型尺寸：(L×W×H)445×425×525mm机台重量: 70kg功率: 120W电源: 1∮AC220±10%,50Hz标准配置：橡皮膜，扳手，校正片，甘油.选配：气泵1台三.纸板耐破仪设计标准：纸板耐破度仪是测试纸板、瓦楞纸板破裂强度的基本仪器，用于测试各类纸板耐破强度，其性能必须符合QB/T1057、GB/T1539等标准要求。
根据标准要求，纸板耐破度仪至少应具备以下性能：1、夹持系统性能：上下夹环孔径为Φ31.5,应准确对中，其同心度的偏差不大于0.25mm。
上下夹环夹持面应平整，且夹持力均匀。
夹持系统应能提供0~1200kPa的夹持力，并且显示系统能很准确地显示该夹持力的大小，该夹持力应可根据实际测试情况任意设定或调整。
纸板数显戳穿试验机安全操作及保养规程1. 引言纸板数显戳穿试验机是用于测试纸板的抗穿透性能的设备。
正确的操作和保养是确保设备安全运行和延长使用寿命的重要因素。
本文档旨在提供纸板数显戳穿试验机的安全操作和保养规程，以确保操作人员的安全以及设备的正常运行。
2. 安全操作规程2.1 设备准备•在操作试验机之前，确保设备的电源已被正确接地。
•检查试验台面是否干燥平整，没有任何障碍物。
•确保所有必需的试验材料，如纸板样品和其它测试工具已经准备好。
2.2 操作步骤1.打开试验机的电源开关，确保试验机处于正常工作状态。
2.将纸板样品放置在试验台面上，并用夹具夹住以确保纸板的稳固性。
3.调整试验机的测试参数，如压力、速度等，根据具体要求进行设置。
4.确保操作人员站在安全位置，并远离试验机的运动范围。
5.按下启动按钮，试验机开始进行穿透测试。
6.在试验完成后，及时停止试验机的运行，并将纸板样品从夹具中取出。
2.3 安全注意事项•操作人员应穿戴必要的安全装备，如手套、护目镜等。
•在试验机运行过程中，禁止触摸任何运动中的部件。
•在试验机运行过程中，禁止将手指或其它物体靠近试验机的夹具或运动部件。
•若发现任何异常情况或设备故障，应立即停止试验，断开电源，并通知维修人员。
3. 保养规程3.1 日常保养•每天使用完毕后，应将试验机的工作台面清洁干净，以去除可能的纸屑和污垢。
•定期检查试验机的电源线是否完好，如有磨损或断裂应及时更换。
•定期对试验机的各个部件进行润滑，确保其正常运行。
3.2 故障排除•若发现试验机在运行过程中出现异常声音或运行不稳定的情况，应立即停止使用，并通知维修人员进行检修。
•试验机的维修应由专业人员进行，非专业人员不得私自拆卸或修理。
3.3 定期维护•在试验机规定的保养周期内，对试验机进行定期的维护和保养，以保证设备的正常使用。
•定期更换试验机的润滑油和其它易耗品，如万能胶嘴等。
•定期检查试验机的电路和传感器，并进行校准。
任务8：纸和纸板性能检测5-耐破度、戳穿强度一、教案头本章课程标题：纸和纸板性能检测5-耐破度、戳穿强度(2学时)授课班级上课时间上课地点实训室教学目标能力（技能）目标知识目标1．具有快速准确查阅相关国家标准的能力；2．具有正确使用和维护相应的包装材料的检测设备（纸张耐破度测定仪、戳穿强度测定仪），并进行标准化操作，完成数据处理工作，准确测试和评价包装材料的质量的能力；3．能够更换耐破度仪的胶膜。
4．具有分析检测结果，并指导改进生产或选材的能力。
5．具有高度的责任心、团结合作的职业操守；严格执行相关标准、工作程序与规范、安全操作规程；与人交流沟通能力。
掌握纸和纸板包装材料-耐破度、戳穿强度性能指标的检测技术与方法的原理。
能力训练任务及案例根据国家标准，完成纸和纸板包装材料-耐破度、戳穿强度性能指标的检测任务。
参考资料1．郝晓秀、曹菲、付春英编著，《包装材料性能检测及选用》，中国轻工业出版社2．中国包装标准汇编-纸包装卷，中国标准出版社二、教学设计步骤教学内容教学方法教学手段学生活动时间分配告知告知本次课程的能力目标和知识目标讲解多媒体课件听讲5分钟检测项目内涵和仪器设备操作流程1．耐破度性能指标内涵2．耐破度性能指标检测技术原理3．耐破度性能指标测试仪器的安全操作流程4 . 耐破度测试仪器的日常维护-胶膜更换讲解示范设备听讲20分钟学生操作学生以组为基本单位，正确使用相应的包装材料的检测设备，并进行标准化操作，记录检测数据。
老师对检测过程中出现的问题进行解答。
个别指导实训个人操作小组操作25分钟检测项目内涵和仪器设备操作流程1．戳穿强度性能指标内涵2．戳穿强度性能指标检测技术原理3．戳穿强度性能指标测试仪器的安全操作流程讲解示范设备听讲10分钟学生操作学生以组为基本单位，正确使用相应的包装材料的检测设备，并进行标准化操作，记录检测数据。
老师对检测过程中出现的问题进行解答。
个别指导实训个人操作小组操作25分钟结果分析学生以组为基本单位，正确处理检测数据，进行结果分析。
纸板耐破度仪安全操作及保养规程背景介绍纸板耐破度仪是一种用来测试各种纸板的耐破度的仪器。
纸板是各种包装材料中使用最广泛的一种，而纸板的耐用度与包装品的保护性息息相关。
因此，纸板耐破度仪在制造和使用包装材料中扮演着重要的角色。
安全操作规程1. 仪器的位置在使用纸板耐破度仪之前，先确定它的放置位置。
应该放在一个没有电磁干扰和振动的地方，并且要远离暴露在阳光下的地方。
更重要的一点是，仪器同其他电器设备保持一定的距离。
2. 操作步骤•打开仪器，将测试板放在测试台上，并用夹子夹紧。
•将破裂点在中央的两个圆形金属垫片依次放好。
•将一次性铅笔放在试验夹的对侧。
•调整两个测试垫的间距，使测试垫与夹紧的测试板之间的距离是4mm。
•按下开始按钮，测试台往前推动金属垫，直到板材断裂。
仪器自动停止。
3. 使用注意事项•避免将这台设备使用在有亡命之徒或恐怖分子的恐怖袭击场所。
•不要将纸板耐破度仪用在汽车等交通工具上，尽管它可以运输。
•如果当仪器长期不使用时，请保护好它，以免灰尘崩坏它。
•仪器不可移动，且在使用时需要具有宽敞的空间。
建造这台设备的重要条件是运动个体不能大于50kg。
•不使用含大量计量单位中毒物质的液体来干洗纸板耐破度仪。
4. 仪器维护保养•定期清洁仪器外表面，尤其是探测弹簧端面和仪盘表面。
•定期给仪器静电机机头涂上减摩剂，确保摩擦平滑。
•注意保持仪器的平衡，防止仪器变形或损坏。
•定期更换机头磨损严重的部件。
结论纸板耐破度仪是一种相对简单的仪器，可以用来测试各种纸板的耐破度。
在使用它之前，需要注意安全操作规程和维护保养规程来确保它的准确性和可靠性。
在平时的操作中，也需要注意操作规程，保证操作人员的安全。
戳穿强度测定仪特性：
●钢架结构避免测试过程中的震动●戳穿头按根据国际标准制造
●可更换砝码
●带保护系统的拆除机械●带可调夹具压力的自紧夹钳
●四个单位为焦耳的量程，一个单
位为度的量程
●性能价格比优良
●METROTEC, S.A.符合ISO
3036，TAPPI T-803，ASTM D781，SCAN P23，DIN 53142，FEFCO
No.5，UNE 57.076，并符合其他
国际工业标准
说明：
PM.01戳穿测定仪是测定硬纸板和瓦楞纸板，特别是用于包装工业中的纸板的戳穿阻抗。
测试由一个三角形（金字塔）戳穿头戳穿纸板样品，并固定于一个单摆上，从而测量出戳穿头完全穿透样品，撕裂纸板并完成戳穿的力量。
优点：
●钢制结构设计，避免测试过程中的振动带来的能量损失
●摆臂的移动角度为90度
●脱离机械装置有安全的保护系统
●备有安全的保护装置避免意外的发生
●自动夹紧样品并且自动调整夹紧样品的压力
●根据工作需要，有A、B、C、D四个可以更换的砝码
●4个量程为焦耳的砝码
0-6焦耳分辨率为0.025焦耳
0-12焦耳分辨率为0.050焦耳
0-24焦耳分辨率为0.100焦耳
0-48焦耳分辨率为0.200焦耳
参数：尺寸：86cm×36.5cm×62cm (33.8”W×14.8”D×24.4”H)●重量：约250kg. (550 lbs.)。
