下载文档原格式
水泥安定性沸煮试验规程
1.试验人员应熟悉本机性能，非试验人员禁止操作。
2.试验前应按《安全用电规则》规定检查设备及电路是否正常，检测环
境及温度是否符合要求。
3.煮箱内充水到标准（由试验确定），水封槽内注满水后盖盖。
4.试件养护24±2h，若为试饼，应脱去玻璃板检查试饼完好后，放入
水中蓖板上；若为雷氏夹，先测指针间距A精确到0.5mm，再将试件放入水中蓖板上，指针朝上。
5.将升温、恒温继电器调整在30min和3.5h，接通电源后再开启工作
按钮。
6.试验人员在试验过程中应戴防护手套，严格监视现场防止沸水及蒸汽
烫伤。
7.沸煮结束关闭电源，先放水后打开箱盖，待箱体冷却至室温后取出试
件。
8.试验结束应将设备及仪器用品恢复原状。
9.清理试验现场，废弃试件及垃圾应分类存放。
北京铁路建设集团有限公司
胶济铁路电气化工程试验室。
水泥安定性试验规范篇一：GBT 1346-2011水泥标准稠度用水量、凝结时间、安定性GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法1、范围本标准规定了水泥标准稠度用水量、凝结时间和由游离氧化钙造成的体积安定性检验方法的原理、仪器设备、材料、试验条件和测定方法。
本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，火山灰质硅酸盐水泥，复合硅酸盐水泥以及指定采用本方法的其他品种水泥。
2、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本试用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）试用于本文件。
JC/T 727水泥净浆标准稠度与凝结时间测定仪JC/T 729水泥净浆搅拌机JC/T 955 水泥安定性试验用沸煮箱3、原理3.1 水泥标准稠度水泥标准稠度净浆对标准试杆（试锥）的沉入具有一定助力。
通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
3.2凝结时间试针沉入水泥标准稠度净浆至一定深度所需的时间。
3.3安定性3.3.1 雷氏夹是通过测定水泥标准稠度净浆至雷氏夹中煮沸后试针的相对位移表征其体积膨胀的程度。
3.3.2试饼法是通过观测水泥标准稠度净浆试饼煮沸后的外形变化情况表征其体积安定性。
4、仪器设备4.1 水泥净浆搅拌机符合JC/T 729的要求。
注：通过减小搅拌机和搅拌锅之间间隙，可以制备更加均匀的净浆。
4.2 标准法维卡仪4.3 代用维卡仪符合JC/T 727的要求。
4.4雷氏夹由铜质材料制成，其结构如图2.当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量砝码时，两根指针针尖的距离增加应在17.5mm±2.5mm范围内，即2x=17.5mm±2.5mm,当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
4.5 煮沸箱符合JC/T 955的要求。

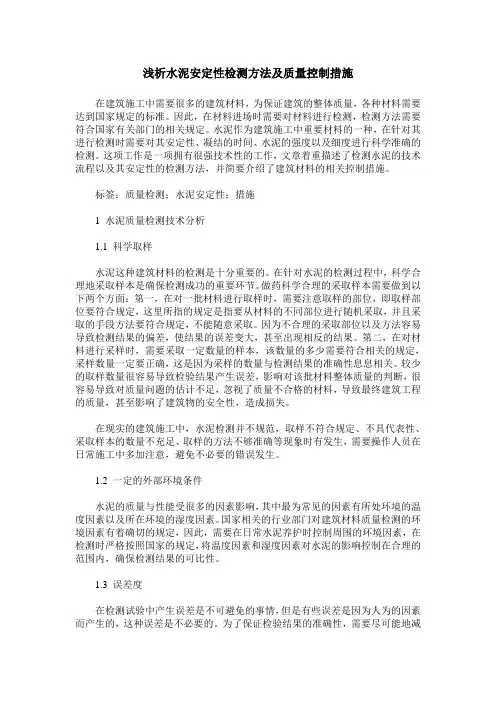

浅析水泥安定性检测方法及质量控制措施在建筑施工中需要很多的建筑材料，为保证建筑的整体质量，各种材料需要达到国家规定的标准。
因此，在材料进场时需要对材料进行检测，检测方法需要符合国家有关部门的相关规定。
水泥作为建筑施工中重要材料的一种，在针对其进行检测时需要对其安定性、凝结的时间、水泥的强度以及细度进行科学准确的检测。
这项工作是一项拥有很强技术性的工作，文章着重描述了检测水泥的技术流程以及其安定性的检测方法，并简要介绍了建筑材料的相关控制措施。
标签：质量检测；水泥安定性；措施1 水泥质量检测技术分析1.1 科学取样水泥这种建筑材料的检测是十分重要的。
在针对水泥的检测过程中，科学合理地采取样本是确保检测成功的重要环节。
做药科学合理的采取样本需要做到以下两个方面：第一，在对一批材料进行取样时，需要注意取样的部位，即取样部位要符合规定，这里所指的规定是指要从材料的不同部位进行随机采取，并且采取的手段方法要符合规定，不能随意采取。
因为不合理的采取部位以及方法容易导致检测结果的偏差，使结果的误差变大，甚至出现相反的结果。
第二，在对材料进行采样时，需要采取一定数量的样本，该数量的多少需要符合相关的规定，采样数量一定要正确，这是因为采样的数量与检测结果的准确性息息相关。
较少的取样数量很容易导致检验结果产生误差，影响对该批材料整体质量的判断，很容易导致对质量问题的估计不足，忽视了质量不合格的材料，导致最终建筑工程的质量，甚至影响了建筑物的安全性，造成损失。
在现实的建筑施工中，水泥检测并不规范，取样不符合规定、不具代表性、采取样本的数量不充足、取样的方法不够准确等现象时有发生，需要操作人员在日常施工中多加注意，避免不必要的错误发生。
1.2 一定的外部环境条件水泥的质量与性能受很多的因素影响，其中最为常见的因素有所处环境的温度因素以及所在环境的湿度因素。
国家相关的行业部门对建筑材料质量检测的环境因素有着确切的规定，因此，需要在日常水泥养护时控制周围的环境因素，在检测时严格按照国家的规定，将温度因素和湿度因素对水泥的影响控制在合理的范围内，确保检测结果的可比性。
水泥的体积安定性水泥的体积安定性是反映水泥浆在凝结硬化后的体积膨胀是否均匀的情况，是评判水泥品质的指标之一，也是保证水泥制品、混凝土工程质量的必要条件;无论何时实施的国家标准都将安定性不合格的水泥判为废品。
因此，检验机构对于水泥安定性的检测决不能掉以轻心。
通过分析GB/T1346-2001中标准法和代用法检测过程中主要影响因素，以及所要采取的措施，说明无论采取哪种方法都要严格按标准操作，否则都会引起结果误判。
1安定性的检测方法1.1标准法将标准稠度净浆装满2只雷氏夹，分别用75~80g配重玻璃压上，放入湿气养护箱养护(24±2)h后，沸煮 3.5h，测定两试件煮后增加值的平均值≤5.0mm，且两个差值不得超过4.0mm，即可判定合格。
1.2代用法将标准稠度净浆做成直径70~80mm、中心厚约10mm的球缺形状的试饼2块，在湿气养护箱养护(24±2)h后进行沸煮，沸煮方法同标准法;用目测或用钢直尺检查没有弯曲则判定安定性合格，反之为不合格。
2检测过程中的影响因素及对策2.1为何要配重玻璃，我们分析，体积膨胀是多方向的，这里以雷氏夹平放为例(即试针水平于大地)分为纵向和横向，标准测定的膨胀值只是横向的，而纵向的膨胀则以相同配重的玻璃压住;让雷氏夹内水泥尽量横向膨胀。
这就要求操作者尽量选择质量接近的2块(最好不超过1.5g)作为对一个样品的检测。
若检测量大(每日超过20个样品)，配重玻璃的配对工作须每月检查1次，以防在试验中玻璃有所磨损，造成两试件的差值过大。
净浆应尽量充满雷氏夹;减少空洞，否则同样会使两试件差值过大。
2.2作为对一个样品检测所选的2个雷氏夹弹性值应比较接近(弹性增加值最好不超过2mm)，这样就不会出现因弹性值相差太大造成两试件煮后的增加值差距超过4.0mm的情况出现。
当然，雷氏夹其余尺寸必须符合标准要求。
雷氏夹的弹性检查和配对工作也应每月1次，如果安定性不合格出现多次，就要相应增加检查次数。
GB1346-2001水泥检测细则一.样品接受1检查委托单与试样是否相符，若有差异与收样人进行核实。
2.将来样水泥搅拌均匀，通过0.9mm方孔筛，并记录筛余。
3.抽取6kg水泥装入密封的容器中，恒温存放24h。
二.样品检验（一）.水泥胶砂强度检验（ISO）1采用标准GB175-1999硅酸盐、普通硅酸盐水泥标准GB1344-1999矿渣硅酸盐? ? GB/T3183-2003砌筑水泥2范围本标准规定了水泥胶砂强度检验基准方法。
本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、复合硅酸盐水泥、石灰石硅酸盐水泥的抗折与抗压强度的检验。
3引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 6003-1985??试验筛JC/T 681-1997??行星式水泥胶砂搅拌机JC/T682-1997??水泥胶砂试体成型振实台JC/T683-199740*40mm水泥抗压夹具JC/T723-1996水泥物理检验仪器? ?胶砂振动台JC/T724-1996水泥物理检验仪器? ?电动抗折试验机JC/T726-1997水泥胶砂试模4试验前的准备检查试验室和仪器设备状态4.1试验室4.1.1.试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。
每天记录一次。
4.1.2.试体带模养护的养护箱温度保持在20℃±1℃，相对湿度不低于90%。
4.1.3.试体养护池水温度在20℃±1℃范围内。
4.1.4.自动控制的养护箱温度与相对湿度每天记录二次。
在温度给定范围内，控制所设定的温度应为此范围中值。
4.2仪器设备4.2.1试验筛金属丝网试验筛应符合GB/T6003要求4.2.2搅拌机符合JC/T681要求。
接通电源，检查搅拌机运转情况。
4.2.3试模符合JC/T726要求。
水泥安定性不合格的原因分析及检测试验中应注意的问题（乐山市建设工程质量检验测试中心王谊）摘要：本文简述水泥安定性不合格的原因分析以及检测试验应注意的几个问题。
关键词：水泥体积安定性游离氧化钙（f-CaO）时效性水泥的体积安定性，简称安定性，是指水泥浆体在凝结硬化过程中体积变化的均匀性，是评判水泥品质的“一票否决性”的指标之一，也是在水泥物理性能检测各项指标中最主要的一个指标。
事实上，水泥遇水后，在凝结硬化的过程中，体积必然要发生变化，但变化不能太大并应保持均匀。
因此，作为建设工程质量检测机构，对于水泥体积安定性的检测决不能掉以轻心。
水泥的安定性不合格，是指水泥中的不安定因素（游离氧化钙f-CaO和游离氧化镁f-MgO等）的水化反应，发生在水泥浆体凝结硬化以后，且水化时伴随着一定的体积膨胀，产生不均匀的体积变化，在已经硬化的水泥石内部产生内应力，从而导致混凝土内部产生巨大的膨胀应力，致使混凝土的强度急剧下降的情况。
当膨胀应力超过混凝土的强度极限时，就会引起混凝土的开裂和损坏。
因此，无论何时实施的国家标准中都规定，安定性不合格的水泥是废品，是绝对不能用于工程上的。
1、水泥安定性不合格的原因分析引起水泥安定性不合格的原因主要是由于水泥熟料中含有过多的游离氧化钙（f-CaO）和游离氧化镁（f-MgO）以及三氧化硫（SO3）；但是由于游离氧化镁需要在蒸压条件下才能加速水化反应，而三氧化硫则需要长期在常温水中才会与水化铝酸钙(3CaO·Al2O3·6H2O)发生反应，所以这二者都不便于快速检验，故在水泥的生产过程中，国家标准中对水泥产品中游离氧化镁以及三氧化硫的含量都有严格的规定。
因此，可以说，通常在工程质检中出现安定性不合格主要是由于游离氧化钙过多引起的。
我们知道，水泥熟料中最主要的化学成分是CaO，它与SiO2生成硅酸钙，与Al2O3和Fe2O3生成铝酸盐和铁铝酸盐。
要生产出高品位的优质水泥，就需要有足量的碱性氧化物（即CaO）来满足酸性氧化物的需要。
浅析影响水泥安定性判定的检测因素及控制措施安定性作为水泥质量好坏的重要指标，其判定的准确性对工程质量影响重大，所以作為工程质量检测人员就必须在检测工作中做到科学、准确。
笔者根据在质量检测工作中的经验，通过对水泥安定性检测的分析与研究得出了影响水泥安定性判定的主要因素，并提出了相应的控制措施。
标签：安定性检测控制措施0 引言水泥体积安定性是评定水泥质量的重要指标，也是保证水泥制品、混凝土质量的必要条件。
本文将从安定性检测过程中的几个主要影响因素分析其对安定性判定的影响，并根据分析与研究的结果提出了相应的控制措施。
1 引起安定性不良的化学成分引起安定性不良的化学成分，一般是由于熟料中所含的游离的CaO、游离的MgO或掺入的石膏过多造成的。
石膏中含有的SO3对水泥的安定性会产生不良影响。
熟料中所含的游离的CaO、游离的MgO都是过烧的，熟化很慢，在水泥已硬化后才进行熟化，体积发生膨胀，引起不均匀的体积变化，造成水泥石开裂，游离的CaO在沸煮下能迅速熟化，游离的MgO需在压蒸下才能加速熟化，而石膏对体积安定性的影响则需在长期的常温水中才能发现。
安定性不合格的水泥不允许在工程中使用。
2 影响水泥安定性判定的检测因素引起安定性不良的化学成分有游离的CaO、游离的MgO或SO3的含量三个因素，但游离的MgO或SO3的含量的影响均不便于快速检验，因此我们只对引起安定性不合格的主要原因过量的游离的CaO进行检测。
水泥安定性检测的方法，我们采用雷氏法。
雷氏法是指把标准稠度净浆装满两只雷氏夹，养护24h 后煮沸，煮后冷却至室温，测量指针尖端距离，当两试件煮后增加距离的平均值大于5.0mm，且差值不超过4.0mm时，则判水泥安定性不合格。
影响水泥安定性判定的检测因素很多，主要有水泥的净浆稠度、搅拌方式、试件的养护方式、雷氏夹的准确度、存放的时间等等。
以下笔者根据多年的检测经验一一加以分析。
2.1 净浆稠度对安定性的影响笔者经过试验，发现同一品牌的水泥，当制得的净浆稠度大于标准稠度时，安定性合格的水泥可能变为不合格，而净浆稠度小于标准稠度时，安定性不合格的水泥可能变为合格如下表所示。
水泥安定性的检验方法一、检测试验的目的通过测定沸煮后标准稠度水泥净浆试样的体积和外形的变化程度，评定体积安定性是否合格。
二、检验标准及主要质量指标检验方法标准（1）《通用硅酸盐水泥》（GB175—2007）。
（2）《水泥标准稠度、凝结时间、体积安定性检测方法》（GB/T1346—2001）。
GB175—2007规定：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥安定性沸煮法检验必须合格。
测定方法可以用试饼法也可用雷氏法，有争议时以雷氏法为准。
三、主要仪器设备（1）雷氏夹：由铜质材料制成，其结构如图2.9所示。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g重量的砝码时，两根指针的针尖距离增加应在（17.5±2.5）mm范围以内，即2x＝（17.5±2.5）mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
（2）沸煮箱：有效容积约为410mm×240mm×310mm，箱的内层由不易锈蚀的金属材料制成。
篦板与加热器之间的距离大于50mm，能在30±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个试验过程中不需补充水量，如图2.10所示。
（3）雷氏夹膨胀值测定仪：如图2.9所示，标尺最小刻度为0.5mm。
（4）水泥净浆搅拌机。
（5）湿热养护箱。
图2.9 雷氏夹测定仪1-支架；2-标尺；3-弦线；4-雷氏夹；5-垫块；6-底座图2.10 沸煮箱四、试验步骤（一）雷氏法（1）将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并立刻将已制好的标准稠度净浆装满雷氏夹，一只手轻扶雷氏夹，一手用小刀插捣数次抹平，盖上稍擦油的玻璃板，置养护箱内养护（24±2）h。
（2）调整好沸煮箱内的水位，保证在整个沸煮过程中都没过试件，不需中途加水，同时又保证能在（30±5）min内升至沸腾。
探讨水泥安定性的检测摘要:水泥安定性的检测是水泥物理特性的基本指标试验,文章结合实际的工作经验探讨水泥安定性不合格的危害、检测方法以及注意事项。
关键词:水泥;安定性;检测中图分类号:TQ172 文献标识码:A 文章编号:1000-8136(2010)27-0041-02水泥安定性是指水泥浆体硬化后体积变化的稳定性,是评定水泥品质的指标之一,也是保证水泥制品、混凝土工程质量的必要条件。
现行的国家标准将安定性不合格的水泥判为不合格品,可见它是水泥检测项目中的重中之重。
因此作为检测机构对水泥安定性的评判决不能掉以轻心。
1水泥安定性不合格造成的危害安定性不良的水泥会使水泥硬化体开裂,强度降低,甚至引起结构破坏,造成不同程度的质量危害,甚至是质量事故,危害极大。
事故发生的部位和损坏的程度如下:1.1砌体工程破坏较轻时,砂浆达不到设计强度,严重时砂浆几乎没有强度。
随着砂浆中水分的析出干燥,砂灰变酥,用手指即可轻易扒下,墙体粘结强度远远达不到设计要求,甚至出现崩裂和损坏。
1.2混凝土工程用于混凝土工程的板、梁、柱及预制构件的混凝土材料,浇筑后凝结缓慢、无强度,随后便在构件表面出现不规则的裂纹。
尤其是位于承重部位的阳台、梁、挑檐板、挑梁、雨篷等,拆除模板的同时就可能发生断裂或损坏。
1.3装饰工程使用在内外墙裙、踢脚线、抹灰层及楼地面工程的混凝土砂浆,轻者装饰层无强度、起皮、开裂、掉砂、起泡等,重者抹灰层出现大面积脱落、掉皮,或因经不起风雪雨水的冲刷而在短期内毁坏。
2水泥安定性的检测方法进行水泥安定性的检测其目的是通过测定沸煮后标准稠度水泥净浆试样的体积和外形变化的均匀性,评定体积安定性是否合格,以决定水泥是否可以使用。
水泥体积安定性测定方法有标准法(雷氏法)和代用法(试饼法),出现争议时,一般以标准法(雷氏法)为准。
标准法(雷氏法)是通过测定标准稠度水泥净浆在雷氏夹中沸煮后的膨胀值,来评定水泥浆硬化后体积变化是否均匀;代用法(试饼法)是观测标准稠度水泥净浆试饼沸煮后的外形变化程度来评定水泥的体积安定性。
如何对混凝土结构中水泥安定性的检测如何对混凝土结构中水泥安定性的检测金华市婺城区建筑材料试验室李云仙随着城市化进程的进一步扩大，混凝土作为一种商品已经被广泛运用，特别是对于我们这种中小城市，其运用范围较往年有进一步的扩大，特别是城乡结合部。
但是跟随而来的是商品混凝土带来的负面问题也不在少数，特别是裂缝问题、而由水泥安定性不合格引发的裂缝问题往往会被人忽略。
这是因为大部分人认为裂缝产生的原因是由于施工水平和混凝土本身固有的温差效应产生的，往往忽略组成混凝土本身的原材料问题，如水泥的安定性不合格等。
而水泥安定性不合格，会导致水泥硬化后，产生不均匀的体积变化，即所谓体积安定性不良，就会使构件产生膨胀性缝隙，降低建筑物质量，甚至引起严重事故。
体积安定性不良的原因，一般是由于熟料中所含的游离氧化钙过多。
也可能是由于熟料中所含的游离氧化镁过多或掺入石膏过多。
熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥已经硬化后才进行熟化，故而导致膨胀性缝隙的产生。
而如今商品混凝土公司所用的原材料均由本单位内部检测室进行检测，如果单位质量管理不到位，就可能会出现原材料把关不严，因而检测结果也缺乏如第三方检测机构所出具结论的公正性，因而为下面出现的一系列问题留下隐患，所以对水泥安定性的检测应十分慎重、更十分必要。
对水泥安定性的检测通常为：（1）、对水泥原材料的体积安定性的测定通常用沸煮法检验。
（2）、而对浇筑的混凝土水泥安定性的检测，主要采用目测，检测人员必须对受检混凝土的外观质量进行仔细检查，如发现表面已有开裂、疏松、崩溃等严重破环症状，则说明水泥安定性不合格。
对结构混凝土质量有严重影响者，应将有关部位的混凝土予以拆除。
（3）通过外观质量检查不能判定混凝土安定性时，可参照下述方法检测：a、抽样在受检混凝土总样中，抽取一定数量的混凝土，抽样混凝土的数量应占受检混凝土总量的30%以上。
在同一部位及其相邻位置，采用取芯机钻取直径为70mm的混凝土芯样2个，同一批受检混凝土的3个部位为一组，并对芯样进行编号。
简述水泥安定性检测方法及质量控制措施摘要：在当前建筑工程中，会涉及多种多样的施工材料，这些材料质量的好坏能够直接影响到工程建设的稳定性和安全性，因此，相关施工单位在项目实施开展过程中，就要对材料质量加大检测管控力度，尤其是要采取正确的检测方法着重检测水泥安定性，确保其达到一定的设计规范要求，这样才能保证工程施工的顺利开展。
本文也会针对检测水泥质量的具体技术应用要点进行着重分析，并结合其安定性检测方法提出相应的质量控制措施，以便有关人士参考。
关键词：水泥安定性；检测方法；质量控制；措施探讨水泥安定性是衡量水泥质量的关键指标之一，其是指水泥在逐渐硬化后由于自身体积膨胀不均匀而导致结构变形后的稳定程度。
若是水泥安定性较差，势必会影响工程的建设质量，导致裂缝问题的产生因此，要想避免这种情况的发生，就要在对水泥质量进行检测时，对其安定性检测给予相应的重视，选择适宜的检测技术，并对影响水泥安定性的具体原因进行深入分析，这样才能根据分析结果制定出行之有效的质量控制措施，从而更好地提高水泥应用性能，满足建筑工程施工建设需求。
1.水泥质量检测技术应用要点分析1.1科学取样水泥是建筑工程施工中最为常见，也是应用量最多的施工材料之一，在对其进行质量检测时，首要任务就是要确保取样的准确性和针对性，具体可以从以下几个方面入手：第一，在首次取样时，应严格按照相关规范要求进行取样，尽可能采取正确的取样方法从材料不同部位进行随机取样，这样才能确保检测结果的准确性，避免因取样不合理而导致最终检测结果误差越来越大，进而影响到工程的建设质量；第二，在采样过程中，要对取样数量进行明确，以免采样数量较少，不仅会影响检测结果的精确度，而且还会误导质量管理人员，使其无法对该批材料整体质量给予科学准确地判断，这在一定程度上就会给工程后期建设埋下一定的安全隐患。
因此，要想避免这种情况的发生，取样工作人员就要严格遵守相关规定开展取样工作[1]。
1.2具备一定的外部环境条件基于水泥的特殊性，其质量与性能经常会因为外界温度变化以及环境湿度变化等而发生相应的改变。
水泥安定性的检测方法水泥作为建筑材料中的重要组成部分，其质量稳定性对建筑结构的安全和持久性具有重要影响。
因此，对水泥的安定性进行准确的检测是非常必要的。
本文将介绍水泥安定性的检测方法，以帮助大家更好地了解水泥质量的评估和监控。
首先，水泥的安定性可以通过几种常见的方法来进行检测。
其中，最常见的方法之一是使用细度检测仪进行筛分试验。
这种方法通过对水泥颗粒的大小进行筛分，来评估水泥的颗粒分布情况，从而判断其安定性。
此外，还可以通过液体比表面积法、比重法以及X射线衍射法等方法来进行水泥安定性的检测。
其次，水泥的安定性检测需要注意一些关键的操作步骤。
在进行细度检测时，需要严格按照标准操作程序进行，确保筛分试验的准确性和可靠性。
在使用液体比表面积法和比重法时，需要注意样品的制备和处理，以及仪器的校准和操作规范。
在进行X射线衍射法检测时，需要严格控制样品的制备和测试条件，以确保测试结果的准确性。
此外，水泥安定性的检测结果需要进行合理的解读和分析。
在进行安定性检测时，需要根据具体的工程要求和使用环境，对测试结果进行科学的分析和评价。
通过对水泥安定性的检测结果进行合理的解读，可以为工程设计和施工提供重要的参考依据，保障建筑结构的安全和稳定。
总的来说，水泥安定性的检测方法是多样的，需要根据具体的情况选择合适的方法进行检测。
在进行检测时，需要严格按照标准操作程序进行，确保测试结果的准确性和可靠性。
通过对水泥安定性检测结果的合理解读和分析，可以为建筑工程提供重要的技术支持，保障建筑结构的安全和持久性。
希望本文介绍的水泥安定性检测方法对大家有所帮助，谢谢阅读！。
水泥标准稠度用水量凝结时间安定性检验方法一、基本原理水泥标准稠度用水量凝结时间安定性检验方法是通过将水泥与一定量的水混合，观察水泥在一定时间内的变化情况，以及混合物的流动性和凝结程度，从而判断水泥的质量和性能。
主要包括浆液的稠度、使用的水量、混合物的凝结时间和稳定性等方面的检验。
二、实验步骤1. 准备材料和仪器：准备好水泥样品、净水、量筒、振动工具、计时器等。
2. 取样: 从水泥样品中随机取塑料袋中的一小部分样品，称量精确的水泥重量。
3. 加水制浆: 将水泥样品倒入混合物容器中，逐渐加入一定量的净水，用振动工具对混合物进行振荡搅拌。
4. 观察稠度和搅拌时间: 在搅拌过程中，观察混合物的稠度变化情况，并记录下搅拌时间。
5. 测量凝结时间: 将混合物倒入凝结模具中，用计时器记录凝结时间。
6. 检查稳定性: 在一定时间内，观察混合物的流动性和凝结程度，以及是否产生明显的分层或水分析出现。
7. 记录结果: 将稠度、用水量、凝结时间和稳定性等结果记录下来。
三、注意事项1. 实验过程中要确保实验装置的清洁和净化，避免杂质的干扰。
2. 确保样品的代表性，避免样品的变质或受污染。
3. 搅拌过程中要控制搅拌力度和时间，以确保混合物的均匀性和稳定性。
4. 测量凝结时间时要准确掌握时间，避免误差的发生。
5. 在检查稳定性过程中要注意观察混合物的流动性和凝结程度，以及是否有异常情况。
6. 实验结果应准确记录，便于数据分析和对比。
7. 实验结束后，清洗和归位仪器设备，保持实验环境的整洁。
综上所述，水泥标准稠度用水量凝结时间安定性检验方法对于水泥的质量和性能评估非常重要。
通过准确的实验步骤和注意事项的掌握，可以得出准确的实验结果，并为水泥的生产和应用提供有效的参考。
水泥生产企业和相关研究机构应加强对这一检验方法的标准化和规范化，以提高水泥产品的质量和市场竞争力。
四、水泥标准稠度用水量凝结时间安定性检验方法的意义水泥标准稠度用水量凝结时间安定性检验方法是衡量水泥质量和性能的重要手段。
测定水泥安定性（一）概述水泥加水后在硬化过程中，一般都会发生体积变化，如果这种变化是在熟料矿物水化过程中发生的均匀体积变化，或伴随着水泥石凝结硬化过程中进行，则对建筑物质量无不良影响。
但如果因水泥中某些有害成分的作用，水泥、混凝土已硬化后，在水泥石内部产生剧烈的不均匀体积变化，则在建筑物内部会产生破坏应力，导致建筑物强度下降。
若破坏应力超过建筑物强度，就会引起建筑物开裂、崩溃、倒塌等严重质量事故。
反映水泥凝结硬化后体积变化均匀性物理性质的指标称为水泥的体积安定性，简称安定性。
安定性是水泥重要的品质指标之一。
我国水泥国家标准中明确规定，安定性不合格的水泥为废品，严禁出厂。
影响水泥体积安定性的主要因素是由于水泥中存在过量的f-CaO、MgO和SO3引起的，其中f-CaO是影响水泥安定性最常见、最严重的因素之一。
水泥熟料矿物主要是在高温下固相反应生成，反应完全程度受到生料配比、细度、混合均匀程度、烧成温度等条件影响。
当氧化钙与氧化硅、氧化铝、氧化铁的化学反应不完全，便剩余一些未被化合吸收的氧化钙，称为游离氧化钙（f-CaO）。
熟料中f-CaO经1400～1450℃高温煅烧（俗称死烧石灰），结构致密，且包裹在熟料矿物中，遇水反应式为：CaO+H2O→Ca(OH)2CaO与水反应生成Ca(OH)2，固相体积增大1.98倍，如果这一过程在水泥硬化前完成，对水泥安定性无危害。
但水泥中f-CaO在常温下水化反应缓慢，至水泥、混凝土硬化后较长一段时间（一般需3～6个月）内才完全水化，水化后由于固相体积增大一倍，在已硬化的水泥石内部产生局部膨胀，造成混凝土强度大大下降，严重时会导致建筑物开裂、崩溃。
熟料中f-CaO的产生条件不同，形态也不同，一种是因欠烧、漏生，即在1100～1200℃低温下形成的f-CaO，称欠烧f-CaO。
这种f-CaO结构疏松多孔，遇水反应快，对水泥安定性危害不大；但因生烧熟料及黄粉中熟料主要矿物量很少，强度很低，所以对水泥质量影响很大。
浅析水泥安定性检测方法及质量控制措施作者：吕畅王士龙来源：《科技创新与应用》2016年第07期摘要：在建筑施工中需要很多的建筑材料，为保证建筑的整体质量，各种材料需要达到国家规定的标准。
因此，在材料进场时需要对材料进行检测，检测方法需要符合国家有关部门的相关规定。
水泥作为建筑施工中重要材料的一种，在针对其进行检测时需要对其安定性、凝结的时间、水泥的强度以及细度进行科学准确的检测。
这项工作是一项拥有很强技术性的工作，文章着重描述了检测水泥的技术流程以及其安定性的检测方法，并简要介绍了建筑材料的相关控制措施。
关键词：质量检测；水泥安定性；措施1 水泥质量检测技术分析1.1 科学取样水泥这种建筑材料的检测是十分重要的。
在针对水泥的检测过程中，科学合理地采取样本是确保检测成功的重要环节。
做药科学合理的采取样本需要做到以下两个方面：第一，在对一批材料进行取样时，需要注意取样的部位，即取样部位要符合规定，这里所指的规定是指要从材料的不同部位进行随机采取，并且采取的手段方法要符合规定，不能随意采取。
因为不合理的采取部位以及方法容易导致检测结果的偏差，使结果的误差变大，甚至出现相反的结果。
第二，在对材料进行采样时，需要采取一定数量的样本，该数量的多少需要符合相关的规定，采样数量一定要正确，这是因为采样的数量与检测结果的准确性息息相关。
较少的取样数量很容易导致检验结果产生误差，影响对该批材料整体质量的判断，很容易导致对质量问题的估计不足，忽视了质量不合格的材料，导致最终建筑工程的质量，甚至影响了建筑物的安全性，造成损失。
在现实的建筑施工中，水泥检测并不规范，取样不符合规定、不具代表性、采取样本的数量不充足、取样的方法不够准确等现象时有发生，需要操作人员在日常施工中多加注意，避免不必要的错误发生。
1.2 一定的外部环境条件水泥的质量与性能受很多的因素影响，其中最为常见的因素有所处环境的温度因素以及所在环境的湿度因素。
