意大利ATOS齿轮泵的驱动装置介绍

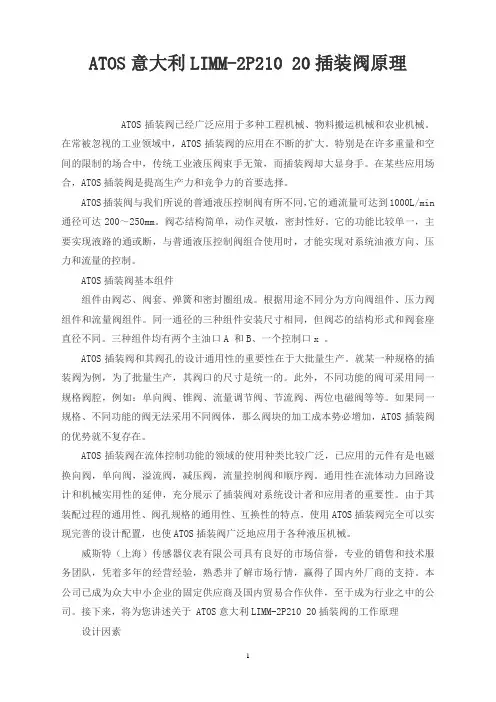

ATOS意大利LIMM-2P210 20插装阀原理ATOS插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。

在常被忽视的工业领域中，ATOS插装阀的应用在不断的扩大。

特别是在许多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。

在某些应用场合，ATOS插装阀是提高生产力和竞争力的首要选择。

ATOS插装阀与我们所说的普通液压控制阀有所不同，它的通流量可达到1000L/min 通径可达200～250mm。

阀芯结构简单，动作灵敏，密封性好。

它的功能比较单一，主要实现液路的通或断，与普通液压控制阀组合使用时，才能实现对系统油液方向、压力和流量的控制。

ATOS插装阀基本组件组件由阀芯、阀套、弹簧和密封圈组成。

根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A 和B、一个控制口x 。

ATOS插装阀和其阀孔的设计通用性的重要性在于大批量生产。

就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。

此外，不同功能的阀可采用同一规格阀腔，例如：单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。

如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，ATOS插装阀的优势就不复存在。

ATOS插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。

通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。

由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用ATOS插装阀完全可以实现完善的设计配置，也使ATOS插装阀广泛地应用于各种液压机械。

威斯特（上海）传感器仪表有限公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年的经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。

齿轮泵的工作原理及基本知识本文详细讲解，值得收藏学习齿轮泵齿轮泵是一种常用的液压泵，主要特点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；其主要缺点是流量和压力脉动大，噪声大，排量不可调。

齿轮泵按照其啮合形式分为外啮合式和内啮合式。

1、外啮合齿轮泵的工作原理由一对完全相同的圆柱齿轮及泵体、前后泵盖、传动轴、密封件等组成。

齿轮泵的实际排量可写为V =(6.66～7) zm 2 b由此得齿轮泵的输出流量为q =(6.66～7) zm 2 b nη V式中：z——齿数；M——模数；B——齿宽；N——转速；ηV——容积效率实际上，由于齿轮泵在工作过程中，排量是转角的周期函数，存在排量脉动，瞬时流量也是脉动的。

2、齿轮泵的流量和脉动率流量脉动会引起压力脉动，使液压系统产生振动和噪声，如果脉动频率与系统的固有频率一致，还将引起共振，加剧振动和噪声。

流量脉动的大小，由流量脉动率评价。

流量脉动率：σ =( q max－ q min)/ q 0式中σ ——液压泵的流量脉动率；qmax——液压泵最大瞬时流量(m3／s)；qmin——液压泵最小瞬时流量(m3／s)；q0——液压泵的平均流量(m3／s)。

流量脉动率是衡量容积式泵流量品质的一个重要指标。

3、齿轮泵的结构特点（1）困油的现象· 为保证齿轮泵平稳连续地工作，齿轮啮合时的重叠系数必须大于1，即至少有一对以上的轮齿同时啮合。

因此，在工作过程中，就有一部分油液困在两对轮齿啮合时所形成的封闭容积内，如图所示，这个密封容积的大小随齿轮转动而变化。

· 封闭容积的减小或增大,引起其内油液压力升高或降低产生强真空和强高压，而引起振动和噪声的现象称为齿轮泵的困油现象。

· 困油现象使齿轮泵产生强烈的噪声，并引起振动和汽蚀，同时降低泵的容积效率，影响工作的平稳性和使用寿命。

消除困油现象的方法：在相应结果上开设卸荷孔或卸荷槽。

AGMZO系列阿托斯（ATOS）比例溢流阀的工作原理AGMZO系列阿托斯（ATOS）比例溢流阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，ATOS比例溢流阀而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

AGMZO系列阿托斯（ATOS）比例溢流阀和外装附件组成。

其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。

缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。

ATOS比例溢流阀由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。

由此可见，ATOS比例溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。

ATOS比例溢流阀当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。

液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，ATOS比例溢流阀封住液压油进口。

AGMZO系列阿托斯（ATOS）比例溢流阀和排气阀装在气缸中部的阀室内。

气缸及活塞均分成直径上大下小的两段。

活塞顶部以上为气缸的低压级工作空间，空气经滤清器吸入气缸。

活塞中部的环形空间为高压级工作空间，由低压级排出的气体经级间冷却器冷却送入高压级进一步被压缩。

溢流阀和排气阀装在气缸中部的阀室内。

气缸及活塞均分成直径上大下小的两段。

意大利阿托斯ATOS溢流阀的特点溢流阀作用：定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定(阀口常随压力波动开启)。

安全保护作用：系统正常工作时，阀门关闭。

只有负载超过规定的极限(系统压力超过调定压力)时开启溢流，进行过载保护，使系统压力不再增加意大利atos溢流阀一般有两种结构：1、直动型溢流阀。

2、先导式溢流阀。

意大利atos溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

阿托斯溢流阀的参数：阿托斯溢流阀CART系列为直动式压力溢流阀，管式安装带螺纹油口。

zui大流量：达100l/min zui高压力：ARE-06 高达500 bar；ARE-15 高达420 bar溢流阀特点;1.电磁阀外漏堵绝，内漏易控，使用。

内外泄漏是危及的要素。

其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。

溢流阀的噪声有流速声和机械声二种。

流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。

机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

ATOS阿托斯AGAM先导式溢流阀液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。

产生噪声的因素很多。

溢流阀的噪声有流速声和机械声二种。

流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。

机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

阿托斯先导溢流阀安装手册：1、清理残渣：首先用机油冲洗阀腔内由于制造的原因在阀门内残留的铁屑等物，保持阀门内腔的清洁；2、密封：安装阀门与管道的接管前应注意添加密封带，防止漏油；3、阀门的安装：在安装阀门时，注意对接接口，保证对接正确，并尽量减小管道对接的应力；溢流阀安装后的调试检查：1、保持通过阀门的流体的情节，在实验室的时机安装过程中就出现因为通过阀门的机油中存在杂志而倒是油路堵塞的问题；2、调压旋钮随着压力的增大，会逐渐出现调节灵敏度的增大的问题，在调压过程中，应缓慢多次调节，直至需要的安全压力；。

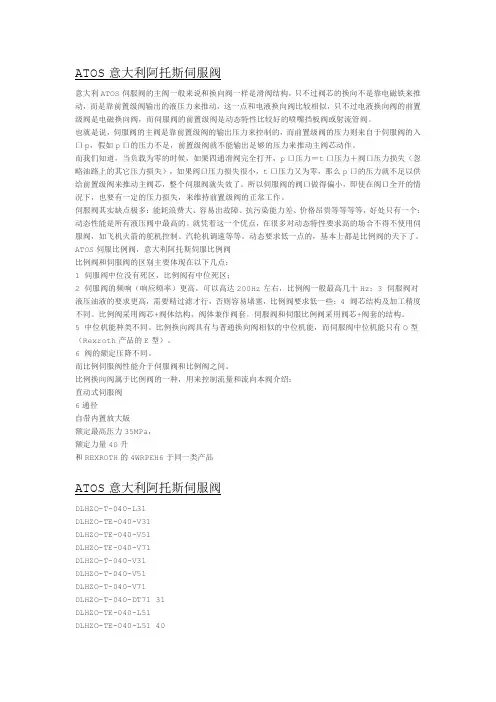

ATOS意大利阿托斯伺服阀意大利ATOS伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相似，只不过电液换向阀的前置级阀是电磁换向阀，而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。

也就是说，伺服阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。

而我们知道，当负载为零的时候，如果四通滑阀完全打开，p口压力＝t口压力＋阀口压力损失（忽略油路上的其它压力损失），如果阀口压力损失很小，t口压力又为零，那么p口的压力就不足以供给前置级阀来推动主阀芯，整个伺服阀就失效了。

所以伺服阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。

伺服阀其实缺点极多：能耗浪费大、容易出故障、抗污染能力差、价格昂贵等等等等，好处只有一个：动态性能是所有液压阀中最高的。

就凭着这一个优点，在很多对动态特性要求高的场合不得不使用伺服阀，如飞机火箭的舵机控制、汽轮机调速等等。

动态要求低一点的，基本上都是比例阀的天下了。

ATOS伺服比例阀，意大利阿托斯伺服比例阀比例阀和伺服阀的区别主要体现在以下几点：1 伺服阀中位没有死区，比例阀有中位死区；2 伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz；3 伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；4 阀芯结构及加工精度不同。

比例阀采用阀芯+阀体结构，阀体兼作阀套。

伺服阀和伺服比例阀采用阀芯+阀套的结构。

5 中位机能种类不同。

比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。

6 阀的额定压降不同。

而比例伺服阀性能介于伺服阀和比例阀之间。

比例换向阀属于比例阀的一种，用来控制流量和流向本阀介绍：直动式伺服阀6通径自带内置放大版额定最高压力35MPa，额定力量40升和REXROTH的4WRPEH6于同一类产品ATOS意大利阿托斯伺服阀DLHZO-T-040-L31DLHZO-TE-040-V31DLHZO-TE-040-V51DLHZO-TE-040-V71DLHZO-T-040-V31DLHZO-T-040-V51DLHZO-T-040-V71DLHZO-T-040-DT71 31DLHZO-TE-040-L51DLHZO-TE-040-L51 40DLHZO-TE-040-L51/IDLHZO-TE-040-L53DLHZO-TE-040-L53 40DLHZO-TE-040-L53/IDLHZO-TE-040-L53/I 40DLHZO-T-040-L31 31DLHZO-T-040-L51DLHZO-T-040-L53DLHZO-T-040-L71DLHZO-T-040-L71 31DLHZO-TE-040-L13 40DLHZO-TE-040-L31 40DLHZO-TE-040-L31/FI 40DLHZO-TE-040-L31/IDLHZO-TE-040-L33/I 40DLKZOR-TE-140-L73/I 41DLKZOR-TE-140-L73/IZ 41 DLKZOR-TE-140-L73/ZDLKZOR-TE-140-T71 41DLKZOR-TE-140-T73 41DLKZOR-TE-140-T73/I 41DLKZOR-TE-160-L71/I 41 /BT DLKZOR-TE-171-S5DLKZOR-TES-PS-140-L71/I 41 /PE DLKZOR-TES-PS-140-L71/I/F DLKZOR-TES-PS-140-L73/QDLHZO-LE-040-L03/DL27SB40 DLHZO-LE-040-L13/B/DL37SB 40 DLHZO-LE-060-V71/LQ52SA 40 DLHZO-LE-060-V71/Q/LQ42SB 40 DLHZO-LEQ-040-V71/LQ53XC DLHZO-LEQ-040-V71/Q/LQ53XC (5) DLHZO-LEQ-060-V31/Q/LQ32SA 70 DLHZO-LEQ-060-V71/QDLHZO-LEQ-060-V71/Q/LQ52SB 60 DLHZO-LEQ-060-V71/Q/LQ52SB 70 DLHZO-TE-040-V13DLHZO-TE-040-V31 40DLHZO-TE-040-V71 40DLHZO-TE-040-V73 40DLKZOR-TE-140-L33 41DLKZOR-TE-140-L71DLKZOR-TE-140-L71 41DLKZOR-TE-140-L71/FI 41DLKZOR-TE-140-L71/IDLKZOR-TE-140-L71/I 41DLKZOR-TE-140-L71/IZ 41DLHZO-TES-PS-040-L51/1FDLHZO-TES-PS-040-L51/I/FDLHZO-TES-PS-040-L71DLHZO-TES-PS-040-V11 41DLHZO-TES-PS-040-V31 41DLHZO-TES-PS-140-L71/2FDLKZOR-T-140-L31 41DLKZOR-T-140-L71DLKZOR-T-140-L71 41DLKZOR-T-140-T71 41DLKZOR-TE-140-L31DLKZOR-TE-140-L71/Q 41DLKZOR-TE-140-L71DLKZOR-TE-140-L73 41DLKZOR-TE-140-L73/B 41DLKZOR-TE-140-L73/BDLHZO-T-040-L01 31DLHZO-T-040-L11DLHZO-T-040-L73DLHZO-T-040-L73 31DLHZO-T-040-V71DLHZO-LES-PS-060-V31/AM001ADLHZO-TE-040-L71DLHZO-TE-040-L71DLHZO-TE-040-L71 40DLHZO-TE-040-L71/I 40DLHZO-TE-040-L71/ZDLHZO-TE-040-L73 40DLHZO-TE-040-L73/B 40.ATOS意大利阿托斯伺服阀公司在德国，美国有分公司众多欧美品牌可以从国外直接拿货，货期短，价格低，自己报关，欢迎新老客户查询采购！！公司在德国，美国有分公司众多欧美品牌可以从国外直接拿货，货期短，价格低，自己报关，欢迎新老客户查询采购！！我司是各大品牌供应商，现主要供应德国FESTO费斯托，BURKERT宝德，BOSCH-REXROTH博世力士乐，IFM易福门，TURCK图尔克，P+F倍加福，BALLUFF巴鲁夫，SICK施克，HIRSCHMAN赫斯曼，MURR穆尔，HYDAC贺德克，GSR，CROUZET高诺斯，E+H恩格斯豪斯，PILZ皮尔兹，HAWE哈威，SIEMENS西门子，STAUFF西德福，EUCHNER安士能，EMG伺服阀，UNIVER,ATOS阿托斯，NORGREN诺冠等等,产品广泛应用于工业，电力，建筑，航空，汽车，船舶，工程机械，农业机械和半导体市场等各行业。

阿托斯液压泵PFG-340-D意大利ATOS阿托斯齿轮泵齿轮泵结构特点（1）结构简单，价格便宜；（2）工作要求低，应用广泛；（3）端盖和齿轮的各个齿间槽组成了许多固定的密封工作腔，只能用作定量泵。

齿轮采用具有国际九十年代先进水平的新技术--双圆弧正弦曲线齿型圆弧。

它与渐开线齿轮相比，最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损、运转平衡、无困液现象，噪声低、寿命长、效率高。

该泵摆脱传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

泵设有差压式安全阀作为超载保护，安全阀全回流压力为泵额定排出压力1.5倍。

也可在允许排出压力范围内根据实际需要另行调整。

但是此安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

该泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。

（4）优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

密封形式机械密封三层带油腔密封单层密封磁力密封每种密封形式需要根据不同的入口压力及密封性能而定。

PFR-308PFE-31028PFE-31036/1DTPFE-51110/1DTPFE51090PFG-114-DPFG-120-DPFG-142-DPFG-142/D-HPFG-174-DPFG-174(10.5L/min)PFG-187PFG-214/ROPFG-218-DPFG-327/D/RDPFG-327/D/RO/HPFG-340-DPFG-160-D/ROPFE 31016/IDUPFE-41070/1DVPFE-41070/1DWPFE-41056/1DTPFE-41085/1DT/WG PFE-41085/1DT 20PFE-41085/1DTPFE-51090/1DTPFED54110/045/IDVO21 PVPC-C-3029/1DPVPC-C-5073/1DDKE-1711 DC10DKE-1713 DC10DKE-1711 24阿托斯液压泵PFG-340-D。

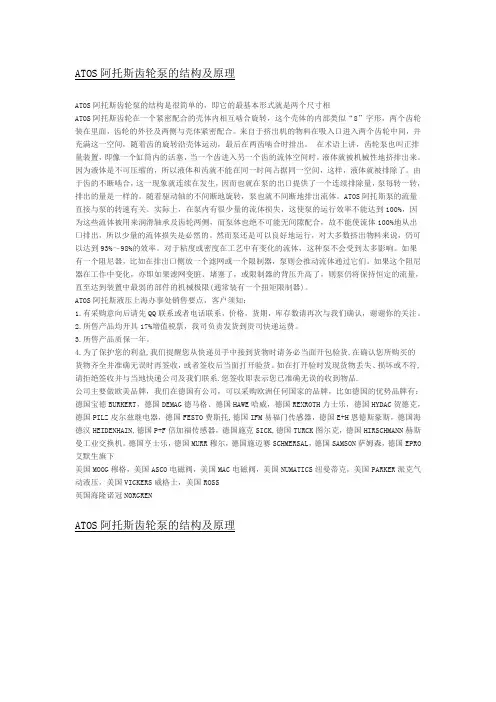

ATOS阿托斯齿轮泵的结构及原理ATOS阿托斯齿轮泵的结构是很简单的，即它的最基本形式就是两个尺寸相ATOS阿托斯齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。

来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。

在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。

因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。

由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。

随着驱动轴的不间断地旋转，泵也就不间断地排出流体。

ATOS阿托斯泵的流量直接与泵的转速有关。

实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100%，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100%地从出口排出，所以少量的流体损失是必然的。

然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93%～98%的效率。

对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。

如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。

如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限(通常装有一个扭矩限制器)。

ATOS阿托斯液压上海办事处销售要点，客户须知：1.有采购意向后请先QQ联系或者电话联系，价格，货期，库存数请再次与我们确认，谢谢你的关注。

2.所售产品均开具17%增值税票，我司负责发货到贵司快递运费。

3.所售产品质保一年。

4.为了保护您的利益,我们提醒您从快递员手中接到货物时请务必当面开包验货,在确认您所购买的货物齐全并准确无误时再签收，或者签收后当面打开验货。

Atos阿托斯PEF单级泵使用与安装说明1.工作介质∙为提高油泵性能、延长使用寿命，推荐使用抗磨液压油。

粘度范围：10-100cSt；（1.8-13°E),推荐粘度24cSt(50°C)∙过滤:系统过滤精度不低于25µm,并在进油口安装过滤精度为70-150µm的过滤器(其额定流量不小于泵流量的两倍).∙温度范围:环境温度 -20 ～+70℃ 工作油温 +10 ～+60℃。

∙难燃度：使用难燃液时必须装入特种密封，泵的额定压力与最高转速应符合下表规定。

工作介质密封件额定压力最高转速最高油温磷酸酯氟橡胶16MPa 1800r/min 60℃水乙二醇标准16MPa 1500r/min 50℃2.Atos阿托斯叶片泵的安装∙油泵支架座结构要牢固、刚性好，并难充分吸收振动。

∙泵可安装成任何方向（最好水平放置）。

泵和电机轴必须对正，同轴度应控制在以内。

请注意，泵轴上不得施加径向或轴向载荷，不允许刚性联接，必须通过找挠性联轴节驱动。

∙注意进油口处连接法兰、接头以及整个吸油管道必须严格密封，防止漏气，否则将会引起噪声、系统振动，并使油箱内产生大量泡沫，降低泵的使用寿命∙油泵启动前，应检查进出油口，切勿搞错。

泵旋转方向与标牌指示方向一致。

由于泵装配后或长时间停运转再启动，会产生吸空现象，故应在排出口安装放气阀或松动出口法兰，以放出气体。

启动时，应尽量在无负荷工况下经点运转正常后再正式启动。

∙油泵吸油高度一般不超过50，油泵吸入口压力请参照下表。

工作介质n≤1800r/min时n＞1800r/min时抗磨液压油-0.015～+0.15MPa0～+0.15MPa难燃液-0.01～+0.15MPa3.驱动扭矩∙泵所需驱动扭矩值见“驱动扭矩/输出压力”曲线；对于双联泵，所需驱动扭矩为组合单泵所需扭矩之和，其值不应超过下表所示最大驱动扭矩值。

型号最大驱动扭矩(N·m)通轴泵轴末端最大允许传动扭矩(N·m)1-2型轴3型轴5型轴6型轴PFE-30/31/32 160 220 110 220 110PFE-40/41/42 250 320 200 320 200PFE-50/51/52 500 700 450 - 3204.机芯更换∙由于Atos阿托斯PFE系列叶片泵内脏件采用组合式结构，因此正常维护只需更换机芯。

意大利ATOS叶片泵工作原理及产品类型特点东莞市艾科工业自动化设备有限公司长期进口销售意大利ATOS液压阀泵等系列产品，我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。

本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司意大利ATOS叶片泵工作原理阿托斯AOTS叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。

这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成一次吸油与排油。

一、单作用叶片泵的工作原理泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。

定子的内表面是圆柱形孔。

转子和定子之间存在着偏心。

叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。

而在图的左侧。

叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。

这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。

转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。

改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

检查泵芯总压阀阀芯磨损情况二、双作用叶片泵的工作原理它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。

在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。

意大利ATOS阿托斯PFE柱销式高性能叶片泵PFE柱销式高性能叶片泵，共有单泵(PFE-31/41/51)及双联泵(PFED-4131/5141)等系列多个规格。

其排量范围为16～150ml/r，额定压力为21MPa，转速范围为600～1800r/min。

该泵设计工艺独特，采用偏心柱销式叶片结构，具有压力高、流量大、体积小、运转平稳、噪声低、效率高、寿命长等一系列优点，主要技术指标达国际先进水平。

该泵为插装式结构。

机芯的最佳设计、进一步降低了压力、流量脉动及噪声。

前后侧板结构相同、具有对称的沟槽，且都采用液压平衡，保证了一致的变形和补偿，从而可以获得更好的容积效率。

叶片及柱销根部供油系统的合理设计，保证了叶片与定子间的良好接触，并使流量损失为最小。

独特的设计、高精密加工和材料的合理选择使得泵具有非常好的寿命指标。

PFE叶片泵品种规格齐全、性能优良可靠、结构简单合理、安装维修方便(安装连接符合ISO/SAE标准)、可广泛应用于机床、压铸机械、工程机械、冶金、矿山、轻工、化工、农业以及各类液压系统等领域。

选型介绍：PFED -4131 070 /036 -1 D TO1 2 3 4 5 6 71 结构代号：PFE为单泵 PFED为双联泵2 系列代号：单泵（21.31.41.51）双联泵（4131.5141）3 前泵或单泵排量：见参数列表4 后泵排量：见参数列表5 轴伸型式：1-圆柱形轴伸(标准型) 2-圆柱形轴伸(ISO/DIS3019) 3-圆柱形轴伸(高扭矩型) 5-花键轴伸6 从轴端看旋转方向：D:顺时针 S:逆时针7 油口位置：见油口位置示意图单泵共有T(标准)、V、U、W四种油口相对位置双联泵共有TO TV UV UW UG等32种油口相对位置单泵性能参数：型号排量ml/r 额定压力kgf/cm2 输出流量L/min 驱动功率kW 转速范围r/min 重量kg 油口通径进口出口我司是各大品牌供应商，现主要供应德国FESTO费斯托，BURKERT宝德，BOSCH-REXROTH博世力士乐，IFM易福门，TURCK图尔克，P+F倍加福，BALLUFF巴鲁夫，SICK施克，HIRSCHMAN赫斯曼，MURR穆尔，HYDAC贺德克，GSR，CROUZET高诺斯，E+H恩格斯豪斯，PILZ皮尔兹，HAWE哈威，SIEMENS西门子，STAUFF西德福，EUCHNER安士能，EMG伺服阀，UNIVER,ATOS阿托斯，NORGREN诺冠等等,产品广泛应用于工业，电力，建筑，航空，汽车，船舶，工程机械，农业机械和半导体市场等各行业。

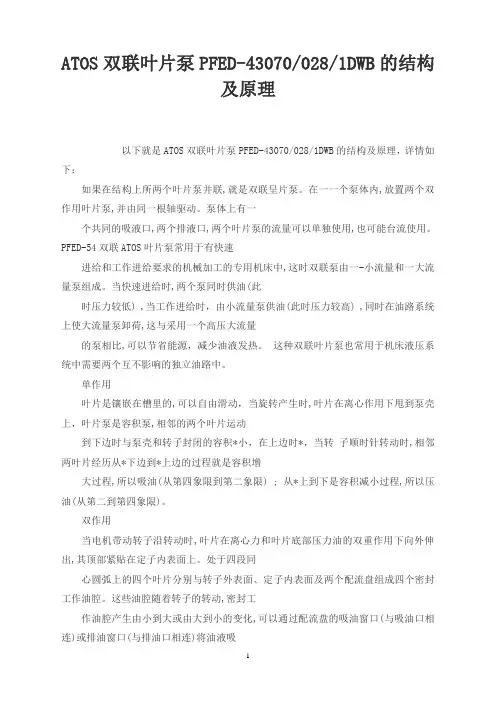

ATOS双联叶片泵PFED-43070/028/1DWB的结构及原理以下就是ATOS双联叶片泵PFED-43070/028/1DWB的结构及原理，详情如下：如果在结构上所两个叶片泵并联,就是双联呈片泵。

在一一个泵体内,放置两个双作用叶片泵,并由同一根轴驱动。

泵体上有一个共同的吸液口,两个排液口,两个叶片泵的流量可以单独使用,也可能台流使用。

PFED-54双联ATOS叶片泵常用于有快速进给和工作进给要求的机械加工的专用机床中,这时双联泵由一-小流量和一大流量泵组成。

当快速进给时,两个泵同时供油(此时压力较低) ,当工作进给时，由小流量泵供油(此时压力较高) ,同时在油路系统上使大流量泵卸荷,这与采用一个高压大流量的泵相比,可以节省能源，减少油液发热。

这种双联叶片泵也常用于机床液压系统中需要两个互不影响的独立油路中。

单作用叶片是镶嵌在槽里的,可以自由滑动，当旋转产生时,叶片在离心作用下甩到泵壳上，叶片泵是容积泵,相邻的两个叶片运动到下边时与泵壳和转子封闭的容积*小，在上边时*，当转子顺时针转动时,相邻两叶片经历从*下边到*上边的过程就是容积增大过程,所以吸油(从第四象限到第二象限) ; 从*上到下是容积减小过程,所以压油(从第二到第四象限)。

双作用当电机带动转子沿转动时,叶片在离心力和叶片底部压力油的双重作用下向外伸出,其顶部紧贴在定子内表面上。

处于四段同心圆弧上的四个叶片分别与转子外表面、定子内表面及两个配流盘组成四个密封工作油腔。

这些油腔随着转子的转动,密封工作油腔产生由小到大或由大到小的变化,可以通过配流盘的吸油窗口(与吸油口相连)或排油窗口(与排油口相连)将油液吸入或压出。

什么是ATOS双联叶片泵卸荷式在转子每转过程中,每个工作油腔完成两次吸油和压油,所以称为双作用式叶片泵,由于高低压腔相互对称对称,轴受力平衡,为卸荷式对于以上资料，如有不同意见的请电联我们。

东莞市巴菲特自动化设备有限公司是一家专业供应进口电磁阀、气缸、泵、传感器、继电器、开关、离合器、过滤器、滤芯、流量计、液位计、编码器、伺服阀等产品。

齿轮泵的工作原理及应用1. 工作原理齿轮泵是一种常见的液体输送装置，它的工作原理是利用一对齿轮在泵体内旋转，将液体吸入泵腔并推送到出口。

齿轮泵通常由驱动轴、从动轴、泵壳和齿轮组成。

工作原理如下： 1. 驱动轴带动从动轴和齿轮旋转。

2. 当齿轮与泵壳内的液体接触时，液体会被吸入齿间的空隙中。

3. 随着齿轮旋转，液体被推送到泵腔的出口。

4. 液体从出口流出，完成液体输送过程。

2. 应用齿轮泵由于其简单可靠的工作原理，广泛应用于各个行业中，特别是在以下领域：2.1 工业应用齿轮泵在工业领域中被广泛使用，用于以下方面： - 润滑油输送：齿轮泵可以输送各种润滑油，用于润滑各种设备，例如发动机、齿轮箱等。

- 冷却剂循环：齿轮泵可用于工业设备的冷却系统，将冷却液体循环输送，保持设备的正常运行温度。

- 石油和化工：齿轮泵在石油和化工行业中常用于输送各种液体，如原油、化学品等。

2.2 汽车工业在汽车工业中，齿轮泵广泛用于润滑系统和转向系统： - 润滑系统：齿轮泵用于输送发动机的润滑油，保持发动机正常运行。

- 转向系统：齿轮泵用于转向液的输送，为转向系统提供所需的压力。

2.3 农业应用齿轮泵在农业领域中具有重要作用，主要用于以下方面： - 农田灌溉：齿轮泵可用于输送水源，满足农田的灌溉需求。

- 农业机械：齿轮泵广泛应用于农业机械中的液压系统，例如拖拉机、收割机等。

2.4 其他领域此外，齿轮泵还适用于其他领域，如船舶、建筑和采矿等。

在船舶领域，齿轮泵用于燃油和船舶润滑系统；在建筑领域，齿轮泵用于混凝土搅拌车、压力机等设备；在采矿领域，齿轮泵用于输送矿石浆液等。

总之，齿轮泵因其简单可靠的工作原理，在各个行业都有广泛的应用。

通过不断的技术改进和创新，齿轮泵的性能和效率得到了提升，满足了不同领域的需求。

齿轮泵工作原理及结构齿轮泵是一种常见的离心泵，广泛应用于工业领域中的液体输送和压力增加。

它采用齿轮的旋转来产生液体的运动和增压。

本文将详细介绍齿轮泵的工作原理和结构设计。

一、齿轮泵的工作原理齿轮泵的工作原理基于齿轮的相互啮合和转动。

齿轮泵通常由一个驱动齿轮和一个从动齿轮组成。

当齿轮开始旋转时，它们之间的啮合将产生一定的真空效应，使泵腔内的液体被吸入。

具体而言，当驱动齿轮转动时，它的齿轮齿进入从动齿轮的齿槽中。

这时，从动齿轮会受到驱动齿轮的挤压，强迫其同步旋转。

在齿轮啮合的过程中，齿槽和泵腔之间形成一定容积的密闭空间。

由于驱动齿轮的旋转，这个密闭空间会逐渐闭合，导致容积减少，从而使液体被限制在密闭空间内，无法反流。

随着驱动齿轮的不断旋转，液体会被推至从动齿轮的出口处。

在齿轮泵中，出口通常设置有一个阀门，以防止液体回流。

一旦液体被推至阀门之后，阀门会自动关闭，确保液体流向只能是出口方向。

总的来说，齿轮泵通过齿轮的相互啮合和转动，在泵腔内产生一定的真空效应，使液体被吸入，然后通过齿轮的旋转将液体推送至出口处。

二、齿轮泵的结构设计齿轮泵的结构设计应考虑到工作效率、耐磨性、密封性和可靠性等因素。

一般来说，齿轮泵主要由以下几个部分组成：1. 泵壳：泵壳一般采用铸铁或钢材制成，用于支撑和保护齿轮泵的内部部件。

泵壳通常具有进口和出口，以便液体的流动。

2. 齿轮：齿轮是齿轮泵最关键的组件，其设计和加工质量直接影响到泵的性能。

通常情况下，齿轮一般由高强度的合金钢材料制成，并经过精密加工和热处理，以提高其耐磨性和精度。

3. 泵腔：泵腔是齿轮泵内液体流动的主要场所。

泵腔的设计应考虑液体的进入和出口，以及容积变化时的密封性。

通常情况下，泵腔内会设置有一定的密封装置，如密封圈、填料等，以确保液体无泄漏。

4. 轴承和轴封：为了减少齿轮的运动阻力和保证正常工作，齿轮泵通常会设置轴承和轴封。

轴承用于支撑齿轮的旋转，减少动摩擦；轴封用于防止液体泄漏到轴承和外部环境。

阿托斯ATOS单向阀的工作原理及主要性能意大利阿托斯ATOS单向阀的工作原理:单向阀又称止回阀或逆止阀，用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

单向阀工作原理单向阀依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流，泵及驱动电动机反转，以及容器介质的泄放。

单向阀可用于给其他压力升至超过系统压的辅助系统提供补给的管路上.单向阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。

通常这种阀门都是自动工作，在同一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，流体压力和阀瓣的作用于阀座，从而切断流动。

是气流只能一个方向流动而不能反向流动的方向控制阀。

其工作原理与液压单向阀一样。

压缩空气从P口进入，克服弹簧力和摩擦力使单向阀阀口开启，压缩空气从P流至A;当P口无压缩空气时，在弹簧力和A口(腔)余气力作用下;阀口处于关闭状态，使从A至P气流不通。

单向阀应用于不允许气流反向流动的场合，如空压机向气罐充气时，在空压机与气罐之间设置一单向阀，当空压机停止工作时，可防止气罐中的压缩空气回流到空压机。

单向阀还常与节流阀、顺序阀等组合成单向节流阀、单向顺序阀使用。

ATOS单向阀用途广泛，有很多种类，下面说的是供水和热力常用的止回阀:1、弹簧式:液体由下而上，依靠压力顶起弹簧控制的阀瓣，压力消失后，弹簧力将阀瓣压下，封闭液体倒流。

常用于通径较小的止回阀。

2、重力式:和弹簧式相似，依靠阀瓣的自身重力封闭，防止倒流。

3、旋启式:液体在阀体内直通，依靠压力顶开一侧的旋转阀瓣，压力失去后，阀瓣依靠自重回位，反向的液体压力封闭阀瓣。

4.塑料隔膜式: 外壳和隔膜均为塑料.一般外壳为ABS,PE,PP,NYLON, PC.隔膜有硅树脂,氟树脂等。

其它的单向阀(止回阀)，如排污的止回阀，人防的防爆阀和液体使用的止回阀的原理是大同小异。

的主要性能指标是正向最小开启压力、正向流动压力损失和反向泄漏量。
