建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

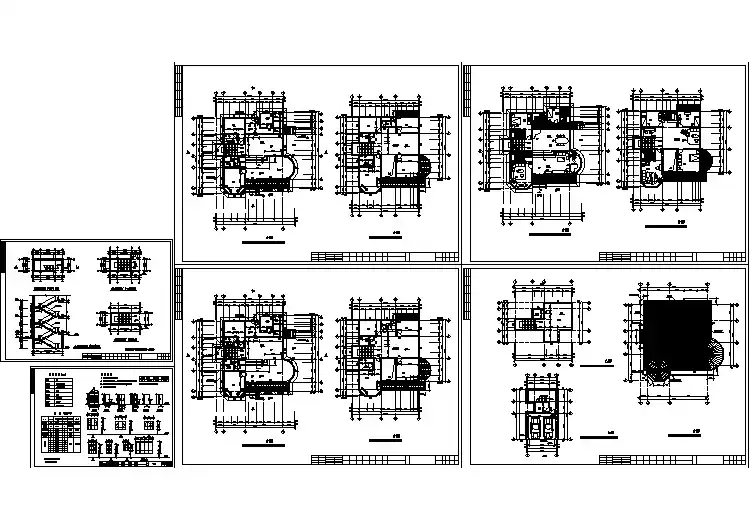

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
建筑施工图第一节概述1。
1 房屋的组成及其作用右图所示为一幢三层楼的学生宿舍。
楼房第一层为底层（或一层、首层）,往上数为二层、三层.。
顶层(本例的三层即为顶层).房屋由许多构件、配件和装修构造组成.它们有些起承重作用,如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用,如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。
1。
2 施工图的产生及其分类将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修设备等内容，按照“国标”的规定，用正投影法，详细准确地画出的图样，称为“房屋建筑图"。
它是用以指导施工的一套图纸，所以，又称为“施工图"。
房屋的建造一般需经设计和施工两个过程。
设计工作又可分为初步设计和施工图设计两个阶段。
初步设计图包括总平面布置图、建筑平、立、剖面图。
施工图设计主要是将已批准的初步设计图，从满足施工的要求出发予以具体化。

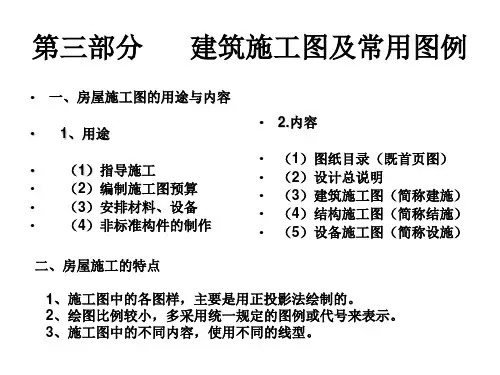

一套完整的施工图，一般分为：1. 图纸目录:先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。
2。
设计总说明（即首页）：施工图的设计依据;本项目的设计规模和建筑面积；本项目的相对标高与绝对标高的对应关系;室内室外的用料说明;门窗表.3。
建筑施工图（简称建施):包括总平面图、平面图、立面图、剖面图和构造详图.4。
结构施工图(简称结施）:包括结构平面布置图和各构件的结构详图。
5. 设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和详图。
6. 装饰施工图（简称装施）包括总平面图、平面图、立面图、剖面图和装饰构造详图。
建筑施工图中的总平面图将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样,即为总平面图(或称总平面布置图).它能反映出上述建筑物的平面形状、位置、朝向和与周围环境的关系，因此成为新建筑施工的重要依据。
