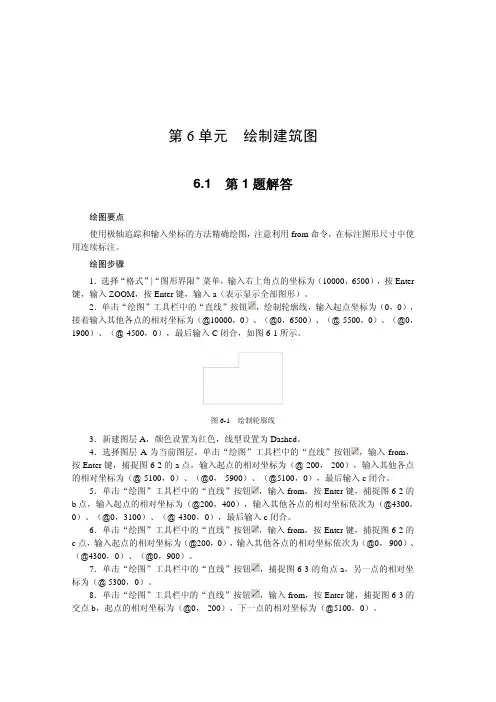

第6单元绘制建筑图6.1 第1题解答绘图要点使用极轴追踪和输入坐标的方法精确绘图，注意利用from命令，在标注图形尺寸中使用连续标注。
绘图步骤1．选择“格式”|“图形界限”菜单，输入右上角点的坐标为（10000，6500），按Enter 键，输入ZOOM，按Enter键，输入a（表示显示全部图形）。
2．单击“绘图”工具栏中的“直线”按钮，绘制轮廓线，输入起点坐标为（0，0），接着输入其他各点的相对坐标为（@10000，0）、（@0，6500）、（@-5500，0）、（@0，1900）、（@-4500，0），最后输入C闭合，如图6-1所示。
图6-1 绘制轮廓线3．新建图层A，颜色设置为红色，线型设置为Dashed。
4．选择图层A 为当前图层。
单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的a点，输入起点的相对坐标为（@-200，-200），输入其他各点的相对坐标为（@-5100，0）、（@0，-5900）、（@5100，0），最后输入c闭合。
5．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的b点，输入起点的相对坐标为（@200，400），输入其他各点的相对坐标依次为（@4300，0）、（@0，3100）、（@-4300，0），最后输入c闭合。
6．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的c点，输入起点的相对坐标为（@200，0），输入其他各点的相对坐标依次为（@0，-900）、（@4300，0）、（@0，900）。
7．单击“绘图”工具栏中的“直线”按钮，捕捉图6-3的角点a，另一点的相对坐标为（@ 5300，0）。
8．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-3的交点b，起点的相对坐标为（@0，-200），下一点的相对坐标为（@5100，0）。
第6单元绘制建筑图4079．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-4所示角点a，输入起点的相对坐标为（@0，1500），接着输入其他各点的相对坐标为（@-1400，0）、（@0，200）、（@1400，0）。
CAD画施工图图解教程在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件都是绘制施工图的重要工具。
通过 CAD 绘制的施工图不仅准确、清晰，还能大大提高工作效率。
接下来，我将为您详细介绍 CAD 画施工图的整个过程，并通过图解让您一目了然。
首先，打开 CAD 软件，新建一个绘图文件。
在开始绘图之前，我们需要根据实际需求设置好绘图单位和精度。
一般来说，建筑行业常用的单位是毫米，精度设置为小数点后两位即可。
接下来，我们要设置图层。
图层就像是一张张透明的纸，您可以在不同的图层上绘制不同类型的图形，比如墙体、门窗、家具等，这样便于管理和修改。
点击“图层特性管理器”，新建所需的图层，并为每个图层设置不同的颜色、线型和线宽。
然后，开始绘制轴线。
轴线是确定建筑物或者物体基本布局的重要线条。
选择“直线”工具，按照设计尺寸绘制出纵横交错的轴线。
绘制完成后，使用“偏移”命令，根据墙体的厚度，将轴线向两侧偏移，得到墙体的中心线。
接着绘制墙体。
选择“多线”工具，设置好多线的样式和比例（一般墙体厚度为 240mm 或 370mm），沿着墙体中心线绘制墙体。
对于门窗洞口的位置，使用“打断”命令将墙体打断。
门窗的绘制也是施工图中的重要部分。
在相应的位置，使用“矩形”工具绘制出门窗的轮廓。
对于窗户，还需要绘制窗台和窗棂等细节。
在绘制家具和设备时，可以从 CAD 的图库中插入现成的图形，也可以自己使用各种绘图工具进行绘制。
标注尺寸是必不可少的步骤。
选择“标注”工具，依次标注出轴线间距、墙体长度、门窗尺寸等。
标注的文字大小和样式要统一、清晰，便于阅读。
文字说明也很关键。
在图中需要对一些特殊的设计要求、材料规格等进行文字说明，让施工人员能够准确理解设计意图。
绘制完施工图后，一定要进行仔细的检查。
检查图形是否准确、尺寸标注是否完整、图层设置是否合理等。
在绘图过程中，还有一些技巧和注意事项。
比如，经常保存绘图文件，以防数据丢失；熟练使用快捷键可以大大提高绘图效率；对于复杂的图形，可以先绘制一部分，然后通过“复制”和“镜像”等命令快速完成其他部分。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

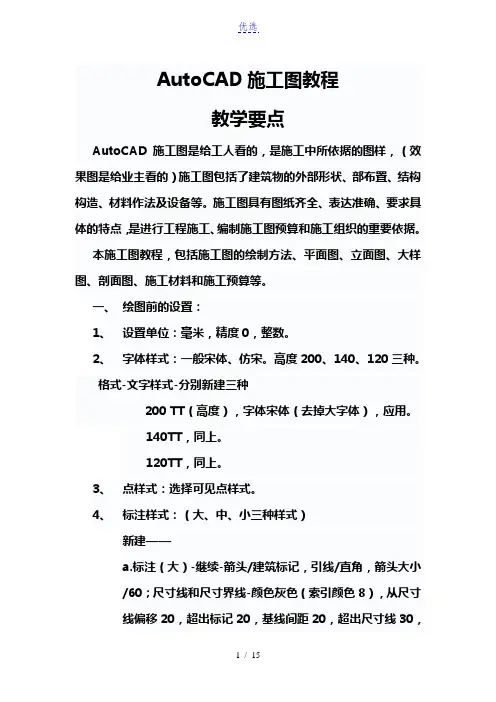

AutoCAD施工图教程教学要点AutoCAD施工图是给工人看的，是施工中所依据的图样，（效果图是给业主看的）施工图包括了建筑物的外部形状、部布置、结构构造、材料作法及设备等。
施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织的重要依据。
本施工图教程，包括施工图的绘制方法、平面图、立面图、大样图、剖面图、施工材料和施工预算等。
一、绘图前的设置：1、设置单位：毫米，精度0，整数。
2、字体样式：一般宋体、仿宋。
高度200、140、120三种。
格式-文字样式-分别新建三种200 TT（高度），字体宋体（去掉大字体），应用。
140TT，同上。
120TT，同上。
3、点样式：选择可见点样式。
4、标注样式：（大、中、小三种样式）新建——a.标注（大）-继续-箭头/建筑标记，引线/直角，箭头大小/60；尺寸线和尺寸界线-颜色灰色（索引颜色8），从尺寸线偏移20，超出标记20，基线间距20，超出尺寸线30，起点偏移量30，文字大小/120，文字位置垂直为上方/水平为居中，调整/尺寸线上方，不带引线，确定。
b.标注（中）-以大标注为基础，新建标注（中），继续-只要将箭头大小改为40，文字大小改为100，其他保持不变则可。
c.标注（小）-以中标注为基础，新建标注（小），继续-超出标记10，基线间距10，尺寸线和尺寸界线颜色/灰色，同上，超出尺寸线20，起点偏移量20，箭头大小改为30，文字大小改为80，其他保持不变则可。
5、将设置好的文件保存为图形样板，方便今后调用，不需重新设置了。
（保存方法：将设置好的文件-另存为-cad图形样板，起一个名字如“施工图样板”，下次新建文件时，可以从cad图形样板中找到）二、绘制建筑结构图（需要注意几个要点）1、剪力墙（即抗震墙，钢筋混凝土结构，不可打洞等破坏性施工，要填充斜线）。
2、绘制横梁（W指宽度，H指高度），用虚线绘制，双击线，加载虚线，d字开头，在特性上改比例为20，并用引线将W=？H=？标注在旁边。
