均压环安装技术交底

编号表C2-1昆明市西山区草海北片区45号地块安置房项目工程名称交底日期2013年7月20日A1-1地块施工单位中铁建设集团有限公司分项工程名称均压环施工交底提要均压环施工技术交底交底内容：一、主要材料：镀锌扁钢、圆钢等。

二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。

三：作业准备：材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。

检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。

进行作业的每个人员均要经过交底之后才能进行作业。

四、施工工艺：1、在每栋楼20层顶板开始（含20层）往上每层均设置均压环，在钢筋工将钢筋绑扎完成之后，选择圈梁对角主筋和防雷引下线结构柱子主筋做好标识。

2、采用不小于Ф16圆钢煨弯，用来连接做避雷引下线的结构柱子主筋和先前选定的圈梁对角主筋，之后进行焊接连接，焊缝的宽度不小于搭接钢筋直径的6倍。

3、在外墙门窗位置每处预留一根40*4热镀锌扁钢，引出混凝土梁，待二次结构装修完成后，用不小于16㎜2软铜线使门窗框架与扁钢做可靠连接，作为门窗框架的接地。

4、作为均压环结构梁的主筋与电梯井通道圈梁一周主筋连接，在电梯井通道圈梁主筋上焊接40*4热镀锌扁钢并引出500mm供电梯设备的接地使用。

5、所有焊接搭接面积符合规范要求，焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。

6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。

五、质量目标：1、使用的材料要符合设计及规范的要求。

2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。

3、焊接部位搭接面积满足规范要求，圆钢与圆钢搭接，搭接面积不小于圆钢的6倍，圆钢与扁钢搭接，搭接面积不小于圆钢的6倍。

4、施工质量要求100%合格，验收一次通过。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

均压环安装技术交底(D O C)总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日交底内容2、通长铝合金窗与建筑物金属体制连接见以下示图（1）将角钢预埋件与柱内钢筋焊接牢固（当不允许焊接时，用卡夹器连接方案）；铝合金窗框则通过连接板、角钢过镀连接件、角钢预埋件与主钢筋连通，铝合金窗框通过连接板、角钢过渡连接件、角钢预埋件与主钢筋连通。

（2）本图角钢预埋件为安装铝合金窗所需，其尺寸、位置和件数由土建设计制造厂总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日交底内容决定，角钢过渡连接件和连接板由厂方供给。

（3）当柱体采用钢柱时，奖角钢过渡连接件直接焊于钢柱上。

总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日3、金属栏杆与建筑物金属体制连接见以下示图总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日4、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图总承包施工单位XX建设建筑工程有限公司单位（子单位）工程名称XXX六期（9＃、5＃楼）、地下室（高层区）分部工程建筑电气安装工程交底部位9＃楼22层~屋顶层建筑圈梁内日期2015年5月21日（四）操作要点1、圈梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门、窗专业技术负责人：交底人：接受人：。

均压环安装技术交底
前言
本文旨在介绍均压环的安装技术。

均压环是一种保护电缆和电线用的弹性套管，安装时需按照要求正确操作，以确保其效果和寿命。

以下是均压环的安装步骤和注意事项。

安装步骤
预备工作
1.确定套管数量和长度，以及套管对应的线缆规格。

2.将套管置于温度适宜的环境中自然展开，并在展开处对套管进行标记。

3.准备好必要的工具，比如剪刀、切割工具和扩管嘴等。

安装套管
1.将均压环穿入要保护的电缆或电线中，注意穿入的方向与电线相同。

2.在穿入均压环的电线上，按照要求进行标记，以便后续操作时不被混
淆。

3.根据标记，将均压环的展开处对准电线的穿入点，然后顺着电线滑动
套管并将其扩开。

4.在套管展开处利用扩管嘴，使套管扩大至能够完全覆盖电线。

5.将均压环的末端利用切割工具把掉多余的套管，并使用剪刀将套管末
端尽量切断齐整。

6.最后，使用绑扎带将均压环牢固地固定在电线外壳上。

注意事项
•根据电线的规格选择对应的均压环。

•安装均压环时，必须确保套管张力均匀。

•在穿入均压环的电线上，严禁使用任何类型的涂料，以免影响均压环的效果。

•在安装均压环时，一定要注意电线的绝缘性以及与其它电线或设备的距离。

•安装均压环时，一定要严格按照要求操作，以保证安装质量。

以上就是均压环的安装技术交底，通过正确的操作可以最大程度地保护电线和电缆，延长使用寿命。

在实际操作中，应严格按照要求操作，尽可能地避免对其它设备或电线的干扰，以确保均压环的效果和寿命。

一、交底目的为确保施工现场和建筑物防雷安全，降低雷击风险，特进行防雷均压环安全技术交底，使施工人员充分了解防雷均压环的安装方法、注意事项及安全操作规程。

二、交底内容1. 防雷均压环概述防雷均压环是一种用于建筑物防雷保护的重要设施，其主要作用是将建筑物内部的导体与外部金属线路和金属物体等电位连接，形成一个大等势体，以减小电位差，避免雷击事故的发生。

2. 防雷均压环安装要求（1）安装位置：根据GB50057—2010标准，高层建筑的第一类防雷建筑物的30M 以上部分，第二类防雷建筑物的45M以上部分，第三类防雷建筑物的60M以上部分应装设均压环。

（2）安装材料：选用镀锌钢材，根据设计要求选用冷镀锌或热镀锌材料，并确保材料质量。

（3）安装方法：利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

3. 防雷均压环安装注意事项（1）施工前，应熟悉相关图纸及设计要求，确保安装位置和材料符合规范。

（2）施工过程中，注意安全操作，防止触电事故发生。

（3）安装测试板及接地装置时，离地面高度应为50-80cm，用40404镀锌扁钢焊接，焊接长度为圆钢15、扁钢8.5，焊搭接位置应准确，并油漆作好标记。

（4）安装完成后，请有关人员进行隐蔽检查，做好隐蔽记录。

4. 防雷均压环安装安全措施（1）电焊工进行电焊作业时，必须持证上岗（有效证件）。

（2）电焊机外壳必须接地良好，要有触电保护器。

（3）施工前应清理易燃易爆物品。

（4）作业结束，应切断焊机电源，并检查作业地点，确认无起火危险，方可离开。

三、交底要求1. 施工人员必须认真听取本次交底，确保理解并掌握防雷均压环的安装方法、注意事项及安全操作规程。

2. 施工过程中，严格遵守相关规范和操作规程，确保施工质量。

3. 如遇特殊情况，应及时向上级报告，并寻求解决方案。

四、交底时间及地点时间：____年____月____日地点：____五、交底人及记录人交底人：____记录人：____六、其他事项1. 本交底内容为本次施工防雷均压环安装的指导性文件，如有变更，以最新文件为准。

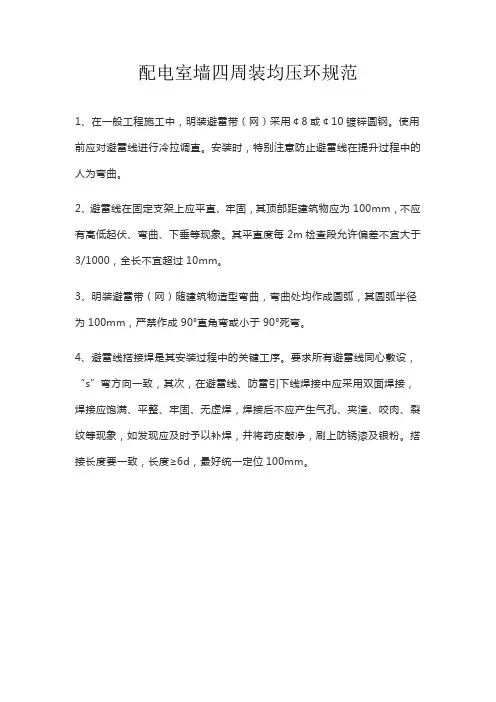

配电室墙四周装均压环规范
1、在一般工程施工中，明装避雷带（网）采用￠8或￠10镀锌圆钢。

使用前应对避雷线进行冷拉调直。

安装时，特别注意防止避雷线在提升过程中的人为弯曲。

2、避雷线在固定支架上应平直、牢固，其顶部距建筑物应为100mm，不应有高低起伏、弯曲、下垂等现象。

其平直度每2m检查段允许偏差不宜大于3/1000，全长不宜超过10mm。

3、明装避雷带（网）随建筑物造型弯曲，弯曲处均作成圆弧，其圆弧半径为100mm，严禁作成90°直角弯或小于90°死弯。

4、避雷线搭接焊是其安装过程中的关键工序。

要求所有避雷线同心敷设，“s”弯方向一致，其次，在避雷线、防雷引下线焊接中应采用双面焊接，焊接应饱满、平整、牢固、无虚焊，焊接后不应产生气孔、夹渣、咬肉、裂纹等现象，如发现应及时予以补焊，并将药皮敲净，刷上防锈漆及银粉。

搭接长度要一致，长度≥6d，最好统一定位100mm。

均压环屏蔽环安装方案首先，安装均压环屏蔽环前，需要对电气设备进行全面的检查和评估。

检查电气设备的工作环境、工作状态、电流负载等因素，确保屏蔽环的安装位置合适，并符合设备的要求。

其次，根据设备的特点和要求，选择合适的均压环屏蔽环进行安装。

均压环屏蔽环有不同材质和尺寸的选择，可以根据电气设备的特点进行合理的选择。

在安装均压环屏蔽环时，需要按照以下步骤进行：1.清洁设备表面，确保表面干净平整。

2.根据设备的要求，选择合适的安装位置和安装方式。

一般来说，均压环屏蔽环应靠近设备的电源输入端。

3.在安装位置上进行标记和定位。

可以使用尺子、铅笔等工具进行标记，确保安装准确。

4.使用电钻和电焊机等工具，将均压环屏蔽环固定在设备上。

在固定过程中，需要确保屏蔽环与设备紧密贴合，并且连接牢固。

5.测量和检查安装效果。

使用测试仪器检查均压环屏蔽环的连接是否牢固，是否符合安装要求。

最后，在安装结束后，需要进行设备的试运行和测试。

通过测试和验证，确保均压环屏蔽环的安装效果符合设备的要求。

在均压环屏蔽环的安装过程中，需要注意以下几点：1.安全第一、在进行安装过程中，需要注意安全措施，如佩戴防护手套和眼镜等。

2.严格遵守操作规程。

按照安装步骤进行操作，确保安装流程的规范和正确性。

3.定期检查和维护。

定期检查均压环屏蔽环的安装情况，并进行必要的维护和调整。

总之，均压环屏蔽环的安装方案需要根据电气设备的特点和要求进行选择和定制，同时需要遵循一定的安装步骤和规范。

通过正确的安装和维护，可以确保屏蔽环的有效性和安全性，达到消除电磁干扰的目的。
