编号表C2-1昆明市西山区草海北片区45号地块安置房项目工程名称交底日期2013年7月20日A1-1地块施工单位中铁建设集团有限公司分项工程名称均压环施工交底提要均压环施工技术交底交底内容：一、主要材料：镀锌扁钢、圆钢等。

二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。

三：作业准备：材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。

检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。

进行作业的每个人员均要经过交底之后才能进行作业。

四、施工工艺：1、在每栋楼20层顶板开始（含20层）往上每层均设置均压环，在钢筋工将钢筋绑扎完成之后，选择圈梁对角主筋和防雷引下线结构柱子主筋做好标识。

2、采用不小于Ф16圆钢煨弯，用来连接做避雷引下线的结构柱子主筋和先前选定的圈梁对角主筋，之后进行焊接连接，焊缝的宽度不小于搭接钢筋直径的6倍。

3、在外墙门窗位置每处预留一根40*4热镀锌扁钢，引出混凝土梁，待二次结构装修完成后，用不小于16㎜2软铜线使门窗框架与扁钢做可靠连接，作为门窗框架的接地。

4、作为均压环结构梁的主筋与电梯井通道圈梁一周主筋连接，在电梯井通道圈梁主筋上焊接40*4热镀锌扁钢并引出500mm供电梯设备的接地使用。

5、所有焊接搭接面积符合规范要求，焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。

6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。

五、质量目标：1、使用的材料要符合设计及规范的要求。

2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。

3、焊接部位搭接面积满足规范要求，圆钢与圆钢搭接，搭接面积不小于圆钢的6倍，圆钢与扁钢搭接，搭接面积不小于圆钢的6倍。

4、施工质量要求100%合格，验收一次通过。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

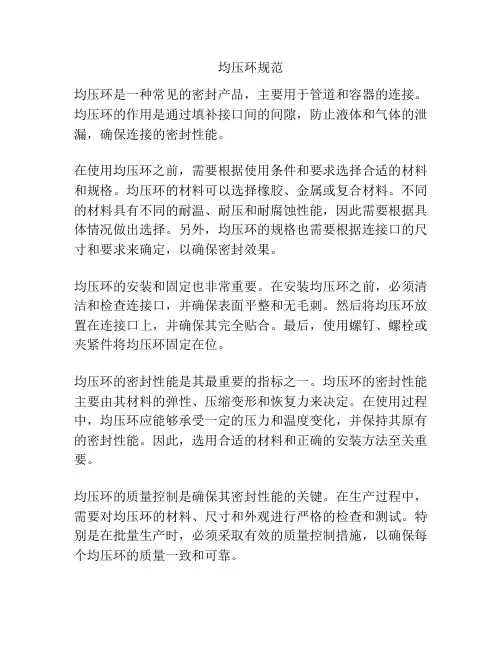

均压环规范均压环是一种常见的密封产品，主要用于管道和容器的连接。

均压环的作用是通过填补接口间的间隙，防止液体和气体的泄漏，确保连接的密封性能。

在使用均压环之前，需要根据使用条件和要求选择合适的材料和规格。

均压环的材料可以选择橡胶、金属或复合材料。

不同的材料具有不同的耐温、耐压和耐腐蚀性能，因此需要根据具体情况做出选择。

另外，均压环的规格也需要根据连接口的尺寸和要求来确定，以确保密封效果。

均压环的安装和固定也非常重要。

在安装均压环之前，必须清洁和检查连接口，并确保表面平整和无毛刺。

然后将均压环放置在连接口上，并确保其完全贴合。

最后，使用螺钉、螺栓或夹紧件将均压环固定在位。

均压环的密封性能是其最重要的指标之一。

均压环的密封性能主要由其材料的弹性、压缩变形和恢复力来决定。

在使用过程中，均压环应能够承受一定的压力和温度变化，并保持其原有的密封性能。

因此，选用合适的材料和正确的安装方法至关重要。

均压环的质量控制是确保其密封性能的关键。

在生产过程中，需要对均压环的材料、尺寸和外观进行严格的检查和测试。

特别是在批量生产时，必须采取有效的质量控制措施，以确保每个均压环的质量一致和可靠。

均压环的维护和更换也应得到重视。

在使用过程中，如果发现均压环存在松动、老化或损坏的情况，应及时进行维修或更换。

均压环的维护包括定期检查和清洁连接口，以及检查均压环的压缩变形和恢复力是否正常。

均压环的更换应根据实际情况来确定频率，通常建议每年进行一次更换。

总之，均压环作为一种常见的密封产品，在管道和容器的连接中起着重要的作用。

正确选用、安装和维护均压环，可有效保证连接的密封性能，减少泄漏和安全隐患，提高生产效率和产品质量。

因此，遵循均压环的规范和要求非常重要。

一、交底目的为确保施工现场和建筑物防雷安全，降低雷击风险，特进行防雷均压环安全技术交底，使施工人员充分了解防雷均压环的安装方法、注意事项及安全操作规程。

二、交底内容1. 防雷均压环概述防雷均压环是一种用于建筑物防雷保护的重要设施，其主要作用是将建筑物内部的导体与外部金属线路和金属物体等电位连接，形成一个大等势体，以减小电位差，避免雷击事故的发生。

2. 防雷均压环安装要求（1）安装位置：根据GB50057—2010标准，高层建筑的第一类防雷建筑物的30M 以上部分，第二类防雷建筑物的45M以上部分，第三类防雷建筑物的60M以上部分应装设均压环。

（2）安装材料：选用镀锌钢材，根据设计要求选用冷镀锌或热镀锌材料，并确保材料质量。

（3）安装方法：利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

3. 防雷均压环安装注意事项（1）施工前，应熟悉相关图纸及设计要求，确保安装位置和材料符合规范。

（2）施工过程中，注意安全操作，防止触电事故发生。

（3）安装测试板及接地装置时，离地面高度应为50-80cm，用40404镀锌扁钢焊接，焊接长度为圆钢15、扁钢8.5，焊搭接位置应准确，并油漆作好标记。

（4）安装完成后，请有关人员进行隐蔽检查，做好隐蔽记录。

4. 防雷均压环安装安全措施（1）电焊工进行电焊作业时，必须持证上岗（有效证件）。

（2）电焊机外壳必须接地良好，要有触电保护器。

（3）施工前应清理易燃易爆物品。

（4）作业结束，应切断焊机电源，并检查作业地点，确认无起火危险，方可离开。

三、交底要求1. 施工人员必须认真听取本次交底，确保理解并掌握防雷均压环的安装方法、注意事项及安全操作规程。

2. 施工过程中，严格遵守相关规范和操作规程，确保施工质量。

3. 如遇特殊情况，应及时向上级报告，并寻求解决方案。

四、交底时间及地点时间：____年____月____日地点：____五、交底人及记录人交底人：____记录人：____六、其他事项1. 本交底内容为本次施工防雷均压环安装的指导性文件，如有变更，以最新文件为准。

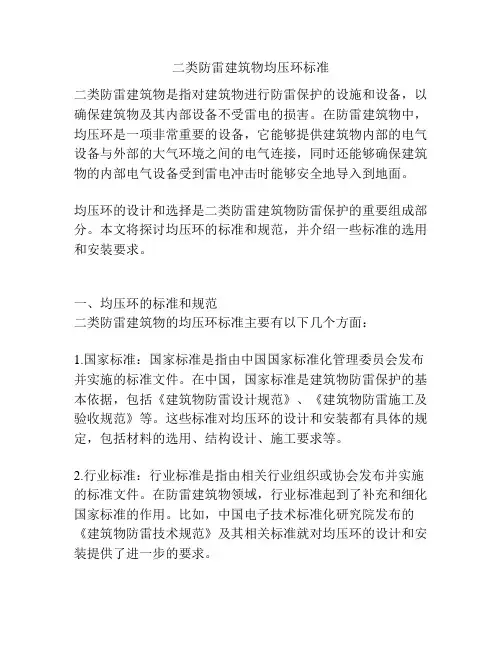

二类防雷建筑物均压环标准二类防雷建筑物是指对建筑物进行防雷保护的设施和设备，以确保建筑物及其内部设备不受雷电的损害。

在防雷建筑物中，均压环是一项非常重要的设备，它能够提供建筑物内部的电气设备与外部的大气环境之间的电气连接，同时还能够确保建筑物的内部电气设备受到雷电冲击时能够安全地导入到地面。

均压环的设计和选择是二类防雷建筑物防雷保护的重要组成部分。

本文将探讨均压环的标准和规范，并介绍一些标准的选用和安装要求。

一、均压环的标准和规范二类防雷建筑物的均压环标准主要有以下几个方面：1.国家标准：国家标准是指由中国国家标准化管理委员会发布并实施的标准文件。

在中国，国家标准是建筑物防雷保护的基本依据，包括《建筑物防雷设计规范》、《建筑物防雷施工及验收规范》等。

这些标准对均压环的设计和安装都有具体的规定，包括材料的选用、结构设计、施工要求等。

2.行业标准：行业标准是指由相关行业组织或协会发布并实施的标准文件。

在防雷建筑物领域，行业标准起到了补充和细化国家标准的作用。

比如，中国电子技术标准化研究院发布的《建筑物防雷技术规范》及其相关标准就对均压环的设计和安装提供了进一步的要求。

3.地方标准：地方标准是指由地方政府、行业协会等发布并实施的标准文件。

在一些特定的地区或行业中，地方标准可能会有特殊的要求。

因此，在设计和安装二类防雷建筑物时，需要综合考虑当地的地方标准。

均压环的标准和规范主要针对以下几个方面进行规定：材料的选用、结构的设计、安装要求以及检测方法等。

其中，材料的选用是均压环设计的重要环节。

常见的材料包括铝合金、铜、镀锌钢管等。

在材料的选用过程中，需要考虑电气导电性能、材料的耐腐蚀性、机械强度等因素。

二、均压环的选用和安装要求均压环的选用和安装要求主要考虑以下几个方面：1.建筑物类型：不同类型的建筑物对均压环的要求是不同的。

例如，高层建筑物需要更大直径的均压环，以保证良好的导电性能。

2.建筑物规模：建筑物的规模（面积、层数等）也会影响均压环的选用和安装要求。

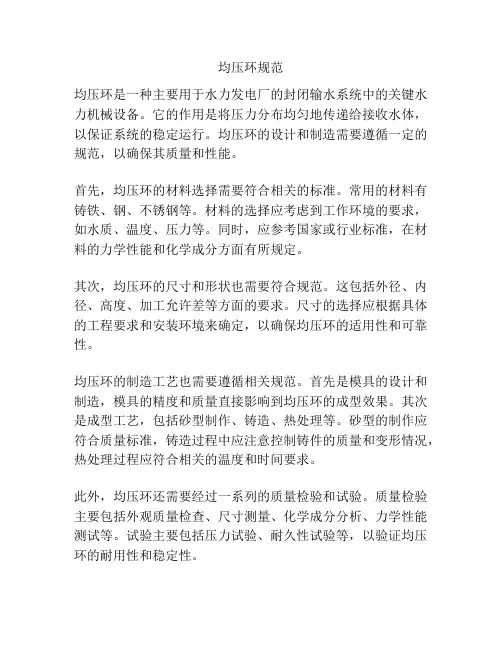

均压环规范均压环是一种主要用于水力发电厂的封闭输水系统中的关键水力机械设备。

它的作用是将压力分布均匀地传递给接收水体，以保证系统的稳定运行。

均压环的设计和制造需要遵循一定的规范，以确保其质量和性能。

首先，均压环的材料选择需要符合相关的标准。

常用的材料有铸铁、钢、不锈钢等。

材料的选择应考虑到工作环境的要求，如水质、温度、压力等。

同时，应参考国家或行业标准，在材料的力学性能和化学成分方面有所规定。

其次，均压环的尺寸和形状也需要符合规范。

这包括外径、内径、高度、加工允许差等方面的要求。

尺寸的选择应根据具体的工程要求和安装环境来确定，以确保均压环的适用性和可靠性。

均压环的制造工艺也需要遵循相关规范。

首先是模具的设计和制造，模具的精度和质量直接影响到均压环的成型效果。

其次是成型工艺，包括砂型制作、铸造、热处理等。

砂型的制作应符合质量标准，铸造过程中应注意控制铸件的质量和变形情况，热处理过程应符合相关的温度和时间要求。

此外，均压环还需要经过一系列的质量检验和试验。

质量检验主要包括外观质量检查、尺寸测量、化学成分分析、力学性能测试等。

试验主要包括压力试验、耐久性试验等，以验证均压环的耐用性和稳定性。

最后，均压环的安装和维护也需要按照规范进行。

在安装过程中，应根据设计要求进行正确的定位和连接。

维护过程中，应定期进行检查和清洁，及时发现和处理问题，以保证均压环的正常运行。

总之，均压环的设计、制造、安装和维护需要按照相应的规范进行，以确保其质量和性能。

只有严格遵循规范，才能保证均压环在水力发电厂的封闭输水系统中发挥良好的作用，实现系统的稳定运行。

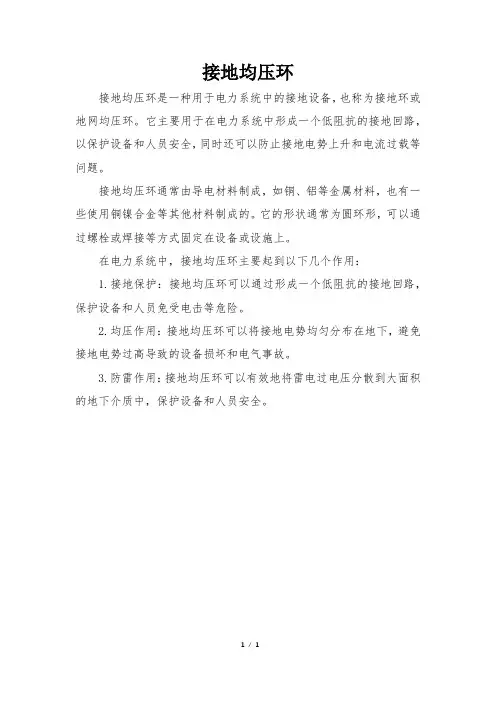

接地均压环
接地均压环是一种用于电力系统中的接地设备，也称为接地环或地网均压环。

它主要用于在电力系统中形成一个低阻抗的接地回路，以保护设备和人员安全，同时还可以防止接地电势上升和电流过载等问题。

接地均压环通常由导电材料制成，如铜、铝等金属材料，也有一些使用铜镍合金等其他材料制成的。

它的形状通常为圆环形，可以通过螺栓或焊接等方式固定在设备或设施上。

在电力系统中，接地均压环主要起到以下几个作用：
1.接地保护：接地均压环可以通过形成一个低阻抗的接地回路，保护设备和人员免受电击等危险。

2.均压作用：接地均压环可以将接地电势均匀分布在地下，避免接地电势过高导致的设备损坏和电气事故。

3.防雷作用：接地均压环可以有效地将雷电过电压分散到大面积的地下介质中，保护设备和人员安全。

1/ 1。

均压环破损变形是指安装在容器或管道连接处的均压环（也称为承插式承插法兰）在使用中发生了破损或变形的情况。

均压环通常由橡胶、塑料或金属等材料制成，用于提供密封和补偿连接件之间的面间隙。

它具有一定的弹性和耐压能力，可以承受连接件之间产生的内外压力差。

当均压环遭受过大的压力、温度或化学物质的侵蚀等因素时，可能会导致其破损或变形。

这种破损或变形可能表现为裂纹、断裂、变形、压扁或膨胀等情况。

这样的状况可能会导致连接失效，引起泄漏或其他安全问题。

要避免均压环破损变形，应注意以下几点：
1.选择适当的材料：根据实际应用条件选择合适的材料，并确保其具有足够的耐压和耐腐
蚀性能。

2.正确安装：按照正确的安装方法和规范进行均压环的安装，确保其正确适应连接件之间
的间隙。

3.定期检查：定期检查均压环的状态，包括检查是否有破损、变形或老化迹象，及时更换
损坏的均压环。

4.控制压力和温度：避免过大的内外压力差和温度变化，以减少对均压环的影响。

在出现均压环破损变形的情况下，应立即停止使用，并采取必要的措施修复或更换均压环，以确保连接的安全和可靠性。

什么叫均压环均压环有很多分类，能作用于很多领域。

按照用处的不同，均压环为防雷均压环，避雷器均压环，绝缘子均压环等；按照制作材料的不同又可以分为不锈钢均压环，铁质均压环，铝制均压环等。

这里讨论的均压环是防雷均压环。

均压环，不难理解，主要是用来平均电压的，其原理就是将输入的高压平均分布到物体周围，从而各个环形之间不存在电位差。

防雷均压环的原理也是如此，将建筑物顶部的接闪带，建筑物的钢筋等共同连接在一起而形成的法拉第笼，使笼内部的每处都收到保护，这对于防侧击雷十分有效。

均压环的防雷的大致思路如下：将建筑物内的导体和墙体外敷设的金属线路和金属制物体等电位进行连接，并且一直连接到接地装置，从而将处于室内外的所有设施连接成一个大等势体，设备之间没有了电位差也就不会产生有害电流。

均压环如何安装呢？建筑物均压环的安装在GB50057—2010中给出了具体的措施。

当建筑物为钢筋混凝土结构的高层建筑物时，第一类建筑物的30M以上部分，第二类防雷建筑物的45M以上部分，第三类防雷建筑物的60M以上部分应装设均压环。

第一类建筑物高于30M时，从30M起每隔不大于6M沿建筑物四周设均压环并与引下线相连；30M及以上外墙上的栏杆，门窗等较大的金属物应与防雷装置连接。

第二，三类建筑物高于45M，60M的，其上部每隔建筑物高度的20%并在超过45米，60米的部位加装均压环，以防雷电侧击。

外墙内，外竖直敷设的金属管道及金属的顶端和底端，应与防雷装置等电位联接。

在建筑物钢筋混凝土内的钢筋包括梁筋和柱筋，具有电气贯通性连接且上部与接闪器焊接，又与引下线可靠焊接的情况下，横向钢筋可作为均压环。

1，材料规格：钢筋或圆钢，仅为一根时，其直径应》10MM，利用混泥土构件内又箍筋连接的钢筋时，其截面积总和应》10MM钢筋的截面积。

2，环与柱主筋连接：检查有无均压环，有无与用作引下线的柱主筋全部连接，并使该高度及以上外墙上的栏杆，门，窗及大金属物与防雷设备相连。

高层建筑防侧击雷均压环的做法在现代城市中，高层建筑如雨后春笋般拔地而起。

这些高耸的建筑不仅是城市的地标，也为人们提供了舒适的居住和工作空间。

然而，随着建筑高度的增加，防雷问题变得尤为重要。

其中，防侧击雷均压环的设置是高层建筑防雷体系中的一个关键环节。

首先，我们来了解一下为什么高层建筑需要设置防侧击雷均压环。

雷电是一种强大的自然现象，当雷云接近地面时，地面上的物体就会因静电感应而带上相反的电荷。

对于高层建筑来说，由于其高度突出，更容易吸引雷电。

侧击雷就是雷电绕过避雷带或避雷针，从侧面击中建筑物的现象。

为了减少侧击雷对高层建筑的危害，均压环应运而生。

均压环是环绕建筑物外圈梁的水平避雷带，其作用是将建筑物外墙上的金属门窗、栏杆、金属幕墙等较大的金属物体与防雷装置连接起来，以均衡电位，减少雷电侧击的危险。

那么，防侧击雷均压环具体是怎么做的呢？在材料选择上，通常使用镀锌扁钢或圆钢。

镀锌扁钢具有良好的导电性和耐腐蚀性，宽度一般不小于 25mm，厚度不小于 4mm。

圆钢的直径不应小于 10mm。

这些材料要符合相关的国家标准和规范要求。

均压环的设置位置也有明确规定。

一般来说，从建筑物首层开始，每隔不超过 6 米就要设置一圈均压环。

对于一类防雷建筑物，从 30 米起每隔不超过 6 米设均压环；二类防雷建筑物从 45 米起每隔不超过 6米设均压环；三类防雷建筑物从 60 米起每隔不超过 6 米设均压环。

在施工过程中，首先要将均压环与建筑物的避雷引下线可靠焊接。

焊接时要保证焊缝饱满、平整，不得有夹渣、咬肉等缺陷。

焊接长度也要符合规范要求，扁钢与扁钢的搭接长度不应小于扁钢宽度的2 倍，三面施焊；圆钢与圆钢的搭接长度不应小于圆钢直径的 6 倍，双面施焊；圆钢与扁钢的搭接长度不应小于圆钢直径的 6 倍，双面施焊。

除了与避雷引下线的连接，均压环还要与建筑物外墙上的金属门窗、栏杆、金属幕墙等进行连接。

连接方式可以采用焊接或螺栓连接。

屋面避雷网及均压环施工工艺1.前言 (2)2.工艺特点 (2)3.适用范围 (2)4.施工工艺流程、施工方法及要点 (2)4.1施工工艺流程图 (2)4.2技术交底及施工准备 (2)4.3操作工艺 (3)5.机具设备 (5)6.劳动力组织 (5)7.质量要求及质量控制 (5)7.1材料质量要求 (5)7.2安装质量要求 (6)7.3、施工中容易出现的质量问题 (6)7.4对质量问题采取的控制及处理措施 (7)8.安全及职业健康保证措施 (7)9.环保及成品保护措施 (8)10.效益分析 (8)11.工程实例 ............................................................................................................................... 错误!未定义书签。

1.前言随着可利用土地的减少,发展高层建筑已成为解决人类居住问题的必经之路.而雷击对高层建筑本身及其内部人员、设备造成的影响和损失也越来越明显,因此如何加强高层建筑的防雷击保护,避免或减少人员伤亡和财产损失就成为目前高层建筑研究的重要课题之一.2.工艺特点本工艺在吸收传统工艺做法优点的基础上,进一步加强建筑屋及屋内人员、设备的保护，增强了建筑物屋外观和实用效果.3.适用范围本工艺适用于一般工业与民用建筑的屋面避雷网及均压环施工.4.施工工艺流程、施工方法及要点4.1施工工艺流程图4.2技术交底及施工准备防雷接地系统施工前必须有经公司技术部、现场监理单位（或业主单位）批准的施工方案,同时在施工中应根据批准的施工方案，结合现场的实际情况进行施工技术交底,明确材料质量要求、施工方法、施工中应注意的事项、质量标准和质量保证措施、安全、环保以及文明施工等方面的要求.施工准备包括材料、工机具、劳动力、施工作业条件等方面的准备.4.2.1屋面避雷网（带）及均压环施工的材料准备(1)屋面避雷网（带）所使用的主要材料的型号和规格由设计选定。

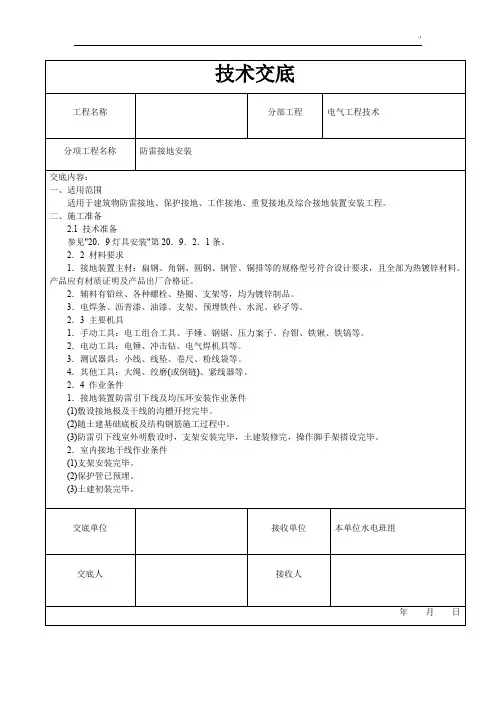

防雷及接地安装工艺标准1范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。

2施工准备2.1材料要求：2.1.1镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

2.1.2镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

2.1.3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。

2.2主要机具：2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。

2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.3作业条件：2.3.1接地体作业条件：2.3.1.1按设计位置清理好场地。

2.3.1.2底板筋与柱筋连接处已绑扎完。

2.3.1.3桩基内钢筋与柱筋连接处已绑扎完。

2.3.2接地干线作业条件：2.3.2.1支架安装完毕。

2.3.2.2保护管已预埋。

2.3.2.3土建抹灰完毕。

2.3.3支架安装作业条件：2.3.3.1各种支架已运到现场。

结构工程已经完成。

2.3.3.3室外必须有脚手架或爬梯。

2.3.4防雷引下线暗敷设作业条件：2.3.4.1建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

2.3.4.2利用主筋作引下线时，钢筋绑扎完毕。

2.3.5防雷引下线明敷设作业条件：2.3.5.1支架安装完毕。

2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

2.3.5.3土建外装修完毕。

2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

2.3.7避雷网安装作业条件：2.3.7.1接地体与引下线必须做完。

2.3.7.2支架安装完毕。

2.3.7.3具备调直场地和垂直运输条件。

2.3.8避雷针安装作业条件：2.3.8.1接地体及引下线必须做完。
