编号表C2-1昆明市西山区草海北片区45号地块安置房项目工程名称交底日期2013年7月20日A1-1地块施工单位中铁建设集团有限公司分项工程名称均压环施工交底提要均压环施工技术交底交底内容：一、主要材料：镀锌扁钢、圆钢等。
二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。
三：作业准备：材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。
检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。
进行作业的每个人员均要经过交底之后才能进行作业。
四、施工工艺：1、在每栋楼20层顶板开始（含20层）往上每层均设置均压环，在钢筋工将钢筋绑扎完成之后，选择圈梁对角主筋和防雷引下线结构柱子主筋做好标识。
2、采用不小于Ф16圆钢煨弯，用来连接做避雷引下线的结构柱子主筋和先前选定的圈梁对角主筋，之后进行焊接连接，焊缝的宽度不小于搭接钢筋直径的6倍。
3、在外墙门窗位置每处预留一根40*4热镀锌扁钢，引出混凝土梁，待二次结构装修完成后，用不小于16㎜2软铜线使门窗框架与扁钢做可靠连接，作为门窗框架的接地。
4、作为均压环结构梁的主筋与电梯井通道圈梁一周主筋连接，在电梯井通道圈梁主筋上焊接40*4热镀锌扁钢并引出500mm供电梯设备的接地使用。
5、所有焊接搭接面积符合规范要求，焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。
6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。
五、质量目标：1、使用的材料要符合设计及规范的要求。
2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。
3、焊接部位搭接面积满足规范要求，圆钢与圆钢搭接，搭接面积不小于圆钢的6倍，圆钢与扁钢搭接，搭接面积不小于圆钢的6倍。
4、施工质量要求100%合格，验收一次通过。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

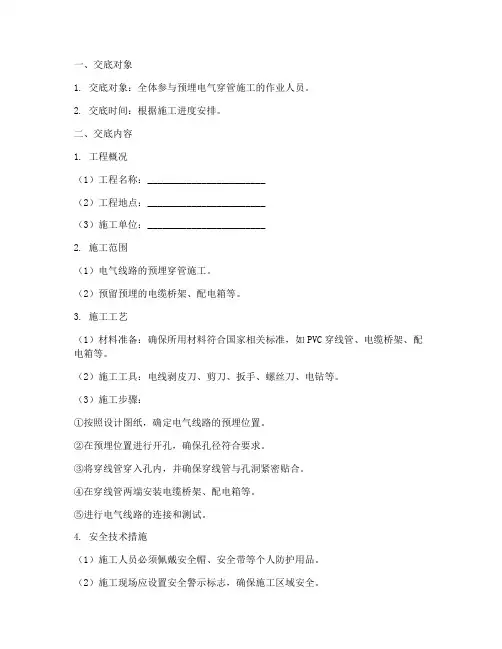

一、交底对象1. 交底对象：全体参与预埋电气穿管施工的作业人员。
2. 交底时间：根据施工进度安排。
二、交底内容1. 工程概况（1）工程名称：________________________（2）工程地点：________________________（3）施工单位：________________________2. 施工范围（1）电气线路的预埋穿管施工。
（2）预留预埋的电缆桥架、配电箱等。
3. 施工工艺（1）材料准备：确保所用材料符合国家相关标准，如PVC穿线管、电缆桥架、配电箱等。
（2）施工工具：电线剥皮刀、剪刀、扳手、螺丝刀、电钻等。
（3）施工步骤：①按照设计图纸，确定电气线路的预埋位置。
②在预埋位置进行开孔，确保孔径符合要求。
③将穿线管穿入孔内，并确保穿线管与孔洞紧密贴合。
④在穿线管两端安装电缆桥架、配电箱等。
⑤进行电气线路的连接和测试。
4. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场应设置安全警示标志，确保施工区域安全。
（3）施工过程中，注意避免损坏预埋管道、电缆等。
（4）高空作业时，必须使用安全带，并确保安全带系牢。
（5）施工过程中，严格遵守操作规程，避免发生意外事故。
（6）施工结束后，对施工现场进行清理，确保现场整洁。
5. 质量要求（1）预埋管道、电缆等材料必须符合国家相关标准。
（2）预埋管道、电缆等安装牢固，无松动现象。
（3）电气线路连接正确，测试合格。
（4）预留预埋的电缆桥架、配电箱等安装牢固，符合设计要求。
三、注意事项1. 施工人员应熟悉施工图纸和施工工艺，确保施工质量。
2. 施工过程中，严格执行操作规程，确保施工安全。
3. 施工过程中，遇到问题应及时向上级报告，寻求解决方案。
4. 施工结束后，对施工质量进行自检，确保工程质量。
四、交底人及接受人1. 交底人：________________________2. 接受人：________________________3. 交底日期：________________________五、附则1. 本交底模板仅供参考，具体施工要求可根据实际情况进行调整。
均压环安装技术交底
前言
本文旨在介绍均压环的安装技术。
均压环是一种保护电缆和电线用的弹性套管，安装时需按照要求正确操作，以确保其效果和寿命。
以下是均压环的安装步骤和注意事项。
安装步骤
预备工作
1.确定套管数量和长度，以及套管对应的线缆规格。
2.将套管置于温度适宜的环境中自然展开，并在展开处对套管进行标记。
3.准备好必要的工具，比如剪刀、切割工具和扩管嘴等。
安装套管
1.将均压环穿入要保护的电缆或电线中，注意穿入的方向与电线相同。
2.在穿入均压环的电线上，按照要求进行标记，以便后续操作时不被混
淆。
3.根据标记，将均压环的展开处对准电线的穿入点，然后顺着电线滑动
套管并将其扩开。
4.在套管展开处利用扩管嘴，使套管扩大至能够完全覆盖电线。
5.将均压环的末端利用切割工具把掉多余的套管，并使用剪刀将套管末
端尽量切断齐整。
6.最后，使用绑扎带将均压环牢固地固定在电线外壳上。
注意事项
•根据电线的规格选择对应的均压环。
•安装均压环时，必须确保套管张力均匀。
•在穿入均压环的电线上，严禁使用任何类型的涂料，以免影响均压环的效果。
•在安装均压环时，一定要注意电线的绝缘性以及与其它电线或设备的距离。
•安装均压环时，一定要严格按照要求操作，以保证安装质量。
以上就是均压环的安装技术交底，通过正确的操作可以最大程度地保护电线和电缆，延长使用寿命。
在实际操作中，应严格按照要求操作，尽可能地避免对其它设备或电线的干扰，以确保均压环的效果和寿命。
一、交底目的为确保施工现场和建筑物防雷安全，降低雷击风险，特进行防雷均压环安全技术交底，使施工人员充分了解防雷均压环的安装方法、注意事项及安全操作规程。
二、交底内容1. 防雷均压环概述防雷均压环是一种用于建筑物防雷保护的重要设施，其主要作用是将建筑物内部的导体与外部金属线路和金属物体等电位连接，形成一个大等势体，以减小电位差，避免雷击事故的发生。
2. 防雷均压环安装要求（1）安装位置：根据GB50057—2010标准，高层建筑的第一类防雷建筑物的30M 以上部分，第二类防雷建筑物的45M以上部分，第三类防雷建筑物的60M以上部分应装设均压环。
（2）安装材料：选用镀锌钢材，根据设计要求选用冷镀锌或热镀锌材料，并确保材料质量。
（3）安装方法：利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
3. 防雷均压环安装注意事项（1）施工前，应熟悉相关图纸及设计要求，确保安装位置和材料符合规范。
（2）施工过程中，注意安全操作，防止触电事故发生。
（3）安装测试板及接地装置时，离地面高度应为50-80cm，用40404镀锌扁钢焊接，焊接长度为圆钢15、扁钢8.5，焊搭接位置应准确，并油漆作好标记。
（4）安装完成后，请有关人员进行隐蔽检查，做好隐蔽记录。
4. 防雷均压环安装安全措施（1）电焊工进行电焊作业时，必须持证上岗（有效证件）。
（2）电焊机外壳必须接地良好，要有触电保护器。
（3）施工前应清理易燃易爆物品。
（4）作业结束，应切断焊机电源，并检查作业地点，确认无起火危险，方可离开。
三、交底要求1. 施工人员必须认真听取本次交底，确保理解并掌握防雷均压环的安装方法、注意事项及安全操作规程。
2. 施工过程中，严格遵守相关规范和操作规程，确保施工质量。
3. 如遇特殊情况，应及时向上级报告，并寻求解决方案。
四、交底时间及地点时间：____年____月____日地点：____五、交底人及记录人交底人：____记录人：____六、其他事项1. 本交底内容为本次施工防雷均压环安装的指导性文件，如有变更，以最新文件为准。
技术交底门窗接地均压环精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】CSCEC-PM-0703项目名称及编码即墨古城片区改造安置工程--第一项目部第页共页楼栋号分项工程名称金属门窗避雷装置及均压环工程量劳务公司青岛中建建安劳务有限公司负责人技术交底内容：一、交底范围本技术交底适用于建筑物金属门窗避雷装置、均压环安装工程。
二、设计情况1、单体建筑物从高度30m（11层）起，每三层（11层,14层,17层,20层）结构圈梁内的钢筋连成闭合回路作为均压环；高于60m（22层）的部分，每两层结构圈梁内的钢筋连成闭合回路作为防侧击雷接闪带;均压环及防侧击雷接闪带均需与引下线做可靠连接。
2、外墙上的金属门窗,金属栏杆等较大的金属物体从30m（11层）起均与均压环(防侧击雷接闪带)做可靠连接。
垂直设置的各种金属管道，除在底端及顶端与防雷装置做可靠连接外，尚应每三层与楼板钢筋做可靠连接。
三、施工准备辅材：圆钢、焊条施工工具：CSCEC-PM-0703项目名称及编码即墨古城片区改造安置工程--第一项目部第页共页楼栋号分项工程名称金属门窗避雷装置及均压环工程量劳务公司青岛中建建安劳务有限公司负责人a、手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
b、电动工具：电锤、冲击钻、电气焊机具等。
四、施工工艺一、均压环的安装1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。
当梁内主筋≥φ16mm2时，采用2根主筋，当梁内主钢筋≥φ12 mm2时，采用4根主筋。
作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。
搭接采用φ12的钢筋，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。
焊接完毕需要及时敲打焊渣。
2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图：二、金属门窗避雷装置建筑物外围四周的门窗均需与均压环(防侧击雷接闪带)做可靠连接，采用φ8的圆钢。
一、交底目的为确保电气安装工程质量，预防安全事故发生，特进行本次电工预埋安全技术交底。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、参与人员1. 施工单位：项目经理、技术负责人、施工负责人、电工班全体成员。
2. 监理单位：总监理工程师、监理员。
3. 业主单位：项目负责人、安全员。
五、交底内容1. 工程概况（1）工程名称：[填写工程名称]（2）工程地点：[填写工程地点]（3）工程规模：[填写工程规模]2. 预埋施工技术要求（1）预埋管道应采用符合国家标准的材料，如PVC、JDG等。
（2）预埋管道的直径、长度、间距应符合设计要求。
（3）预埋管道在墙体内应保持水平，与地面垂直。
（4）预埋管道在交叉、转弯处应设置弯头，并保持管道的畅通。
（5）预埋管道与墙体、楼板、梁等结构的连接应牢固可靠。
3. 预埋施工安全技术要求（1）施工人员必须持证上岗，严格遵守操作规程。
（2）施工前，应检查施工工具、设备是否完好，确保安全。
（3）施工过程中，应保持现场整洁，不得随意堆放材料。
（4）施工人员应佩戴安全帽、安全带等个人防护用品。
（5）施工过程中，严禁酒后作业、疲劳作业。
（6）施工过程中，应加强用电安全管理，防止触电事故发生。
（7）施工过程中，应防止物体打击、高处坠落等事故发生。
4. 预埋施工质量控制（1）施工前，应进行技术交底，确保施工人员掌握施工工艺和质量要求。
（2）施工过程中，应严格执行施工方案，确保施工质量。
（3）施工过程中，应加强现场巡查，发现问题及时整改。
（4）施工完成后，应进行自检、互检，确保工程质量。
六、注意事项1. 施工人员应加强安全意识，严格遵守操作规程。
2. 施工过程中，应加强用电、高处作业等安全管理。
3. 施工完成后，应及时清理现场，确保施工质量。
4. 严禁违规操作、违章指挥。
七、交底总结本次电工预埋安全技术交底已结束，请各参与人员认真学习，确保在施工过程中严格执行安全技术要求，确保工程质量，预防安全事故发生。
施工质量验收技术资料通用表施工技术交底记录
2、通长铝合金窗与建筑物金属体制连接见以下示图
（1）将角钢预埋件与柱内钢筋焊接牢固（当不允许焊接时，用卡夹器连接方案）；铝合金窗框则通过连接板、角钢过镀连接件、角钢预埋件与主钢筋连通，铝合金窗框通过连接板、角钢过渡连接件、角钢预埋件与主钢筋连通。
（2）本图角钢预埋件为安装铝合金窗所需，其尺寸、位置和件数由土建设计制造厂决定，角钢过渡连接件和连接板由厂方供给。
（3）当柱体采用钢柱时，奖角钢过渡连接件直接焊于钢柱上。
3、金属栏杆与建筑物金属体制连接见以下示图
1、圈梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门、窗等之间的连接采用直径不小于Φ18镀锌圆钢或不小于24mm×4mm的镀锌扁钢。
2、均压环可暗敷在建筑物表面抹灰层内，或直接利用结构钢筋贯通，并应与防雷引下线或楼板的钢筋焊接。
3、每层沿金属物四周敷设一道均压环，并与各引下线相焊接牢固。
4、外檐金属门、窗、栏杆，扶手等金属部件的预埋件焊点不少于2处，与均压环预留的圆钢焊接成一个整体。
5、铝制门窗与避雷装置连接。
在加工订货铝制门窗时应按要求甩出30cm的铝带或扁钢2处，如超过3m时，就需3处连接，以便进行压接或焊接。
一、交底日期：____年__月__日二、交底单位：____施工单位三、交底人员：项目经理、技术负责人、安全员四、交底对象：施工班组全体人员五、交底内容：一、工程概况1. 工程名称：____工程2. 工程地点：____3. 工程规模：____二、施工预埋线路技术要求1. 预埋线路材料应符合国家相关标准和规范要求，选用符合设计要求的电线、电缆、管材等。
2. 预埋线路应按照设计图纸要求，确保线路布局合理、安全可靠。
3. 预埋线路应避开易燃、易爆、腐蚀性物质，确保线路安全。
4. 预埋线路应满足以下要求：（1）电线、电缆的敷设应平直、整齐，不得扭曲、打结；（2）管材的敷设应垂直、水平，管口应平整、光滑；（3）线路的连接应牢固，不得松动、断裂；（4）线路的敷设应避免与建筑物结构、设备等发生碰撞、摩擦。
三、施工安全注意事项1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场应设置安全警示标志，明确施工区域、危险区域。
3. 施工人员应遵守施工现场的规章制度，不得擅自离岗、串岗。
4. 施工过程中，应密切注意线路的敷设，避免发生短路、漏电等事故。
5. 施工现场应保持通风良好，确保施工人员呼吸新鲜空气。
6. 施工人员应掌握一定的电气知识，熟悉线路的敷设、连接等操作。
四、应急处理措施1. 线路短路、漏电等事故发生时，应立即切断电源，防止事故扩大。
2. 发现线路破损、老化等问题，应立即进行修复或更换。
3. 施工过程中，如发现异常情况，应立即停止施工，并向项目经理、技术负责人报告。
五、交底总结本次施工预埋线路技术安全交底，旨在提高施工人员的安全意识，确保施工过程安全、顺利进行。
请施工班组全体人员认真学习，严格遵守施工规范和安全操作规程，共同为工程的安全、质量、进度保驾护航。
六、交底记录交底人：____接底人：____备注：____。
一、交底概述1. 交底日期：____年__月__日2. 交底单位：____公司3. 交底人员：____工程师4. 施工人员：____班组5. 工程名称：____项目6. 施工部位：____区域二、施工准备1. 技术准备：- 熟悉施工图纸，了解工程要求。
- 明确预埋电管的位置、规格、数量及要求。
- 组织施工人员学习安全技术交底内容，确保人人知晓。
2. 材料准备：- 确保电管、接线盒等材料符合国家相关标准。
- 检查电管、接线盒等材料的包装完好，无破损。
3. 工具准备：- 配齐手电钻、电锤、线管切割机、扳手等工具。
- 确保工具处于良好状态，无损坏。
三、施工工艺1. 测量放线：- 根据施工图纸，准确放线，确定电管预埋位置。
- 使用水平尺、线锤等工具，确保电管预埋位置垂直、水平。
2. 开孔、凿槽：- 使用电锤、开孔器等工具，按照设计要求开孔、凿槽。
- 注意开孔、凿槽的尺寸，确保电管能够顺利安装。
3. 电管敷设：- 电管应顺直敷设，转弯处应使用弯头或弯管器。
- 电管连接处应牢固，防止松动。
- 电管敷设过程中，避免与其他管道、线路交叉。
4. 接线盒安装：- 根据设计要求，安装接线盒。
- 确保接线盒安装牢固，表面平整。
四、安全注意事项1. 高处作业：- 高处作业时，必须佩戴安全帽、安全带等防护用品。
- 高处作业区域下方设置安全警戒线，禁止无关人员进入。
2. 机械操作：- 使用电动工具时，必须佩戴绝缘手套、绝缘鞋等防护用品。
- 操作电动工具前，检查工具是否完好，电源线是否老化。
3. 用电安全：- 施工现场严禁私拉乱接电源线。
- 使用电源插座时，注意插头与插座匹配，确保接触良好。
4. 防火安全：- 施工现场禁止吸烟、使用明火。
- 施工过程中，注意保持施工现场通风，防止火灾发生。
五、成品保护1. 电管敷设过程中，注意保护电管，防止损坏。
2. 接线盒安装完毕后，及时封堵洞口，防止异物进入。
六、质量要求1. 电管敷设应顺直、牢固，无扭曲、折弯现象。
一、交底日期：____年____月____日二、交底对象：全体参与电工预埋施工的作业人员三、交底内容：1. 施工前的准备工作（1）熟悉施工图纸，明确预埋位置、规格、数量及要求。
（2）检查施工工具、设备、材料是否齐全，并确保其完好。
（3）对施工人员进行安全技术培训，提高安全意识。
2. 施工过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带，穿戴符合规定的劳动防护用品。
（2）进入施工现场前，必须对施工现场进行安全检查，确保无安全隐患。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）严格遵守操作规程，严禁违章作业。
3. 预埋施工过程中的安全操作（1）挖掘作业：挖掘前，必须了解地下管线情况，避免损坏地下管线。
挖掘过程中，注意观察挖掘面，发现异常情况立即停止作业，报告上级。
（2）管道安装：管道安装时，注意管道的连接牢固，避免管道脱落。
管道转弯处应适当加大坡度，防止积水。
（3）接地施工：接地施工应严格按照设计要求进行，确保接地电阻符合标准。
（4）电缆敷设：电缆敷设时，注意电缆的弯曲半径，避免损坏电缆。
电缆穿越墙体、楼板时，应采取保护措施。
4. 预埋施工过程中的紧急处理措施（1）发现电缆损坏、短路等故障时，立即切断电源，报告上级。
（2）发生触电事故时，立即切断电源，对触电人员进行急救，并报告上级。
（3）发生火灾时，立即报警，并采取必要的灭火措施。
5. 施工现场管理（1）施工现场应保持整洁，材料、工具堆放整齐。
（2）施工过程中，严禁在施工现场吸烟、使用明火。
（3）施工完成后，清理施工现场，确保无安全隐患。
四、交底要求1. 施工人员必须认真学习本交底内容，掌握安全操作技能。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 发现安全隐患，立即报告上级，采取措施予以消除。
4. 施工完成后，对施工现场进行自查，确保无安全隐患。
五、结束语本交底旨在提高电工预埋施工过程中的安全意识，确保施工安全。
请全体施工人员认真学习，严格遵守，共同营造一个安全、和谐的施工环境。
技术交底表编号工程名称：温州南湖E-1-10地块项目（温州万象分项工程名称城）西区施工单位：中建三局企业有限企业交底日期交底概要构造阶段预留预埋（A#楼~F#楼）防雷及接地装置安装（均压环）交底内容：（一）图纸设计按本工程设计说，本建筑防雷等级为二类防雷建筑物，高层住所楼在45米以上每层设置均压环，即15~36层、屋顶层将建筑物外侧圈梁上部两条主筋通长焊接，并与所经的引下线连通形成闭合通路(即均压环)。
每层外墙上的栏杆、金属门窗、幕墙支架等较大的金属物与均压环连结（第一构件许多于两处）。
（二）规范要求建筑电气工程施工质量查收规范GB50303-2002需等电位联接的靠谱近裸露导体或其余金属零件、构件与支线连策应靠谱，熔焊、钎焊或机械坚固应导通正常。
（三）施工方法1、铝合金门窗与建筑物金属体连结见下列图（1）端子板预埋及连结导体在窗框定位后，墙面装修层或抹灰层施工以前暗敷。
（2）连结导体应紧贴墙面敷设；需要时，采纳粘贴剂粘贴于墙上。
（3）在进行将连结导体焊接到固定铁板上时，应用耐火资料局部遮住铝合金窗框，以免焊弧损害窗框。
（4）当柱体采纳钢柱时，将连结导体的一端直接焊于钢柱上。
2、通长铝合金窗与建筑物金属体系连结见以下示图（1）将角钢预埋件与柱内钢筋焊接坚固（当不同意焊接时，用卡夹器连结方案）；铝合金窗框则经过连结板、角钢过镀连结件、角钢预埋件与主钢筋连通，铝合金窗框通过连结板、角钢过渡连结件、角钢预埋件与主钢筋连通。
（2）本图角钢预埋件为安装铝合金窗所需，其尺寸、地点和件数由土建设计制造厂决定，角钢过渡连结件和连结板由厂方供应。
（3）当柱体采纳钢柱时，奖角钢过渡连结件直接焊于钢柱上。
3、金属栏杆与建筑物金属体系连结见以下示图4、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接表示图（四）操作重点1、圈梁内水均匀压环使用的钢筋之间连结以及钢筋分别与防雷引下线、金属门、窗等之间的连结采纳直径不小于Φ18镀锌圆钢或不小于24mm×4mm的镀锌扁钢。
2、通长铝合金窗与建筑物金属体制连接见以下示图
( 1) 将角钢预埋件与柱内钢筋焊接牢固( 当不允许焊接时, 用卡夹器连接方案) ; 铝合金窗框则经过连接板、角钢过镀连接件、角钢预埋件与主钢筋连通, 铝合金窗框经过连接板、角钢过渡连接件、角钢预埋件与主钢筋连通。
( 2) 本图角钢预埋件为安装铝合金窗所需, 其尺寸、位置和件数由土建设计制造厂决定, 角钢过渡连接件和连接板由厂方供给。
( 3) 当柱体采用钢柱时, 奖角钢过渡连接件直接焊于钢柱上。
3、金属栏杆与建筑物金属体制连接见以下示图。
