背光模组测试作业指导书(A01)

1050198 11050199 2 1050200 21050310 1在清洁反射片时用力要适度，不允许有把反射片给粘起来的现象发生，在安装灯管支架之前要先检查支架（支架不可有缺角，破边，裂口）1050308 4在安装灯管时得先检查灯座是否到位。

灯座要完全卡入背板糟里。

图六1050204 11050205 11050206 11050208 11050306 1图四图五核准者： 11049217 1图四120455 1图一120455 1图一1057366 11049217 1图四图四图五图四图三115429 1120397 1图三图六图五120397 1图二213 4657 98 10图一图三图五图一图三图二图四图四图一图二120397 1图二图三硬拽，更不可划伤产品。

栈板上。

1站别：外包装机种：HC260BH-D01 制定者：审核者：核准者：站别：灯管组件机种：HS26L02-CMO 制定者：审核者：核准者：1050308 110418061050312 41050309 82143站别：灯管组件机种：HS26L02-CMO 制定者：审核者：核准者：1050312 11050309 1图五1050308 13秒。

体的任何部位都不可接触模组和工作台。

的距离。

履历表1. 适用范围本规格适用于TFT-LCD模块之背光料号: 购入时规格及相关要求质量规定。

若有本规格指定以外之其它事项由双方协议规定之。

2. 构成仕样2.1 机构仕样下表为主要尺寸,详细请参阅附件成品图面3. 测试条件4. 要求质量4.1光学特性5.信赖性试验6. 外观特性6.1检查条件a.检查距离之规定: 距离35 ±5cmb.检查照度之规定: 100 ±25luxc.检查照度之规定: 上下左右35±5°视角6.2检查角度之说明图1 检查角度之说明6.3 非点灯外观非点灯外观检查项目及内容如下:NO 项目内容1 塑框外观(1)不可有缺角﹑龟裂与损害成品机能的毛边﹑脏污(2)灌口残料不得高于胶框表面(3)不可附着有黏性之异物2 FPC (1)正负极性不可错误(2)不可有破裂及接脚上有锡膏3 光学膜片/遮光贴布/保护膜/双面胶(1)不可有折损﹑刮伤、翘曲、黏性不佳等现象(2)不可残留裁切毛边6.4点灯外观点灯外观规格如下: 以组装完成的背光模块为准7. 检查、试验方法实施下表所示之出货检查,需满足第4项要求质量及第6项外观检查之规定。

每一批出货需填附出货检查成绩书,并且该份经由确认之出货检查成绩书亦可当成入料检查使用。

8. 安全性以不会发生火灾或触电等人为灾害的材料制造而成。

9. 保证期间如避免在高温、多湿的环境下保管,保证期间可至检收后6个月内。

10. 包装由购入之相关产品皆在无尘室内使用。

因此,为了防止灰尘之附着及产品之保护,以下为基本包装形态之要领。

且最终之包装样式需事前与买方联系,确认之后方可。

10.1 背光B/L Unit 之包装背光B/L Unit必须在无尘室内包装。

10.2 包装箱依上述所示将背光B/L Unit放入托盘,再放入瓦楞纸箱内。

包装方法参照下图：10.3 标签表示11. 其它:(1)包装形态需充分注意包装于运送中不可发生机能损坏及外观不良。

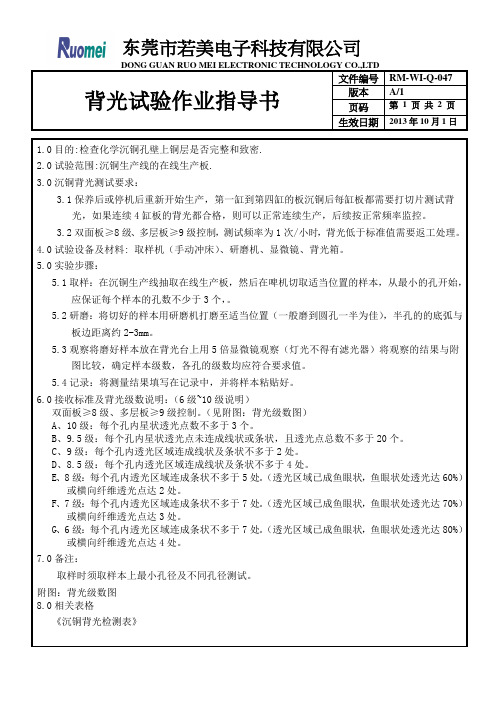

1.0目的:检查化学沉铜孔壁上铜层是否完整和致密.2.0试验范围:沉铜生产线的在线生产板.3.0沉铜背光测试要求：3.1保养后或停机后重新开始生产，第一缸到第四缸的板沉铜后每缸板都需要打切片测试背光，如果连续4缸板的背光都合格，则可以正常连续生产，后续按正常频率监控。

3.2双面板≥8级、多层板≥9级控制，测试频率为1次/小时，背光低于标准值需要返工处理。

4.0试验设备及材料: 取样机（手动冲床）、研磨机、显微镜、背光箱。

5.0实验步骤：5.1取样：在沉铜生产线抽取在线生产板，然后在啤机切取适当位置的样本，从最小的孔开始，应保证每个样本的孔数不少于3个，。

5.2研磨：将切好的样本用研磨机打磨至适当位置（一般磨到圆孔一半为佳），半孔的的底弧与板边距离约2-3mm。

5.3观察将磨好样本放在背光台上用5倍显微镜观察（灯光不得有滤光器）将观察的结果与附图比较，确定样本级数，各孔的级数均应符合要求值。

5.4记录：将测量结果填写在记录中，并将样本粘贴好。

6.0接收标准及背光级数说明：（6级~10级说明）双面板≥8级、多层板≥9级控制。

（见附图：背光级数图）A、10级：每个孔内星状透光点数不多于3个。

B、9.5级：每个孔内星状透光点未连成线状或条状，且透光点总数不多于20个。

C、9级：每个孔内透光区域连成线状及条状不多于2处。

D、8.5级：每个孔内透光区域连成线状及条状不多于4处。

E、8级：每个孔内透光区域连成条状不多于5处。

（透光区域已成鱼眼状，鱼眼状处透光达60%）或横向纤维透光点达2处。

F、7级：每个孔内透光区域连成条状不多于7处。

（透光区域已成鱼眼状，鱼眼状处透光达70%）或横向纤维透光点达3处。

G、6级：每个孔内透光区域连成条状不多于7处。

（透光区域已成鱼眼状，鱼眼状处透光达80%）或横向纤维透光点达4处。

7.0备注：取样时须取样本上最小孔径及不同孔径测试。

附图：背光级数图8.0相关表格《沉铜背光检测表》。
