水污染控制工程 第一章 排水沟道系统

1.排水系统分类：合流制（直排式和截流式）和分流制（完全分流制、不完全分流制和半分流制）。

合流制：将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。

分流制：将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。

完全分流制：有污水排水系统，又有雨水排水系统。

不完全分流制：只有污水排水系统，没有完整的雨水系统。

半分流制：既有污水排水系统，又有雨水排水系统。

在雨水干沟上设雨水跳越井可截流初期雨水和街道冲洗废水入污水沟道。

排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施。

排水体制：污水不同的排出方式所形成的排水系统。

2.沟管接口形式：承插式、企口式和平口式。

3.常见的沟道附属构筑物：检查井、跌水井、水封井、溢流井、跳越井、冲洗井、潮门井、雨水口、倒虹管、管桥、出水口。

4.污水管道的出水口和雨水沟道的出水口设置要求：沟道出水口的位置和形式应根据出水水质、水体的水位及其变化幅度、水流方向、下游用水情况、边岸变迁(冲、淤)情况和夏季主导风向等因素确定，并要取得当地卫生主管部门和航运管理部门的同意。

当经处理后的废水需和受水水体充分混合时，出水口常长距离伸入水体。

当水量大时，常设置泵房和压力井，压力井连接排放管伸入水体，在伸入水体的出口处应设置标志。

污水管道的出水口应尽可能淹没在水中，管顶标高一般在常水位以下。

雨水管道的出水口应露在水体水面以上，雨水管道出水口的管底标高，一般设在常水位以上。

出水口与河道连接处，一般设置护坡或土墙。

出水标高比水体水面高出很多时，应考虑设置单级或多级跌水设施。

5.污水沟道水力学设计原则：不溢流、不淤积、不冲刷管壁、要注意通风。

6沟道的最小设计流速与最大设计流速：污水沟道的最小设计流速为0.6m/s；明沟的最小设计流速为0.4m/s。

最大设计流速混凝土管为5m/s，钢管为10m/s 。

设计流速：管渠中流量到达设计流量时的水流速度。

沟道的最小覆土厚度决定因素：①必须防止沟道中的污水冰冻和因土壤冰冻膨胀而损坏沟道②必须防止沟壁被车辆造成的活荷载压坏③必须满足支沟在衔接上的要求。

目录第一章：总体情况一、工程概况二、施工准备三、施工布置第二章：质量保证措施一、质量保证体系二、质量保证措施三、隐蔽工程质量保证措施四、档案管理第三章：安全保证措施一、安全生产保证体系二、安全防范重点及安全制度三、安全技术保证措施第四章：文明施工与环境保护措施一、文明施工保证措施二、环境保护措施第五章：施工进度计划及工期保证措施一、施工工期和施工进度计划二、工期保证措施第六章：施工方案及措施一、总体工程施工方案二、沟槽开挖及垫层三、钢筋砼箱涵底板四、模板工程五、钢筋工程及沉降缝六、混凝土工程七、毛石挡墙八、回填土九、草皮种植十、施工协调措施第七章：施工资源计划与先进性一、拟投入机械设备计划二、材料投入计划三、劳动力安排计划四、劳务分包情况第八章：施工部署和总平面布置一、施工总部署二、施工指导思想三、施工总平面布置图第九章：季节性施工措施第十章：施工成本控制附表一、投入本标段的主要施工设备表附表二、拟配备本标段的试验和检测仪器设备表附表三、劳动力计划表附表四、计划开、竣工日期和施工进度网络图附表五、施工总平面图附表六、临时用地表第一章总体情况一、工程概况1、工程名称：巫溪马镇坝林城怡园（东侧）排水沟工程2、工程位置及规模：本工程为巫溪县林城怡园东侧附属排水沟工程，排洪明渠总长380m，箱涵总长233.753m，涵洞内空净高2.2m，净宽2.2m，箱涵置于回填土上，箱涵进口段设置消力池兼沉砂凼，并设拦污栅，箱涵出口段平顺连接下游。

二、施工准备开工前的准备工作是整个工程实施的重要环节，是工程顺利进行的基础和保障，准备工作的好坏直接影响工程施工的进度和质量，所以我们将具体落实如下的准备工作：技术方面的准备1.1 公司总部对项目部交底后，组织项目部成员进行图纸会审，熟悉掌握招标文件所规定的相关技术规范及设计要求。

1.2 根据建设单位提供的交桩资料，进行复核、加密水准点，确定并闭合导线点。

1.3 做好土样标准击实及钢筋、水泥、砂、石料、石灰、沥青砼等主要原材料进场检验及相关配合比设计，准备相应的质检、试验仪器设备。

水污染治理及水生态修复工程施工方案第一节河道清淤施工方案土方开挖工程，先采用机械大开挖至设计标高以上30cm，然后采用人工清槽底，具体施工方法如下：一、挖土准备1、场地平整，具备安全行车条件。

2、地表水或雨水及时排走，使场地保持干燥，以利施工。

3、各种测量点已测设完毕，并做好保护。

4、配备足够夜间施工的照明设备，各种设备接线及电源安全可靠，能到各施工地点，能保证土方开挖时基坑处照明和抽水要求。

5、应备足突发事件的各种材料，例如：彩条布、草袋、黄砂等。

以防止下雨及塌方等意外事故的发生时能及时组织抢救；6、劳动力进场充足，能保证施工的需要；7、配备反铲挖掘机一台，推土机一台；8、研究制定好土方开挖方案，绘制好土方开挖平面图确定好开挖路线、顺序、范围、坑底标高，边坡坡度。

二、土方开挖施工方法：土方开挖前应再次向建设单位询问待开挖区是否有管道设施等。

土方开挖后浮土清理及边坡修整采用人工进行，挖掘机大面积开挖，为防止超控和持力土层不受扰动，保护边坡坡度。

三、回填土工程本工回填土采用机械、人工回土，蛙式打夯机夯填，局部蛙式打夯填部位由人工夯实。

1、材料及主要机具：（1）土：宜优先利用基槽中挖出的土，但不得含有机杂质，其粒径不大于50mm，含水率应符合规定。

（2）主要机具有：蛙式大夯机、手推车、挖掘机、铁锹（尖头与平头）、胶片管、小线和木折尺等。

2、成品保护（1）施工时，对定位标准桩、轴线引桩、标准水准点、龙门板等，填运土时不得碰。

并应定期复测和检查这些标准桩点是否正确。

（2）夜间施工时，应合理安排施工顺序，设有足够的照明设施，防止铺填超厚。

（3）基础或管沟的现浇混泥土应达到一定强度，不致因填土而受损坏时，方可回填。

四、清理淤泥根据河道具体情况，经过施工调查及清淤方案论证，我标段确定采用机械直接下河作业挖出淤泥，长臂挖机配合转土的施工方法。

1、河道清淤按照两个施工分段同时进行流水线施工、按照先中央后两侧的顺序施工。

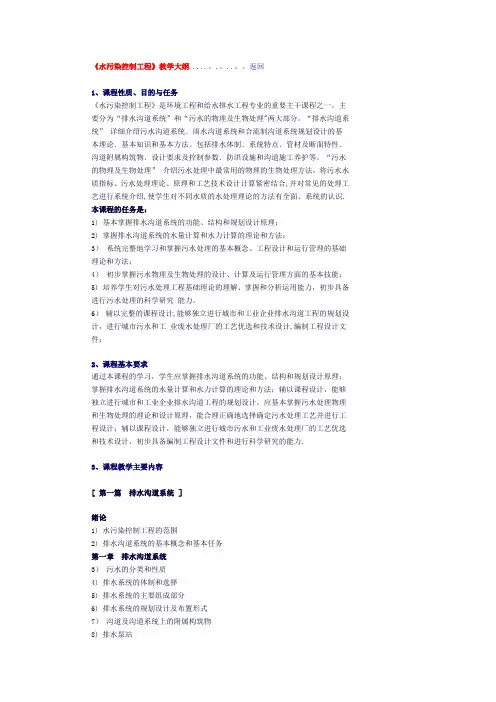

《水污染控制工程》教学大纲.....。

.。

..。

返回1、课程性质、目的与任务《水污染控制工程》是环境工程和给水排水工程专业的重要主干课程之一。

主要分为“排水沟道系统”和“污水的物理及生物处理"两大部分。

“排水沟道系统” 详细介绍污水沟道系统﹑雨水沟道系统和合流制沟道系统规划设计的基本理论﹑基本知识和基本方法。

包括排水体制﹑系统特点﹑管材及断面特性﹑沟道附属构筑物﹑设计要求及控制参数﹑防洪设施和沟道施工养护等。

“污水的物理及生物处理” 介绍污水处理中最常用的物理的生物处理方法，将污水水质指标、污水处理理论、原理和工艺技术设计计算紧密结合,并对常见的处理工艺进行系统介绍,使学生对不同水质的水处理理论的方法有全面、系统的认识. 本课程的任务是：1) 基本掌握排水沟道系统的功能、结构和规划设计原理；2) 掌握排水沟道系统的水量计算和水力计算的理论和方法；3）系统完整地学习和掌握污水处理的基本概念、工程设计和运行管理的基础理论和方法；4）初步掌握污水物理及生物处理的设计、计算及运行管理方面的基本技能；5) 培养学生对污水处理工程基础理论的理解、掌握和分析运用能力，初步具备进行污水处理的科学研究能力。

6）辅以完整的课程设计,能够独立进行城市和工业企业排水沟道工程的规划设计，进行城市污水和工业废水处理厂的工艺优选和技术设计,编制工程设计文件；2、课程基本要求通过本课程的学习，学生应掌握排水沟道系统的功能、结构和规划设计原理；掌握排水沟道系统的水量计算和水力计算的理论和方法；辅以课程设计，能够独立进行城市和工业企业排水沟道工程的规划设计。

应基本掌握污水处理物理和生物处理的理论和设计原理，能合理正确地选择确定污水处理工艺并进行工程设计；辅以课程设计，能够独立进行城市污水和工业废水处理厂的工艺优选和技术设计，初步具备编制工程设计文件和进行科学研究的能力.3、课程教学主要内容[ 第一篇排水沟道系统］绪论1) 水污染控制工程的范围2) 排水沟道系统的基本概念和基本任务第一章排水沟道系统3）污水的分类和性质4) 排水系统的体制和选择5) 排水系统的主要组成部分6) 排水系统的规划设计及布置形式7）沟道及沟道系统上的附属构筑物8) 排水泵站第二章沟道水力学1) 概述沟道中的水流情况-—重力流，模拟流态——均匀流水力计算的基本要求：保证水流速度在一定范围内,不冲刷﹑不淤积；雨水可溢流,按满流设计；污水不可溢流,按非满流设计2）沟道水力计算的基本公式：Q=ωvv=（R2/3J1/2）/n3）水力计算图的使用4）水力计算中的几个限制值--为什么有这些限制，其值为多少5) 沟段的衔接6) 沟段水力计算举例7) 倒虹管的水力计算8）溢流井的水力计算第三章污水沟道系统的设计1) 污水设计流量的确定包括：居住区生活污水设计流量Q1﹑工厂生产区生活污水设计流量Q2﹑工厂生产的工业废水设计流量Q32) 污水沟道系统的平面布置3) 污水沟道的水力计算重要概念：设计沟段﹑控制点4）沟道平面图和纵剖面图的绘制第四章雨水沟道系统的设计1）雨水沟道系统的设计任务和原则2）雨量分析和暴雨公式降雨历时﹑降雨量﹑降雨强度﹑降雨频率﹑重现期3) 迳流理论与流量设计公式全面积迳流理论——基本概念：全流域迳流产生最大流量；最大流量来自设计暴雨雨峰时段的降雨量推理公式：Q=ψiF4）雨水沟道设计流量公式的应用5）雨水迳流调节6）雨水沟道系统的设计计算7) 城镇防洪第五章合流制沟道系统的设计1) 合流制沟道系统的适用条件及布置特点2) 合流污水水质特点及截流倍数3）截流式合流制沟道的水力计算第六章小区排水系统及其设计特点（不作为考试要求）1）小区的排水体制及系统组成2）排水量计算3) 沟道布置特点4) 水力计算特点第七章沟道施工和养护（不作为考试要求）1）沟管的结构与接头2) 沟管的基础3) 沟道的管理养护[ 第二篇污水的物理及生物处理 ]第八章污水水质及污水出路1）污水的分类及水质2) 水质指标及意义3) 水体污染、水体自净及污水在水环境中的迁移和转化4）水质标准第九章污水的物理处理1) 格栅和筛网2）沉淀的基础理论3）沉砂池4）沉淀池5）隔油和破乳6) 浮上法第十章污水生物处理的基本概念和生化反应动力学基础1) 污水的好氧生物处理和厌氧生物处理2）微生物的生长规律和生长环境3）反应速度和反应级数4) 米歇里斯－门坦（Michaelis—Menten）方程式5) 莫诺特（Monod）方程式6）污水生物处理工程的基本数学模式第十一章稳定塘和污水的土地处理1）稳定塘2) 污水土地处理第十二章污水的好氧生物处理（一）——生物膜法1）生物滤池2) 生物转盘3) 生物接触氧化法4) 生物流化床第十二章污水的好氧生物处理(二）-—活性污泥法1) 活性污泥法基本概念2) 曝气池和曝气设备3）活性污泥法的发展和演变4) 活性污泥法的设计计算和系统工艺设计5）活性污泥法系统设计和运行中的一些重要问题6) 二次沉淀池第十三章污水的厌氧生物处理1) 厌氧生物处理的基本原理2) 污水的厌氧生物处理3) 厌氧生物处理法的设计4）厌氧和好氧工艺的联合运行第十四章城市污水的深度处理1) 氮、磷的去除2) 城市污水的三级处理第十五章污泥的处理和处置1）污泥的来源、性质和数量2）污泥的最终处置及其前期预处理3）污泥浓缩4) 污泥的稳定5) 污泥的调理6）污泥脱水7）污泥的干燥与焚烧8) 污泥的管道输送第十六章污水处理厂的设计1）污水处理厂厂址选择2）处理方法和流程的选择3）污水处理厂的平面布置4）污水处理厂的高程布置实验或课程设计的内容本课程课堂教学期间，宜结合教学进度和内容适时安排2次现场实践教学，以加强学生的工程实践认识。

水污染控制工程（上册）复习题第一章排水管渠系统一、填空1、污水按照来源不同，可分为生活污水、工业废水、降水3类。

2、根据不同的要求，经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。

3、排水系统的体制一般分为：合流制和分流制两种类型。

二、简答题1、污水分为几类，其性质特征是什么？答：按照来源的不同，污水可分为生活污水、工业废水和降水3类。

生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等，以及常在粪便中出现的病原微生物，如寄生虫卵和肠西传染病菌等。

工业废水是指工业生产中所排出的废水，来自车间或矿场。

由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同，使工业废水的水质变化很大。

降水即大气降水，包括液态降水和固态降水，一般比较清洁，但其形成的径流量较大，则危害较大。

2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：1.排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。

2.排水体制：采用不同的污水排除方式所形成的排水系统，也称排水制度。

3．排水体制分类：A．合流制：优点：工程造价投资少，缺点：对水体污染严重。

B．分流制：缺点：工程造价投资巨大，优点：对环境污染很小。

3、排水系统主要由哪几部分组成，各部分的用途是什么？答：1.管渠系统：收集和输送废水的工程设施。

2.污水厂：改善水质和回收利用污水的工程设施。

3.出水口：净化后废水排入水体的工程措施。

4、排水系统布置形式有哪几种？答：排水系统的布置形式有：正交式、截流式、平行式、分区式、分散式、环绕式。

5、排水管道材料主要有哪些？答：1.混凝土管2.钢筋混凝土管3.塑料管和玻璃钢管4.陶土管5.金属管第二、三章污水管道系统的设计计算一、填空题1.污水在管道中的水深h和管道直径D的比值称为（充满度），当h/D=1时称为（满流）；h/D<1时称为（非满流）。

环保排水沟施工方案注重生态保护减少水污染近年来，随着城市化进程的不断加快，水污染问题日益严重，给环境和人民的健康带来了巨大的威胁。

针对排水沟施工中产生的水污染问题，环保排水沟施工方案应运而生。

本文将重点探讨环保排水沟施工方案，旨在注重生态保护和减少水污染。

一、环保排水沟施工方案简介环保排水沟施工方案是一种以绿色环保为导向的工程方案，旨在减少施工对环境和水质的污染，确保排水沟的功能和效益，并降低生态破坏风险。

二、环保排水沟施工方案的设计原则1. 生态保护原则环保排水沟施工方案应注重保护当地动植物物种，合理保护生态环境，避免对当地生态系统的破坏。

2. 水污染减少原则基于环境保护的角度，环保排水沟施工方案应采用合理的材料和技术，减少对水环境的污染，保证水质的清洁。

3.可持续发展原则环保排水沟施工方案应注重可持续发展，综合考虑经济效益和社会效益，确保项目长期稳定运行。

三、环保排水沟施工方案的技术要点1. 施工材料选择在环保排水沟的施工中，应优先选择环保材料，如可降解材料和回收利用材料。

同时，减少对环境的污染，尽量避免使用有害物质。

2. 施工工艺优化采用先进的施工工艺和设备，减少施工噪音和粉尘，避免对周边居民和生态环境的影响。

3. 水污染防控措施环保排水沟施工过程中，应设置沉淀池和过滤网等设施，对施工过程中产生的污水进行处理，确保水质符合排放标准。

四、环保排水沟施工方案的生态保护措施1. 生态植被保护在施工过程中，应保护现有生态植被，采取有效措施减少破坏，保护植被的生存环境。

2. 河道生态恢复根据所在地区的河流生态环境特点，制定合理的恢复方案，恢复河道的生态功能。

3. 水域生物保护对施工过程中的水域生物进行保护，采用合理的方式迁移水生动植物，减少水域生态系统的破坏。

五、环保排水沟施工方案的效益与风险环保排水沟施工方案的实施将带来以下效益：1. 降低水污染：通过有效的工程措施和管理措施，减少施工过程中对水环境的污染风险。
