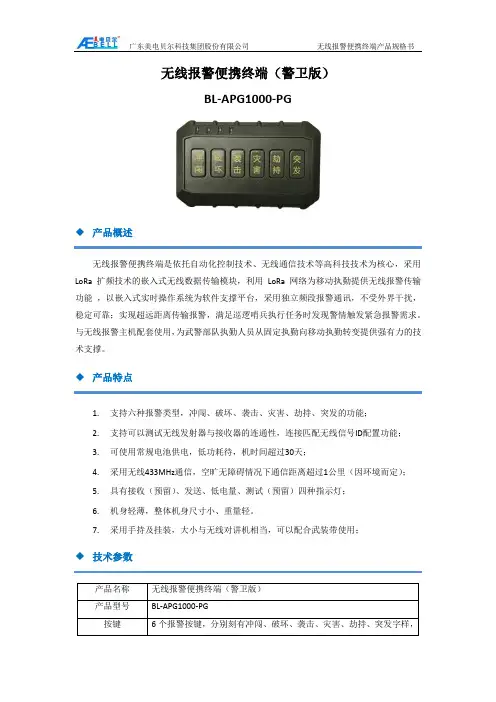

广东美电贝尔科技集团股份有限公司无线报警便携终端产品规格书
无线报警便携终端（警卫版）
BL-APG1000-PG
◆产品概述
无线报警便携终端是依托自动化控制技术、无线通信技术等高科技技术为核心，采用LoRa 扩频技术的嵌入式无线数据传输模块，利用LoRa网络为移动执勤提供无线报警传输功能，以嵌入式实时操作系统为软件支撑平台，采用独立频段报警通讯，不受外界干扰，稳定可靠；实现超远距离传输报警，满足巡逻哨兵执行任务时发现警情触发紧急报警需求。
与无线报警主机配套使用，为武警部队执勤人员从固定执勤向移动执勤转变提供强有力的技术支撑。
◆产品特点
1.支持六种报警类型，冲闯、破坏、袭击、灾害、劫持、突发的功能；
2.支持可以测试无线发射器与接收器的连通性，连接匹配无线信号ID配置功能；
3.可使用常规电池供电，低功耗待，机时间超过30天；
4.采用无线433MHz通信，空旷无障碍情况下通信距离超过1公里（因环境而定）；
5.具有接收（预留）、发送、低电量、测试（预留）四种指示灯；
6.机身轻薄，整体机身尺寸小、重量轻。
7.采用手持及挂装，大小与无线对讲机相当，可以配合武装带使用；
◆技术参数
尺寸说明。
数字电路课程设计报告书课题名称 多路报警器设计报告姓 名 袁益平 学 号 *******-10 院 系 通信与电子工程学院专 业 物理学 指导教师叶 勇2012.6.20※※※※※※※※※※※ ※※ ※※※※※※※※※2010级物理学数字电子技术课程设目录1、设计任务与要求1.1、设计一种防盗报警器，适用于仓库、等地防盗报警1.2、功能要求1.3、设计本报警器所需的直流稳压电源2、总体方案设计2.1、方案选择与论证2.2、报警器的原理框图如图2-1所示2.3、总体电路图3、单元电路设计及说明3.1、电源电路设计及说明3.1.1 电源电路设计方案3.1.2 电源电路图3.1.3 电源电路相关说明3.2、控制电路设计及说明3.2.1 控制电路设计方案3.2.2 控制电路图3.2.3 控制电路相关说明3.3、报警声产生电路3.3.1 报警声产生电路设计方案3.3.2 报警声产生电路图3.3.3 报警声产生电路图相关说明3.4 单元电路间的连接方法4、电路参数计算4.1 电源电路参数计算4.2 控制电路参数计算4.3 报警声产生电路参数5、电路元件的选择6、收获与体会7、参考文献1、设计任务与要求1.1、设计一种防盗报警器，适用于仓库、等地防盗报警1.2、功能要求（1）防盗路数可根据需要任意设定。
（2）在同一地点（值班室）可监视多处的安全情况，一旦出现偷盗，用指示灯显示相应的地点，并通过扬声器发出报警声响。
（3）设置不间断电源，当电网停电时，备用直流电源自动转换供电。
（4）本报警器可用于医院住院病人有线“呼叫”。
1.3、设计本报警器所需的直流稳压电源2、总体方案设计2.1、方案选择与论证防盗报警器的关键部分是报警控制电路，由控制电路控制声、光报警信号的产生。
下面列出两种方案：方案一：采用运算放大器进行控制。
运算放大器可将由传感器获得的微弱信号进行放大，从而使电路发出声、光等报警信号。
正常情况下，运算放大器不工作，直到有信号时才工作，将信号放大后送入NE555时基电路和阻容组件组成音调振荡器，输出音频信号使扬声器发声报警。
无线报警器怎么操作方法无线报警器是一种利用无线技术进行报警信号传输的安全设备。
它具有便捷安装、操作简单、使用灵活等特点，广泛应用于家庭、商铺、办公室等场所的安防领域。
下面将详细介绍无线报警器的操作方法。
无线报警器一般由报警主机、报警探测器、遥控器等组成。
首先，我们需要准备好相应的设备，并了解其功能和使用方法。
1. 安装无线报警器首先，选择一个合适的位置来安装报警主机。
通常，这个位置应该是离电源插座较近的地方，以便供电。
同时，还需要考虑到报警信号的传输距离，所以必须保证报警主机与探测器之间没有大的阻碍物，例如墙壁、家具等。
然后，将报警主机插入电源插座，并将其与电话线连接。
接下来，我们需要安装报警探测器。
根据不同的需求，可以选择不同类型的探测器，例如红外探测器、门磁探测器等。
将探测器安装在需要监控的区域，例如房间的角落、门窗等位置。
注意，安装时需要保持探测器与报警主机之间的无线信号畅通。
2. 进行系统设置安装完毕后，我们需要对报警系统进行设置。
首先，通过遥控器打开报警主机。
然后进入系统设置界面，根据需要设置报警延时时间、报警声音等参数。
另外，还可以设置报警电话号码，当有报警时会自动拨打该电话号码。
如果有多个号码，可以设置为循环拨打，直到有人接听为止。
3. 进行防区设置接下来，我们需要对报警系统的防区进行设置。
防区即被报警探测器所监控的区域，例如大门、窗户等。
通过遥控器或报警主机上的按键，选择要设置的防区。
然后，将对应的报警探测器与该防区绑定。
每个防区可以绑定多个探测器，以增加安全性和灵敏度。
4. 进行遥控器设置遥控器是操作报警系统的关键设备之一。
通过遥控器，我们可以方便地对报警器进行布防和撤防操作。
首先，需要将遥控器与报警主机进行配对，以确保信号的匹配性。
然后，根据需要设置遥控器的功能键。
例如，将某个键设置为布防键，将另一个键设置为撤防键。
5. 进行测试和维护在全部设置完成后，我们需要对报警系统进行测试。
无线火灾报警系统解决方案随着科技的不断进步和人们对生命安全意识的提高，火灾报警系统逐渐成为了各类建筑物的必备设施。
然而，传统有线火灾报警系统在一些特殊环境下存在一系列的问题，例如布线复杂、维护困难以及易被破坏等。
为了解决这些问题，无线火灾报警系统应运而生。
无线火灾报警系统是利用现代无线通信技术，实现火灾监测、信息传输与联动控制的可靠设备。
本文将介绍无线火灾报警系统的解决方案，并阐述其优势和具体应用场景。
一、行业背景及需求分析随着城市化进程的加快，公共建筑、商业中心、宾馆酒店等场所纷纷涌现。
这些场所人员密集，日常消防安全变得尤为重要。
然而，在传统有线火灾报警系统中更换或添加喷淋头等设备时会因需要进行大量工事造成较高费用，并且受其他已经装修妥当设施影响比较大；同时，在历史建筑等特殊场所，由于保护性考虑需要减少破坏性的工事。
因此，人们对无线火灾报警系统提出了更高的需求。
无线火灾报警系统应能够适应各类建筑结构和环境特点，具有良好的可靠性、可扩展性和便捷性。
二、1. 传感器技术作为火灾监测的核心组成部分，传感器技术在无线火灾报警系统中起到至关重要的作用。
通过温度、烟雾或气体传感器能够实时感知周围环境，并将信号转化为电信号进行数据处理和传输。
同时，无线传感器可以与控制中心进行无缝连接，并将信息及时反馈给用户。
2. 通信技术通信技术是保证无线火灾报警系统正常运行的基础。
当前主流的通信技术包括Wi-Fi、蓝牙、Zigbee等。
这些技术既满足了长距离数据传输的要求，也能够有效降低功耗并提高设备之间的互联性。
通过合理选择与配置通信技术，可以实现无线火灾报警系统的高效运行。
3. 云平台技术无线火灾报警系统的云平台技术是解决方案中不可或缺的一部分。
通过将传感器数据上传到云端服务器进行处理和存储，用户能够随时监测和管理火灾报警设备。
同时，云平台还能提供更加智能化的功能，例如数据分析、预警系统和远程控制等，为用户提供全面的服务支持。
无线报警器工作原理
无线报警器是一种用于提供安全防护的电子设备。
它通过无线通信技术将报警信号传输给接收器，并触发相应的警报系统。
无线报警器的工作原理可以分为以下几个步骤：
1. 传感器检测：无线报警器通常配备多种传感器，如红外线传感器、微波传感器、烟雾传感器等。
这些传感器能够感知周围的物体、动作或环境变化。
2. 信号处理：传感器会检测到物体或动作后，将信号传输给内部的信号处理器。
信号处理器会对传感器信号进行处理和分析，并确定是否触发报警。
3. 无线通信：当触发报警条件满足时，信号处理器会将报警信号发送给无线模块。
无线模块使用无线通信技术，如射频(RF)或红外线(IR)等，将报警信号传输给接收器。
4. 接收器接收信号：报警信号到达接收器后，接收器会解码信号并触发相应的警报系统，如声音警报、闪光灯、手机短信或云端推送等。
接收器通常安装在用户可以方便接收报警信息的位置。
5. 用户响应：一旦接收到报警信号，用户可以根据报警情况采取适当的响应措施，如报警处置、联系安保人员或紧急救援等。
需要注意的是，无线报警器还需要依靠电池或外部电源供电，以提供持久的工作时间。
为了确保报警系统的可靠性，无线报
警器通常还具备防拆功能，一旦被人为破坏或拆卸，也能触发报警。
这样可以有效地提升安全性和防护能力。
ICS 43.040.10T 35DB44 广东省地方标准DB 44/ XXXXX—XXXX无线火灾自动报警系统Wireless automatic fire alarm system（征求意见稿）XXXX - XX - XX发布XXXX - XX - XX实施广东省质量技术监督局发布目次目次 (2)前言 (4)第一部分：无线火灾自动报警系统及组件通用要求 (5)1 范围 (5)2 规范性引用文件 (5)3 术语和定义 (5)4分类 (8)5要求 (8)6试验 (16)7检验规则 (34)8标志 (34)第二部分：无线火灾自动报警系统设计规范 (36)1 总则 (36)2 基本规定 (36)3 消防联动控制设计 (37)4 火灾探测器的选择 (37)5 系统设备的设置 (38)6 系统供电 (38)7 布线 (38)8引用标准名录 (38)第三部分：无线火灾自动报警系统施工及验收规范 (39)1 总则 (39)2 基本规定 (39)3 系统施工 (40)4 系统调试 (44)5 系统的验收 (49)DBXX/ XXXXX—XXXX6 系统的使用和维护 (51)7 引用标准名录 (52)本标准用词说明 (53)3前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由广东省公安消防总队提出。
本标准由广东省消防标准化技术委员会归口。
本标准主要起草单位：广东省公安消防总队、公安部沈阳消防研究所、广州瀚润计算机信息科技有限公司、深圳市赋安安全系统有限公司、深圳市泛海三江电子有限公司、广州力天创纪科技发展有限公司、广东省标准化研究院。
本标准主要起草人：DBXX/ XXXXX—XXXX 第一部分：无线火灾自动报警系统及组件通用要求1 范围本部分规定了无线火灾自动报警系统及其所有组件的性能要求和测试方法。
本部分适用于一般工业与民用建筑中安装使用的无线火灾自动报警系统。
其他环境中安装的具有特殊性能的无线火灾自动报警系统，除特殊要求应由有关标准另行规定外，亦可参考本标准。

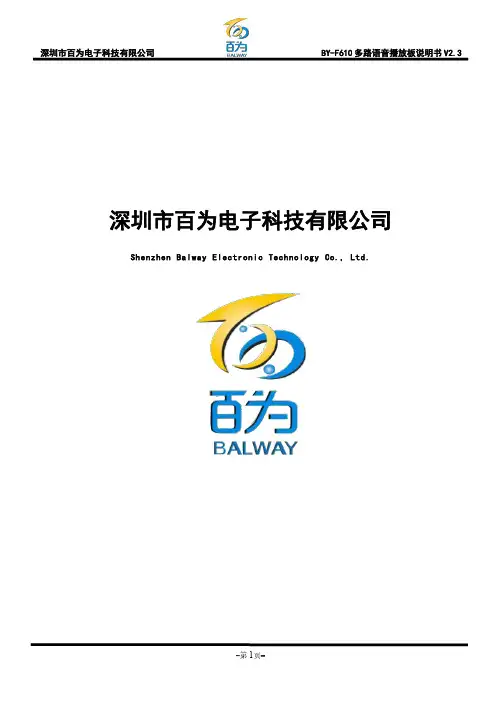

深圳市百为电子科技有限公司BY-F610多路语音播放板说明书V2.3深圳市百为电子科技有限公司Shenzhen Balway Electronic Technology Co.,Ltd.BY-F610语音播放板使用说明书V2.3BY-F610是深圳市百为电子科技有限公司自主研发的一款专门针对工业控制/门禁/游乐设备市场的高稳定性自带内存的语音播放板。
此语音播放板，支持DC9-26V宽电压供电，可以直接驱动8欧1-5W喇叭，自带8M BYTE FLASH存储芯片，支持U盘扩展，板载拨动开关可实现8种播放模式切换实现不同的控制功能，自带有多种保护电路。
1、产品特点支持MP3和WAV格式音频播放，让音频来源更为丰富；双声道立体声DAC24bit解码，确保语音信息的保真度；支持直流9～26V电压输入，采用开关电源降压，功耗低；自带8M字节内存，GD25Q64[8M字节]1Byte=8Bit，支持32G以内U盘扩展；无需安装其他上位机软件软件和使用下载器,USB直接连接电脑即可拷贝语音内容；支持8路0V无源开关量/低电平一对一控制播放（标准版）；支持6路3-24V有源开关量/高电平一对一控制播放（高电平版）；支持6路无线遥控一对一控制播放（遥控版）；支持21路开关量组合控制播放（扩展版）；标准UART串口控制，支持255路TTL串口通讯控制；可外接TTL转232/485通讯模块控制；支持8种播放模式选择，可直接通过拨码开关调节，使用范围更广；自带音量调节旋钮,支持3.5耳机座音频输出，可外接耳机或音响；按工业级要求设计，具有较强的抗干扰能力。
2、技术参数(测试条件：VDD=12V,T=25℃)参数条件值单位工作电压直流电源7-30V输出功率RL=3Ω，d=10%3W RL=4Ω，d=10% 2.5W RL=8Ω，d=10% 1.8W信噪比85dB待机电流15MA最大工作电流DC12V500MA工作环境温度室内-25～65℃工作环境湿度室内20～80%3、控制端口及接线端口介绍（需要用到串口通讯的客户，可向我司索取BY-F610串口通讯说明书)控制端功能接线端功能通讯口TX/RX/GND(TTL串口通讯）VCC+接电源正极（DC9-26V)喇叭口支持接8欧1-5W无源喇叭GND-接电源负极USB座接电脑下载音频，可插U盘扩展K1-K8低电平或无源开关量控制第1-8段音频（标准版）耳机孔可接耳机/功放/音响K1-K5高电平或有源开关量控制第1-6段音频（高电平版）电位器音量控制旋钮（调节喇叭）OGND公共地拨动开关调节播放模式，修改模式需重新通电（不同模式对应功能，参考模式功能表）4、控制说明4.1、标准版：8路低电平(0V)或无源开关量控制接线介绍图※供电接VCC+,GND-；K1-K8：给低电平信号或与GND触发播放第1-8段音频；注意：外接低电平信号控制时，如信号来源的供电与播放板不是同一个电源，需要共地；4.2、高电平版：6路高电平（3-24V)或有源开关量控制接线介绍图※供电接VCC+,GND-；K1-K6：给高电平信号或与VCC触发播放第1-6段音频；注意：外接高电平信号控制时，如信号来源的供电与播放板不是同一个电源，需要共地；4.3、遥控版：无线遥控器控制介绍（其它版本无遥控器及无线控制功能）※标准版的基础上增加无线遥控功能，遥控按钮1-6对应K1-K6功能；遥控距离0-50米（不同环境下，屏蔽遮挡情况不同，无线控制距离不同）4.4、扩展版：21路开关量组合控制播放介绍（VGND、K1\K2\K3\K4\K5\K6组合）K1-VGND 触发播放音频一K1-K3触发播放音频八K2-K6触发播放音频十五K2-VGND 触发播放音频二K1-K4触发播放音频九K3-K4触发播放音频十六K3-VGND 触发播放音频三K1-K5触发播放音频十K3-K5触发播放音频十七K4-VGND 触发播放音频四K1-K6触发播放音频十一K3-K6触发播放音频十八K5-VGND 触发播放音频五K2-K3触发播放音频十二K4-K5触发播放音频十九K6-VGND 触发播放音频六K2-K4触发播放音频十三K4-K6触发播放音频二十K1-K2触发播放音频七K2-K5触发播放音频十四K5-K6触发播放音频二十一5、播放模式介绍（红色播码开关：出厂默认模式为000）（实物中打到“ON”上代表0，打到“1”、“2”或“3”上代表1，以下A,B,C 对应播码开关上1,2,3；）注意：修改模式后，必须要重新通电才可以生成新的模式.A B C 按键一对一触发功能（短按为触发，长按为短接）000按键接地，触发播放一遍停止，中途有触发无效；长按时间超过当前曲时，循环播放，在中途抬起播放完一遍停止001按键接地，ON/OFF 功能。

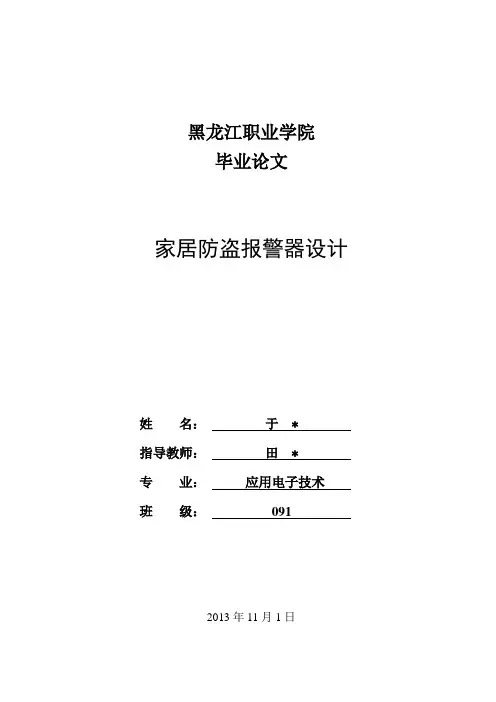

黑龙江职业学院毕业论文家居防盗报警器设计姓名：于 * 指导教师：田 * 专业：应用电子技术班级：0912013年11月1日黑龙江职业学院机电工程系毕业论文目录摘要 (1)引言 (2)1.绪论 (3)1.1设计的主要内容和意义 (3)1.1.1设计防盗报警器的内容 (3)1.1.2 设计防盗报警器的意义 (3)1.2防盗报警器的分类及其介绍 (3)1.2.1 被动式红外传感器 (3)1.2.2主动式红外探测器 (3)2.硬件电路的设计 (4)2.1家居防盗报警器的硬件组成 (4)2.2家居防盗报警器的硬件设计 (4)2.2.1 电源设计 (4)2.2.2 人体红外采集电路设计 (5)2.2.3 控制、显示电路设计 (6)3.软件的设计 (13)3.1 KEIL应用 (13)3.2 PROTEL99SE应用 (13)3.3程序流程图 (15)4.系统分析与调试 (16)结论 (18)参考文献 (19)致谢 (20)附录1 原理图 (21)附录2 仿真图 (22)附录3 源程序 (23)黑龙江农业经济职业学院机电工程系毕业论文家居防盗报警器摘要：该报警器具有误报率较低、安装和配置容易、成本低、能量消耗少、使用非常方便的特点。
