无线报警器怎么操作方法无线报警器是一种利用无线技术进行报警信号传输的安全设备。
它具有便捷安装、操作简单、使用灵活等特点，广泛应用于家庭、商铺、办公室等场所的安防领域。
下面将详细介绍无线报警器的操作方法。
无线报警器一般由报警主机、报警探测器、遥控器等组成。
首先，我们需要准备好相应的设备，并了解其功能和使用方法。
1. 安装无线报警器首先，选择一个合适的位置来安装报警主机。
通常，这个位置应该是离电源插座较近的地方，以便供电。
同时，还需要考虑到报警信号的传输距离，所以必须保证报警主机与探测器之间没有大的阻碍物，例如墙壁、家具等。
然后，将报警主机插入电源插座，并将其与电话线连接。
接下来，我们需要安装报警探测器。
根据不同的需求，可以选择不同类型的探测器，例如红外探测器、门磁探测器等。
将探测器安装在需要监控的区域，例如房间的角落、门窗等位置。
注意，安装时需要保持探测器与报警主机之间的无线信号畅通。
2. 进行系统设置安装完毕后，我们需要对报警系统进行设置。
首先，通过遥控器打开报警主机。
然后进入系统设置界面，根据需要设置报警延时时间、报警声音等参数。
另外，还可以设置报警电话号码，当有报警时会自动拨打该电话号码。
如果有多个号码，可以设置为循环拨打，直到有人接听为止。
3. 进行防区设置接下来，我们需要对报警系统的防区进行设置。
防区即被报警探测器所监控的区域，例如大门、窗户等。
通过遥控器或报警主机上的按键，选择要设置的防区。
然后，将对应的报警探测器与该防区绑定。
每个防区可以绑定多个探测器，以增加安全性和灵敏度。
4. 进行遥控器设置遥控器是操作报警系统的关键设备之一。
通过遥控器，我们可以方便地对报警器进行布防和撤防操作。
首先，需要将遥控器与报警主机进行配对，以确保信号的匹配性。
然后，根据需要设置遥控器的功能键。
例如，将某个键设置为布防键，将另一个键设置为撤防键。
5. 进行测试和维护在全部设置完成后，我们需要对报警系统进行测试。

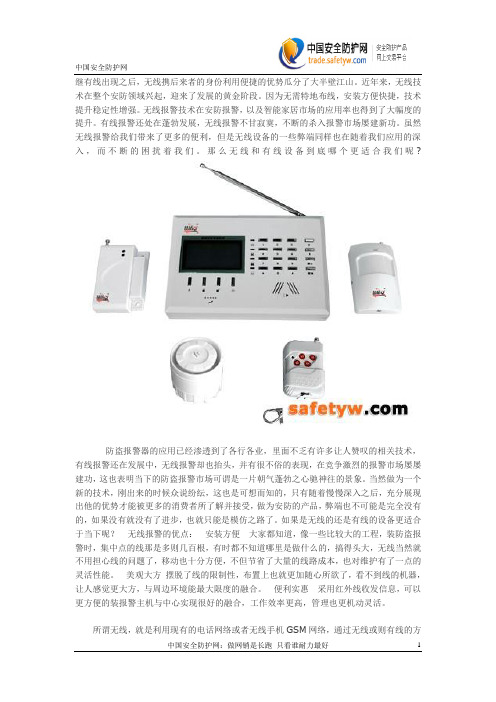

继有线出现之后，无线携后来者的身份利用便捷的优势瓜分了大半壁江山。
近年来，无线技术在整个安防领域兴起，迎来了发展的黄金阶段。
因为无需特地布线，安装方便快捷，技术提升稳定性增强。
无线报警技术在安防报警，以及智能家居市场的应用率也得到了大幅度的提升。
有线报警还处在蓬勃发展，无线报警不甘寂寞，不断的杀入报警市场屡建新功。
虽然无线报警给我们带来了更多的便利，但是无线设备的一些弊端同样也在随着我们应用的深入，而不断的困扰着我们。
那么无线和有线设备到底哪个更适合我们呢?防盗报警器的应用已经渗透到了各行各业，里面不乏有许多让人赞叹的相关技术，有线报警还在发展中，无线报警却也抬头，并有很不俗的表现，在竞争激烈的报警市场屡屡建功，这也表明当下的防盗报警市场可谓是一片朝气蓬勃之心驰神往的景象。
当然做为一个新的技术，刚出来的时候众说纷纭，这也是可想而知的，只有随着慢慢深入之后，充分展现出他的优势才能被更多的消费者所了解并接受，做为安防的产品，弊端也不可能是完全没有的，如果没有就没有了进步，也就只能是模仿之路了。
如果是无线的还是有线的设备更适合于当下呢？无线报警的优点：安装方便大家都知道，像一些比较大的工程，装防盗报警时，集中点的线那是多则几百根，有时都不知道哪里是做什么的，搞得头大，无线当然就不用担心线的问题了，移动也十分方便，不但节省了大量的线路成本，也对维护有了一点的灵活性能。
美观大方摆脱了线的限制性，布置上也就更加随心所欲了，看不到线的机器，让人感觉更大方，与周边环境能最大限度的融合。
便利实惠采用红外线收发信息，可以更方便的装报警主机与中心实现很好的融合，工作效率更高，管理也更机动灵活。
所谓无线，就是利用现有的电话网络或者无线手机GSM网络，通过无线或则有线的方式，连通主人电话，或者手机，实现远程防盗功能的电子产品。
深安报警器采用美国进口原装芯片，微电脑控制技术，是集传感探测、通讯、计算机于一体的智能化、全数码、多功能的新一代技防精品。

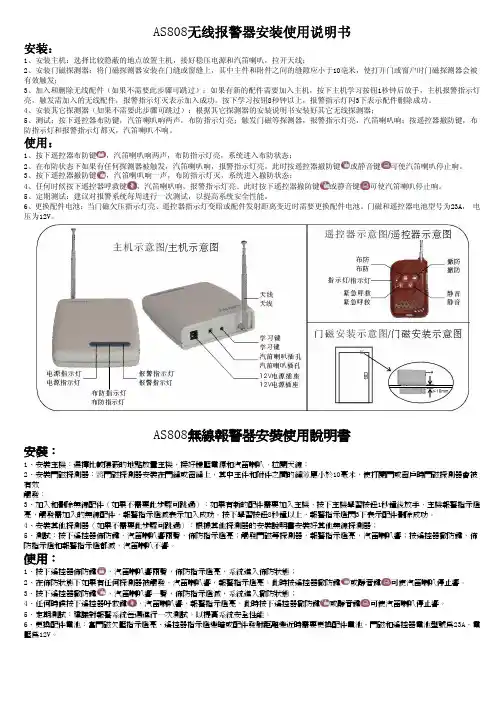

AS808无线报警器安装使用说明书安装：1、安装主机：选择比较隐蔽的地点放置主机，接好稳压电源和汽笛喇叭，拉开天线；2、安装门磁探测器：将门磁探测器安装在门缝或窗缝上，其中主件和附件之间的缝隙应小于10毫米，使打开门或窗户时门磁探测器会被有效触发；3、加入和删除无线配件（如果不需要此步骤可跳过）：如果有新的配件需要加入主机，按下主机学习按钮1秒钟后放手，主机报警指示灯亮，触发需加入的无线配件，报警指示灯灭表示加入成功。
按下学习按钮8秒钟以上，报警指示灯闪3下表示配件删除成功。
4、安装其它探测器（如果不需要此步骤可跳过）：根据其它探测器的安装说明书安装好其它无线探测器；5、测试：按下遥控器布防键，汽笛喇叭响两声，布防指示灯亮；触发门磁等探测器，报警指示灯亮，汽笛喇叭响；按遥控器撤防键，布防指示灯和报警指示灯都灭，汽笛喇叭不响。
使用：1、按下遥控器布防键，汽笛喇叭响两声，布防指示灯亮，系统进入布防状态；2、在布防状态下如果有任何探测器被触发，汽笛喇叭响，报警指示灯亮。
此时按遥控器撤防键或静音键可使汽笛喇叭停止响。
3、按下遥控器撤防键，汽笛喇叭响一声，布防指示灯灭，系统进入撤防状态；4、任何时候按下遥控器呼救键，汽笛喇叭响，报警指示灯亮。
此时按下遥控器撤防键或静音键可使汽笛喇叭停止响。
5、定期测试：建议对报警系统每周进行一次测试，以提高系统安全性能。
6、更换配件电池：当门磁欠压指示灯亮、遥控器指示灯变暗或配件发射距离变近时需要更换配件电池。
门磁和遥控器电池型号为23A，电压为12V。
AS808無線報警器安裝使用說明書安裝：1、安裝主機：選擇比較隱蔽的地點放置主機，接好穩壓電源和汽笛喇叭，拉開天線；2、安裝門磁探測器：將門磁探測器安裝在門縫或窗縫上，其中主件和附件之間的縫隙應小於10毫米，使打開門或窗戶時門磁探測器會被有效觸發；3、加入和刪除無線配件（如果不需要此步驟可跳過）：如果有新的配件需要加入主機，按下主機學習按鈕1秒鐘後放手，主機報警指示燈亮，觸發需加入的無線配件，報警指示燈滅表示加入成功。

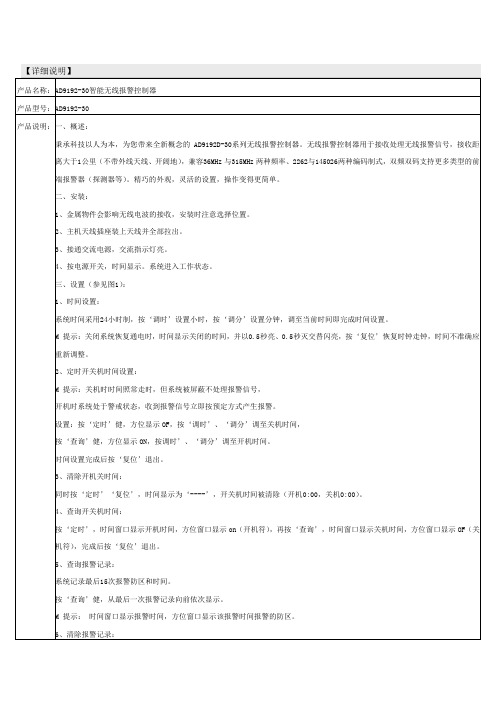

【详细说明】产品名称：A D9192-30智能无线报警控制器产品型号：A D9192-30产品说明：一、概述：秉承科技以人为本，为您带来全新概念的AD9192D-30系列无线报警控制器。
无线报警控制器用于接收处理无线报警信号，接收距离大于1公里（不带外线天线、开阔地），兼容36MHz与315MHz两种频率、2262与145026两种编码制式，双频双码支持更多类型的前端报警器（探测器等）。
精巧的外观，灵活的设置，操作变得更简单。
二、安装：1、金属物件会影响无线电波的接收，安装时注意选择位置。
2、主机天线插座装上天线并全部拉出。
3、接通交流电源，交流指示灯亮。
4、按电源开关，时间显示。
系统进入工作状态。
三、设置（参见图1）：1、时间设置：系统时间采用24小时制，按‘调时’设置小时，按‘调分’设置分钟，调至当前时间即完成时间设置。
M 提示：关闭系统恢复通电时，时间显示关闭的时间，并以0.5秒亮、0.5秒灭交替闪亮，按‘复位’恢复时钟走钟，时间不准确应重新调整。
2、定时开关机时间设置：M 提示：关机时时间照常走时，但系统被屏蔽不处理报警信号，开机时系统处于警戒状态，收到报警信号立即按预定方式产生报警。
设置：按‘定时’健，方位显示OF，按‘调时’、‘调分’调至关机时间，按‘查询’健，方位显示ON，按调时’、‘调分’调至开机时间。
时间设置完成后按‘复位’退出。
3、清除开机关时间：同时按‘定时’‘复位’，时间显示为‘----’，开关机时间被清除（开机0:00，关机0:00）。
4、查询开关机时间：按‘定时’，时间窗口显示开机时间，方位窗口显示on（开机符），再按‘查询’，时间窗口显示关机时间，方位窗口显示OF（关机符），完成后按‘复位’退出。
5、查询报警记录：系统记录最后15次报警防区和时间。
按‘查询’健，从最后一次报警记录向前依次显示。
M 提示：时间窗口显示报警时间，方位窗口显示该报警时间报警的防区。
6、清除报警记录：记录被清除无法再恢复，请谨用！同时按‘查询’‘复位’1秒以上直至时间显示‘----’，按‘复位’退出。

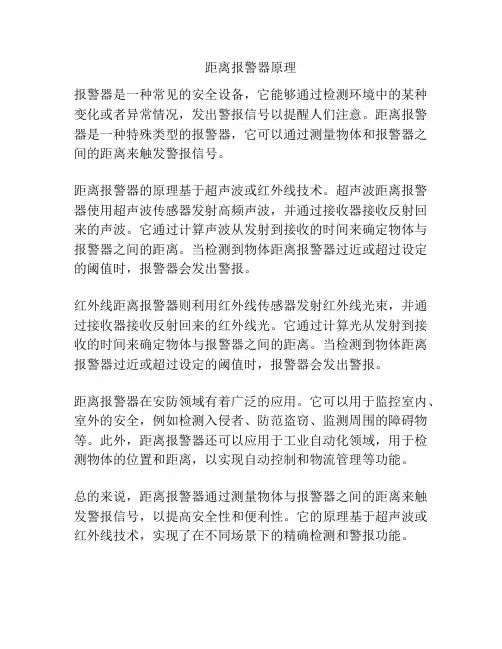

距离报警器原理
报警器是一种常见的安全设备，它能够通过检测环境中的某种变化或者异常情况，发出警报信号以提醒人们注意。
距离报警器是一种特殊类型的报警器，它可以通过测量物体和报警器之间的距离来触发警报信号。
距离报警器的原理基于超声波或红外线技术。
超声波距离报警器使用超声波传感器发射高频声波，并通过接收器接收反射回来的声波。
它通过计算声波从发射到接收的时间来确定物体与报警器之间的距离。
当检测到物体距离报警器过近或超过设定的阈值时，报警器会发出警报。
红外线距离报警器则利用红外线传感器发射红外线光束，并通过接收器接收反射回来的红外线光。
它通过计算光从发射到接收的时间来确定物体与报警器之间的距离。
当检测到物体距离报警器过近或超过设定的阈值时，报警器会发出警报。
距离报警器在安防领域有着广泛的应用。
它可以用于监控室内、室外的安全，例如检测入侵者、防范盗窃、监测周围的障碍物等。
此外，距离报警器还可以应用于工业自动化领域，用于检测物体的位置和距离，以实现自动控制和物流管理等功能。
总的来说，距离报警器通过测量物体与报警器之间的距离来触发警报信号，以提高安全性和便利性。
它的原理基于超声波或红外线技术，实现了在不同场景下的精确检测和警报功能。

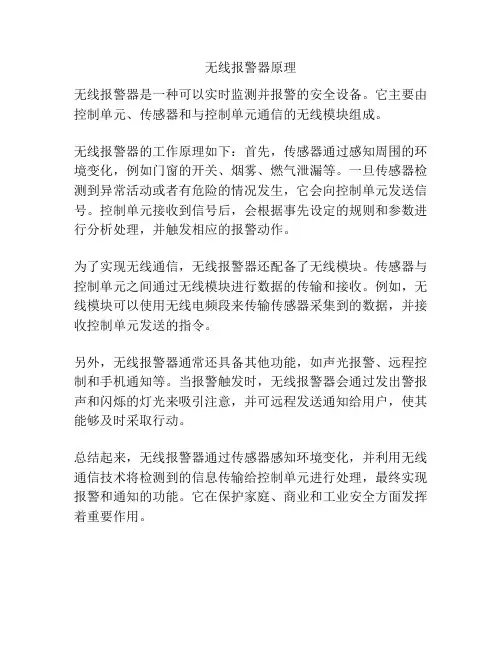

无线报警器原理
无线报警器是一种可以实时监测并报警的安全设备。
它主要由控制单元、传感器和与控制单元通信的无线模块组成。
无线报警器的工作原理如下：首先，传感器通过感知周围的环境变化，例如门窗的开关、烟雾、燃气泄漏等。
一旦传感器检测到异常活动或者有危险的情况发生，它会向控制单元发送信号。
控制单元接收到信号后，会根据事先设定的规则和参数进行分析处理，并触发相应的报警动作。
为了实现无线通信，无线报警器还配备了无线模块。
传感器与控制单元之间通过无线模块进行数据的传输和接收。
例如，无线模块可以使用无线电频段来传输传感器采集到的数据，并接收控制单元发送的指令。
另外，无线报警器通常还具备其他功能，如声光报警、远程控制和手机通知等。
当报警触发时，无线报警器会通过发出警报声和闪烁的灯光来吸引注意，并可远程发送通知给用户，使其能够及时采取行动。
总结起来，无线报警器通过传感器感知环境变化，并利用无线通信技术将检测到的信息传输给控制单元进行处理，最终实现报警和通知的功能。
它在保护家庭、商业和工业安全方面发挥着重要作用。

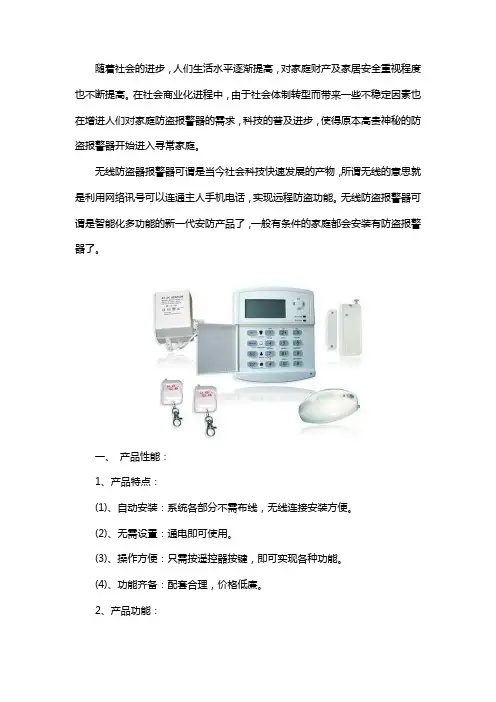

随着社会的进步，人们生活水平逐渐提高，对家庭财产及家居安全重视程度也不断提高。
在社会商业化进程中，由于社会体制转型而带来一些不稳定因素也在增进人们对家庭防盗报警器的需求，科技的普及进步，使得原本高贵神秘的防盗报警器开始进入寻常家庭。
无线防盗器报警器可谓是当今社会科技快速发展的产物，所谓无线的意思就是利用网络讯号可以连通主人手机电话，实现远程防盗功能。
无线防盗报警器可谓是智能化多功能的新一代安防产品了，一般有条件的家庭都会安装有防盗报警器了。
一、产品性能：1、产品特点：(1)、自动安装：系统各部分不需布线，无线连接安装方便。
(2)、无需设置：通电即可使用。
(3)、操作方便：只需按遥控器按键，即可实现各种功能。
(4)、功能齐备：配套合理，价格低廉。
2、产品功能：(1)、红外人体探测器：在警戒空间，探测非法活动人体并报警。
(2)、门窗防撬报警器：通过门磁探测非法打开门、窗并报警。
(3)、紧急报警：发生意外情况，按遥控器上的报警键，主机发出报警信号。
二、系统简介：系统包括：主机、红外人体探测器、门磁探测器，遥控器，高音警号，12V 电源变换器。
主机：主机是系统的控制中心，各种探测器和遥控器发出的信号都必须通过主机来接收、识别才能报警。
安装时先把主机挂在墙上或者放在台面上，然后把电源变换器的输出插头插入主机背后的电源插孔中，变换器插入220V 插座上即可。
遥控器：遥控器用来对主机进行待机、警戒、紧急呼救等状态的设置，需随身携带(电池已装)。
高音警号：主机报警时，高音警号能发出120dB的强声威吓入侵者。
安装时可用自带的不干胶直接粘贴，也可用螺钉固定在合适的位置，把插头插入主机背后的“警号”插座。
门磁传感器：门磁传感器主要用来探测门或窗是否被非法撬开，安装时用不干胶直接固定在门或者窗上，门磁探测器分为两部分：一个是门磁主体，一个是磁铁。
安装时把门或窗关闭，保证门磁主体和磁铁上下对齐，且两者相距不大于1CM即可。

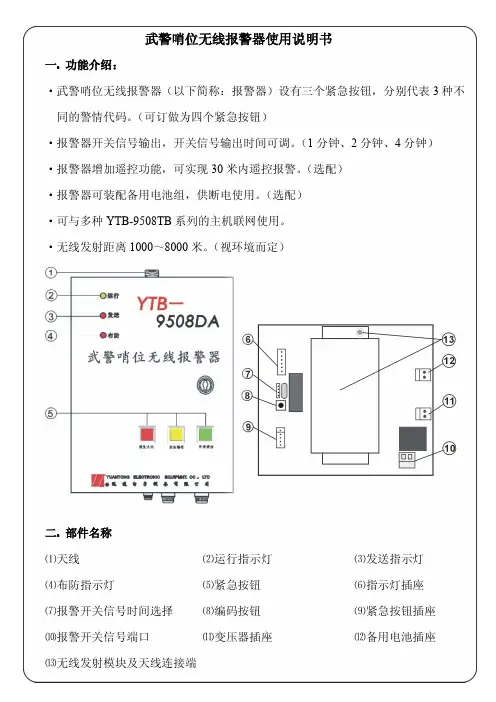

武警哨位无线报警器使用说明书一.功能介绍：·武警哨位无线报警器（以下简称：报警器）设有三个紧急按钮，分别代表3种不同的警情代码。
（可订做为四个紧急按钮）·报警器开关信号输出，开关信号输出时间可调。
（1分钟、2分钟、4分钟）·报警器增加遥控功能，可实现30米内遥控报警。
（选配）·报警器可装配备用电池组，供断电使用。
（选配）·可与多种YTB-9508TB系列的主机联网使用。
·无线发射距离1000～8000米。
（视环境而定）二.部件名称⑴天线⑵运行指示灯⑶发送指示灯⑷布防指示灯⑸紧急按钮⑹指示灯插座⑺报警开关信号时间选择⑻编码按钮⑼紧急按钮插座⑽报警开关信号端口⑾变压器插座⑿备用电池插座⒀无线发射模块及天线连接端三.使用方法：⑴将报警器挂装于适当的地方，装上天线，交流电源插入市电，打开直流备用电源开关，根据用户需要，设定好报警开关信号输出时间1分钟、2分钟、4分钟（图示7）。
⑵先对报警器与主机进行编码操作（详见主机说明书），是在主机设置在编码状态时，给报警器通电，运行指示灯闪亮后，按下报警器的编码按钮（图示8），主机发出一声响即编码成功。
⑶分机通电源运行指示灯闪亮，分机进入运行状态。
根据不同警情发生按下相应的紧急按钮，分机发送指示灯闪亮，报警器即通过发射模块向主机发报警信号。
主机收到信号后发出语音报警，并显示分机的地址编号和警情代码，报警器开关信号输出端口(图示10)，按所设定的时间输出开关信号。
⑷报警器采用周期发射的方式工作，发射2秒，间歇3秒，再发射2秒，为避免影响发射功率，发射期间，开关信号无输出。
⑸可选配遥控器，在有效范围内按遥控器对报警器的各警情进行遥控报警。
四.注意事项：1.报警器在通电工作前，要先装好天线，以保护和维持报警器正常工作。
2.报警器所编号码，主机要对此号码布防，当主机收到此号码的报警信号才能报警。
3.定期进行例行试验，发现故障及时排除，以免有警情不报警。
Appearance1Indicator BuzzerCable Hole Set Screw TamperScrewHoleSwitch2IndicationLED Indication Description Buzzer Armed Operations Green LED flashes 7times.EnrolledRed LED flashes 3times.Formatted Red LED flashes twice.Disarmed Res LED flashes once.Display Signal Strengthindicator turns red for 3s.indicator flashes red for 3s.DisconnectedWeek Signal indicator turns orange for 3s Medium Signal indicator turns green for 3s.Strong Signal Check signal strength and select installation placeEnter the signal checking mode by operating on the AX PRO.Zone Alarm Note:You can sign in web client “Device -Sounder -Settings”or the mobile client “wireless Device”to adjust the volume of buzzer.Two beeps.DisarmedOne beep.ArmedFire bell.Fire Alarm High and low frequemcy alternated impulsive sound.Panic Alarm Rapid high frequency impulsive sound.©2023Hangzhou Hikvision Digital Technology Co.,Ltd.All rights reserved.About this ManualThe Manual includes instructions for using and managing the Product.Pictures,charts,images and all other information hereinafter are for description and explanation only.The information contained in the Manual is subject to change,without notice,due to firmware updates or other reasons.Please find the latest version of this Manual at the Hikvision website (https:///).Please use this Manual with the guidance and assistance of professionals trained in supporting the Product.Trademarksand other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions.Other trademarks and logos mentioned are the properties of their respective owners.DisclaimerTO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW,THIS MANUAL AND THE PRODUCT DESCRIBED,WITH ITS HARDWARE,SOFTWARE AND FIRMWARE,ARE PROVIDED “AS IS”AND “WITH ALL FAULTS AND ERRORS”.HIKVISION MAKES NO WARRANTIES,EXPRESS OR IMPLIED,INCLUDING WITHOUT LIMITATION,MERCHANTABILITY ,SATISFACTORY QUALITY ,OR FITNESS FOR A PARTICULAR PURPOSE.THE USE OF THE PRODUCT BY YOU IS AT YOUR OWN RISK.IN NO EVENT WILL HIKVISION BE LIABLE TO YOU FOR ANY SPECIAL,CONSEQUENTIAL,INCIDENTAL,OR INDIRECT DAMAGES,INCLUDING,AMONG OTHERS,DAMAGES FOR LOSS OF BUSINESS PROFITS,BUSINESS INTERRUPTION,OR LOSS OF DATA,CORRUPTION OF SYSTEMS,OR LOSS OF DOCUMENTATION,WHETHER BASED ON BREACH OF CONTRACT,TORT (INCLUDING NEGLIGENCE),PRODUCT LIABILITY ,OR OTHERWISE,IN CONNECTION WITH THE USE OF THE PRODUCT,EVEN IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES OR LOSS.YOU ACKNOWLEDGE THAT THE NATURE OF THE INTERNET PROVIDES FOR INHERENT SECURITY RISKS,AND HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION,PRIVACY LEAKAGE OR OTHER DAMAGES RESULTING FROM CYBER-ATTACK,HACKER ATTACK,VIRUS INFECTION,OR OTHER INTERNET SECURITY RISKS;HOWEVER,HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.YOU AGREE TO USE THIS PRODUCT IN COMPLIANCE WITH ALL APPLICABLE LAWS,AND YOU ARE SOLELY RESPONSIBLE FOR ENSURING THAT YOUR USE CONFORMS TO THE APPLICABLE LAW.ESPECIALLY ,YOU ARE RESPONSIBLE,FOR USING THIS PRODUCT IN A MANNER THAT DOES NOT INFRINGE ON THE RIGHTS OF THIRD PARTIES,INCLUDING WITHOUT LIMITATION,RIGHTS OF PUBLICITY ,INTELLECTUAL PROPERTY RIGHTS,OR DATA PROTECTION AND OTHER PRIVACY RIGHTS.YOU SHALL NOT USE THIS PRODUCT FOR ANY PROHIBITED END-USES,INCLUDING THE DEVELOPMENT OR PRODUCTION OF WEAPONS OF MASS DESTRUCTION,THE DEVELOPMENT OR PRODUCTION OF CHEMICAL OR BIOLOGICAL WEAPONS,ANY ACTIVITIES IN THE CONTEXT RELATED TO ANY NUCLEAR EXPLOSIVE OR UNSAFE NUCLEAR FUEL-CYCLE,OR IN SUPPORT OF HUMAN RIGHTS ABUSES.IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW,THE LATTER PREVAILS.4Enrollment1.Remove the screw on the bottom of the sounder,and disassemble the peripheral and remove the rear panel..2.Insert the batteries.Note:for re-enrollment,you need to hold the tamper button while powering the peripheral on simultaneously.CAUTIONRISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE.DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS CHEMICAL BURNING DANGER DO NOT SWALLOW THE BATTERY KEEP NEW AND USED BATTERIES AWAY FROM THE CHILDRENEnroll the Peripheral LocallyEnroll the Peripheral with APP1.In the APP ,tap the "Enrollment Mode"button on the control panel page to make the control panel enter the enroll-ment status.2.Push the power switch of the peripheral to on,and it will be automatically enrolled to the control panel.1.In the APP ,tap the icon "+"and scan the QR code on the peripheral or enter the serial No.(Last 5digit)of the peripheral.2.Push the power switch of the peripheral to on,and it will be automatically enrolled to the control panel.3.Log in to the APP Store,download and install App.4.Power on the security control panel.5.Log in the APP and tap the icon "+".Scan the QR code or input the control panel serial No.(Last 5digit)to add the control panel.6.Enroll the peripheral locally,with OR code,or with serial No..INSTALL THE BATTERIES ACCORDING TO THE POLARITY MARK ON THE BATTERY HOLDER.THE OPPOSITE POLARITY MAY CAUSE DEVICEDAMAGE52.Loosen the set screw at the bottom of the sounder and remove the front panel.3.Secure the sounder with other three screws.4.Fix the front panel on the sounder body.Tighten the set screw to complete the installation.1.Check signal strength and select tinstallation placeEnter the signal checking mode by operating on the control panel.Signal indicator turns green for 3s:Strong.Signal indicator turns orange for 3s:Medium.Signal indicator turns red for 3s:Weak.Signal indicator flashes red for 3s:Lost.7Operation8Operation Caution and Device MaintenanceSpecification6FormatingHold the tamper button,and push the power switch to ON simultaneously.Release the tamper button after 8s,and the device will strats formating.While the formating is completed,the red LED flashes 3times.-All the electronic operation should be strictly compliance with the electrical safety regulations,fire prevention regula-tions and other related regulations in your local region.-Do not drop the device or subject it to physical shock,and do not expose it to high electromagnetism radiation.Avoid the equipment installation on vibrations surface or places subject to shock (ignorance can cause equipment damage).-Please make sure that the power has been disconnected before you wire,install or dismantle the device.-If smoke,odors or noise rise from the device,turn off the power at once and unplug the power cable,and then please contact the service center.-Do not drop the device or subject it to physical shock,and do not expose it to high electromagnetism radiation.Avoid the equipment installation on vibrations surface or places subject to shock (ignorance can cause equipment damage).-Do not place the device in extremely hot (refer to the specification of the device for the detailed operation tempera-ture),cold,dusty or damp locations,and do not expose it to high electromagnetic radiation.-The device for indoor use shall be kept from rain and moisture.Exposing the equipment to direct sun light,low ventilation or heat source such as heater or radiator is forbidden (igno-rance can cause fire danger).-Do not aim the device at the sun or extra bright places.A blooming or smear may occur otherwise (which is not a malfunction however),and affecting the endurance of sensor at the same time.-Improper use or replacement of the battery may result in hazard of explosion.Replace with the same or equivalent type only.Dispose of used batteries according to the instructions provided by the battery manufacturer.-Do not expose the device to the corrosive gas.Otherwise the equipment damage may occur.-Do not expose the device to the explosive situation.。
无线距离报警器题目：无线距离报警器的设计与实现系别：专业：班级：学号：姓名：导师：成绩：2011 年 1 月 6 日无线距离报警器的设计与实现 2 课程设计任务书论文题目无线距离报警器的设计与实现设计类型应用型导师姓名段惠敏主要内容及目标距离防盗报警器已经渗入到居民生活的各个领域，被广泛应用于商铺防盗，小区防盗，财产防盗、家庭安全防范中。
本设计要求制作一台发射机（子机），和一台接收机（母机）。
1、当子机离开母机大约10 米后母机声、光报警。
2、可以设置报警距离。
3、报警时同时进行声、光报警。
具有的设计条件804 实验室安装有正版的Multisim 10 仿真软件。
实验室提供基本的实验仪器和器材。
计划学生数及任务计划 3 人完成。
任务可由三位同学自行分配。
建议 1 人主要进行系统硬件设计，1 人主要进行系统软件设计，1 人主要进行系统的联调、性能分析并协调其它二人完善系统设计形成设计报告。
计划设计进程学生自行组合承接课题，进行任务分工并收集相关资料、准备设计。
1、第1 1、第1 周，明确设计任务，画出设计框图，制定设计方案，写出开题报告。
2、第 2 周，确定具体设计电路，写出程序，进行实验。
3、第3 周，电路调试，完善系统，同时撰写设计报告。
参考文献1、康华光.电子技术基础（模拟部分）.北京：高等教育出版社.1998 年2、康华光.电子技术基础（数字部分）.北京：高等教育出版社.1998 年3、余锡存，曹国华.单片机原理及接口技术，西安:西安电子科技大学出版社，2005 年4、聂典，丁伟.Multisim 10 计算机仿真在电子电路设计中的应用. 北京：电子工业出版社.2009 年7 月5、高频电子线路、通信电子线路相关资料6、检索相关论文无线距离报警器的设计与实现 3 目录 1 引言.................................................... 5 2 系统简介................................................ 5 2.1 系统实现的主要功能................................ 5 2.2 系统总体方框图 (5)3 系统硬件实现............................................ 6 3.1 系统发送、接收模块................................ 6 3.2 系统电源.......................................... 74 系统软件实现............................................ 7 4.1 软件流程图........................................ 7 4.2 程序分析..........................................8 4.2.1 发送部分..................................... 8 4.2.2 接收部分..................................... 9 5 系统测试...............................................10 6 结论................................................... 11 7 参考文献............................................... 11 附件：程序代码........................................... 12 无线距离报警器的设计与实现 4 无线距离报警器的设计与实现摘要：本文简要介绍了凌阳单片机SPCE061A 和无线通信模块nRF2401 的各个功能模块及其特性。
系统主要实现了无线距离报警，即当子机离开母机一定距离后，母机会自动报警。
分析了数据发送和接收的工作原理以及实现本系统所要解决的关键问题，最后通过实物验证了系统的性能。
关键词：SPCE061A nRF2401 无线通信报警无线距离报警器的设计与实现 5 1 引言随着电子信息技术和计算机网络技术的发展，人们的生活水平越来越高，而报警系统作为现代防盗系统的一个重要组成部分，其性能的好坏直接关系到人们日常生活的安全。
把无线网络技术应用到报警系统中，通过实时采集周围的环境信息，再通过无线的方式将信息传输给控制中心，能够弥补有线设备的缺陷，具有价廉、可靠性高等优点。
本设计中，我们根据无线网络技术的特点，设计了一种基于凌阳单片机SPCE061A 和无线通信模块nRF2401 的无线距离报警器。
该系统通过子机向母机不间断的发送信号，当子机离开母机能够接受的范围时，母机会自动进行声光报警。
2 系统简介 2.1 系统实现的主要功能本设计是基于凌阳单片机SPCE061A 和无线通信模块nRF2401 的无线距离报警器。
其实现的主要功能有：（1）当子机在母机接受范围内时，母机的发光二极管会正常发光，显示已经接收到子机发来的信号。
（2）当子机离开，超出了母机所能接收到的范围时，母机立即报警，并且发光二极管会闪烁不停，显示子机发送的信号母机无法接收。
2.2 系统总体方框图本系统制作的是一个无线距离传输报警器，系统主要由无线发送模块、无线接受模块和电源3 个部分组成。
系统总体框图如下图1 所示：无线距离报警器的设计与实现 6 图1 系统总体框图3 系统硬件实现 3.1 系统发送、接收模块为了实现无线距离报警，本系统的发送和接收端均是采用无线通信模块nRF2401。
其电路原理图如图2 所示：图2 无线通信模块nRF2401 电路原理图声光报警凌阳单片机SPCE061A 凌阳单片机SPCE061A 无线发送nRF2401 信道无线接收nRF2401 无线距离报警器的设计与实现 7 3.2 系统电源由于本系统所采用的是nRF2401 芯片作为无线发送模块的，其对于电源的电压要求为3.3V，故设计中我们制作了一个相应的电源。
电源原理图如下图所示：图3 5V 电源原理图图4 3.3V 电源原理图 4 系统软件实现 4.1 软件流程图本系统的软件部分主要包括两个部分：发送和接收。
流程图如图5 所示：无线距离报警器的设计与实现 8 图 5 软件流程图 4.2 程序分析 4.2.1 发送部分本系统中，是由子机来向母机发送信号的，子机不断的向母机发送同一个信号，即键号1，并在每发一次信号之后会有一定的延时。
初始化设置工作方式发送发送键号“1” 等待应答开始结束发送部分初始化设置工作方式发送接收开始结束接收部分数据信号？Y N 声光报警（a）（b）无线距离报警器的设计与实现 9 while(1) { *P_Watchdog_Clear = 0x1; nRF2401_SendByte(0x01); for(i=0; i<10; i++) { Delay_Us(10000); } } 4.2.2 接收部分系统中的母机为接受端，当母机接收到子机发来的数据信号时，母机接受信号，并点亮发光二极管，表示接收到子机发来的信号；当子机远离母机，在超出母机的信号接受距离之后，母机会发出警报声“2”并使发光二极管不停地闪烁，以显示子机发送的信号不在母机接受范围内。
while(1) { int j=1; *P_Watchdog_Clear = 0x0001; if((nRF2401_RxStatus()) == 1) { nRF2401_ReceiveByte(RxBuf); if (RxBuf[0] == 1) { *P_IOA_Data=0xffff; } } else if((nRF2401_RxStatus()) != 1) { for(i=0;i<100;i++) { if((nRF2401_RxStatus())!= 1) {j++;Delay_Us(1000);} } 无线距离报警器的设计与实现 10//if((nRF2401_RxStatus())!= 1) if(j==101) {PlaySnd(1); *P_IOA_Data=0xffff; Delay_Us(1000); *P_IOA_Data=0x7fff; Delay_Us(1000); } } } 5 系统测试本系统的测试过程和方法主要分为：（1）按照正确的接线方法分别接好发送和接收两部分的电路，在将两部分分别接通3.3V 电源；（2）将接收部分固定在一点，作为母机，不再移动；而将发送部分作为子机，通过人为的移动来改变母机与子机之间的距离；（3）当子机距离母机在大约20m范围内时，由于两者距离比较近，子机所发送的数据信号在母机的接受范围内，故母机只是点亮发光二极管，表示接收到子机的信号，并不报警；（4）当子机远离母机20m之外后，母机无法接收到子机发送的数据信号，故母机发出报警声，并致使发光二极管闪烁，表示子机已经远离母机很远，母机无法接受数据信号。
测试结果：通过以上的系统测试可以验证本系统很好的起到了无线声光报警器的作用。
当母机与子机间距离在20m内时，母机发光二极管会正常发光，不报警；而当子机离开母机超过20m后，母机会自动报警并且发光二极管会闪烁。
本次设计达到了任务的要求。
无线距离报警器的设计与实现 11 6 结论本次课程设计主要是基于凌阳单片机SPCE061A 和无线通信模块nRF2401 而设计了一个无线距离报警器系统。
通过本次课程设计，我了解了凌阳单片机SPCE061A 和无线传输模块nRF2401 的各个功能模块及其特性，并对nRF2401 的发送与接收原理有了初步的熟悉。
在课程设计的过程中，我们遇到了很多的问题。
例如，一开始对nRF2401 模块的不熟悉，不清楚其功能及特性，对凌阳单片机不了解，不知道它的I/O 口使用方法，再到后来的程序的编写调试，出现了一系列的错误。
在课程设计的过程中，我们也因为种种原因多次找指导老师解惑，指导老师告诉我们作为硬件的设计必须掌握方法。
要首先从整体考虑、设计系统，然后再一步一步的去尝试实验，先将自己能实现的能完成的功能实现，然后再去攻克其他的堡垒。
所以，我们又从头开始设计，按老师说的，从整体出发，再依次进行下去。
在这过程中，我发现很多小问题都迎刃而解，谢谢段老师对我们的指导和帮助。
经过这三个星期的努力，课程设计终于完成了。
在完成设计的过程中，我们的收获都很大，不仅仅是对我们所学的专业知识加深了了解，同时还使我们对PROTEL 等软件熟练程度有了进一步的提升，而且还锻炼了我们独立处理问题的能力。
