ZKY66 配变台区(分支)识别仪

目录一、概述 (2)二、仪器平面图及说明 (3)2.1主分机 (3)2.2键盘功能说明 (4)2.3附件： (5)三、技术参数 (6)四、功能特点 (7)五、功能及接线示意图 (9)5.1查台区(电压模式) (9)5.2大台区识别(电压模式) (10)5.3分开关(电流模式) (11)5.4串户识别 (12)六、操作说明 (13)6.1台区测试 (13)6.2分支测试 (15)6.3共线台区测试 (18)6.4串户测试 (18)6.5U盘 (21)6.6设置 (21)6.6.1设置时间日期 (22)6.6.2台区调试 (22)6.6.3分支调试 (23)6.6.4设置零线阻抗虚接值 (24)GSTQ-100多功能低压台区识别仪一、概述用电管理部门为实现营销精细化管理，完成降耗减损目标及远程停电等管理要求，需要将用户所属台区普查清楚，或查清每个用户所属开关及相别。

要求在相邻台变共零、地、共电缆沟的情况下也能准确测试。

查清每个用户所属开关及相别，此时分机在过零点附近，在谐波频率外，改变负荷产生电流。

此信号电流由于是负荷产生，信号电流理论上只能从电源处(变压器出口) 提供，在电源和分机间才有信号电流流过。

据此理论，在电源处接主机，测试信号电流，即可查清分机所属的开关。

由于信号频率刚好在最高谐波频率外，即5-10KHz，不会受到电流谐波的影响，也不会串扰到其它台区，也没有距离限制。

信号电流的大小与台区的负荷大小无关。

对于只要求查清台区的现场，可在台区的不同地方安装主机，采用电压方式，此信号电压没有方向性，可在整个台区和三相电压上检测到，也可测试所属相别。

二、仪器平面图及说明2.1主分机既可以作为主机，又可以做为分机。

在台区、分支、串户的相应界面里切换。

例如：测试台区界面如下：按键盘的“0”键进行主分机切换。

2.2键盘功能说明功能键删除键数字键：键盘上的0~9数字，输入数字或选择功能菜单功能键：退出当前界面，返回到上一界面光标键：键盘上的四个箭头，输入时移到光标删除键：在输入状态时，删除光标处字符2.3附件：标准配件：主机三相电压线分机单相电压线鳄鱼钳光标键数字键确认键可选配件：柔性钳500A电流钳三、技术参数项目指标测量电压范围AC 100V-456V工作电源范围AC 100V-264V通讯速率100BPS信号平均功率<2W通讯方式无主从、透明方式信号输入方式电压通道、500A钳、柔性钳信号质量范围0-255显示屏 4.3寸工业级TFT彩屏电快速瞬变脉冲群差模 4.0KV电快速瞬变脉冲群共模 4.0KV浪涌差模 2.0KV浪涌共模 4.0KV工作温度-25℃-+70℃工作湿度40%~95%重量0.8Kg尺寸190x140x50mm四、功能特点● 仪器采用工程塑料便携式箱体设计，具有良好的机械性能和防腐性能，整机重量轻。

尊敬的顾客感谢您使用本公司生产的DS-2018S配变台区（分支）识别仪,在初次使用该测试仪前，请您详细地阅读使用说明书，将可帮助您正确使用该测试仪。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击。

为避免触电危险，务必遵照说明书操作！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。

——防止火灾和人身伤害●使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。

●正确地链接和断开：接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。

●产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。

●注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。

●请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。

●使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。

●避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。

●有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

●请勿在潮湿、易爆环境下操作，保持产品的清洁和干燥。

SHT-3型寻北仪产品说明书陕西航天长城测控有限公司西安市金花北路169号电话(029)82501390 传真 (029)82501150邮政编码710032网址E-mail:*****************版权所有 2012目录1 SHT-3型寻北仪简介 (3)1.1简介 (3)1.2产品描述 (3)1.3性能参数和特点 (4)2 使用说明 (5)2.1安装说明 (5)2.2电气接口 (6)2.3使用步骤 (7)3系统测试 (8)3.1 参数测试 (8)3.1.1方位角精度测试 (8)3.1.2工作准备时间测试 (9)3.1.3绝缘电阻测试 (9)3.1.4倾角测量范围及精度测试 (9)3.2环境适应性 (9)3.2.1高温工作 (9)3.2.2低温工作 (10)3.3材料和元器件 (10)3.4尺寸 (10)3.5表面状况及外观质量 (10)4产品维护 (11)5系统清单 (13)附录 (14)1 SHT-3型寻北仪简介1.1简介SHT-3型寻北仪以下简称产品主要用于快速自主确定真北方向它由双自由度的动力调谐陀螺双轴加速度计机械转动装置和信号解算电路构成1.2产品描述产品主要由一个高精度动力调谐陀螺及两个加速度计构成利用双自由度陀螺的两个基本特性进动性和定轴性陀螺仪自转轴相对于惯性空间保持方位不变而地球以其自转角速度绕极轴相对惯性空间转动若以地球为参考基准将会看到陀螺仪自转轴相对地球转动因此陀螺仪可以跟踪测量地球自转角速度利用陀螺敏感到的地球自转角速度在X Y轴上的分量不同得到产品参考轴的方位信息再通过两轴向的加速度计得到产品轴向的倾角数据可对产品的平台进行调校下面是产品的原理结构图图1 产品原理框图0.11.3性能参数和特点供电电源 +24V-36VDC 工作方式静态倾角测量范围 8º倾角测量精度0.06º倾角分辨率 0.01º数字输出形式RS232方位角测量范围360º方位角测量精度º方位角分辨率 0.01º寻北时间3min 准备时间10min 重 量4.7kg 工作温度4060冲 击 10g8 11ms 外形尺寸详见附录（可选２２０Ｖ土１０％　ＡＣ）（可选ＲＳ４２２或ＲＳ４８５等）ºº（　可选０．０６　、　０．０３　、　０．５　）º2 使用说明2.1安装说明图2 产品外观示意图见图2参考附录将产品正确安装在工作台面上安装基准面平面度0.05mm用螺钉将产品紧固保证刚性连接保证产品轴向与系统测试轴向一致2.2电气接口外接插件为其针脚定义如下（电源输入）插座：其它引脚为空严禁使用通信接口及数据格式 数字输出RS232 波 特 率38400数据格式1个起始位8个数据位1个停止位，无奇偶校验位数据帧格式AA YL YH XL XH HL HH SUM 帧字头 Y 倾角 X 倾角 方位角 校验和 帧数据共8个字节 帧字头十六进制数AA和１电源正电源地　安全地　（信号输出）插座：Y11S1007ZK10Y11S1007ZK101.RS232_TX3.RS232_GNDY11S0804ZJ10Y11S0804ZJ10232.RS232_RXY 倾角双字节低字节在前16位补码数据1bit0.01ºX 倾角双字节低字节在前16位补码数据1bit0.01º方位角双字节低字节在前16位原码数据1bit0.01º校验和单字节它是第27字节相加后取低8位的结果2.3使用步骤将产品按安装说明要求装载在工作台面上依照引脚图正确地连接到相应的供电装置上预热准备阶段产品上电经过4min准备时间并等待串口命令，同时每５ｓ更新一次倾斜数据。

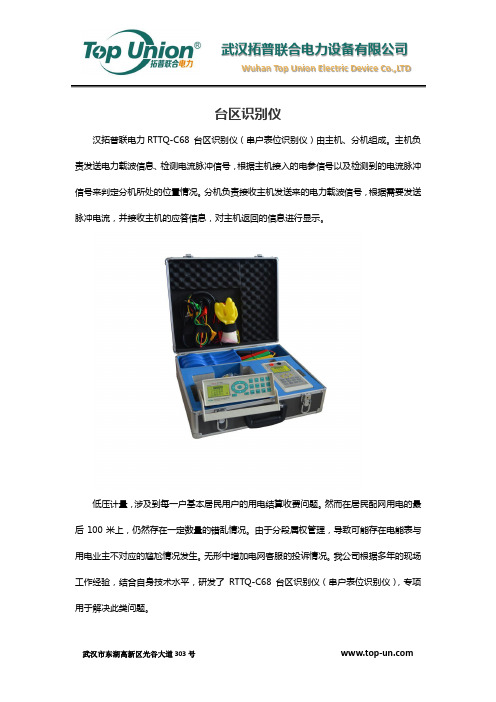

台区识别仪汉拓普联电力RTTQ-C68 台区识别仪（串户表位识别仪）由主机、分机组成。

主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。

分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。

低压计量，涉及到每一户基本居民用户的用电结算收费问题。

然而在居民配网用电的最后100米上，仍然存在一定数量的错乱情况。

由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。

无形中增加电网客服的投诉情况。

我公司根据多年的现场工作经验，结合自身技术水平，研发了RTTQ-C68 台区识别仪（串户表位识别仪），专项用于解决此类问题。

仪器由主机、分机组成。

主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。

分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。

小编就主要带你了解一下武汉拓普联合电力设备有限公司的RTTQ-C68 台区识别仪的产品的特点。

◆多模识别方式：三种识别模式可选，可满足不同现场需要。

◆分支识别：可判断某用户所属用电分支（开关），功能更实用。

◆相别识别：可判断某用户所属台区的哪一相，显示直观。

◆线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。

◆存储量大：可存储至少800组被测用户信息，并可随时查阅。

◆数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。

◆主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能,外形美观，整机重量轻，方便现场使用。

◆主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。

LY806微机继电保护测试仪用户使用说明建议：在使用LY806继保测试仪之前请阅览本机使用说明书！上海来扬电气科技有限公司 TEL*************目 录第一章 装置特点与技术参数 (1)第一节 主要特点 (1)第二节 技术参数 (2)第二章 装置硬件结构 (6)第一节 装置硬件组成 (6)第二节 装置面板说明 (9)第三章 快速入门 (12)第一节 试验注意事项 (12)第二节 开/关机步骤 (13)第三节 键盘、鼠标操作使用方法 (14)第四节 继电保护试验项目索引 (15)第四章 软件操作方法 (18)第一节 软件安装及驱动安装 (18)第二节 交流试验 (21)第三节 直流试验 (26)第四节 频率试验 (28)第五节 同期试验 (29)第六节 电流电压试验 (32)第七节 差动继电器 (33)第八节 反时限过流继电器 (34)第九节 中间继电器 (35)第十节 功率方向 (36)第十一节 阻抗阶梯 (38)第十二节 零序保护 (41)第十三节 整组试验 (43)第十四节 状态系列 (47)第十五节 阻抗相位特性 (49)第十六节 精工电流 (50)第十七节 差动试验 (51)第十八节 谐波试验 (60)第十九节 工频变化量 (61)第二十节 故障再现 (62)第二十一节 系统振荡 (63)第二十二节 计量仪表 (65)第二十三节 备自投试验 (66)新手指南附录A 驱动安装说明 (73)附录B USB通信常见故障排除 (75)第一章 装置特点与技术参数第一节 主要特点1、满足现场所有试验要求。

LY806型微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。

六相电流并联可达180A。

既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

1 概述LCT-CT806采用主分机方式识别台区，主机在台区内发送信号，分机接收信号。

主分机采用单向低频传输，通信距离远，抗干扰能力强，相邻台区不串扰。

可准确、可靠识别用户所属台区和相别。

2 功能特点●低频过零传输，抗干扰能力强，通讯距离更远。

●采用主分机形式，一台主机可配多台分机。

●分机采用大屏幕彩色液晶，中文，图形显示；操作简单。

●分机具有存储功能。

通过分机的键盘可输入电表的表号，进行存储，最大可存储1000条。

3 技术参数●通讯方式：低频载波通讯，通讯速率：100BPS，距离：2km●工作电压：AC220V±10%●功耗：主机≤10VA，分机≤1VA●工作环境: 温度(-30--70℃),湿度≤93%RH4 主机使用说明4.1LCT-CT806主机Ua黄色A相电压输入，Ub绿色B相电压输入，Uc红色C 相电压输入，Un 黑色零线输入。

在关机状态下，先把电压测试线的一端按线色分别接到仪器后面板的Un、Ua、Ub、Uc端子，然后电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。

零线必须接触可靠，否则不能正常工作。

A相为主机提供工作电源，所以测试时必须连接A相和零线。

B,C相可根据需要进行连接。

下图为连线示意图，可把主机安装在变压器附近有三相电和零线的地方，方便接线。

4.2 主机开机操作1.接好线后，合上空开。

初始上电5秒钟内，指示灯A,B,C 用来指示A相B相C相，是否有电，有电亮，无电不亮。

据此可判断接线是否良好。

开机5秒后运行灯开始闪烁。

主机开机默认不发送信号。

2.按一下启/停切换键，主机开始发送信号，运行灯由闪烁变为常亮。

ABC三相轮询发送，发送指示灯开始缓慢交替闪烁。

如果某相指示灯一直不亮说明此相没接触好或没有连接。

如果观察没接触好请先停止发送，断开空开，检查接线，在重新上电。

3.按编号键可更改主机编号，编号范围为1-9.。

数码管显示当前编号。

5 分机使用说明5.1分机按键开/关：台区分机的电源控制键。

多功能台区用户识别仪使用说明书V1.0保定飞思特电气有限公司目录概述： (2)一、产品简介 (3)1.1 产品组成 (3)1.2 主要功能 (3)1.3 技术参数 (4)二、使用方法 (5)2.1接线 (5)2.2主机使用说明 (6)2.3分机使用说明 (8)三、运输与贮存 (10)四、保修 (11)五、装箱单 (11)概述：用电管理部门为实现营销精细化管理以及完成降耗减损目标考核的需要，开展配电台区普查是一项必要措施，而台区用户识别仪（或称查询仪、营业普查仪等）等功能仪器的使用是不可或缺的，它可以查清用户是由哪台变压器、哪条线路、甚至于哪相供电等信息，将会真实反映配电台区下每一个用户的基础数据资料，提升用电管理部门台区管理手段。

我公司研发的多功能台区用户识别仪包括主机和手持分机，主机安装在配电变压器三相低压侧，普查人员携手持分机在用户侧开展识别。

为保证检查的准确度，我公司产品采用脉冲电流通讯和电力载波通讯结合进行台区识别。

在相邻台变共高压、地、共电缆沟的情况下也可准确测试，脉冲电流法和电力载波信号法可结合使用，也可单独使用。

由于脉冲电流信号不会传播到其它线路上，而且传输距离可以非常的长（理论上可无限远），所以台区用户识别仪可以准确可靠的识别所有用户，不会误判，也不存在无法识别的用户。

一、产品简介1.1 产品组成该产品主要由主机和手持分机组成。

1.2 主要功能1.2.1将主机接在要测试变压器的二次侧，手持分机可以对用户用电接线情况进行测试，提示测试线路的变压器及相别。

1.2.2由于距离远或其他原因造成载波信号不能准确传送到分机时，可由分机发送脉冲电流信号，主机接收确认的方式确定用户的台区和相别。

1.2.3可使用三只钳表分别卡在A、B、C相铜排上进行测试（三相三钳测试功能）。

1.2.4使用三只钳表时，主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。

1.2.5现场电流超过钳表额定电流时，可使用一只钳表查询零线上的分机脉冲信号，以确定用户分属哪个台变（零线A钳测试功能）。

TC-903 台区用户识别装置使用说明书保定市博达同创电力科技有限公司概述：TC-903型台区用户识别装置是我公司开发的用于供电部门对现场用户档案的核对以及电能表与台变归属的确认的产品，同时还可对该台变下负载的平衡度进行比较,显示电力系统谐波及波形。

1 主要功能及技术参数1.1 主要功能如下图所示，该产品主要由主机和手持终端组成。

1.1.1将主机接在要测试变压器的二次侧，手持终端可以对用户用电接线情况进行测试，提示测试线路的变压器及相别1.1.2对测试结果进行统计分析。

提示变压器各相所带负荷（电能表个数）。

1.1.3 显示并保存测试线路的电压值。

1.1.4显示线路的3-51次谐波含量，并保存测试线路的总谐波。

1.1.5显示测试线路的电压波形。

1.2 技术参数工作电压：主机AC 3 X 220/380V,手持终端AC 220V；频率：50Hz；工作温度：-10～ +45℃；主机功耗：每相≤3W。

手持终端功耗：≤1W。

工作半径：≤2.7kM。

1.3名词解释* 表号；主要指用户的电表后4位号码。

范围是0000-9999* 台区变；主要指同一局内的变压器号码。

范围是0001-9999* 相别；主要指连接终端的线路是三相变压器的哪一相。

（‘A’表示变压器的A相。

‘B’、‘C’表示变压器的B、C相。

无显示表示未接测试主机）2 使用方法：2.1主机接线：将测试线按红、绿、黄、黑色分别与主机接线端子UA、UB、UC、UN连接好，另一端用夹子连接变压器或配电房的三相四线上。

（注意：仪器默认和黄色端子相连的相线为A相；和绿色端子相连的相线为B相，和红色端子相连的相线为C相），打开电源开关。

记下变压器的编号并通过拨码开关输入到主机上。

2.2手持终端的操作2.2.1终端按键的基本功能【0---9】键及【.】键：在参数输入时用于数字输入。

【删除】键：在参数输入时用于删除数字输入【确认】键：用于参数输入的确认及各项功能的执行。
