宁夏城乡工程监理咨询有限公司
现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。
1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。
25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。
1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。
洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。
100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。

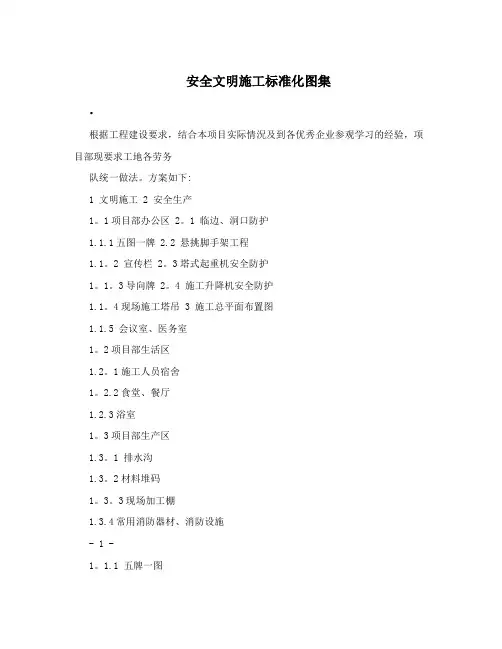

安全文明施工标准化图集•根据工程建设要求，结合本项目实际情況及到各优秀企业参观学习的经验，项目部现要求工地各劳务队统一做法。
方案如下:1 文明施工2 安全生产1。
1项目部办公区 2。
1 临边、洞口防护1.1.1五图一牌2.2 悬挑脚手架工程1.1。
2 宣传栏 2。
3塔式起重机安全防护1。
1。
3导向牌 2。
4 施工升降机安全防护1.1。
4现场施工塔吊 3 施工总平面布置图1.1.5 会议室、医务室1。
2项目部生活区1.2。
1施工人员宿舍1。
2.2食堂、餐厅1.2.3浴室1。
3项目部生产区1.3。
1 排水沟1.3。
2材料堆码1。
3。
3现场加工棚1.3.4常用消防器材、消防设施- 1 -1。
1.1 五牌一图说明:1、我项目部在进入工地1＃大门入口处围墙上设工程概况牌、管理人员名单及监督电话牌、消防保卫(防火责任)牌、安全生产牌、文明施工和环境保护牌和施工现场平面图.2、图牌尺寸：1200×1500mm/块。
3、材质：喷绘布、木枋框、9mm厚胶合板。
— 2 —1。
1。
2宣传栏— 3 -说明:1、我项目部在进入工地1＃大门入口处两侧设宣传栏，内容包括:业主间接、公司简介、项目简介、重大危险源标示图等。
2、材质:304不锈钢、喷绘布、木枋框、9mm厚胶合板。
— 4 —1。
1。
3导向牌说明:1、向导牌采用304不锈钢材料制作，底板采用金属板材。
2、工地各大门口设立1号导向牌,各标段口设置2号导向牌，各栋号施工道路口处设置3号导向牌。
— 5 —1。
1。
4现场施工塔吊说明:1、塔吊是施工现场最有效的品牌推广宣传的有效途径，视野开阔，给人以有力的视觉冲击。
2、尺寸:1500×1500mm/板/字. 材料：采用木方框、9厘胶合板打底、喷绘布制作.颜色：中航标准蓝(C100 M30)底反白字，公司名称字体为方正大黑简体，标志采用公司标志.— 6 —1。
1。
5会议室、医务室会议室医务室：本项目部设立专用卫生室,配备保药箱、常用药品及绷带、止血带、颈托、担架等急救器材— 7 -1。
目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (6)基坑临边防护栏（C型） (7)楼梯扶手栏杆 (8)地沟盖板（B型） (10)地沟盖板（B型） (11)楼层盖板 (12)安全通道 (13)卸料钢平台 (14)灯架 (A型) (15)灯架(B型) (16)塔吊过道 (17)梯笼 (18)移动登高平台 (19)人字梯 (20)简易基坑登高梯 (21)脚手登高梯 (22)电箱防护棚 (23)木工圆锯 (24)电焊机防雨车 (25)砂轮机防护罩 (26)危险品仓库 (27)移动式消防架 (28)气瓶推车 (29)进出车辆冲洗设施 (30)防尘洒水车 (31)二级沉淀池 (32)隔音棚 (33)垃圾箱 (34)节电控制电箱（A型） (35)节电控制电箱（B 型） (36)节电控制电箱（C 型） (37)节电控制电箱（D 型） (38)说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。
【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。
【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。
（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
前言为了促进上海江瀚房地产开发经营有限公司（以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ59-2011)等法规标准，结合实际，以条文说明、照片图解的形式，组织编制了《招商蛇口建设工程现场安全文明施工标准化图集》（以下简称本《图集》）。
本《图集》标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本《图集》标准的，应从其标准。
施工单位执行本《图集》和地方政府标准的有关费用已在投标工程报价中确定，施工单位不得以本标准为依据另行要求费用。
施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本《图集》和地方政府有关标准），并报项目监理机构审核、业主项目部审批后执行。
目录1.文明施工 (1)1.1.基本规定 (1)1.2.基本要求 (1)1.2.1.现场围挡 (1)1.2.2.封闭管理 (1)1.2.3.施工场地 (3)1.2.4.材料管理 (4)1.2.5.现场办公与住宿 (5)1.2.6.现场防火 (6)1.2.7.综合治理 (8)1.2.8.公示标牌 (9)1.2.9.生活设施 (11)1.2.10.社区服务 (12)2.脚手架工程 (13)2.1.基本规定 (13)2.2.基本要求 (13)2.2.1.落地式外脚手架 (13)2.2.2.悬挑式脚手架 (17)2.2.3.附着式升降脚手架 (18)2.2.4.高处作业吊篮 (19)3.基坑工程 (21)3.1.基本规定 (21)3.2.基本要求 (21)3.2.1.临边防护 (22)3.2.2.基坑支护及支撑拆除 (22)3.2.3.基坑降排水 (22)3.2.4.坑边荷载 (22)3.2.5.上下通道 (22)3.2.6.基坑工程监测 (22)4.模板支架 (23)4.1.基本规定 (23)4.2.基本要求 (23)4.2.1.基础 (23)4.2.2.立杆 (24)4.2.3.扣件式剪刀撑 (25)4.2.4.碗扣式剪刀撑 (25)4.2.5.周边拉结与临边防护 (26)5.高处作业 (26)5.1.基本规定 (26)5.2.基本要求 (26)5.2.1.安全帽 (26)5.2.2.反光背心 (27)5.2.3.安全网 (27)5.2.4.安全带 (27)5.2.5.临边防护 (28)5.2.6.洞口防护 (28)5.2.7.通道口防护 (29)5.2.8.攀登作业 (29)5.2.9.悬空作业 (30)5.2.10.操作平台 (30)5.2.11.物料平台 (31)5.2.12.悬挑式钢平台 (31)6.施工用电 (32)6.1.基本规定 (32)6.2.基本要求 (32)6.2.1.外电防护 (32)6.2.2.接地与接零保护系统 (32)6.2.3.配电线路 (34)6.2.4.配电箱与开关箱 (34)6.2.5.配电室与配电装置 (37)6.2.6.现场照明 (38)6.2.7.用电档案 (38)7.施工升降机 (39)7.1.基本规定 (39)7.2.基本要求 (39)7.2.1.安全告示牌 (39)7.2.2.安全装置 (39)7.2.3.限位装置 (40)7.2.4.防护设施 (40)8.塔式起重机 (41)8.1.基本规定 (41)8.2.基本要求 (41)8.2.1.塔吊型号 (41)8.2.2.基础防护及告示牌 (42)8.2.3.电气安全 (42)8.2.4.安全装置 (42)8.2.5.保护装置 (43)8.2.6.空中走道 (43)8.2.7.多塔作业 (44)9.起重吊装 (44)9.1.基本规定 (44)9.2.基本要求 (44)10.起重机械 (44)11.物料提升机 (47)12.土方机械 (48)13．桩施工机械 (49)14施工机具 (51)14.1基本规定 (51)14.2.基本要求 (51)14.2.1 平刨 (51)14.2.2圆盘锯 (51)14.2.3钢筋机械 (51)14.2.4电焊机 (52)14.2.5 搅拌机 (52)14.2.6气瓶 (53)1.文明施工1.1.基本规定文明施工应符合《建设工程安全生产管理条理》、现行行业标准《施工现场临时建筑技术规范》JGJ/T188-2009、《建筑施工现场环境与卫生标准》JGJ146-2004、《建设工程施工现场消防安全技术规范》GB50720-2011和公司《品牌管理手册》的规定。
正荣润江城施工现场安全文明标准化图集
一、工地大门设置要求
1、现场大门人口处设置十牌二图（十牌：工程概况牌、项目管理组织机构牌、工程管理目标牌、应急救援组织机构牌、消防保卫须知、十大安全技术措施牌、文明施工须知牌、工地环境须知牌、中央企业安全生产禁令、安全无重大伤亡事故累计天数。
二图：施工现场总平面布置图、承建项目效果图）。
2、大门出入口安排门卫，并设置车轮冲洗机、排水沟和沉淀池，保证带有泥土的车辆经冲洗干净后才能驶出工地。
3、现场大门人员出入采用门禁系统
4、在工地四周做了围墙，在围墙上凸显了公司的VI形象。
5、在大门口设置了现场告知，提醒来往车辆注意安全。
二、现场道路设置
1、《施工平面布置图》中反映主要施工道路的布置情况（如宽度、位置）。
2、主要施工道路必须硬化处理，硬化厚度不低于150mm，两边设置排水沟。
3、现场道路安装了防尘自动喷淋，每天定时自动对路面进行洒水。
4、现场道路安排专人每天对施工现场的道路至少一次清扫，清扫前对路面进行洒水。
天气干燥或风力较大时，增加洒水频次，以保持路面湿润避免扬尘。
5、主要施工道路严禁停放施工机械或者车辆，并严禁堆放材料或用作加工材料的场所。
三、办公室设置要求
1、用于本单位人员现场办公、会议、培训学习等。
2、办公区域包括办公室、会议室、旗台、管理人员卫生间、停车场等房间及设施，具备集中办公及办公自动化条件；
3、办公区、生活区及施工作业区要有明显区分，并有隔离和安全防护措施。
四、生活区设置要求
1、生活区根据人员数量配置统一的集中晾衣架，衣服集中晾晒，保持美观的生活坏境。
2、生活区设置在干燥、通风、采光性较好的区域，并与作业区隔离。
3、生活区配备了24小时热水供应，设有洗澡间、标准化厕所、健身场地。
4、餐厅要求宽敞明亮，通风。
配备电扇等生活设施。
五、脚手架工程
1、为充分展示公司的品质及企业形象，脚手架不仅是公司的形象，也是企业的脸面。
2、安全网要求全封闭，不得留有空隙，网内无堆积物。
3、钢管脚手架必须全部涂有防锈油漆，密目式安全立网要挂置在外立杆内侧，严禁竖挂、斜挂，密目式安全立网应及时清洗更换、保持整洁。
六、文明施工
1、班前讲评台
2、消防器材
3、安全仪表镜
4、钢筋车间
5、水电加工车间
6、木工车间
7、砂浆灌
8、水泵房
9、安全通道
10、茶水亭
11、材料堆放
七、临边防护设置要求
“三宝”“四口”“五临边”等部位设有安全防护围栏，要求统一，简洁美观。
八、施工用电管理
1、现场施工用电采用三级制（一级配电箱二级配电箱三级配电箱）。
2、一、二级配电箱每周进行一次检查维修。
3、配电箱旁边配置有灭火器。
九、粉尘、噪声管理要求
1、施工现场设置专人每天洒水、清扫，并对场区内绿化地段的花草定期洒水冲洗，保持洁净；
2、散装水泥罐采用全封闭，减少扬尘；
3、现场设置车辆冲洗装置，并派专人冲洗清理泥浆及车辆沾带的泥土。
4、严格控制建筑工地噪声污染，建筑工地噪声白天不大于70分贝，夜间不大于55分贝。
5、减少人为噪音污染，夜间施工的渣土运输车辆、材料运输车辆、砼泵送车等大型施工车辆严禁严禁高音鸣笛。
十、成品保护要求
做好现场易损坏部位砼结构及钢筋成品保护。
