现场标准化图集

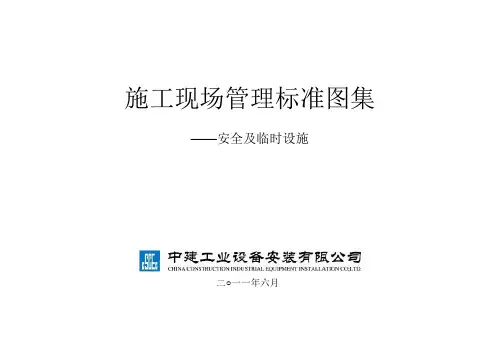

施工现场管理标准图集——安全及临时设施二○一一年六月前言为持续提高中建安装工程项目管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显中建安装品牌，特制定中建工业设备安装有限公司《施工现场管理标准图集（安全及临时设施）》，以下简称《图集》。

《图集》编制原则：依据国家相关法律法规、标准规范，结合公司各项制度及现场实际情况，以简明扼要、突出重点、彰显中建安装品牌为原则，以通俗易懂、方便实用为出发点，力求统一性和可操作性。

《图集》内容范围：共分为两篇，第一篇施工现场临时设施管理标准、第二篇施工现场安全防护管理标准。

《图集》表述形式：采用图文结合的形式，详细描述了施工现场生产、生活等临时设施，施工现场安全标牌、标志、标语，各种安全防护，消防安全，施工机具，文明施工，个人劳动防护等现场标准化要求。

《手册》编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》建筑［2009］87 号《建筑起重机械安全监督管理规定》建设部166 号令《建筑施工特种作业人员管理规定》建质［2008］75 号《建筑施工个人劳动防护用品使用管理暂行规定》建质［2007］255 号《建筑施工安全检查标准》JGJ 59-99《施工现场临时用电安全技术规范》JGJ 46-20051《建筑施工高处作业安全技术规范》JGJ 80-91《龙门架及井字架物料提升机安全技术规范》JGJ 88-92《施工现场机械设备检查技术规程》JGJ 160-2008《建筑机械使用安全技术规程》JGJ 33-2001《建筑施工扣件式脚手架安全技术规程》JGJ 130-2001《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2000《建筑施工工具式脚手架安全技术规范》JGJ202-2010《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004中国建筑股份有限公司《项目管理手册》中国建筑股份有限公司《安全生产管理条例》中国建筑股份有限公司《安全生产管理手册》《中建安装企业形象项目视觉识别规范》本手册适用于公司所涉及的各类工业、民用安装项目及房屋建筑项目等。

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

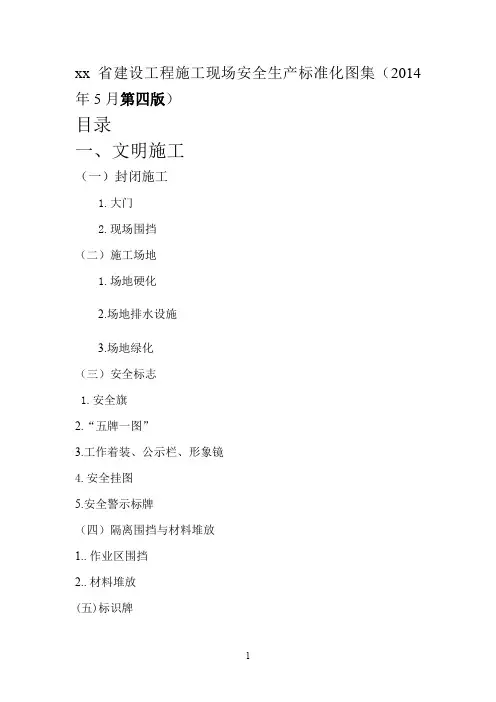

xx省建设工程施工现场安全生产标准化图集（2014年5月第四版）目录一、文明施工（一）封闭施工1.大门2.现场围挡（二）施工场地1.场地硬化2.场地排水设施3.场地绿化（三）安全标志1.安全旗2.“五牌一图”3.工作着装、公示栏、形象镜4.安全挂图5.安全警示标牌（四）隔离围挡与材料堆放1..作业区围挡2..材料堆放(五)标识牌二、临时设施（一）施工区1.门卫室2．配电室3．仓库4．卷扬机操作室5．饮水室、吸烟室（二）办公区1.办公室2.医务保健室3.会议室4.现场监控（三）生活区1．宿舍2.食堂和储物间3.活动室4.卫生间5.淋浴间6.洗漱间三、安全防护(一)防护棚1.钢筋、木工作业区防护棚2．搅拌设备防护棚(二)临边防护1．基坑周边防护2.楼层、阳台临边防护3．楼梯临边防护4.竖向洞口防护5.屋面临边防护6.安全通道7.电梯门、井口防护8.水平预留洞口防护9.悬挑式钢平台四、消防设施五、临时用电（一）总配电柜、分配电箱、开关箱1．总配电柜（箱）2．分配电箱3．开关箱（二）总配电柜（箱）、分配电箱、开关箱安装设置六、脚手架(一)扣件式钢管脚手架(二)型钢悬挑式脚手架（三）满堂脚手架（四）满堂支撑架七、基坑支护（一）型钢桩横挡板支护（二）混凝土灌注桩支护（三）土钉墙支护八、起重机械设备（一）塔吊(二)施工升降机（三）物料提升机一、文明施工一般要求：1 施工现场要进行封闭式管理,四周连续设置围档,围挡、安全门应经过设计计算,必须满足强度、刚度、稳定性要求。

设置门卫室,对施工人员实行胸卡式管理,外来人员登记进入。

2 施工现场大门处、道路、作业区、办公区、生活区地面要硬化处理,道路要畅通并能满足运输与消防要求。

各区域地面要设排水沟和集水井,不允许有跑、冒、滴、漏与大面积积水现象。

3 施工区与生活区、办公区应该分开设置并保持安全距离。

4 出入口设制式门和标识，设置车辆清污设施,驶出现场车辆必须进行清污处理。

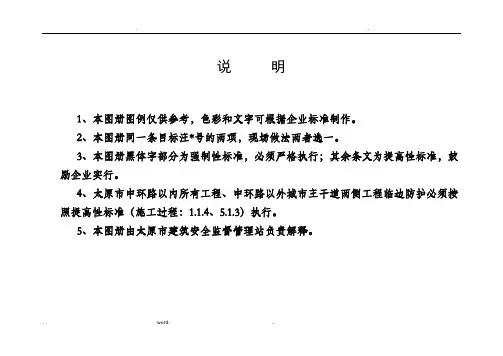

. . .说明1、本图册图例仅供参考，色彩和文字可根据企业标准制作。

2、本图册同一条目标注*号的两项，现场做法两者选一。

3、本图册黑体字部分为强制性标准，必须严格执行；其余条文为提高性标准，鼓励企业实行。

4、太原市中环路以内所有工程、中环路以外城市主干道两侧工程临边防护必须按照提高性标准（施工过程：1.1.4、5.1.3）执行。

5、本图册由太原市建筑安全监督管理站负责解释。

. . word. ..目录一、开工前1 封闭管理 (4)2 施工场地 (7)3 材料管理 (15)4 施工区 (20)5 生活区 (24)6 办公区 (35)7 标志标牌 (36)二、施工过程1 基坑工程 (44)2 脚手架 (50)13 高处作业吊篮 (53)4 模板支架 (54)5 高处作业 (55)6 临时用电 (64)7 塔式起重机 (66)8 施工升降机/物料提升机 (67)9 施工机具 (70)1一、开工前11、封闭管理1.1现场大门1.1.1 施工现场应设置金属大门，并加有企业名称和工程项目标识。

1.1.2 现场采用定型化、工具式门柱和大门。

大门整洁、美观、牢固且能够展示企业文化，能够循环利用。

备注：门头书写项目名称门柱书写企业文化内容大门显示企业名称1.2围挡11.2.1市区主要路段的工地应设置高于2.5m 围挡，一般路段的工地应设置高于1.8m围挡。

1.2.2 围挡应沿工地四周连续设置。

1.2.3围挡应坚固、稳定、整洁、美观。

1.2.4围挡有能够展示公益性内容，不得少于围挡面积的3/5。

11.3保卫室1.3.1大门口应设置保卫室，实行出入人员登记制度。

1.3.2保卫室应有监控设备。

1.4 一卡通门禁管理系统1.4.1 应设置门禁管理系统，严禁闲散人员进入施工现场。

1.4.2一卡通供职工就餐、考勤、进入施工场地，记录职工在工程过程中的信息。

1.5“三区”隔离设置1.5.1 施工现场区域应与办公区、生活区划分清晰，并应采取相应的隔离措施。

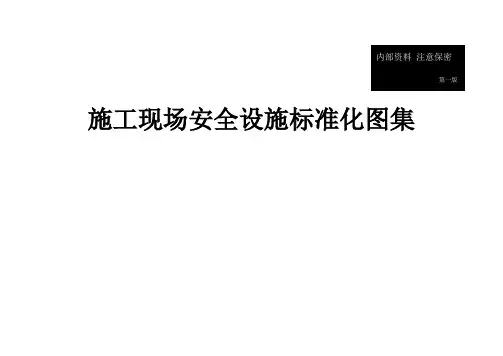

内部资料注意保密第一版施工现场安全设施标准化图集中国建筑第八工程局有限公司编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“中国建筑，和谐环境为本；生命至上，安全运营第一”的理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。

本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；7、其它一、《图集》编写原则及要求：1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。

3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。

4、《图集》编写图文并茂，突出细部节点，便于操作实施。

二、《图集》推广使用要求1、本图集作为企业内部最低标准推广使用，1-6章为强制性条文、7章为推荐性条文。

2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。

3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

4、本标准自发布之日起执行三、编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》建筑［2009］87 号《建筑起重机械安全监督管理规定》建设部166 号令《建筑施工特种作业人员管理规定》建质［2008］75 号《建筑施工个人劳动防护用品使用管理暂行规定》建质［2007］255 号《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ 46-2005《建筑施工高处作业安全技术规范》JGJ 80-91《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《龙门架及井字架物料提升机安全技术规范》JGJ 88-2010《施工现场机械设备检查技术规程》JGJ 160-2008《建筑机械使用安全技术规程》JGJ 33-2001《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2010《建筑施工工具式脚手架安全技术规范》JGJ202-2010《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011中国建筑股份有限公司《项目管理手册》、《安全生产管理手册》中国建筑《施工现场安全防护标准图册（试行）》本《图集》由局安全管理部负责修订解释，执行过程中如有意见或建议，请寄送中国建筑第八工程局有限公司安全生产管理部（地址：上海市浦东新区世纪大道1568号中建大厦26楼；邮政编码200122）。

前言随着公司经营规模的不断扩大，行业竞争的日趋激烈和业主需求的不断提高，项目管理跨度和难度也在不断加大。

因此，严格落实标准化管理的重要性日益凸显。

为了全面提升项目管理水平，更好地维护企业品牌、提升企业形象。

公司对企业内部和行业上标准化管理进行了重新梳理和优化，利用BIM技术编制了本图册，以期实现施工生产行为规范化、安全管理科学化、安全防护标准化、场容场貌秩序化、施工质量样板化。

本图集主要内容包括：文明施工、安全防护、脚手架及模板支撑体系、大型机械、施工机具、临时用电、消防设施、绿色施工、安全体验区、质量样板区十个章节。

本图册为施工现场安全和质量管理标准化的企业标准，适用于各工程公司、项目部，请各级单位认真贯彻执行。

本图册凝聚了公司和行业内项目标准化管理先进做法，实施过程中发现更先进、更合理做法，恳请各级单位提出宝贵意见和建议，以便进一步修改和完善。

实施本图册时，除遵守本图册有关要求外，还应符合相关法律法规、标准规范和规范性文件要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。

本图册由公司安全设备部和技术质量部负责解释。

本图册在编写过程中得到了集团公司总部和各工程公司大力支持和帮助，在此一并表示感谢！编制委员会二Ο一八年一月编制委员会主编：王邦国副主编：温鹤华史立平委员：施树林王赛丁玺涵张桢陈元国曹兆华生加旺傅海荣孙国兵谢广财丁园园姜宏祝马建忠李铁桥徐仁贵王平马和春张生杨国庆徐仁华胡国平审定委员会主任：刘厚纯副主任：徐仁忠杨静委员：王建国杭小建马军陈春红吉春勤吉久平王勇批准：大门文明施工图1.1说明：1、主大门采用有门楼式，其余大门提倡采用无门楼式，在工程需要突出显示企业形象时采用有门楼式。

2、门体材质为金属管与薄铁板焊接而成，门柱材质为角钢钢架。

3、具体尺寸详见《CI 形象识别手册》，6m 宽门体为对开门，8m 宽门体为四扇折叠门；无门楼式门柱总高度2.66m （用于2.1m 高围墙）或3.06m （用于2.5m 高围墙），门柱截面尺寸建议为0.8m ×0.8m （用于6m 门体）、1m ×1m （用于8m 门体）；有门楼式门柱截面尺寸建议为1m ×1m ，总高度为6.5m ，其中门楣高度为1.5m ，门柱高度为5m 。
