半导体照明技术第一篇：半导体照明技术在照明行业中的应用半导体照明技术是目前照明行业中最为先进的技术之一，它使用半导体发光二极管（LED）作为光源，具有节能、环保、寿命长等优点。
半导体照明技术的应用涵盖了各个领域，包括室内照明、室外照明、特殊场合照明等。
室内照明是半导体照明技术应用最广泛的领域之一。
在室内照明中，半导体照明技术可以通过LED灯管、LED面板灯等产品实现。
与传统照明产品相比，半导体照明产品的功率较小，但是亮度却不差，而且其寿命远远超过传统照明产品。
这些优点使得半导体照明技术的应用在室内照明领域中得到了广泛的认可。
室外照明是半导体照明技术应用的另一个重要领域。
在室外照明领域中，半导体照明技术不仅可以用于普通路灯、景观灯等传统产品，还可以运用在智能路灯、太阳能路灯等高新产品上。
这些丰富的产品形态使得半导体照明技术在室外照明领域中具有广泛的应用前景。
此外，半导体照明技术还可以用于特殊场合照明，如舞台灯光等。
相比传统舞台灯光，半导体照明技术使用的LED灯具功率小、体积小、寿命长、色彩饱和度高等优点，使得其在舞台灯光领域中的应用日益广泛。
相信随着半导体照明技术的不断发展和创新，其在特殊场合照明领域的应用将会越来越多样化。
总之，半导体照明技术的应用范围非常广泛，在室内照明、室外照明、特殊场合照明等各个领域都有着重要的地位和作用。
随着半导体照明技术的不断进步和发展，相信其在照明行业中的应用前景将越来越广阔。
第二篇：半导体照明技术的发展历程半导体照明技术的发展可以追溯到20世纪60年代，此时LED还没有被广泛应用于照明行业。
在20世纪70年代，LED开始被用于数字显示器等场合，但是其在照明领域中的应用还不成熟。
直到80年代末和90年代初，半导体照明技术才开始在照明行业中得到广泛应用。
1992年，美国专利局颁发了一项LED照明专利，这在某种程度上标志着半导体照明技术正式开始跨入实用阶段。
随着技术不断成熟，LED的亮度逐渐提高，功率也逐渐降低，这使得LED照明成为了一种先进的、高效的照明方式。
半导体照明技术半导体照明技术一、基础知识篇•1．光的本质是什么，物体发光有哪几种方式？•2．何谓电致发光？半导体发光为何属冷光？•3．照明光源的发展经历了哪几个阶段？•4．LED的工作原理与基本结构是什么？•5．LED光源有哪些优势？•6．在主要性能方面，目前白光LED与传统光源相比有哪些优缺点？•7．什么是色温？什么是显色指数？•8．通用照明对白光LED的光电性能有哪些基本要求？•9．什么是人眼对光的视觉敏感曲线？•10．人眼对光的视觉敏感曲线对我们了解LED照明有什么作用？•11．LED的发展经历了哪几个阶段？•12．何谓LED的伏安特性？LED的电功率是如何计算的？•13．LED的基本特性是什么？•14．何谓LED的电―光转换？如何表述光电转换效率？•15．LED单色光（红、黄、蓝、绿等）的光谱与白光的光谱有什么区别？•16．在通用照明领域，LED取代传统光源从目前来看还需克服哪些障碍？•17．LED取代传统光源还有哪些需要攻克的课题，当前国际上LED发展的趋势如何？•18．何谓绿色照明光源？它有哪些特点？•19．为什么说21世纪照明产业将迎来自爱迪生发明白炽灯以来的又一次产业革命？•20．哪些产业是LED产业链的构成部分？•21．LED上游产业是指哪些产业？•22．LED中游产业是指哪些产业？•23．LED下游产业是指哪些产业？•24．LED产业的发展，可以带动哪些相关产业的产品升级换代和技术创新？•25．用半导体光源取代传统光源对我国这样一个照明光源生产与出口大国的重要意义何在？•26．当前我国LED产品与国际先进水平相比，主要差距在哪里？•27．我国发展半导体照明产业的优势何在？政府主管部门出台了哪些推进这一产业发展的重要举措？•二、外延芯片篇•28．LED的发光有源层――PN结是如何制成的？哪些是常用来制造LED的半导体材料？•29．什么是LED的内量子效率？不同的发光波长，假定内量子效率达100％，其电―光效率有何不同？•30．LED PN结有源层发出的光子能否100％逸出到空气中？•31．有哪些生长LED有源层的外延方法？它们各自有什么特点？•32．哪些材料可以用做生长外延层的衬底材料？它们各自有哪些优缺点？•33．当前，生产超高亮LED的外延方法主要有几种？什么是MOCVD？•34．当前，用做半导体照明光源的高效LED的外延层结构有何创新和发展？它们的结构如何？•35．当前的GaAs、GaP、GaAlAs、GaInAlP以及InGaN等均是无机半导体材料，除此之外，还有哪些无机材料可以制造发光二极管？目前研发的进展如何？•36．简述有机半导体发光二极管发展历程，0LED等能否进入照明领域？•37．国内LED外延产业的状况与发展趋势如何？•38．LED芯片的制造流程是怎样的？•39．LED芯片制造工序中，哪些工序对其光电性能有较重要的影响？•40．芯片制造过程中通过哪些工艺技术措施可以提高芯片发光强度与出光效率？•41．LED芯片为什么要分成诸如8mil，9mil…13～22mil，40mil等不同的尺寸？尺寸大小对LED光电特性有哪些影响？•42．LED大功率芯片一般指多大面积的芯片？为什么？大功率芯片的版图设计有哪些特殊考虑？•43．制造GaN外延材料的芯片工艺和加工设备与GaP、GaAs、InGaAlP相比有哪些不同的要求？为什么？•44．什么是“激光剥离技术”？它在LED芯片制造中起什么作用？它主要用在哪类芯片制造中？•45．“透明电极”芯片的结构与它的特点是什么？•46．什么是“倒装芯片（Flip-Chip）”？它的结构如何？它有哪些优点？•47．用于半导体照明的芯片技术的发展主流是什么？三、封装篇•48．提高LED芯片光子逸出率的途径有哪些？为什么说通过封装设计和封装材料改进可以提高LED光子逸出效率？•49．简述提高LED芯片电―光转换效率的重要意义。
半导体照明基础知识笫一部分光源基础1. 光致发光有大量材料受到紫外线的激发而辐射出可见光，称为光致发光荧光这个词用来表示材料受到激发后立即发光.荧光灯属.光致发光2•电致发光将电能直接转化为光能的一种物理现象.光-电转换不需经过其他物理过程.如丄ED发光属电致发光.3. 光源分类热辐射：白炽灯，卤钨灯气体放电：高压气体放电灯：汞灯.钠灯.舍金卤化物灯.低压气体放电灯：钠灯，荧光灯.电致发光：发光二极管（LED4. 性能参数光效：光源将其他形式的能量转化为可见光的能力的量，光源所发出的光通量和光源所消耗的电功率之比。
即①/Pi单位：ml/w光源寿命：全寿命，平均寿命，有效寿命。
有效寿命是指光源的光通量下降到初始值的70%5. 光通维持率在规定条件下对LED竟明产品进行燃点，在寿命期间内燃点达到一特定时间时所发出的光通量与初始光通量的比值，用百分数表示。
6. 光分布光源的分布分为漫射性和指向性。

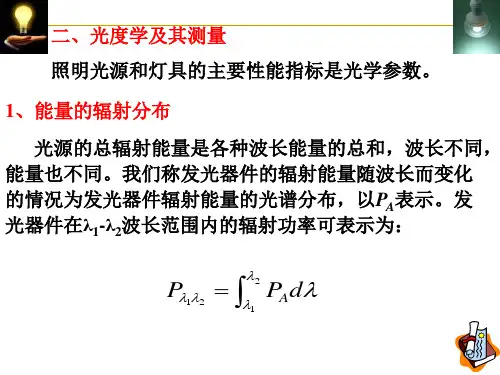

笫二部分光度学基础1. 光通量光通量：光源在单位时间内发出的光量称为光源的光通量用①表示。
单位:ml2. 发光强度光源在某一方向的单位立体角中发射的光通量定义为光源在该方向上的发光强度。
（简称光强）用符号：I表示,单位：（cd）表示3. 光照度光照度（简称照度）是表征表面被照明程度的量，是单位表面接受到的光通量用符号:E表示，单位：lx, 例：晴天中午地面照度为了100000 lx4. 亮度光源在某一方向的亮度（L）是光源在该方向上的单位投影面在单位立体角中发射的光通量.笫三部分色度学基础1. CIE标准色度学系统规定RG系统的三色光波长700.0nm（红光R）546.1 nm（绿光G）435.8nm（蓝光B）2. 色温将标准黑体加温，黑体颜色将由：红，橙红，黄，黄白，蓝白依次变化。
光源色温定义为和黑体颜色相近时的黑体温度。
用热力学温度K表示。
色温用CT 表示，单位:K当光源发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度称为该光源的颜色温度，简称：色温3. 相关色温光源发出的光的颜色和各种温度下的黑体辐射的颜色都不完全相同，通常选用与其光颜色最为接近的黑体的温度为该光源的相关色温，用CC■表示单位:K 4. 显色指数光源对物体颜色的还原能力用显色指数表示。

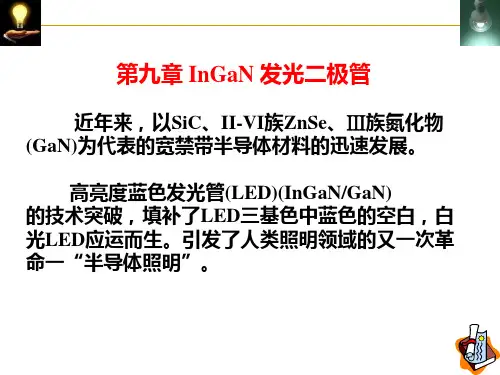

半导体照明技术一、下一代GaN基LED衬底材料以GaN为代表的第三代半导体材料是近十几年来国际上倍受重视的新型半导体材料，在白光LED、短波长激光器、紫外探测器以及高温大功率器件中具有广泛的应用前景。
然而，由于GaN特殊的稳定性（熔点2791K，融解压4.5GPa），自然界缺乏天然的GaN体单晶材料，当前的主要工作都是在蓝宝石、SiC等衬底上异质外延进行的。
由于GaN与衬底间的晶格失配和热失配，导致异质外延GaN薄膜中具有高的位错密度，位错会形成非辐射复合中心和光散射中心，大大降低光电子器件的发光效率。
另外，异质外延也给器件带来了一些别的问题，如解理困难、散热性差等。
因而开发适合规模制造的GaN衬底材料工艺对发展GaN半导体器件产业至关重要。
当前用于GaN基LED的衬底材料比较多，但是能用于商品化的衬底目前只有两种，即蓝宝石和碳化硅衬底。
其它诸如GaN、Si、ZnO衬底还处于研发阶段，离产业化还有一段距离。
1、GaN基板GaN的特点: GaN单晶材料是最理想的衬底，可大大提高外延膜的晶体质量，降低位错密度，提高器件工作寿命，提高发光效率，提高器件工作电流密度。
但是制备GaN体单晶非常困难，生产成本高。
GaN基板的发展现状：世界许多大公司和研究机构在GaN衬底技术方面投入巨大的人力和物力进行研究，多家单位已经宣称获得了GaN基板。
在商用GaN衬底的供应方面，目前有日本的住友电气(Sumitomo Electric)、日立电缆(Hitachi Cable)、三菱化学(Mitsubishi)、古河金属机械(Furukawa)、美国的Cree、Kyma、TDI、波兰的TopGaN以及法国的Lumilog等公司可提供，但生产规模都很小，价格也高达几千美元/片，目前主要用于激光二极管的生产，其价格只有接近蓝宝石衬底价格，才有机会大规模用于发光二极管之生产制造。
不过，相对于Cree、Nichia等大公司在碳化硅、蓝宝石衬底上成熟的LED器件水平，前者发光效率达到了208lm/W，后者也超过了145lm/W，GaN衬底上白光LED效率要明显偏低，还有很大的上升空间。
