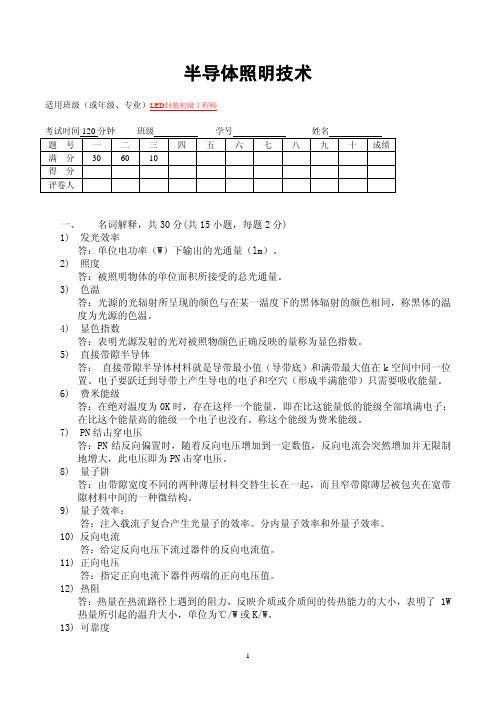

半导体照明技术适用班级（或年级、专业）LED封装初级工程师一、名词解释，共30分(共15小题，每题2分)1)发光效率答：单位电功率（W）下输出的光通量（lm）。
2)照度答：被照明物体的单位面积所接受的总光通量。
3)色温答：光源的光辐射所呈现的颜色与在某一温度下的黑体辐射的颜色相同，称黑体的温度为光源的色温。
4)显色指数答：表明光源发射的光对被照物颜色正确反映的量称为显色指数。
5)直接带隙半导体答：直接带隙半导体材料就是导带最小值（导带底）和满带最大值在k空间中同一位置。
电子要跃迁到导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量。
6)费米能级答：在绝对温度为0K时，存在这样一个能量，即在比这能量低的能级全部填满电子；在比这个能量高的能级一个电子也没有。
称这个能级为费米能级。
7)PN结击穿电压答：PN结反向偏置时，随着反向电压增加到一定数值，反向电流会突然增加并无限制地增大，此电压即为PN击穿电压。
8)量子阱答：由带隙宽度不同的两种薄层材料交替生长在一起，而且窄带隙薄层被包夹在宽带隙材料中间的一种微结构。
9)量子效率：答：注入载流子复合产生光量子的效率。
分内量子效率和外量子效率。
10)反向电流答：给定反向电压下流过器件的反向电流值。
11)正向电压答：指定正向电流下器件两端的正向电压值。
12)热阻答：热量在热流路径上遇到的阻力，反映介质或介质间的传热能力的大小，表明了 1W 热量所引起的温升大小，单位为℃/W或K/W。
13)可靠度答：产品在规定的条件下和规定的时间内，完成规定功能的概率。
14)固有可靠性答：可靠性分为固有可靠性和使用可靠性。
固有可靠性用于描述产品的设计和制造的可靠性水平。
15)加速寿命试验答：加速寿命试验是指采用加大应力的方法促使样品在短期内失效,以预测在正常工作条件或储存条件下的可靠性,但不改变受试样品的失效分布。
二、简答题，共60分 (共15小题，每题4分)16)半导体发光材料的条件答：带隙宽度合适、可获得电导率高的P型和N型半导体、可获得完整性好的优质晶体、发光复合概率大。
半导体工艺原理测试题及答案大全一、选择题（每题2分，共20分）1. 下列关于半导体材料的叙述中，错误的是：A. 半导体材料的导电性介于导体和绝缘体之间。
B. 半导体材料的导电性随温度升高而增加。
C. 半导体材料的导电性受光照影响。
D. 半导体材料的导电性不受掺杂影响。
答案：D2. 在半导体工艺中，光刻技术主要用于：A. 沉积薄膜B. 氧化C. 刻蚀D. 形成图案答案：D3. 下列哪种掺杂方式可以增加半导体的导电性？A. N型掺杂B. P型掺杂C. 无掺杂D. 以上都是答案：D4. 氧化层在半导体工艺中的作用不包括：A. 保护B. 绝缘C. 导电D. 隔离答案：C5. 扩散工艺在半导体工艺中主要用于：A. 形成晶体管B. 形成绝缘层C. 形成金属层D. 形成氧化层答案：A二、填空题（每题2分，共20分）1. 在半导体工艺中，____是形成晶体管PN结的关键步骤。
答案：扩散2. 半导体工艺中的氧化层通常采用____材料。
答案：二氧化硅3. 光刻胶在光刻过程中的作用是____。
答案：形成掩模4. 离子注入技术可以用于____掺杂。
答案：N型或P型5. 在半导体工艺中，____技术用于去除不需要的材料。
答案：刻蚀三、简答题（每题10分，共30分）1. 简述CMOS工艺中晶体管的工作原理。
答案：在CMOS工艺中，晶体管的工作原理基于PN结的开关特性。
N型晶体管（NMOS）在栅极电压高于源极电压时导通，而P型晶体管（PMOS）在栅极电压低于源极电压时导通。
通过控制栅极电压，可以实现晶体管的开关控制。
2. 描述氧化层在半导体工艺中的作用。
答案：氧化层在半导体工艺中主要起到保护、绝缘和隔离的作用。
它可以保护硅片不受化学腐蚀，防止杂质扩散，同时作为绝缘层隔离不同的晶体管或电路元件，确保电路的稳定性和可靠性。
3. 离子注入技术在半导体工艺中的应用是什么？答案：离子注入技术在半导体工艺中主要用于掺杂，通过将掺杂原子注入硅片，可以精确控制掺杂的类型、浓度和深度，从而制造出具有特定特性的半导体器件，如晶体管、二极管等。
(完整版)半导体及其应用练习题及答案题目一1. 半导体是什么？答案：半导体是介于导体和绝缘体之间的材料，在温度适当时具有导电性能。
2. 半导体的价带和导带分别是什么？答案：半导体中的价带是电子离子化合物的最高能级，而导带是能够被自由电子占据的能级。
3. 简要解释半导体中的P型和N型材料。
答案：P型半导体是通过向半导体中掺杂三价元素，如硼，来创建的，在P型材料中电子少，因此存在空穴。
N型半导体是通过向半导体中掺杂五价元素，如磷，来创建的，在N型材料中电子多，因此存在自由电子。
题目二1. 解释PN结是什么？答案：PN结是由一个P型半导体和一个N型半导体通过熔合而形成的结构，其中P型半导体中的空穴与N型半导体中的自由电子结合，形成一个边界处的耗尽区域。
2. 简要描述PN结的整流作用是什么？答案：PN结的整流作用是指在正向偏置电压下，电流可以流过PN结，而在反向偏置电压下，电流几乎不会流过PN结。
3. 什么是PN结的击穿电压？答案：PN结的击穿电压是指当反向偏置电压达到一定程度时，PN结中会发生电击穿现象，导致电流迅速增加。
题目三1. 解释场效应晶体管（MOSFET）是什么？答案：场效应晶体管是一种半导体器件，可以用于控制电流的流动，其结构包括源极、漏极和栅极。
2. 简要描述MOSFET的工作原理。
答案：MOSFET的工作原理是通过栅极电场的变化来控制其上的沟道区域导电性，从而控制漏极和源极之间的电流的流动。
3. MOSFET有哪些主要优点？答案：MOSFET的主要优点包括体积小、功耗低、响应速度快和可靠性高等。
1．半导体硅材料的晶格结构是（A）A 金刚石B闪锌矿C纤锌矿2．下列固体中，禁带宽度Eg最大的是（C）Ａ金属Ｂ半导体Ｃ绝缘体3．硅单晶中的层错属于（C）Ａ点缺陷Ｂ线缺陷Ｃ面缺陷4．施主杂质电离后向半导体提供（B），受主杂质电离后向半导体提供（ A），本征激发后向半导体提供（ A B）。
A 空穴B电子5．砷化镓中的非平衡载流子复合主要依靠（A）A 直接复合B间接复合C俄歇复合6．衡量电子填充能级水平的是（ B ）Ａ施主能级Ｂ费米能级Ｃ受主能级D缺陷能级7．载流子的迁移率是描述载流子(A )的一个物理量；载流子的扩散系数是描述载流子 ( B )的一个物理量。
A 在电场作用下的运动快慢B在浓度梯度作用下的运动快慢8．室温下，半导体Si中掺硼的浓度为1014cm －3，同时掺有浓度为 1.1 ×1015cm－3的磷，则电子浓度约为（ B），空穴浓度为（ D），费米能级（ G）；将该半导体升温至570K ，则多子浓度约为（ F），少子浓度为（ F），费米能级（ I）。
（已知：室温下，ni ≈ 1.5 × 1010cm－3，－ 3570K 时， ni ≈ 2× 1017cm ）－ 3－ 3－ 3－ 3A 1014cmB 1015cmC 1.1 × 1015cmD 2.25× 105cmE 1.2 × 1015cm －3F 2× 1017cm －3 G高于 Ei H 低于Ei I等于Ei9． 载流子的扩散运动产生（CA 漂移B隧道）电流，漂移运动产生（C 扩散A）电流。
10. 下列器件属于多子器件的是（B D ）Ａ 稳压二极管Ｂ 肖特基二极管Ｃ 发光二极管D隧道二极管11. 平衡状态下半导体中载流子浓度流 子的复合率（ C ）产生率n0p0=ni2 ，载流子的产生率等于复合率，而当np<ni2时，载Ａ 大于Ｂ 等于Ｃ 小于12. 实际生产中，制作欧姆接触最常用的方法是（A ）Ａ 重掺杂的半导体与金属接触Ｂ 轻掺杂的半导体与金属接触13．在下列平面扩散型双极晶体管击穿电压中数值最小的是（ C ）A BVCEOB BVCBOC BVEBO14．MIS结构半导体表面出现强反型的临界条件是（ B）。
半导体工厂试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料中，硅（Si）的导电性介于以下哪种材料之间？A. 金属B. 绝缘体C. 导体D. 超导体答案：A2. 下列哪种掺杂方式可以增加半导体的导电性？A. N型掺杂B. P型掺杂C. 无掺杂D. 以上都不是答案：A3. 在半导体制造过程中，光刻技术主要用于以下哪个步骤？A. 氧化B. 扩散C. 离子注入D. 抛光答案：C4. 下列哪种材料通常用于半导体器件的绝缘层？A. 硅B. 硅酸盐C. 硅氧化合物D. 硅化物答案：C5. 半导体器件的PN结在正向偏置时，其导电性如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A6. 下列哪种现象不是半导体器件的特性？A. 光敏效应B. 热敏效应C. 磁敏效应D. 超导效应答案：D7. 在半导体工艺中，CMOS技术指的是什么？A. 互补金属氧化物半导体B. 共面金属氧化物半导体C. 互补金属半导体D. 共面金属半导体答案：A8. 下列哪种材料不适用于制造半导体器件？A. 硅B. 锗C. 铜D. 砷化镓答案：C9. 在半导体器件中，晶体管的放大作用是通过改变哪个参数来实现的？A. 电流B. 电压C. 电阻D. 电容答案：B10. 下列哪种技术不是用于提高半导体器件性能的？A. 减小特征尺寸B. 增加掺杂浓度C. 增加工作温度D. 使用多门器件答案：C二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体器件的性能？A. 温度B. 光照C. 湿度D. 电压答案：A、B、D2. 在半导体制造过程中，下列哪些步骤需要精确控制？A. 光刻B. 扩散C. 抛光D. 封装答案：A、B、D3. 下列哪些材料可以作为半导体的掺杂剂？A. 硼B. 磷C. 铜D. 砷答案：A、B、D4. 下列哪些技术是用于提高半导体器件集成度的？A. 减小特征尺寸B. 使用多层互连C. 增加工作电压D. 采用3D集成答案：A、B、D5. 下列哪些因素会影响半导体器件的可靠性？A. 材料纯度B. 工艺控制C. 工作温度D. 环境湿度答案：A、B、C、D三、填空题（每题2分，共10分）1. 半导体材料的导电性介于______和______之间。
半导体照明与显示技术考试试题及答案第一部分：选择题1.以下关于半导体照明的说法正确的是：A. 半导体照明是指利用半导体材料发光的技术B. 半导体照明只适用于室内照明C. 半导体照明不包括LED照明技术D. 半导体照明的效率低，不符合环保要求答案：A. 半导体照明是指利用半导体材料发光的技术2.下列哪个不属于半导体发光二极管的主要特点？A. 高亮度B. 高效率C. 长寿命D. 高电压需求答案：D. 高电压需求3.以下关于半导体显示技术的说法错误的是：A. OLED是一种常见的半导体显示技术B. TFT-LCD是一种常见的半导体显示技术C. LED显示屏是一种常见的半导体显示技术D. 半导体显示技术具有高对比度和快速响应的特点答案：C. LED显示屏是一种常见的半导体显示技术（正确的说法是LED是一种常见的半导体照明技术）4.以下哪种技术不是半导体照明和显示中常见的驱动方式？A. 平板驱动B. 矩阵驱动C. 串行驱动D. 并行驱动答案：A. 平板驱动第二部分：简答题1.请简要解释半导体照明的工作原理。
答：半导体照明利用半导体材料在电流通入时发光的特性。
当正向电流通过半导体材料时，半导体内的电子与空穴结合并重新组合，放出能量以光的形式释放出来，从而发光。
半导体照明的发光颜色根据所使用的半导体材料和杂质掺入类型的不同而有所区别。
2.半导体发光二极管相比传统照明源的优势有哪些？答：半导体发光二极管相比传统照明源具有以下优势：- 高亮度：半导体发光二极管具有高亮度，能够产生明亮的光线。
- 高效率：半导体发光二极管的能量转化效率较高，能够将电能转化为光能的比例较高，相比传统照明源更节能。
- 长寿命：半导体发光二极管具有较长的使用寿命，一般可达到几万到几十万小时，远远超过传统照明源的寿命。
- 快速响应：半导体发光二极管具有快速响应的特点，开关速度快，瞬间亮灭。
3.请简要解释半导体显示技术中的TFT-LCD和OLED。
某光源发出波长为460nm 的单色光，辐射功率为100W ，用Y 值表示其光通量，计算其色度坐标X 、Y 、Z 、x 、y 。
解：由教材表1-3查得460nm 单色光的三色视觉值分别为0.2908X =，0.0600Y =， 1.6692Z =，则对100W P =，有
4356831000.2908 1.98610lm 6831000.0600 4.09810lm 683100 1.6692 1.14010lm
m m m X K PX Y K PY Z K PZ ==××=×==××=×==××=× 以及 )()0.144
0.030x X X Y Z y Y X Y Z =++==++=
1. GaP绿色LED的发光机理是什么，当氮掺杂浓度增加时，光谱有什么变化，为什么？GaP红色LED的发光机理是什么，发光峰值波长是多少？
答：GaP绿色LED的发光机理是在GaP间接跃迁型半导体中掺入等电子陷阱杂质N，代替P原子的N原子可以俘获电子，又靠该电子的电荷俘获空穴，形成束缚激子，激子复合发光。
当氮掺杂浓度增加时，总光通量增加，主波长向长波移动，这是因为此时有大量的氮对形成新的等电子陷阱，氮对束缚激子发光峰增加，且向长波移动。
GaP红色LED的发光机理是在GaP晶体中掺入ZnO对等电子陷阱，其发光峰值波长为700nm的红光。
2. 液相外延生长的原理是什么？一般分为哪两种方法，这两种方法的区别在哪里？
答：液相外延生长过程的基础是在液体溶剂中溶质的溶解度随温度降低而减少，而且冷却与单晶相接触的初始饱和溶液时能够引起外延沉积，在衬底上生长一个薄的外延层。
液相外延生长一般分为降温法和温度梯度法两种。
降温法的瞬态生长中，溶液与衬底组成的体系在均处于同一温度，并一同降温（在衬底与溶液接触时的时间和温度上，以及接触后是继续降温还是保持温度上，不同的技术有不同的处理）。
而温度梯度法则是当体系达到稳定状态后，整个体系的温度再不改变，而是在溶液表面和溶液－衬底界面间建立稳定的温度梯度和浓度梯度。
3. 为何AlGaInP材料不能使用通常的气相外延和液相外延技术来制造？
答：在尝试用液相外延生长AlGaInP时，由于AlP和InP的热力学稳定性的不同，液相外延的组分控制十分困难。
而当使用氢化物或氯化物气相外延时，会形成稳定的AlCl化合物，会在气相外延时阻碍含Al磷化物的成功生长。
因此AlGaInP 材料不能使用通常的气相外延和液相外延技术来制造。
1. 画出典型的具有GaP窗层和吸收衬底的双异质结AlGaInP LED的结构示意图，简述为什么需要使用电流扩展窗层。
答：结构示意图如下图所示。
为了使LED芯片获得高效的发光，电流扩展是主要关键之一，如上图的结构，器件的上方覆盖了圆形的金属顶，电流从芯片的顶部接触通过P型层流下到达结区，在结区发光。
但是假如P型层的电阻太高，电流将扩展很少，而仅仅限在金属之下，光仅仅发生在电极之下，而且被芯片内部吸收。
有效的最好性能的AlGaInP LED是在通常的双异质结顶部再生长一个厚的P型窗层，而不用AlGaInP材料。
这个电流扩展窗层与AlGaInP相比，具有高的薄层电导率，而且对发射光是透明的，可以达到很好的电流扩展效果。
2. 画出透明衬底的AlGaInP LED的结构示意图，简要说明其芯片制造流程。
答：结构示意图如下图所示。
此LED结构用的是MOCVD生长在GaAs上的双异质结(Al x Ga1-x)0.5In0.5P，并在结构上方VPE生长一个小于50μm厚的GaP窗层。
在外延生长后，用通常的化学腐蚀技术移除GaAs吸收衬底，使双异质结结构的N型层暴露，再通过升
高温度和加压，将晶片黏结到200~250μm厚的N型GaP衬底上。
第四次作业
1. 发光的PN结通常是将锌热扩散到N型外延材料中形成的。
简要说明借助光刻将锌平面扩散到外延层中的工艺过程。
答：如下图所示。
先在外延层上淀积氧化物或氮化物薄膜，然后再涂上光刻胶，进行光刻显影，从而暴露选择扩散的区域。
后烘之后将暴露区的氧化物或氮化物腐蚀掉，然后把光刻胶去除，在暴露区把锌扩散进晶片，最后把剩余的氧化物或氮化物再腐蚀掉。
2. 对三基色体系的白光LED，列出基色光源的三个最佳峰值波长。
对荧光转换的白光LED和多芯片的白光LED，这三基色分别采用什么方法来实现？
答：三基色体系的白光LED，基色光源的三个最佳峰值波长分别为450nm、540nm 和610nm。
对荧光转换的白光LED，是用部分被吸收的AlInGaN芯片的蓝光和适当的绿光和橙红光两种荧光粉来实现。
对多芯片白光LED，是用峰值波长600nm附近的AlGaInP基LED，以及峰值波长450nm和540nm的AlInGaN LED 组成。
3. 简要说明LED封装技术发展三个阶段的时间范围、典型LED及其驱动电流、器件应用领域。
答：LED封装技术发展的3个阶段分别为：
（1）1962~1989年期间，典型的LED为ø3和ø5的LED，驱动电流一般小于等于20mA，主要用做信号指示和显示。
（2）1990~1999年，发展了大光通量LED食人鱼和Snap，驱动电流在50~150mA，主要用于大型信号指示，如汽车信号灯、景观照明。
（3）2000年至今，研发和生产了功率型LED，电流≥350mA，开始用于照明，并开始了更大光通量输出的组件的研制和生产。
4. 画出器件失效率随时间变化的曲线，说明曲线的各个阶段及其失效原因。
答：曲线如图所示。
曲线可以分为三个阶段：
第一个阶段称为早期失效或老化阶段，失效率较高，随工作时间的延长而迅速下降。
造成早期失效的原因大多属生产型缺陷，由产品本身存在的缺陷所致。
第二个阶段为有效寿命阶段，又称随机失效阶段，失效率很低且很稳定，近似为常数，器件失效往往带有偶然性。
第三个阶段称耗损失效阶段，失效率明显上升，大部分器件相继出现失效，耗损失效都由于老化、磨损和疲劳等原因使器件性能恶化所致。
