“创新杯”说课比赛教学设计教学进程安排（三）根据不同类型组合体特点完成相应任务（25分钟）1.叠加型组合体相关任务通过观看动画，由同学们独立完成。
（5分钟）同学们的声音：有些同学觉得自己并不是很擅长构建空间思维，希望老师能够将书中的例子做成三维模型。
教学进程安排2.切割型组合体相关任务，通过观看动画，由小组成员间讨论协作完成。
（8分钟）使用3DMAX制作模型动画，满足学生要求的同时，便于学生理解掌握。
3DMAX也是同学们下学期即将学习的专业课，讲解其功能性的同时，有效的提高了学生的学习兴趣。
教学进程安排3.综合型组合体相关任务，通过教师指导，小组讨论共同完成。
（12分钟）在这部分教学中，教师可以根据学生完成题目的时间和完成度评估学生的知识掌握程度。
全过程体现学生在做中学、教师在做中教有效的突出了本课程的重点。
教学进程安排4.随时发现学生遇到的困难及时解决。
通过教师教学软件的功能实现对学生操作的实时监控。
及时发现学生存在的问题，随时与学生沟通，反馈，提高教学效果。
（四）引导学生准确运用形体分析法分析形体（15分钟）1.观看综合型组合体1的分解、合成动画。
（3分钟）2.观看综合型组合体2的分解、合成动画。
（3分钟）多媒体教学的优势在于让抽象的问题具体化。
教师有意将形体分析法渗透于每个组合体类型的讲解之中。
在此部分具体提出，并辅以具体的图形讲解，很好的突破了本课程难点。
教学进程安排3.介绍组合体表面的交线并完成任务书中对应任务。
（9分钟）此部分知识点，为以后画组合体视图做铺垫。
教学进程（五）独立完成下列组合体三视图（10分钟）安排目的在于检验学生对于形体分析法的掌握程度。
教学进程安排给出标准答案：（六）保存本节课完成的任务，按照指定上传路径提交。
（7分钟）1.上传文件（1分钟）2.课程小结（5分钟）（1）帮助学生回顾本节课所学的知识点。
（2）同学之间交流体会，总结经验相互提高。
（3）教师对学生表现及知识点进行点评。
课前准备1、复习棱柱、棱锥的投影规律2、复习圆柱、圆锥、圆球的投影规律3、复习基本立体截交线的作法4、复习两回转体相贯线的作法第4章组合体的视图及尺寸注法我们将那些结构、形状较为复杂的形体称为组合体。
我们见到的零件多为由各种基本形体堆积或挖切而成的组合体，因此，学习分析、绘制、阅读组合体视图是学习机械制图的重要基础。

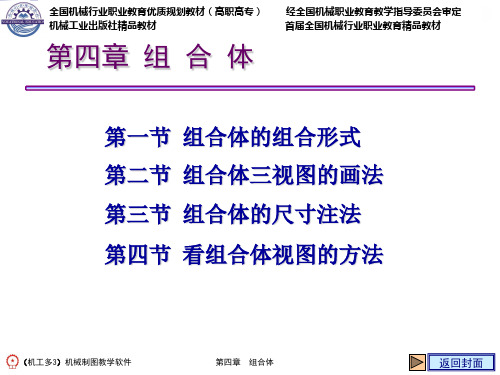

本章主要内容1.三视图的形成及其投影特性2.组合体三视图的画法3.组合体三视图的尺寸注法4.阅读组合体的三视图§4.1 三视图的形成及其特性本节主要内容：了解三视图的形成掌握三视图的特性一、三视图的形成视图：将机件用正投影法向投影面投射所得到的图形。
三视图：机件在三面投影体系中投射所得到的图形。
正面投影——主视图 水平投影——俯视图 侧面投影——左视图 V 俯视左视 YXZO x 0 zy W二、三视图的特性1、度量性高宽长宽长度：在主视图和俯视图中量取宽度：在俯视图和左视图中量取高度：在主视图和左视图中量取2、对应性主视俯视长相等且对正主视左视高相等且平齐俯视左视宽相等且对应三等关系长对正高平齐宽相等长高宽宽∙ 主视图反映：上、下 、左、右∙ 俯视图反映：前、后 、左、右∙ 左视图反映：上、下 、前、后上下上 下 后 前 前后 左右左右 3、方位性§4.2 组合体的组成方式和画法本节主要内容：了解组合体的组成方式了解形体表面的相互位置关系掌握组合体三视图的画法一、组合体的组成方式由若干简单立体（平面体和曲面体）通过叠加、切割等方式构成的整体，称为组合体。
凸台圆筒支撑板底板肋板组合体的构成方式分为叠加型、切割型和综合型三种基本类型：1、叠加型：几个基本形体按照一定的空间位置关系堆叠而成同轴叠加非对称叠加对称叠加2、切割型：在一个基本形体上切除一个或几个基本形体3、综合型：既有堆叠，又有挖切。
N =((M - D) - E)- F M =(A∪B)∪C1、平行——平齐与不平齐二、几何形体间表面的相互位置关系表面平齐表面不平齐无线 实线共面不画线异面要画线不共面共面2、相切：相切处光滑过渡，无分界线。
