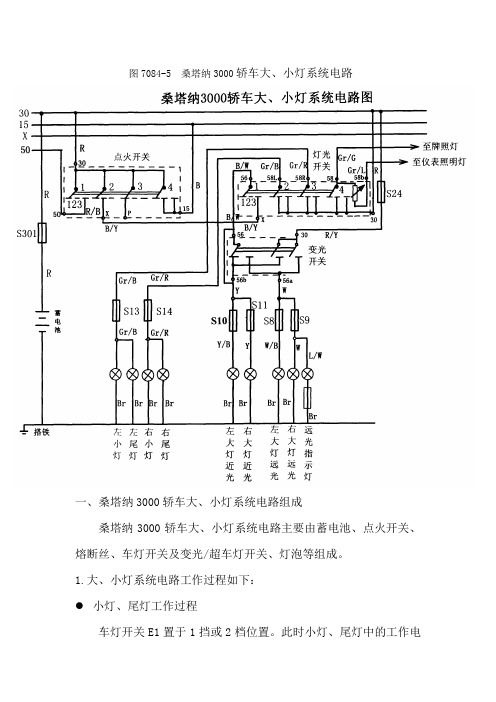

图7084-5 桑塔纳3000轿车大、小灯系统电路一、桑塔纳3000轿车大、小灯系统电路组成桑塔纳3000轿车大、小灯系统电路主要由蓄电池、点火开关、熔断丝、车灯开关及变光/超车灯开关、灯泡等组成。
1.大、小灯系统电路工作过程如下：小灯、尾灯工作过程车灯开关E1置于1挡或2档位置。
此时小灯、尾灯中的工作电流由蓄电池正极(+)→主保险S301→30线→车灯组合开关30接线端子→灯光开关1挡或2档→车灯组合开关58L端子和58R端子→熔断丝S13与S14→前照灯左、右小灯丝及左、右尾灯丝→搭铁→蓄电池负极(－)，于是前、后小灯、尾灯点亮。
●大灯工作过程a.接通点火开关，车灯开关E1置于2挡位置，变光开关E4处于0(近光)位置。
此时前照灯电路中的工作电流由蓄电池正极(+)→主保险S301→30线→点火开关X接线端子→车灯组合开关X接线端子→灯光开关2挡→车灯组合开关56b端子→熔断丝S10与S11→前照灯左、右近光灯丝→搭铁→蓄电池负极(－)，于是两前照灯近光灯点亮。
b.在上述前照灯近光工作的情况下，将变光开关远光E4朝转向盘方向拉过压力点，使变光开关E4处于1挡位，此时前照灯电路中的工作电流由蓄电池正极(+)→主保险S301→30线→点火开关X接线端子→车灯组合开关X接线端子→灯光开关2挡→车灯组合开关56端子→变光开关56端子→变光开关l挡位→变光开关56a端子→熔断丝S8与S9→前照灯左、右远光灯丝及远光指示灯→搭铁→蓄电池负极(－)，于是前照灯远光及仪表板中的远光指示灯均被点亮。
●超车灯工作过程超车时，只需将变光开关E4朝转向盘方向拉至压力点，此时超车灯电路工作电流由蓄电池正极(+)→主保险S301→30线→熔断丝S24→变光开关30端子→变光开关超车挡位→变光开关56a端子→熔断丝S8与S9→前照灯左、右远光灯丝及远光指示灯→搭铁→蓄电池负极(－)，于是前照灯远光及仪表板中的远光指示灯同时点亮。

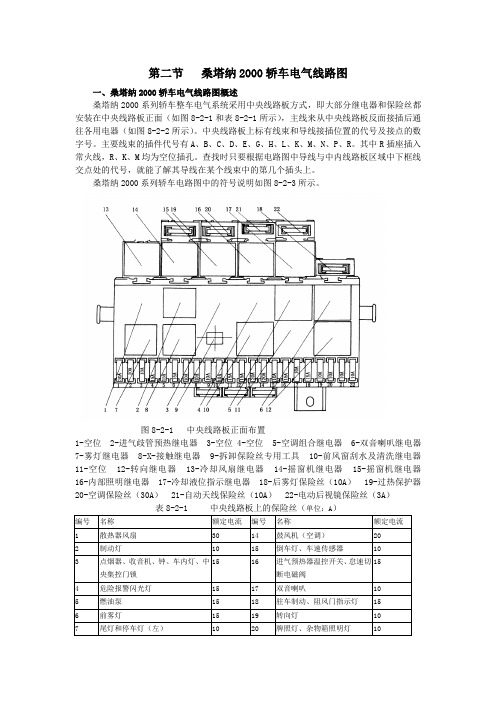

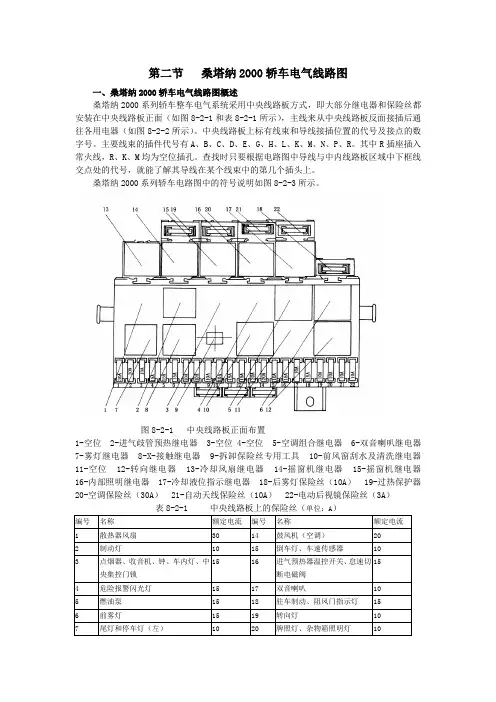

第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。
图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）单位：A编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车内灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。
图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）单位：A注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
图8-2-2 中央线路板反面布置A-用于仪表板线束，插件颜色为蓝色 B-用于连接仪表板线束，插件颜色为红色 C-用于连接发动机室左边线束，插件颜色为黄色 D-用于连接发动机室右边线束，插件颜色为白色E-用于连接车辆后部线束，插件颜色为黑色 G-用于连接单个插头（主要用于冷却液不足指示控制器） H-用于连接空调装置的线束，插件颜色为棕色 K-空位 L-用于连接双音喇叭等线束，插件颜色为灰色 M-空位 N-用于单个插头（主要用于进气管预热器的加热电阻的电源） P-用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接） R-空位图8-2-3 电路图中的符号说明二、桑塔纳2000GLS轿车电气线路图桑塔纳2000GLS型轿车全车电气线路图如图8-2-4～图8-2-15所示，图中的有关说明见表8—2-2所列。
图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。
桑塔纳3000志俊轿车舒适系统电路桑塔纳3000志俊轿车是一款拥有优秀驾驶感受和出色舒适性的车型，其中的舒适系统电路起着关键作用。
该电路包括多个部分，每个部分都有着不同的功能和设计特点。
首先是空调系统电路。
空调系统是现代车辆中重要的组成部分，桑塔纳3000志俊轿车的空调系统采用了数字化模块控制，整个空调系统的运行可以通过车内的控制面板进行设置和调节。
空调系统的核心是压缩机，该部分与电子控制器相互连接，通过传感器对车内环境进行实时监测，自动调整空气温度和流速等参数。
这样的设计使得车内的温度和湿度得以保持在一个最为舒适的范围内，车内人员的舒适感得到充分的保障。
接下来是汽车座椅加热系统电路。
该系统为司机和乘客提供了冬季行驶所需的舒适感。
加热系统由座椅和控制模块两部分组成。
控制模块与整车的电子控制单元相连，接受采集的座椅温度数据，并根据需求调整加热功率。
座椅加热功率可以通过车内的面板进行设置和调节。
座椅加热系统大大提升了驾乘体验，使车内瞬间暖和，让人倍感舒适。
第三个部分是桑塔纳3000志俊轿车的音响系统电路。
音响系统包括收音机、CD机、蓝牙连接等多种功能，提供全方位的音乐播放选择。
音响系统与车内的扬声器、底盘和天线等组件互相连接，形成一个完整的、高音质的声音环境。
音响系统的控制器和数字处理器可以通信，并接收来自轿车控制台上的命令，以延伸或缩短音乐播放时间或调整音乐音量等。
最后是车窗和天窗电路系统。
在汽车驾驶过程中，车窗和天窗的开启与关闭可以影响驾乘者的舒适性，特别是在炎热的夏季。
因此，该系统采用了具有智能控制的电动系统。
车窗和天窗的开合状态可以通过面板上的电控按钮进行控制。
在此基础上，该系统还可以根据车辆的速度和其他状态自动调整车窗和天窗的开合大小，让车内人员始终处于最佳的交通环境中，而不感到不适。
总之，桑塔纳3000志俊轿车的舒适系统电路结构和技术应用完善而先进。
在整个车辆的电气控制中发挥着至关重要的作用，为车内人员创造了更加优质、更加舒适的用车体验。
桑塔纳3000资料图7084-5 桑塔纳3000轿车大、小灯系统电路一、桑塔纳3000轿车大、小灯系统电路组成桑塔纳3000轿车大、小灯系统电路主要由蓄电池、点火开关、熔断丝、车灯开关及变光/超车灯开关、灯泡等组成。
1.大、小灯系统电路工作过程如下: , 小灯、尾灯工作过程车灯开关E1置于1挡或2档位置。
此时小灯、尾灯中的工作电流由蓄电池正极(+)?主保险S301?30线?车灯组合开关30接线端子?灯光开关1挡或2档?车灯组合开关58L端子和58R端子?熔断丝S13与S14?前照灯左、右小灯丝及左、右尾灯丝?搭铁?蓄电池负极(,)，于是前、后小灯、尾灯点亮。
, 大灯工作过程a.接通点火开关，车灯开关E1置于2挡位置，变光开关E4处于0(近光)位置。
此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56b端子?熔断丝S10与S11?前照灯左、右近光灯丝?搭铁?蓄电池负极(,)，于是两前照灯近光灯点亮。
b.在上述前照灯近光工作的情况下，将变光开关远光E4朝转向盘方向拉过压力点，使变光开关E4处于1挡位，此时前照灯电路中的工作电流由蓄电池正极(+)?主保险S301?30线?点火开关X接线端子?车灯组合开关X接线端子?灯光开关2挡?车灯组合开关56端子?变光开关56端子?变光开关l挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯均被点亮。
, 超车灯工作过程超车时，只需将变光开关E4朝转向盘方向拉至压力点，此时超车灯电路工作电流由蓄电池正极(+)?主保险S301?30线?熔断丝S24?变光开关30端子?变光开关超车挡位?变光开关56a端子?熔断丝S8与S9?前照灯左、右远光灯丝及远光指示灯?搭铁?蓄电池负极(,)，于是前照灯远光及仪表板中的远光指示灯同时点亮。
桑塔纳2000Gsi时代超人轿车电器线路识读一.电源系1.励磁电路（点火开关置于第二、三档）（1）（它励）当发电机电压低于蓄电池电压时蓄电池正极端子中央线路板P6端子中央线路板内部电路中央线路板P2端子点火开关30端子点火开关点火开关15端子组合仪表控制器J285T26/11端子组合仪表控制器充电不足警告灯K 2 组合仪表控制器J285T26/26端子中央线路板A16端子中央线路板内部电路中央线路板D4端子交流发电机D+端子发电机励磁绕组电子调节器搭铁蓄电池负极极端子（2）（自励）发电机电压低于蓄电池电压后，由3只磁场二极管的共阴端直接向发电机励磁绕组提供电流。
2.充电电路交流发电机电枢B+端子起动机电磁开关30接线柱蓄电池正极端子蓄电池负极极端子二.起动系1.起动机电磁开关工作点火开关拨到第三档，其30端子与50端子接通，使起动机的电磁开关通电，使起动机进入工作状态。
蓄电池正极端子中央线路板P6端子中央线路板内部电路中央线路板P2端子点火开关30端子点火开关50端子中央中央线路板B8端子中央线路板内部电路中央中央线路板C18端子起动机50接线柱电磁开关（吸拉线圈直流电动机、保持线圈）蓄电池负极端子2、直流电动机工作蓄电池正极端子起动机电磁开关30接线柱直流电动机蓄电池负极端子三、点火系电路该点火系统属于无分电器电控双缸同时点火系统。
点火系统中将点火器的大功率三极管设置在发动机电控单元ECU的内部，由ECU直接控制点火线圈的初级绕组的电流。
ECU根据曲轴位置传感器、凸轮轴位置传感器确定点火时刻，并且接收发动机转速传感器、空气流量计、节气门位置传感器、进气温度传感器、冷却液温度传感器、爆震传感器及一些相应的开关信号，在存储器内找出此工况相应的点火提前角。
点火时，1、4缸同时点火，2、3缸同时点火。
四、照明及灯光系电路1、前照灯电路前照灯受车灯开关E1和变光开关E4的控制。
（1）、点火开关处于2档时，车灯开关E1处于第3档时，蓄电池“+”中P6 30号电源线中P2 点火开关30柱点火“X”接线柱继电器线圈接地开关“X”车灯开关E车灯开关E1第三档车灯开关E1“56”接线柱变光开关E4“56”接线柱此时，通过拨动变光开关可进行远、近光切换，远光灯亮时，电源经车灯开关E4 56a接线柱中央线路板B22端子熔丝S9、S10 中C16、中C17 左、右远光灯接地蓄电池“-”。
第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。
图9-114 发动机室左侧线束布置图9-115 发动机室照明线束布置图9-116 发动机室线束布置图9-117 车速里程表传感器布置图9-118 仪表板线束布置图9-119 仪表板线束布置图9-120 仪表板线束布置图9-121 门内线束布置图9-122 门内线束布置图9-123 车内线束布置图9-124 车后部线束布置图9-125 行李箱盖线束布置图9-126 内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图9-129所示。
为了识读电路，现以图9-130为例进行说明：（l）整车电气系统正极电源分三路：标有“30”的为常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。
专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等；标有“15”的为小容量电器火线，它是在点火开关接通后方能有电的火线；标有“X”的为车辆起步时方可接通的大容量电器用火线。
（2）搭铁线也分三路：标有“①”的为搭铁线；标有“②”、“③”、“④”的为中央线路板搭铁线；标有“①”的为尾灯线束搭铁线。
而标有“31”的为中央线路板内搭铁线。
图9-127 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表9-8 中央线路板上的保险丝（单位：A）注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。
