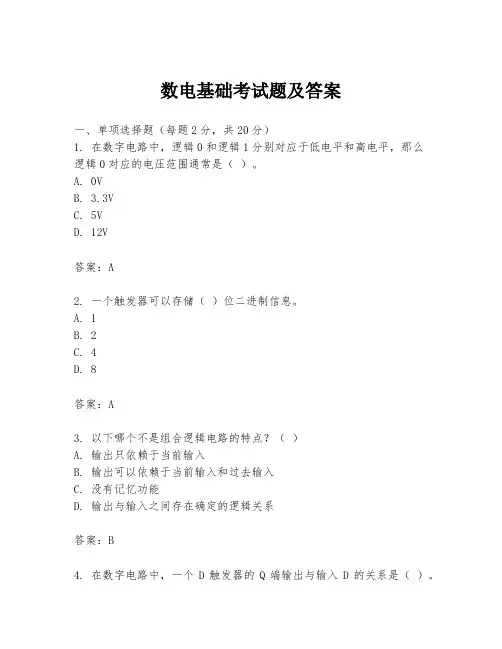

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。
数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 三极管答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 9C. 11D. 13答案：C3. 触发器的输出状态由什么决定？A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案：D4. 下列哪个不是数字电路的优点？A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案：C5. 在数字电路中，一个D触发器有几个输入端？A. 1B. 2C. 3D. 4答案：B6. 异步计数器和同步计数器的主要区别是什么？A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案：D7. 下列哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D8. 在数字电路中，一个四位二进制计数器可以产生多少个不同的状态？A. 8B. 16C. 32D. 64答案：B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么？A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案：D10. 一个简单的RS触发器由几个基本逻辑门构成？A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常表示为电压______，逻辑“1”通常表示为电压______。
答案：低电平，高电平2. 一个完整的触发器由两个______门和一个______门构成。
答案：与非，或非3. 在数字电路中，一个______触发器可以存储1位二进制信息。
答案：D4. 一个8位二进制寄存器可以存储的最大十进制数是______。
答案：2555. 在数字电路中，一个计数器的进位输出通常是由______触发器的输出端提供的。
答案：最高位6. 一个简单的二进制计数器，其计数过程是从0开始，计数到______后回到0。
数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。
答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。
模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。
2. 解释什么是时序逻辑电路，并给出一个例子。
答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。
数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。
答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。
答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。
答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。
答案：85. 触发器的两个稳定状态是______和______。
答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。
A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。
A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。
A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。
A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。
A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。
2. 一个2进制计数器的计数范围是___________。
3. 一个3位二进制数可以表示的最大十进制数是___________。
4. 在数字电路中，逻辑“或”运算的符号是___________。
5. 一个4位二进制数可以表示的最大十进制数是___________。
6. 在数字电路中，逻辑“非”运算的符号是___________。
7. 一个5位二进制数可以表示的最大十进制数是___________。
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算通常使用哪种逻辑门来实现？A. 非门B. 或门C. 与门D. 异或门答案：C2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 下列哪种类型的门电路可以实现逻辑“或非”运算？A. 与门B. 或门C. 非门D. 异或门答案：B4. 在数字电路中，一个D触发器的输出Q在时钟脉冲的上升沿时如何变化？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B5. 一个4位二进制计数器可以计数到的最大数值是多少？A. 15B. 16C. 255D. 256答案：B6. 在数字电路中，逻辑“异或”运算通常使用哪种逻辑门来实现？A. 与门B. 或门C. 异或门D. 与非门答案：C7. 一个JK触发器在J=0，K=1时的输出Q的状态是什么？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B8. 一个3线到8线译码器可以产生多少个不同的输出？A. 3B. 8C. 27D. 64答案：B9. 在数字电路中，一个锁存器和一个触发器的主要区别是什么？A. 锁存器可以同步操作，触发器不能B. 触发器可以同步操作，锁存器不能C. 锁存器和触发器没有区别D. 锁存器和触发器都可以异步操作答案：B10. 一个8位寄存器可以存储的最大数值是多少？A. 255B. 256C. 511D. 512答案：A二、填空题（每空1分，共10分）1. 在数字电路中，逻辑“非”运算通常使用______门来实现。
答案：非2. 一个2位二进制计数器可以计数到的最大数值是______。
答案：33. 如果一个触发器的当前状态是1，并且接收到一个时钟脉冲，那么在没有其他输入的情况下，触发器的下一个状态将是______。
答案：14. 一个4线到16线译码器的输出线数量是______。
答案：165. 在数字电路中，一个D触发器的输出Q在时钟脉冲的下降沿时______。
《数字电子技术基础》试卷一一、 填空题（22分每空2分）1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为： 。
3、单稳态触发器中,两个状态一个为态，另一个为态.多谐振荡器两个状态都为态， 施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为。
6、一个四选一数据选择器，其地址输入端有个。
二、化简题（15分每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15） 2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、画图题(10分每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
（8分）六、分析画图题(8分)V作用下，输出电压的波形和电压传输特性画出下图所示电路在i74LS138功能表如下：74LS161功能表《数字电子技术基础》试卷一答案一、填空题（22分每空2分） 1、A ，A 2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）=BD A +2)AC AD B A d m D C B A L++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3))(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题(10分 每题5分) 1、 2、四、分析题(17分) 1、（6分）B A L ⊕=2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、A B C R Y G 0 0 0 00 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 11 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 11 ×11 ×××××AB CD 00 0001 01 10 1011 11 1绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。
3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有（）个稳定状态。
A. 1B. 2C. 3D. 43. 一个四进制计数器有（）个状态。
A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出（）种不同的二进制信号。
A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是（）。
A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中，若要实现逻辑“与”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于（）。
A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储（）位二进制数。
A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中，其输出状态的变化规律是（）。
A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中，若要实现逻辑“或”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常用电压______伏特表示，逻辑“1”通常用电压______伏特表示。
2. 一个3线到8线译码器的输入端有______个信号线，输出端有______个信号线。
3. 一个4位二进制计数器的进位链是______进制的。
4. 一个D触发器的输出Q与输入D的关系是______。
5. 在数字电路中，逻辑“非”运算的符号是______。
6. 一个4位二进制计数器的计数范围是______到______。
7. 一个3线到8线译码器可以译出______种不同的二进制信号。
8. 一个8位寄存器可以存储______位二进制数。
数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。
而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。
这种电路通常包含存储元件，如触发器或寄存器。
一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。
学院 班级 姓名 学号…………………密……………封……………线……………密……………封……………线…………………——学院电子信息工程学院《数字电路与数字逻辑》试题库试题2(含答案)（考试形式：闭卷，考试时间：120分钟）题号 一 二 三 四 五 六 七 总分 复核人得分评卷人一、 填空题（每空1分，共20分）1、数制转换:(39)10= ( 100111 )2=( 47 )8=( 27 )16。
2、已知带符号数X 的8位二进制原码为10011100 ,则X 的反码为 11100011 , 补码为 11100100 , X 的值为( -28 )10。
3、若各门电路的输入均为A 和B ，且A=1，B=0。
则或门的输出为__1___，与非门的输出为__ 1___，同或门的输出为 0 __。
4、如果对17个符号进行二进制编码，则至少要 5 位二进制数码。
5、TTL 器件输入脚悬空相当于输入（ 高 ）电平。
6、N 个触发器最多可以组成 2N 进制的计数器。
7、一个4K ×8位的ROM 有 12 根地址线，有 8 根数据读出线。
8、SR 触发器的特性方程为 Q *=S+R ′Q ,约束条件为 SR=0 。
9、四位环形计数器的有效状态有 4 个, 无效状态有 12 个。
10、不仅考虑两个__本位____相加，而且还考虑来自__低位进位____相加的运算电路，称为全加器。
二、 单项选择题（每小题2分，共20分）（答案填在答题框中）题号 1 2 3 4 5 6 7 8 9 10 选项ABDCADDCAB1、在不影响逻辑功能的情况下，CMOS 与非门的多余输入端可( )。
(A) 通过电阻接电源 (B) 接低电平 (C) 通过电阻接地 (D) 悬空2、某逻辑函数Y=(A+B ’)’+C ，它的反函数Y ′应是( )。
(A) (A ’+B)’+C ’ (B) (A ’B)’C ’ (C) (A ’B)C ’ (D) (A ’B)’+C ’3、某逻辑函数Y=A(B+C ′)′，它的对偶式Y D 为( )。
(A) A ′+(B ′C)′ (B) A+(BC ′) (C) A ′+(BC ′) (D) A+(BC ′)′ 4、以下电路中，具有脉冲鉴幅能力的电路是( )。
(A) JK 触发器 (B) 多谐振荡器 (C) 施密特触发器 (D) 单稳态触发器 5、74HC138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=100时，输出Y 7′Y 6′Y 5′Y 4′Y 3′Y 2′Y 1′Y 0′应为( )。
(A) 11101111 (B) 11111011 (C) 10000000 (D) 000000100 6、函数Y(A,B,C)=AB+B ′C 的最小项表达式为( )。
(A) Y(A,B,C)=∑m （0,2,3,5） (B) Y(A,B,C)=∑m （0,2,6,7） (C) Y(A,B,C)=∑m （1,2,6,7） (D) Y(A,B,C)=∑m （1,5,6,7）7、四选一数据选择器的输出表达式Y=D 0(A 1′A 0′)+ D 1(A 1′A 0)+ D 2(A 1A 0′)+ D 3(A 1A 0),若用该数据选择器实现Y=D 3,则A 1A 0的取值为( )。
(A) A 1A 0=00 (B) A 1A 0=01 (C) A 1A 0=10 (D) A 1A 0=118、有一个4位的D/A 转换器，设它的满刻度输出电压为10V ，则1LSB 产生的输出电压增量为（ ）。
(A) 5V (B) 2.5V (C) 0.667V (D) 0.0667V 9、要实现Q *=Q ′, JK 触发器的J 、K 取值应为( )。
(A) J=1,K=1 (B) J=0,K=1 (C) J=1,K=0 (D) J=0,K=0 10、随机存取存储器具有( )功能。
(A) 无读/写 (B) 读/写 (C) 只读 (D) 只写学院 班级 姓名 学号…………………密……………封……………线……………密……………封……………线…………………三、判断题（每小题2分，共12分）(判断下列各题正误，正确的在题后括号内打“√”，错误的打“×”。
）1、双积分型A/D 转换器的特点是转换速度快。
（×）2、时序逻辑电路某一时刻的输出只与该时刻输入变量的取值有关。
（×）3、约束项就是逻辑函数中不允许出现的变量取值组合，用卡诺图化简时，可将约束项当作1，也可当作0。
（√）4、采用四位比较器对两个四位数比较时，先比较最低位。
（×）5、施密特触发器不具有记忆功能。
（√）6、OC 门或OD 门的输出端可直接并联实现“线与”逻辑。
（√）四、函数化简题（共11分）1、用公式化简法化简函数Y 1(A,B,C)=A ′BC +B ′C 为最简单的与或式。
(4分)解:Y 1(A,B,C)=A ′BC +B ′C=(A ′B +B ′)C=(A ′+B ′)C= A ′C+B ′C2、用卡诺图化简法将下面函数化简为最简单的与或式。
（7分）Y 2(A,B,C)=ABC+A ’B ’C+A ’BC ’,给定约束条件为B ’C ’+A ’BC =0解: Y 2=A ′+BC × 1 × 1 × 1五、分析题（共23分）1、已知逻辑函数Y 的波形图如图1所示,试求Y 的真值表和逻辑函数式。
(共8分)2、分析图2所示时序电路的逻辑功能。
(共8分) (1)写出电路的驱动方程,状态方程和输出方程; (4分) (2)画出电路的状态转换图,说明电路能否自启动。
(4分)A B C Y0 0 01 0 0 1 0 0 1 0 0 0 1 11 1 0 0 0 1 0 1 1 1 1 01 1 1 1ABC00 01 11 10 01真值表解:真值表见右表。
(4分)逻辑函数式:Y=A ’B ’C ’+A ’BC+AB ’C+ABC ’。
(4分)O tA OtBO tC O tY 图111J1KC1 CLKQ 1Q 1’图2Y1J 1KC1Q 2Q 2’ 解:(1) 驱动方程: J 1=K 1=Q 2’ (1分) J 2= Q 1, K 2=1 (1分) (2) 状态方程:Q 1*= Q 2’ Q 1’+ Q 2 Q 1 (1分) Q 2*= Q 1 Q 2’ (1分) 输出方程:Y=Q 2 状态转换图: (3分) 电路能自启动。
(1分)00011110Q 2Q 1Y学院 班级 姓名 学号…………………密……………封……………线……………密……………封……………线…………………3、555电路构成的占空比可调多谐振荡器如图3所示。
(共7分) (1)计算振荡周期T(取ln 2≈0.69); (3分)(2)计算输出脉冲信号的最大占空比和最小占空比。
(4分)六、设计题(共14分)1、用8选1数据选择器74HC151(见图4)产生逻辑函数 (6分) Y=ABC ’D +A ’CD(设A 2=A,A 1=B,A 0=C)2、4位同步二进制计数器74LS161(见图5)功能表如表1,试用置数法构成一个12进制计数器,要求电路状态(Q 3Q 2Q 1Q 0)转换顺序为0001-0010-0011-…-1100-0001。
(共8分) (1)简要说明设计原理,画出电路连接图(允许附加必要的门电路);(5分) (2) 画出电路状态转换图。
(3分)解:8选1数据选择器输出函数式为: Y=D 0(A 2’A 1’A 0’)+ D 1(A 2’A 1’A 0) + D 2(A 2’A 1A 0’)+ D 3(A 2’A 1A 0) + D 4(A 2A 1’A 0’)+ D 5(A 2A 1’A 0) + D 6(A 2A 1A 0’)+ D 7(A 2A 1A 0)解: (1) 计算振荡周期 T=(R 1+R 2+R w )Cln2 =(10+20+10)×103×10×10-6×ln2=0.276s (3分) (2)R W 的动触点滑到最上端时, 输出脉冲信号的占空比最小 q min = R 1/(R 1+R 2+R w )=10/40=25% (2分) R W 的动触点滑到最下端时, 输出脉冲信号的占空比最大 q max = (R 1+ R w )/(R 1+R 2+R w )=30/40=75% (2分) 表1 74LS161功能表解: 令置数输入端D 3D 2D 1D 0=0001。
用Q 3Q 2Q 1Q 0=1100状态译码产生一个LD ’=0信号( LD ’=(Q 3Q 2)’),下一个CLK 脉冲到达时,置入0001状态,从而跳过1101、1110、1111、0000这4个状态,得到所需的12进制计数器。
状态转换图:图5CLK1 18 4 3 51 2 6 V CC +12Vu o 0.1uF 555 图3 7 C 10uF R 1 10K Ω R 2 10K Ω R W 20K Ω 将需产生的逻辑函数式化成与之对应的形式:Y=ABC ’D +A ’CD= ABC ’D +A ’B CD + A ’B ’CD=0(A ’B ’C ’)+D(A ’B ’C)+0(A ’BC ’)+D(A ’BC)+0(AB ’C ’)+0(AB ’C)+D (ABC ’)+ 0(ABC) 设A 2=A,A 1=B,A 0=C 。
令D 1= D 3= D 6=D, D 0= D 2= D 4= D 5= D 7=0A 2A 1 A 0 Y 图4 74HC151 A BC D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7S 1Q 3Q 2Q 1Q 000000001 001000110100010101100111100010011010 10111100110111101111D Y。
