数字电路试题五套含答案汇总

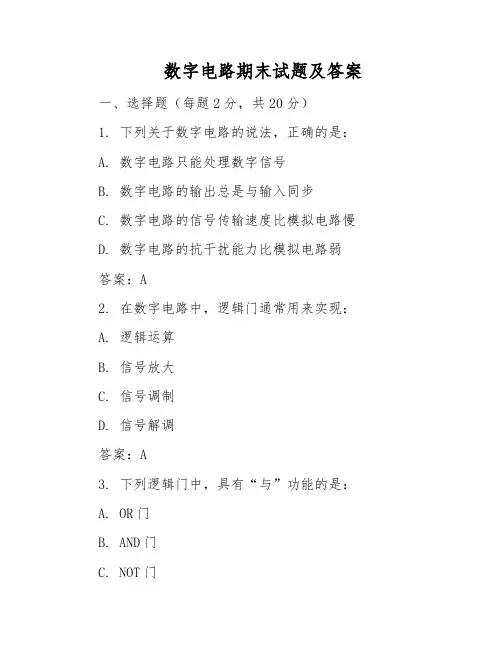

数字电路期末试题及答案一、选择题（每题2分，共20分）1. 下列关于数字电路的说法，正确的是：A. 数字电路只能处理数字信号B. 数字电路的输出总是与输入同步C. 数字电路的信号传输速度比模拟电路慢D. 数字电路的抗干扰能力比模拟电路弱答案：A2. 在数字电路中，逻辑门通常用来实现：A. 逻辑运算B. 信号放大C. 信号调制D. 信号解调答案：A3. 下列逻辑门中，具有“与”功能的是：A. OR门B. AND门C. NOT门D. XOR门答案：B4. 下列关于逻辑函数的说法，正确的是：A. 逻辑函数的输出只能是0或1B. 逻辑函数的输出可以是0、1或高阻C. 逻辑函数的输出可以是正逻辑或负逻辑D. 以上都是答案：D5. 下列关于逻辑代数的说法，正确的是：A. 逻辑代数与普通代数相同B. 逻辑代数中的变量只能是0或1C. 逻辑代数中的运算规则与普通代数相同D. 逻辑代数中的运算规则与普通代数不同答案：D6. 下列关于编码器的说法，正确的是：A. 编码器可以将多个输入信号转换为多个输出信号B. 编码器可以将多个输出信号转换为多个输入信号C. 编码器可以将多个输入信号转换为单个输出信号D. 编码器可以将多个输出信号转换为单个输入信号答案：C7. 下列关于译码器的说法，正确的是：A. 译码器可以将多个输入信号转换为多个输出信号B. 译码器可以将多个输出信号转换为多个输入信号C. 译码器可以将多个输入信号转换为单个输出信号D. 译码器可以将多个输出信号转换为单个输入信号答案：A8. 下列关于计数器的说法，正确的是：A. 计数器可以用来统计输入信号的个数B. 计数器可以用来产生周期性的时钟信号C. 计数器可以用来产生随机信号D. 以上都是答案：D9. 下列关于触发器的说法，正确的是：A. 触发器是一种时序逻辑电路B. 触发器是一种组合逻辑电路C. 触发器可以用来存储一个二进制数D. 触发器可以用来产生时钟信号答案：A10. 下列关于寄存器的说法，正确的是：A. 寄存器是一种时序逻辑电路B. 寄存器是一种组合逻辑电路C. 寄存器可以用来存储多个二进制数D. 寄存器可以用来产生时钟信号答案：C二、填空题（每题2分，共10分）1. 数字电路中的基本逻辑门有________、________、________和________。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

数电试题及答案一、选择题（每题5分，共20分）1. 在数字电路中，以下哪个不是基本的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器可以存储的二进制数是：A. 1位B. 2位C. 3位D. 4位答案：A3. 以下哪个不是组合逻辑电路的特点？A. 无记忆功能B. 输出只依赖于当前输入C. 有记忆功能D. 输出与输入的逻辑关系固定答案：C4. 一个8位二进制计数器的计数范围是：A. 0-7B. 0-15C. 0-255D. 0-511答案：C二、填空题（每题5分，共20分）1. 在数字电路中，最小的可存储单元是______。

答案：触发器2. 一个D触发器的输出Q与输入D的关系是：当时钟脉冲上升沿到来时，Q变为D的______。

答案：值3. 在数字电路中，一个4位的二进制数可以表示的最大十进制数是______。

答案：154. 一个5进制计数器的计数范围是______。

答案：0-4三、简答题（每题10分，共30分）1. 请解释什么是同步电路和异步电路，并说明它们的主要区别。

答案：同步电路是指电路中的所有触发器都由同一个时钟信号控制，从而确保所有触发器在同一时刻更新其状态。

异步电路则没有统一的时钟信号，触发器的状态更新是独立进行的，可能会因为触发器的响应时间不同而导致时序问题。

2. 什么是摩尔斯电码，它在数字通信中有什么应用？答案：摩尔斯电码是一种早期的数字编码系统，通过不同的点（短脉冲）和划（长脉冲）的组合来表示字母、数字和标点符号。

在数字通信中，摩尔斯电码用于无线电通信，因为它可以有效地在嘈杂的信道中传输信息。

3. 解释什么是寄存器，并说明它在计算机系统中的作用。

答案：寄存器是一种高速的存储设备，用于存储指令、数据或地址。

在计算机系统中，寄存器用于快速访问和处理信息，它们是CPU内部的存储单元，用于执行算术和逻辑操作。

四、计算题（每题10分，共30分）1. 假设有一个4位的二进制计数器，起始计数值为0000，每次计数增加1。

数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。

答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。

答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。

答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。

答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。

答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。

答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。

数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。

2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。

时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算通常使用哪种逻辑门来实现？A. 非门B. 或门C. 与门D. 异或门答案：C2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 下列哪种类型的门电路可以实现逻辑“或非”运算？A. 与门B. 或门C. 非门D. 异或门答案：B4. 在数字电路中，一个D触发器的输出Q在时钟脉冲的上升沿时如何变化？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B5. 一个4位二进制计数器可以计数到的最大数值是多少？A. 15B. 16C. 255D. 256答案：B6. 在数字电路中，逻辑“异或”运算通常使用哪种逻辑门来实现？A. 与门B. 或门C. 异或门D. 与非门答案：C7. 一个JK触发器在J=0，K=1时的输出Q的状态是什么？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B8. 一个3线到8线译码器可以产生多少个不同的输出？A. 3B. 8C. 27D. 64答案：B9. 在数字电路中，一个锁存器和一个触发器的主要区别是什么？A. 锁存器可以同步操作，触发器不能B. 触发器可以同步操作，锁存器不能C. 锁存器和触发器没有区别D. 锁存器和触发器都可以异步操作答案：B10. 一个8位寄存器可以存储的最大数值是多少？A. 255B. 256C. 511D. 512答案：A二、填空题（每空1分，共10分）1. 在数字电路中，逻辑“非”运算通常使用______门来实现。

答案：非2. 一个2位二进制计数器可以计数到的最大数值是______。

答案：33. 如果一个触发器的当前状态是1，并且接收到一个时钟脉冲，那么在没有其他输入的情况下，触发器的下一个状态将是______。

答案：14. 一个4线到16线译码器的输出线数量是______。

答案：165. 在数字电路中，一个D触发器的输出Q在时钟脉冲的下降沿时______。

数字电子技术试卷一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 B 。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。

A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。

A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。

A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。

答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。

答案：43. 一个8位二进制计数器可以计数的最大值是______。

答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。

答案：D5. 在数字电路中，一个与非门的输出是输入的______。

数电考试题及答案一、选择题（每题1分，共10分）1. 数字电路中最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是（）。

A. 10B. 11C. 13D. 154. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是（）。

A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括（）。

A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类？（）A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到（）。

A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点？（）A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器？（）A. 1B. 2C. 4D. 6二、填空题（每空1分，共10分）1. 数字电路中，最基本的逻辑运算包括________、________和________。

2. 一个二进制数1101转换为十进制数是________。

3. 触发器的两个稳定状态是________和________。

4. 一个数字电路系统由________、________和________组成。

5. 一个4位二进制计数器的计数范围是________到________。

三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

2. 解释什么是组合逻辑电路和时序逻辑电路。

3. 描述数字电路中的触发器是如何工作的。

4. 什么是数字电路的抗干扰能力？四、计算题（每题10分，共20分）1. 给定一个二进制数101101，转换为十进制数是多少？2. 如果一个数字钟使用4位二进制计数器，计算它的计数周期是多少秒？（假设时钟频率为1Hz）五、综合题（每题15分，共30分）1. 设计一个简单的数字电路，实现两个输入信号A和B的异或逻辑功能。

数电基础考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑0和逻辑1分别对应于低电平和高电平，那么逻辑0对应的电压范围通常是（）。

A. 0VB. 3.3VC. 5VD. 12V答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出可以依赖于当前输入和过去输入C. 没有记忆功能D. 输出与输入之间存在确定的逻辑关系答案：B4. 在数字电路中，一个D触发器的Q端输出与输入D的关系是（）。

A. Q=DB. Q=~DC. Q=D'D. Q=~D'答案：A5. 一个4位二进制计数器，其计数范围是（）。

A. 0到15B. 1到16C. 0到16D. 1到15答案：A6. 逻辑门电路中，与非门的输出为低电平时，其输入端至少需要（）个高电平。

A. 1B. 2C. 3D. 4答案：B7. 在数字电路中，一个3线到8线解码器的输入线数是（）。

A. 1B. 2C. 3D. 4答案：C8. 一个8位A/D转换器的分辨率是（）。

A. 1/8B. 1/256C. 1/1024D. 1/4096答案：B9. 在数字电路中，一个JK触发器的J和K端同时为高电平时，其状态变化是（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：B10. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 低功耗C. 高集成度D. 易于实现复杂功能答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个非门的输出与输入的关系是______。

答案：相反2. 一个2位二进制计数器的计数范围是______。

答案：0到33. 逻辑门电路中，或非门的输出为高电平时，其输入端至少需要______个低电平。

答案：14. 在数字电路中，一个T触发器的Q端输出与输入T的关系是______。

答案：Q=~T5. 一个4线到16线解码器的输出线数是______。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)rC Q A 、Q B 、Q C 、QD ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电路考试题和答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是数字电路的优点？（）。

A. 抗干扰能力强B. 功耗低C. 工作速度快D. 成本高答案：D4. 在数字电路中，逻辑0通常用（）表示。

A. 高电平B. 低电平C. 悬空D. 脉冲答案：B5. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 7D. 8答案：B6. 以下哪个不是组合逻辑电路的特点？（）。

A. 输出只依赖于当前输入B. 输出与输入之间存在时序关系C. 没有记忆功能D. 输出状态随输入状态的变化而变化答案：B7. 一个D触发器的输出Q与输入D的关系是（）。

A. Q = DB. Q = ¬DC. Q = D'D. Q = ¬D'答案：A8. 在数字电路中，一个3线-8线译码器可以译码（）种不同的输入。

A. 3B. 4C. 8D. 27答案：C9. 以下哪个不是数字电路设计中常用的简化方法？（）。

A. 布尔代数B. 卡诺图C. 逻辑门D. 微分方程答案：D10. 一个8位二进制数可以表示的最大十进制数是（）。

A. 255B. 256C. 511D. 512答案：A二、填空题（每题2分，共20分）1. 在数字电路中，逻辑运算的输出结果只有两种状态，分别是逻辑______和逻辑______。

答案：1，02. 一个8位寄存器可以存储的最大十进制数是______。

答案：2553. 一个JK触发器在______状态下是稳定的，而在______状态下是不稳定的。

答案：0，14. 一个4位二进制计数器的计数周期是______。

答案：165. 在数字电路中，逻辑运算的输入和输出都是______值。

答案：二进制6. 一个3线-8线译码器有______个输入线和______个输出线。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。

答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。

答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。

答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。

答案：越大5. 触发器的输出状态取决于________和________。

答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。

《数字电子技术基础》试卷一一填空题(22分每空2分)1、A 0 , A 1 ________ 。

2、JK触发器的特性方程为：。

3、单稳态触发器中，两个状态一个为态，另一个为态.多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号(D7~D0)，输出为0〜25.5V的模拟电压。

若数字信号的最低位是“1其余各位是“0”则输出的模拟电压为。

6、一个四选一数据选择器，其地址输入端有个。

二、化简题(15分每小题5分)用卡诺图化简逻辑函数，必须在卡诺图上画岀卡诺圈1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15)2) L(A, B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写岀化简过程3)F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输岀波形或状态端波形(触发器的初始状态为0)1、AJLBB丁L2、rLrmrLHT1 ~h 1< [i ~~i~■四、分析题(17分)1、分析下图，并写岀输岀逻辑关系表达式，要有分析过程(2、电路如图所示，分析该电路，画出完全的时序图，并说明电五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列岀控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

（8分）六、分析画图题（8分）画岀下图所示电路在V作用下，输岀电压的波形和电压传输特性74LS138功能表如下:2 / 26（勿74LS161功能表 清零 预置 使能 时钟 预置数据输入 输出 RD LDEP ETCPD C B AQ D Q C Q B Q A L XX X X XXXXL L L L H L X XT D C B AD C B A H H LXX XXXX 保 持 HH X LX XXXX 保 持 HHH HTXXXX计 数《数字电子技术基础》试卷一答案一、 填空题（22分每空2分）n 1nn1、A ，A2、Q JQ KQ3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、 化简题（15分 每小题5分）1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15) = A BDG1 G 2A G 2BC BAY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7 X H X X X XHHHHHHHHXX HX X XHHHHHHHHL XX XXXHHHHHHHHH L LL L L LHHHHHHHLL H HLHHHHHH H L LL H L HHLHHHHHLHHHHHLHHHHH L LH L L HHHHLHHH H L LH LH HHHHHLHH H L LH HLHHHHHHLHH L LH HHHHHHHHHLH L LH L L输 入输出2)L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB AD AC3)F(A,B,C) AB ABC A(B AB) A B BC AB AB A B BC A 0 三、画图题（10分每题5分） 1、n2、 rA 1钉厂LTLrLTLRr 1 U1―r丁 H ： ■ ： um四、分析题（17分）1、（6 分） L A B2、（11 分） 五进制计数器12 34 5 67 8 9.JWWWWL五、设计题（28分） 1、(20 分) 1 ）根据题意，列岀真值表 由题意可知，令输入为 A 、B 、C 表示三台设备的工作情况,A B C R Y G 0 0 01 1 0 00 10 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 0 1 0 1 0 1 1 0 0 11 0 1 0 0 11 10 0 1“1”表示正常，“0”表示不正常，令输岀为 R ，Y ，G 表示红、黄、绿二个批示灯的状态，“1”表示亮，“0”表示灭。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。
