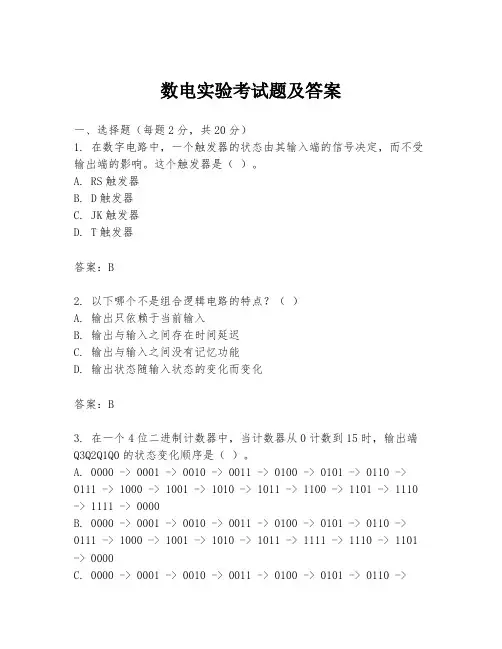

数电实验考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，一个触发器的状态由其输入端的信号决定，而不受输出端的影响。
这个触发器是（）。
A. RS触发器B. D触发器C. JK触发器D. T触发器答案：B2. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出与输入之间没有记忆功能D. 输出状态随输入状态的变化而变化答案：B3. 在一个4位二进制计数器中，当计数器从0计数到15时，输出端Q3Q2Q1Q0的状态变化顺序是（）。
A. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111 -> 0000B. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1111 -> 1110 -> 1101 -> 0000C. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 ->0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1110 -> 1101 -> 1111 -> 0000D. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111答案：A4. 以下哪个逻辑门电路可以实现异或（XOR）功能？（）A. 与非门B. 或非门C. 与门D. 异或门答案：D5. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。
数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。
数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。
Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b ．寄存器只能存储小量数据，存储器可存储大量数据。
c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。

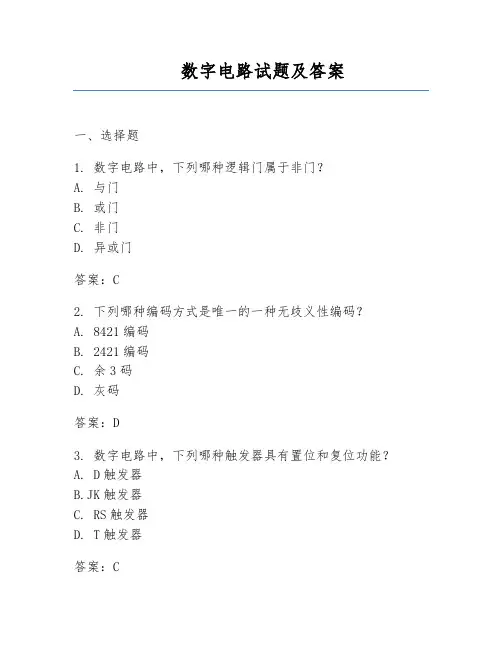

数字电路试题及答案一、选择题1. 数字电路中，下列哪种逻辑门属于非门？A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪种编码方式是唯一的一种无歧义性编码？A. 8421编码B. 2421编码C. 余3码D. 灰码答案：D3. 数字电路中，下列哪种触发器具有置位和复位功能？A. D触发器B.JK触发器C. RS触发器D. T触发器答案：C4. 数字电路中，下列哪种寄存器可以实现串行输入、串行输出？A. 移位寄存器B. 计数器C. 锁存器D. 寄存器答案：A5. 下列哪种数字电路可以实现数据的并行输入、串行输出？A. 并行输入/并行输出寄存器B. 串行输入/串行输出寄存器C. 并行输入/串行输出寄存器D. 串行输入/并行输出寄存器答案：C二、填空题6. 数字电路中的基本逻辑门有______、______、______。
答案：与门、或门、非门7. 数字电路中的组合逻辑电路有______、______、______等。
答案：编码器、译码器、多路选择器8. 数字电路中的时序逻辑电路有______、______、______等。
答案：触发器、计数器、寄存器9. 数字电路中的触发器按功能可分为______、______、______、______。
答案：RS触发器、D触发器、JK触发器、T触发器10. 数字电路中的计数器按计数方式可分为______、______。
答案：同步计数器、异步计数器三、判断题11. 逻辑门电路的输出与输入之间具有一一对应关系。
（）答案：√12. 组合逻辑电路在任何时刻的输出仅取决于当时的输入信号。
（）答案：√13. 时序逻辑电路的输出不仅取决于当前的输入信号，还与电路的前一个状态有关。
（）答案：√14. 触发器具有记忆功能，可以存储一位二进制信息。
（）答案：√15. 计数器可以用来计算输入脉冲的个数，但不能用于分频。
（）答案：×（计数器也可以用于分频）四、简答题16. 简述组合逻辑电路与时序逻辑电路的区别。
《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题，每题 2 分，共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、关于钟控 RS触发器，若要求其输出“ 0”状态不变，则输入的RS信号应为（ A）。
[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中，（ B）能够产生脉冲准时。
[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是（C）。
[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较，其差别在于后者（B）。
[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时，一定还要具备有（A）。
[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有（C）。
[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于（A）。
[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措（B）。
[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是（D）。
[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由（ A）组成。
[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中，最大的数是（B）。
[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态，储存8 位二进制信息要（B）个触发器。
[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是（A）。
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。
A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。
A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。
A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。
A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。
A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。
A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。
答案：22. 一个4位二进制计数器的计数范围是从0到_____。
答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。
答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。
答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。
答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算通常使用哪种逻辑门来实现？A. 非门B. 或门C. 与门D. 异或门答案：C2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 下列哪种类型的门电路可以实现逻辑“或非”运算？A. 与门B. 或门C. 非门D. 异或门答案：B4. 在数字电路中，一个D触发器的输出Q在时钟脉冲的上升沿时如何变化？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B5. 一个4位二进制计数器可以计数到的最大数值是多少？A. 15B. 16C. 255D. 256答案：B6. 在数字电路中，逻辑“异或”运算通常使用哪种逻辑门来实现？A. 与门B. 或门C. 异或门D. 与非门答案：C7. 一个JK触发器在J=0，K=1时的输出Q的状态是什么？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B8. 一个3线到8线译码器可以产生多少个不同的输出？A. 3B. 8C. 27D. 64答案：B9. 在数字电路中，一个锁存器和一个触发器的主要区别是什么？A. 锁存器可以同步操作，触发器不能B. 触发器可以同步操作，锁存器不能C. 锁存器和触发器没有区别D. 锁存器和触发器都可以异步操作答案：B10. 一个8位寄存器可以存储的最大数值是多少？A. 255B. 256C. 511D. 512答案：A二、填空题（每空1分，共10分）1. 在数字电路中，逻辑“非”运算通常使用______门来实现。
答案：非2. 一个2位二进制计数器可以计数到的最大数值是______。
答案：33. 如果一个触发器的当前状态是1，并且接收到一个时钟脉冲，那么在没有其他输入的情况下，触发器的下一个状态将是______。
答案：14. 一个4线到16线译码器的输出线数量是______。
答案：165. 在数字电路中，一个D触发器的输出Q在时钟脉冲的下降沿时______。
《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A A , =⊕1A 。
2、JK 触发器的特性方程为： n n n Q K Q J Q +=+1 。
3、单稳态触发器中,两个状态一个为 稳态 态，另一个为 暂稳态 态.多谐振荡器两个状态都为 暂稳态 态， 施密特触发器两个状态都为 稳态 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路的原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 0.1V 。
6、一个四选一数据选择器，其地址输入端有 2 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的历史状态D. 输出状态不依赖于电路的初始状态答案：B4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 255D. 256答案：B5. 以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的历史状态B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的初始状态D. 输出状态依赖于电路的初始状态答案：C6. 在数字电路中，使用最多的触发器是（）。
A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C7. 一个3线-8线译码器可以译码（）种不同的输入信号。
A. 3B. 4C. 8D. 27答案：C8. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C9. 在一个二进制计数器中，如果计数器从0开始计数，那么它的第一个状态是（）。
A. 0000B. 0001D. 0101答案：B10. 以下哪个不是数字电路设计中常用的简化方法？（）A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 电阻网络简化答案：D二、多项选择题（每题3分，共15分）11. 下列哪些是数字电路中常用的逻辑门？（）A. 与门B. 或门D. 异或门E. 与非门答案：ABCDE12. 在数字电路中，以下哪些因素会影响电路的稳定性？（）A. 电源电压波动B. 温度变化C. 信号传输延迟D. 电路的初始状态E. 电路的负载答案：ABDE13. 以下哪些是时序逻辑电路的基本组成元素？（）A. 触发器B. 计数器D. 译码器E. 编码器答案：ABC14. 在数字电路中，以下哪些是常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 约翰逊计数器D. 环形计数器E. 移位寄存器答案：ABCD15. 以下哪些是数字电路设计中常用的测试方法？（）A. 功能测试B. 时序测试C. 静态测试D. 动态测试E. 模拟测试答案：ABCD三、填空题（每题2分，共20分）16. 在数字电路中，一个基本的与门电路有 ______ 个输入端和______ 个输出端。
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有（）个稳定状态。
A. 1B. 2C. 3D. 43. 一个四进制计数器有（）个状态。
A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出（）种不同的二进制信号。
A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是（）。
A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中，若要实现逻辑“与”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于（）。
A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储（）位二进制数。
A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中，其输出状态的变化规律是（）。
A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中，若要实现逻辑“或”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常用电压______伏特表示，逻辑“1”通常用电压______伏特表示。
2. 一个3线到8线译码器的输入端有______个信号线，输出端有______个信号线。
3. 一个4位二进制计数器的进位链是______进制的。
4. 一个D触发器的输出Q与输入D的关系是______。
5. 在数字电路中，逻辑“非”运算的符号是______。
6. 一个4位二进制计数器的计数范围是______到______。
7. 一个3线到8线译码器可以译出______种不同的二进制信号。
8. 一个8位寄存器可以存储______位二进制数。
数电考试题及答案一、选择题（每题1分，共10分）1. 数字电路中最基本的逻辑关系是（）。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是（）。
A. 10B. 11C. 13D. 154. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是（）。
A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括（）。
A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类？（）A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到（）。
A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点？（）A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器？（）A. 1B. 2C. 4D. 6二、填空题（每空1分，共10分）1. 数字电路中，最基本的逻辑运算包括________、________和________。
2. 一个二进制数1101转换为十进制数是________。
3. 触发器的两个稳定状态是________和________。
4. 一个数字电路系统由________、________和________组成。
5. 一个4位二进制计数器的计数范围是________到________。
三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。
2. 解释什么是组合逻辑电路和时序逻辑电路。
3. 描述数字电路中的触发器是如何工作的。
4. 什么是数字电路的抗干扰能力？四、计算题（每题10分，共20分）1. 给定一个二进制数101101，转换为十进制数是多少？2. 如果一个数字钟使用4位二进制计数器，计算它的计数周期是多少秒？（假设时钟频率为1Hz）五、综合题（每题15分，共30分）1. 设计一个简单的数字电路，实现两个输入信号A和B的异或逻辑功能。
数字电路考试题和答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是数字电路的优点？（）。
A. 抗干扰能力强B. 功耗低C. 工作速度快D. 成本高答案：D4. 在数字电路中，逻辑0通常用（）表示。
A. 高电平B. 低电平C. 悬空D. 脉冲答案：B5. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 7D. 8答案：B6. 以下哪个不是组合逻辑电路的特点？（）。
A. 输出只依赖于当前输入B. 输出与输入之间存在时序关系C. 没有记忆功能D. 输出状态随输入状态的变化而变化答案：B7. 一个D触发器的输出Q与输入D的关系是（）。
A. Q = DB. Q = ¬DC. Q = D'D. Q = ¬D'答案：A8. 在数字电路中，一个3线-8线译码器可以译码（）种不同的输入。
A. 3B. 4C. 8D. 27答案：C9. 以下哪个不是数字电路设计中常用的简化方法？（）。
A. 布尔代数B. 卡诺图C. 逻辑门D. 微分方程答案：D10. 一个8位二进制数可以表示的最大十进制数是（）。
A. 255B. 256C. 511D. 512答案：A二、填空题（每题2分，共20分）1. 在数字电路中，逻辑运算的输出结果只有两种状态，分别是逻辑______和逻辑______。
答案：1，02. 一个8位寄存器可以存储的最大十进制数是______。
答案：2553. 一个JK触发器在______状态下是稳定的，而在______状态下是不稳定的。
答案：0，14. 一个4位二进制计数器的计数周期是______。
答案：165. 在数字电路中，逻辑运算的输入和输出都是______值。
答案：二进制6. 一个3线-8线译码器有______个输入线和______个输出线。
大学数电测试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 以下哪个不是数字电路的组成部分？A. 逻辑门B. 触发器C. 电阻D. 电容器答案：C3. 一个基本的RS触发器由几个逻辑门组成？A. 1个B. 2个C. 3个D. 4个答案：B4. 在数字电路中，一个D触发器的输出在时钟脉冲的哪个时刻更新？A. 上升沿B. 下降沿C. 任何时刻D. 时钟脉冲的中间时刻答案：A5. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 输出依赖于历史输入D. 需要时钟信号答案：B6. 一个4位二进制计数器的最大计数是：A. 8B. 16C. 32D. 64答案：B7. 在数字电路中，一个锁存器与一个触发器的主要区别是什么？A. 锁存器可以保持数据，触发器不能B. 触发器可以保持数据，锁存器不能C. 锁存器和触发器没有区别D. 锁存器需要外部时钟信号，触发器不需要答案：B8. 以下哪个逻辑门可以实现逻辑非运算？A. 与门B. 或门C. 非门D. 异或门答案：C9. 一个典型的二进制加法器可以处理的最大输入是：A. 0和1B. 1和0C. 1和1D. 0和0答案：C10. 在数字电路中，一个寄存器的主要功能是什么？A. 进行算术运算B. 存储数据C. 产生时钟信号D. 转换模拟信号为数字信号答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“1”通常表示为电压______。
答案：高电平2. 一个完整的数字系统通常包括输入设备、______和输出设备。
答案：处理单元3. 一个8位二进制数可以表示的最大十进制数是______。
答案：2554. 在数字电路中，一个计数器的进位输出通常在计数到______时发生。
答案：最大值5. 一个典型的二进制减法器在减法运算中使用的是______。
数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。
数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。
答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。
答案：与；或；非3. 一个D触发器具有________个稳定状态。
答案：24. 一个4位二进制计数器可以计数到________。
答案：155. 一个8位的寄存器可以存储________位二进制数。
答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。
答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。
与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。
2. 解释什么是冒险和竞争冒险，并说明它们的区别。
答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。
竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。
《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A A , =⊕1A 。
2、JK 触发器的特性方程为： n n n Q K Q J Q +=+1 。
3、单稳态触发器中,两个状态一个为 稳态 态，另一个为 暂稳态 态.多谐振荡器两个状态都为 暂稳态 态， 施密特触发器两个状态都为 稳态 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路的原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 0.1V 。
6、一个四选一数据选择器，其地址输入端有 2 个。
二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
（8分）六、分析画图题(8分)V作用下，输出电压的波形和电压传输特性画出下图所示电路在i《数字电子技术基础》试题一答案一、填空题（22分每空2分）1、A ，A2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）=BD A +2) AC AD B A d m D C B A L ++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3)0)(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题(10分 每题5分) 1、 2、四、分析题(17分)1 1 1 111AB CD 00 00 01 01 10 1011 11 11 1 1 1 ×11 ×××××AB CD 00 00 01 01 10 1011 11 11、（6分）B A L ⊕=2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
(2)由真值表列出逻辑函数表达式为：∑=)6,5,3,0(),,(m C B A R ∑=)4,2,1,0(),,(m C B A Y7),,(m C B A G =(3)根据逻辑函数表达式,选用译码器和与非门实现，画出逻辑电路图。
2、（8分）A B C R Y G 0 0 00 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 11 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 1R D Q D Q C Q B Q A L D EPET 161&11CP六、分析画图题(8分)《数字电子技术基础》试题二一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、1．逻辑函数Y AB C（）。
2．将2004个“1”异或起来得到的结果是（）。
3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。
4．8位D/A转换器当输入数字量10000000为5v。
若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。
5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。
6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。
7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
二、根据要求作题：（15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。
2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。
三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。
四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。
要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。
（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。
（8分）六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。
试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。
（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。
ROM 中的数据见表1所示。
试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP信号频率之比。
（16分）表1：CP 波形如图所示：八、综合分析图7所示电路，RAM 的16个地址单元中的数据在表中列出。
（18分） 要求：（1）说明555定时器构成什么电路？ （2）说明74LS160构成多少进制计数器？（3）说明RAM 在此处于什么工作状态，起什么作用？（4）写出D\A 转换器CB7520的输出表达式（U O 与d 9~d 0之间的关系）； （5）画出输出电压U o 的波形图（要求画一个完整的循环）。
《数字电子技术基础》试题二答案一、填空（每空1分，共15分）地址输入 数据输出 A3 A2 A1 A0 D3 D2 D1 D0 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 11 1 1 1 0 0 0 0 0 0 1 1 0 1 0 0 0 1 0 1 1 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 0 0 1 0 0 0 0 1 0 1 0 0 0 1 1 1 0 0 0 01．)6,4,0()(,)7,5,3,2,1()(=∏===∑i M ABC Y i m ABC Y i i2．0 3．地址译码器、存储矩阵、输出缓冲器4．0.039、5.31 5．双积分型、逐次逼近型6．施密特触发器、单稳态触发器 7．结构控制字、输出逻辑宏单元、E 2CMOS二、根据要求作题：（共15分）1．C B A C B A P ⋅=+= 2． C Q B C B A Q BC C A P nn ⋅++⋅+=+=+1;OC 与非门实现如图：三、1）12701260125012401230122012101207A A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A D D m Y ii +++++++=∑=2）3）该电路为序列脉冲发生器，当A2、A1、A0从000~111连续变化时，Y 端输出连续脉冲10110011。
四、设用A3A2A1A0表示该数，输出F 。
列出真值表（6分）A3 A2 A1 A0 F0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 10 0 0 0 0 1 11 1 11 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1X XX X X X∑⋅⋅==12023)9,8,7,6,5(A A A A A m F五、六、T=1， 连线Q CP F ⊕=如图：七、 D3、D2、D1、D0频率比分别是1/15、3/15、5/15、7/15；八、CPAB C D0 CPD1 D2 D3（1）555定时器构成多谐振荡器，发出矩形波；（2）74LS160构成九进制计数器，状态转换图如下：（3）R AM处于读出状态，将0000B～1000B单元的内容循环读出；（4）)2222(2826677889910ddddDVVNnREFO+++=-=（5）输出电压波形图如下：《数字电子技术基础》试题三一、填空题：（每空1分，共16分）1．逻辑函数有四种表示方法，它们分别是（）、（）、（）和（）。
2．将2004个“1”异或起来得到的结果是（）。
3．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（）电路和（）电路。
4．施密特触发器有（）个稳定状态.，多谐振荡器有（）个稳定状态。
5．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。
6．已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ ）kHz ；完成一次转换所用的时间应小于（ ）。
7．GAL 器件的全称是（ ），与PAL 相比，它的输出电路是通过编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使用更为方便灵活。
