ProductFolderSample &BuyTechnicalDocumentsTools &SoftwareSupport &CommunityTPA3251D2ZHCSDT9C–JUNE2015–REVISED JUNE2015 TPA3251D2175W立体声/350W单声道PurePath™超高清模拟输入D类放大器1特性•采用推荐的系统设计时，符合电磁干扰(EMI)标准•差分模拟输入2应用•总谐波失真+噪声(THD+N)为10%时的总输出功•蓝光碟磁盘™/DVD接收器率•高端HTiB系统–175W/4Ω，桥接负载(BTL)立体声配置•AV接收机–220W/3Ω，桥接负载(BTL)立体声配置•高端条形音箱–350W/2Ω，并行桥接负载(PBTL)单声道配置•微型Combo系统•THD+N为1%时的总输出功率•有源扬声器和低音炮–140W/4Ω，BTL立体声配置–175W/3Ω，BTL立体声配置3说明–285W/2Ω，PBTL单声道配置TPA3251D2是一款高性能D类功率放大器，它具有•采用高级集成反馈设计，具有高速栅极驱动器错误D类效率并且能够带来真正的高端音质。
该器件特有校正功能高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePath™超高清）（PurePath™超高清）。
该技术可使器件在整个音频–高达100kHz的单宽带，用于高清(HD)源的高频带内保持超低失真，同时展现完美音质。
该器件最频成分多可驱动2个175W/4Ω负载和2个220W/3Ω负载，–超低THD+N：1W/4Ω时为0.005%；削波时<0.01%并且特有一个2VRMS模拟输入接口，支持与高性能–60dB电源抑制比(PSRR)（BTL，无输入信DAC（例如，TI的PCM5242）的无缝连接。
除了出号）色的音频性能外，TPA3251D2还兼具高功率效率和超–<60µV（A加权）输出噪声低功率级空闲损耗（1W以下）两大优点。
100w的分立元件d类功放100w的分立元件D类功放D类功放是一种高效能的音频功放器件，常用于音响设备、汽车音响等领域。
它的名称中的“D”代表数字式，意味着它采用数字信号处理技术来提供更高的功率效率和更低的失真。
这使得D类功放成为音频设备中的首选，尤其是在需要高功率输出的情况下。
100w的分立元件D类功放是一款具有出色音质和高功率输出的音频功放器件。
它采用分立元件的设计，即将电路中的每个组件都分开制造和组装，以确保电路的稳定性和可靠性。
这种设计使得功放器件具有更好的散热性能和更低的温度漂移，从而提供更加稳定和可靠的音频输出。
与传统的A类功放相比，D类功放具有更高的功率效率。
它采用了PWM（脉冲宽度调制）技术，将音频信号转换为脉冲信号，然后通过开关管控制输出。
这种设计使得功放器件能够更有效地利用电源能量，减少能量的浪费，提供更大的输出功率。
除了高效能，100w的分立元件D类功放还具有出色的音质表现。
它采用了高精度的数字信号处理技术，能够准确地重现音频信号。
同时，D类功放的失真率也较低，能够提供清晰、透明的音质，使得音乐更加动听。
100w的分立元件D类功放还具有较低的功耗和较小的尺寸。
由于其高功率输出效率，功放器件的热量较少，因此不需要大型散热器。
这使得器件的尺寸较小，适用于紧凑空间的安装。
同时，低功耗的设计也使得功放器件更加节能环保。
100w的分立元件D类功放广泛应用于各种音响设备和汽车音响中。
在音响设备中，它能够提供高保真的音质和大功率输出，满足用户对音乐的高要求。
在汽车音响中，它能够为车内提供震撼的音乐体验，让驾驶者和乘客享受到更加真实、逼真的音乐享受。
100w的分立元件D类功放是一种高效能、高音质的音频功放器件。
它通过采用数字信号处理技术和分立元件的设计，提供了更高的功率效率和更好的音质表现。
无论是在音响设备还是汽车音响中，它都能够为用户提供出色的音乐体验。
相信随着技术的进步和市场的需求，100w的分立元件D类功放将在音频领域继续发挥重要的作用。
甲类、乙类、丙类功率放大器的特点甲类功率放大器，是指当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为 180度，适用于小信号低频功率放大，且静态工作点在负载线的中点。
乙类功率放大是指其集电极电流只能在半个周期内导通，导通角为90度。
丙类功率放大是指其集电极电流导通时间小于半个周期的放大状态，导通角小于90度，丙类工作状态的输出功率和效率是三种工作状态中最高的。
低频功率放，其负载是阻性，只能在甲类或甲乙类（丙类）推挽工作，高频谐振攻放，工作在丙类。
1、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。
TI TPA3116D2 2x50W D类音频放大器解决方案TI公司的TPA31xxD2系列是立体声高效数字功率,能驱动2欧姆扬声器高达100W.工作4.5 V – 26 V,效率大于90%,TPA3130D2的高效率可采纳单层,不用散热器提供2x15W输出功率, TPA3118D2采纳双层PCB, 不用散热器提供2x30W/8欧姆输出功率, TPA3116D2采纳小型散热器可提供2x50W/4Ω输出功率,主要用于小/微型元件的条形音箱,后市场,CRT TV和消费类音频.本文介绍了TPA31xxD2主要特性,方框图, 应用以及评估板TPA3116D2EVM主要指标,图,材料清单和PCB布局图.The TPA31xxD2 series are stereo efficient, digital amplifier power stage for driving speakers up to 100W/2Ω in mono. The high efficiency of the TPA3130D2 allows it to do 2x15W without external heat sink on a single layer PCB. The TPA3118D2 can even run 2x30W/8Ω without heat sink on a dual layer PCB. If even higher power is needed the TPA3116D2 does 2x50W/4Ω with a small heat-sink attached to its top side PowerPad. All three devices share the same footprint enabling a single PCB to be used across different power levels.The TPA31xxD2 advanced oscillator/PLL circuit employs a multiple switching frequency option to avoid AM interferences; this is achieved together with an option of Master/Slave option, making it possible to synchronize multiple devices.The TPA31xxD2 devices are fully protected against faults with short-circuit protection and thermal protection as well as over-voltage, under-voltage and DC protection. Faults are reported back to the processor to prevent devices from being damaged during overload conditions.TPA31xxD2主要特性:Supports Multiple Output Configurations第1页共3页。
NS4150B 3.0W单声道D类音频功率放大器1特性●工作电压范围：3.0V～5.0V●输出功率：2.8W（5V/4Ω,THD=10%）●0.1%THD（0.5W/3.6V）●高达88%的效率●高PSRR：-80dB（217Hz）●无需滤波器Class-D结构●优异的全带宽EMI抑制能力●优异的“上电，掉电”噪声抑制●低静态电流：4mA（3.6V电源、No load）●过流保护、过热保护、欠压保护●MSOP8封装2应用范围●平板电脑●行车记录仪●蓝牙音箱3说明NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。
NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。
NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本。
NS4150B提供MSOP8封装，额定的工作温度范围为-40℃至85℃。
4典型应用电路5管脚配置MSOP-8的管脚图如下图所示：注：超过上述极限工作参数范围可能导致芯片永久性的损坏。
长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。
7电气特性工作条件（除非特别说明）：T=25℃，VDD=4.8V。
8典型特性曲线下列特性曲线中，除非指定条件，T=25℃。
9应用说明9.1芯片基本结构描述NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。
在5V电源下，能够向4Ω负载提供3W的功率，并具有高达90%的效率。
NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件数目、PCB面积和系统成本，利用扩展频谱技术充分优化全新电路设计。

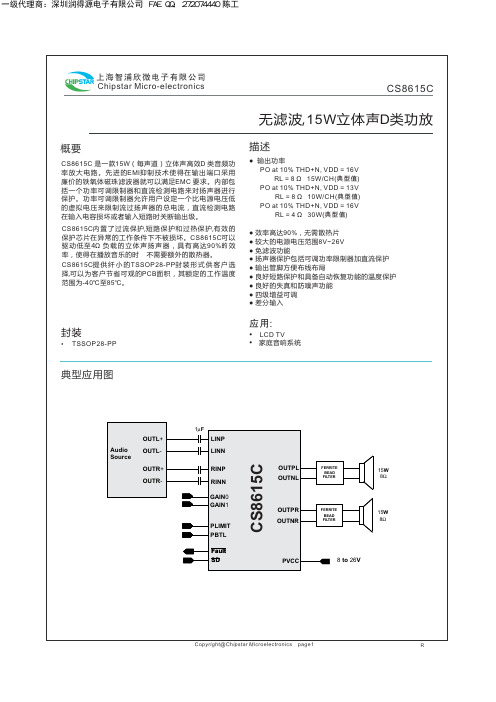

15W 带扬声器保护功能的免滤波器D 类音频功率放大器产品概述是一款每声道可输出15W 的高效的桥接驱动的D 类立体声功率放大器。
先进的EMI 抑制技术使得该产品在使用中仅用廉价的磁珠滤波器即可达到EMC 的要求。
扬声器保护包括可调的输出功率限制及直流输入检测电路。
可调功率限制允许用户设置一个低于芯片供电的虚拟电压来限制通过扬声器的输出电流。
输入直流检测电路测量PWM 波的频率和幅度，如果输入信号异常，即切断功率输出。
可驱动低至4Ω扬声器。
高达90%的效率使得在播放音乐时不需要额外加散热片。
有非常全面的保护设计：热保护和短路保护。
短路保护包括输出对电源、对地、对其他输出的短路保护。
热保护和短路保护都有自愈特性。
主要特点z 工作电压范围：5V —26Vz 16V 供电，当负载为8Ω、总谐波失真为10%时，每通道输出15W z 13V 供电，当负载为8Ω、总谐波失真为10%时，每通道输出10W z 由于高达90%的效率可以不使用外部散热片z 免滤波器设计z 扬声器保护包括输出功率限制和直流输入检测z 直通线脚（Flow Through Pin Out ）设计，便于PCB 布版z 具有自愈特性的短路保护、热保护z 谐波失真小，无噗噗声z 四个可选择的固定增益z 差分输入方式z封装形式：HTSSOP28典型应用z 电视机z消费类音频设备ZCC3110ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０引出端排列ZCC3110应用线路图具有输出功率限制单端输入桥接输出的立体声D类功率放大器应用图具有PBTL 特性的单端输入桥接输出的D 类功率放大器应用图ZCC3110ZCC3110最大额定值热阻参数直流特性（除特别说明外，TA =＋25°C，VCC=12V，RL=8Ω）交流特性（除特别说明外，T A=＋25°C，PVCC=12V，R L=8Ω）功能说明1、GAIN0和GAIN1设置输入增益通过输入端GAIN0和GAIN1设置输入增益。
这两个脚连同引脚1和引脚14，它们上面的电压变化速率最好不要超过10V/ms。
如果想要更快的变化速率，可用一个100KΩ的电阻串联在这些引脚上。
增益的调整是通过改变内部的输入和反馈电阻来实现的。
因此，输入电阻阻值取决于功放增益的设置。
而实际上功放的增益是由反馈电阻和输入电阻的比值决定的，增益在不同的个体之间差异很小。
但是，输入电阻在具有相同增益的不同个体之间有可能差异达到±20%，这是因为实际实现输入电阻的误差就有±20%。
为了实现增益变化的目的，输入电阻最小7.2KΩ；当低增益时，输入阻抗高达72KΩ。
表1增益设置GAIN1GAIN0放大器增益（dB）输入阻抗（kΩ）典型典型002060012630103215113692、SD操作为了实现在不使用期间的最大限度的省电，采用了SD模式来降低供电电源的电流（ICC）。
在功放正常工作时，SD端保持高电平。
若SD端被置于低电平状态，功放进入静音及低电流状态。
不要将SD端悬空，那样的话功放的工作状态不可预期。
为了最好的抑制掉电“噗噗”声，最好在不用的时候使功放处于SD状态，而非掉电状态。
3、PLIMIT操作引脚10上的电压通常是用来限制输出功率水平的。
当然，这种限制是相对于全电源电压功率来说的。
具体实现方式为：在GVDD引脚与GND之间串联些许电阻，PLIMIT引脚的电位从这些电阻中间抽头。
当然，在要求限幅严格的应用情况中，外接基准也是不错的选择。
当外接基准时，最好在PLIMIT脚和GND之间加一个1uF的电容。
ＺＣＣ３１１０输出限幅电路限制的是输出峰峰电压值。
它主要是通过限制输出占空比来固定最大输出电压的。
可以认为这是一个“虚拟的”比PVCC 低的供电电压。
这个虚拟电压的值为PLIMIT 脚上电压值的4倍。
输出电压通常用来计算给定输入最大电压和扬声器阻抗的最大输出功率。
LP SL LOUY R V R R R P ×××+=2))2((2在不削波情况下的输出功率（1）R S 是包括滤波器阻抗、R DS(on)在内的所有寄生阻抗R L 是负载V P 是输出峰值电压V P =4×V PLIMIT ，当V PLIMIT <V P /4时P OUT (10%THD)=1.25×P OUT (不削波时)表2PLIMIT 的典型操作4、GVDD 电压GVDD 电压是为输出功率桥管提供栅驱动电压的。
当然，它也可为PLIMIT 脚的分压电路提供供电。
这个端口需要对地加一个1uF 的电容。
5、直流检测能够保护扬声器在输入电容故障或输入短路到PCB 版时不受直流电流的损坏，主要是因为内部有直流检测电路。
如果直流检测电路检测到直流输入状态，FAULT 脚就会被置为低电平状态。
直流输入状态出现，功放的输出级将被为高阻状态。
要想从直流输入状态恢复，必须PVCC 重新上电。
SD 的开关无法消除直流输入状态。
当差分输出一端的占空比与另一端的占空比的差值大于14%且超过420毫秒时，直流检测电路就会触发，使电路进入直流保护状态。
这个特性能够保护扬声器免于直流或小于2赫兹交流的大电流的损坏。
为了避免上电过程中直流检测的误触发，上电过程中最好使SD 端口处于低电平直到输入信号稳定。
同样，差分输入端的输入电阻也要做到良好的匹配，否则也可能造成直流检测的误触发。
下表列出了差分输入端触发直流保护的最基本条件。
在实际使用过程中应尽力避免一下情况出现且超过420毫秒。
表3直流信号探测AV(dB)Vin(Mv ，differential)201122656322836176、并联功率输出开关在PBTL （第14脚）为高电位的情况下，左右声道的正负输出是同频同相的。
此时，即为一单声道模式功放：它的输入为右声道输入，输出为左右声道的正端和负端输出并接桥驱动负载。
左右声道正端和负端输出直接并接驱动可达到最好的效率。
对于正常的桥接驱动，把PBTL 端直接接地即可。
7、短路保护及自愈特性当输级出现短路的时候，的短路保护电路触发。
FAULT 脚将会呈现低电平状态，功放的输出级也关断，呈高阻状态。
这样就可避免电路受到电流过载的损坏。
保护状态的还原可通过重置SD 脚的电位实现。
如果要实现保护状态的自动还原，即自愈特性，可把SD 脚和FAULT 脚相接，通过FAULT 脚的低电位状态清除保护电路触发的保护所存状态。
8、热保护当电路内部温度超过150℃时，中的热保护电路可以阻止电路受到热损坏。
当然，由于个体差异，热保护点有±15℃的容差。
一旦芯片内部温度超过热保护点，芯片就会进入关断状态，输出也会关断。
这个状态并非锁存态，当芯片内部温度降到过温保护点以下15℃左右时，芯片又开始正常工作。
热保护不会影响FAULT 脚的电平状态。
ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０ＺＣＣ３１１０产品应用说明1.输出滤波器参数通过对在大功率及长的输出负载线等各种情况下带磁珠滤波器的测试，模组都可通过FCC 的B 级测试。
磁珠的类型及规格可根据实际使用选择。
如果影响到输出效率，最好在输出端增加输出电容。
如果该电路应用于对噪声要求比较严苛的系统中，完整的二阶巴特沃斯LC 重建滤波器就是一个较为理想的选择。
滤波器的相关参数如下图示。
一些系统的的功底是有通过AC 源整流所得。
这些系统的电源组是有噪声的。
这种情况下，重建滤波器应用可使系统以较低的噪声通过LCI 测试。
应用较低频响特性的铁氧磁体材料同样可降低LCI 。
典型的扬声器负责为8Ω，截止频率为27kHz 的LC 输出滤波器典型的扬声器负责为4Ω，截止频率为27kHz 的LC 输出滤波器ＺＣＣ３１１０ＺＣＣ３１１０ZCC3110ZCC3110典型的铁氧磁体磁珠滤波器2.输入阻抗功放在设置增益时也会改变功放的输入电阻，从最小的9k Ω±20%到最大的60k Ω±20%。
这样就会出现一个问题，当单一输入电容和输入电阻构成的输入高通滤波器的-3dB 频点就会随输入电阻的改变而改变。
-3dB 频点可通过等式（2）计算。
其中的Z1值在表1中给出。
ZiCif π21=(2)3.输入电容，CI在典型的应用中，为了使功放工作在最佳的状态，输入电容的选取就应该是使电路工作在一个合适的直流工作点上。
在正常使用时，输入电容与输入阻抗形成一个高通滤波器。
该高通滤波器的频响由式（3）决定。
（3）ZCC3110CI 值的选取非常重要，因为该值直接影响整个电路的重低音（低频）特性。
就以ZI 为60k Ω为例来考虑放大器低频响应截止点为20Hz 。
等式3变形后可得等式4。
Zif Ci π21=（4）在这个例子中，可计算出该处的Ci 应为0.13uF ；因此，人们一般最可能选取的CI 值为0.15uF 来替代。
如果放大器的增益是常数且已知，使用表1中的ZI 值来计算CI 。
对该电容更细致的考虑是它还是从输入经过输入网络和反馈网络到负载漏电路径。
该漏电流会在放大器的输入端产生直流偏移量而导致最终输出的最大摆幅受影响，特别是在高增益的应用中。
鉴于此因，输入电容最好选低漏电的钽电容或陶瓷电容。
当有极性的电容用作输入电容时，有极性电容的正端在大部分应用中要接放大器的输入端，这是因为放大器输入端直流电位是3V ，这个电位在大部分应用中高于信号源的直流电位。
因此，在实际应用中确认电容的极性接法是非常重要的。
另外，无铅焊接可能会在输入端造成直流偏移；保持PCB 板的适当清洁也非常重要。
4．电源去耦是一款高性能的CMOS 音频功率放大器。
因此，适当的电源去耦电容能够保证功放输出的总谐波失真（THD ）足够低。
电源去耦同样也能消减脉冲对扬声器的干扰。
针对电源线上不同种类的噪声可适当的选择不同的电容去耦网络。
对于由于电路自身寄生参数如键合线和铜痕电感甚至于引线框架电感等所敏感的瞬态高频噪声，可以用一个高质量的低等效串接电阻（ESR ）的陶瓷电容（容值在220pF 到1000pF ）去耦。
该电容应该尽量靠近放大器的功率管脚，当然，接地也要好。
对于有滤波器谐振或PWM 开关甚至于一个随机的数字信号造成的低频噪声，可以用一个高质量容值在0.1uF 到1uF 电容去耦。
该电容最好能尽量靠近功率电源。
另外，一个220uF 或者更大的铝电解电容可对大信号瞬态干扰去耦。
该电容应当靠近功率电源脚接入。
10uF 的电容可接在AVCC 上去耦，AVCC 和PVCC 间最好接入一个小的去耦电阻，这样功率电源PVCC 上的高频信号就不会串入D 类功放的输入端。
5.BSN 和BSP 端的电容由于该功放全H 桥使用的都是NMOS 管。
