第五章 无源光器件

光无源器件研究报告近年来，随着通信技术的快速发展，人们对光通信技术的研究和应用越来越广泛。

而光无源器件作为光通信系统中重要的组成部分，对于提高光通信的性能和稳定性具有重要的意义。

本文将介绍光无源器件的研究现状和发展趋势。

一、光无源器件的定义和分类光无源器件是指无需外部能量输入即可实现光信号处理的元器件。

它不需要任何电、磁或化学能量的输入，只需要利用光本身的特性完成光信号的处理。

光无源器件广泛应用于光通信、光存储、光计算等领域。

根据不同的工作原理，光无源器件可以分为几种类型，如：1. 光纤光纤是一种将光信号传输到目的地的无源设备。

光纤具有低损耗、高速率和抗电磁干扰等特点，因此它广泛应用于光通信系统中。

一般来讲，光纤可分为单模光纤和多模光纤两种。

其中，单模光纤适合远距离传输，而多模光纤适合短距离传输。

2. 光栅光栅是一种将光信号进行处理的器件。

它通常由一系列的反射棱镜组成，可以用来扩展、稳定和调制光信号。

光栅广泛应用于激光系统、治疗仪器和光谱仪等领域。

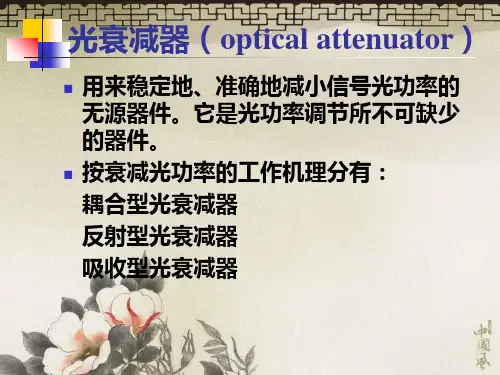

3. 光衰减器光衰减器是一种可以调节光的强度的器件。

它可用来控制光信号的输出功率，从而保证通信系统的正常运行。

光衰减器通常由气体、固体材料或半导体材料构成。

4. 光开关光开关是一种可以控制光线的传输路径的器件。

它通过调节光的传输路径来进行光信号的切换和路由。

光开关广泛应用于网络通信、光计算和光传感器等领域。

近年来，随着通信技术的快速发展，人们对光无源器件的研究越来越深入。

目前，研究人员主要关注以下几个方面：1. 新型光无源器件的研发为了提高光通信系统的性能和稳定性，研究人员一直在努力研发新型的光无源器件。

这些新型器件具有更高的灵敏度、更低的损耗和更广泛的应用范围，并且可以适应不同的光通信需求。

除了研发新型器件之外，研究人员还在努力优化现有的光无源器件。

通过改进设备的结构和材料，研究人员可以提高器件的性能和工作效率，并提高器件的可靠性和稳定性。

随着通信设备越来越小、越来越便携，研究人员也在努力实现光无源器件的集成化。

光无源器件介绍范文光无源器件是指无需外界能源输入即可以产生、控制、处理或传输光信号的器件。

它们在光通信、光传感、光储存、激光装置等领域具有重要应用价值。

本文将详细介绍几种常见的光无源器件，包括光纤、光栅、偏振器件、光耦合器件和光探测器等。

首先，光纤是一种常见的光无源传输介质。

它具有优异的光学特性，可以实现长距离、高速、低损耗的光信号传输。

光纤通信系统中的核心部件就是光纤。

光纤根据其结构可以分为多模光纤和单模光纤。

多模光纤通常用于短距离通信，而单模光纤适用于长距离通信。

光纤的制作工艺和材料技术的不断进步使得光纤通信系统性能不断提升。

其次，光栅是另一种常见的光无源器件。

光栅是在光介质中周期性变化的折射率结构，可以对入射光进行衍射和反射。

光栅可以用于光谱分析、光信号处理和光波波长选择等应用。

根据光栅的结构可以分为吸收光栅和反射光栅。

吸收光栅通过调整折射率分布来实现频率选择，反射光栅则通过反射光波形成波束宽度调制。

光栅可以实现光信号的分光、滤波和耦合等功能。

再次，偏振器件是用于控制和调整光波偏振状态的器件。

偏振器件根据其工作原理可以分为吸收式偏振器、分束偏振器和光学偏振调制器。

吸收式偏振器通过吸收非期望偏振分量来实现偏振分离。

分束偏振器通过折射率分布的改变实现光波的分离。

光学偏振调制器则通过改变材料的光学特性或施加电场来调制光的偏振状态。

其次，光耦合器件用于实现不同光波的耦合和分离。

光耦合器按照其结构和工作原理可分为分离型光耦合器和集成型光耦合器。

分离型光耦合器通过光波的反射和折射实现光波的耦合。

集成型光耦合器则通过光导波结构的耦合来实现不同波长光波的耦合和分离。

光耦合器为光通信和光传感等系统提供了重要的互连和耦合功能。

最后，光探测器是一种用于接收光信号并转换为电信号的器件。

根据工作原理，光探测器可分为光电二极管、光电导探测器和光电子倍增器等。

光电二极管是最常见的光探测器，它利用内建电场将吸收的光电子转化为电流。

光无源器件的技术分析光无源器件是指在光通信和光网络中，不需要外部能量输入就能起作用的光学器件，例如光纤、分光器和波长分复用器等。

这些器件在光通信和光网络中起着至关重要的作用，它们的性能直接影响到整个系统的性能和稳定性。

本文将对光无源器件的技术进行分析，探讨其应用领域、性能特点和发展趋势。

一、光无源器件的应用领域光无源器件广泛应用于光通信和光网络领域，包括光纤通信系统、光纤传感系统、光纤传输系统、光纤传感测量系统等。

在光纤通信系统中，光纤作为光信号的传输介质，承担着传输和接收光信号的任务；而分光器和波长分复用器等器件则用于对光信号进行分配、合并和波长分复用。

在光纤传感系统中，光纤传感器借助于光无源器件对光信号进行传输和检测，实现对环境参数的实时监测。

二、光无源器件的性能特点1. 低损耗：光无源器件在光信号的传输和处理过程中，尽可能地减少能量损耗，保证光信号的传输稳定和可靠。

2. 增益均匀：光无源器件对光信号进行分配、合并和波长分复用时，能够保持光信号的增益均匀，保证传输系统的性能稳定。

3. 高灵敏度：光无源器件在提取和传输光信号时，对光信号的灵敏度高，能够快速、准确地传输光信号。

4. 高波长选择性：光无源器件对不同波长的光信号具有高度的选择性，能够对不同波长的光信号进行准确的分配和合并。

5. 高可靠性：光无源器件的制作工艺和材料选择经过严格的筛选和测试，保证其在光通信和光网络系统中具有高可靠性和长寿命。

三、光无源器件的发展趋势1. 高性能化：随着光通信和光网络技术的不断发展，光无源器件的要求也越来越高，未来光无源器件将不断追求更高的性能，包括更低的损耗、更高的增益均匀性、更高的波长选择性和更高的可靠性。

2. 多功能化：未来光无源器件将趋向于多功能化，能够实现多种功能的器件，例如光纤传输系统中的光纤分光合并器将具有分光、合并和波长分复用的功能。

3. 集成化：随着微纳光电子器件和光学集成技术的不断发展，未来光无源器件将趋向于集成化，实现多种功能的集成器件。

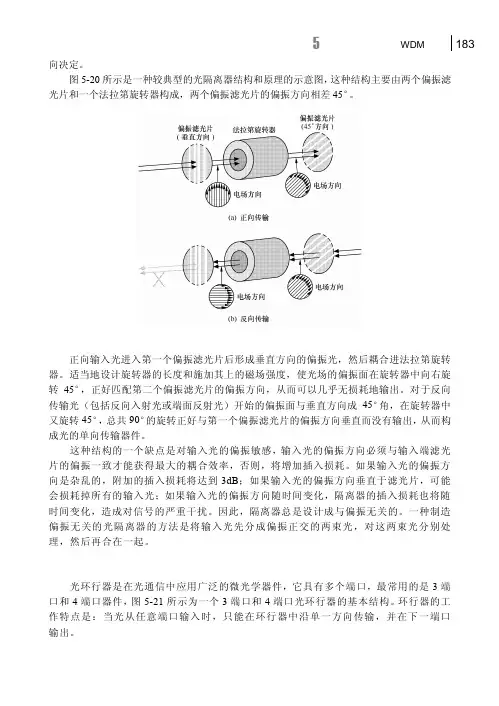

5第章无源光器件和WDM技术183向决定。

图5-20所示是一种较典型的光隔离器结构和原理的示意图，这种结构主要由两个偏振滤光片和一个法拉第旋转器构成，两个偏振滤光片的偏振方向相差45°。

图5-20 光隔离器结构和原理的示意图正向输入光进入第一个偏振滤光片后形成垂直方向的偏振光，然后耦合进法拉第旋转器。

适当地设计旋转器的长度和施加其上的磁场强度，使光场的偏振面在旋转器中向右旋转45°，正好匹配第二个偏振滤光片的偏振方向，从而可以几乎无损耗地输出。

对于反向传输光（包括反向入射光或端面反射光）开始的偏振面与垂直方向成45°角，在旋转器中又旋转45°，总共90°的旋转正好与第一个偏振滤光片的偏振方向垂直而没有输出，从而构成光的单向传输器件。

这种结构的一个缺点是对输入光的偏振敏感，输入光的偏振方向必须与输入端滤光片的偏振一致才能获得最大的耦合效率，否则，将增加插入损耗。

如果输入光的偏振方向是杂乱的，附加的插入损耗将达到3dB；如果输入光的偏振方向垂直于滤光片，可能会损耗掉所有的输入光；如果输入光的偏振方向随时间变化，隔离器的插入损耗也将随时间变化，造成对信号的严重干扰。

因此，隔离器总是设计成与偏振无关的。

一种制造偏振无关的光隔离器的方法是将输入光先分成偏振正交的两束光，对这两束光分别处理，然后再合在一起。

5.3.3 光环行器光环行器是在光通信中应用广泛的微光学器件，它具有多个端口，最常用的是3端口和4端口器件，图5-21所示为一个3端口和4端口光环行器的基本结构。

环行器的工作特点是：当光从任意端口输入时，只能在环行器中沿单一方向传输，并在下一端口输出。

浅谈光纤通信有源器件与无源器件任课教师学院班级姓名学号日期2016年05月18日目录1 引言 (1)2光有源器件 (1)2.1 光有源器件简介 (1)2.2 光纤激光器 (1)2.3光纤放大器 (3)2.4 全光波长变换器 (4)2.5光检测器 (4)3 光无源器件 (5)3.1 光无源器件简介 (5)3.2 光纤活动连接器 (6)3.3 跳线 (6)3.4 转换器 (7)3.5 变换器 (8)3.6光纤活动连接器的表征指标 (9)3.6.1插入损耗 (9)3.6.2回波损耗 (9)3.6.3重复性 (10)3.6.4互换性 (10)3.7光分路器 (10)3.8光衰减器 (12)3.9光隔离器 (14)3.10光开关 (15)3.11波分复用器 (15)3.12光接头盒、光配线箱、光终端盒 (15)结语 (16)参考文献 (16)1引言在光纤通讯行业，光纤系统中所用到的各种器件称为光器件。

而光器件简单来说分为有源光器件与无源光器件两种。

有源光器件也称光有源器件，无源光器件也称光无源器件。

光有源和无源器件都有如下产品：●有源光器件：定义是在光通信系统中能产生或接收光信号的器件。

可以简单的认为有源光器件是需要接上电源才能工作的。

比如：光纤收发器（"纤亿通"自主生产），光接收机，光源，光端机，光功率计等。

●无源光器件：定义是在光通信系统中不能产生或接收光信号的器件。

可以简单的认为无源光器件是不需要接上电源就能够工作的。

比如：光纤连接器，光纤适配器，光纤衰减器，光纤终结器，密集波分复用器（DWDM），粗波分复用器（CWDM），光纤耦合器，光开光，光纤准直器，光隔离器,平面波导光分路器（PLCS）等等。

2光有源器件2.1光有源器件简介光有源器件是光纤通信重要的核心器件之一，受到人们普遍的重视和关注。

目前光纤通信领域应用的光有源器件主要有光源(量子阱激光器(QWLD)，垂直腔面发射激光器(VCSEI.),量子点激光器(QDI,D)、多波长激光器等)，光探测器(光电子二极管(PD)、雪崩光电二极管(APD)等)，光调制器(妮酸锉(LiNb03)调制器等。

光无源器件测试方法光无源器件是指在光通信系统中，不需要外部能源供应而能够实现光信号的传输和控制的器件。

典型的光无源器件包括光纤、光栅、光分路器、光耦合器等。

为了确保光无源器件在正常工作条件下能够稳定可靠地传输光信号，需要进行严格的测试和验证。

本文将从光纤、光栅、光分路器和光耦合器等不同类型的光无源器件入手，介绍其测试方法。

1.光纤测试方法光纤是光通信系统中最基础、最重要的光无源器件。

常用的光纤测试方法包括：（1）衰减测试：通过测试光信号从光纤中的衰减情况，来评估光纤功率损失情况。

（2）反射测试：测试光纤接口的反射损耗，确保光信号不会因为接口反射而引起干扰或损失。

（3）纤芯直径测试：测试光纤纤芯直径的尺寸，以确保光信号能够正常传输。

2.光栅测试方法光栅是一种具有周期性折射率变化的光无源器件，常用于光波的衍射和光谱分析等应用。

光栅的测试方法包括：（1）频率响应测试：测试光栅的响应频率范围和频率分辨率，以评估其衍射性能。

（2）衍射效率测试：测试光栅的衍射效率，即测试输入光功率和输出光功率之间的关系。

（3）波长选择测试：测试光栅的波长选择性能，即测试不同波长的光信号在光栅中的传输效果和衍射效率。

3.光分路器测试方法光分路器是一种能够将入射光信号分成两个或多个输出的光无源器件。

光分路器的测试方法包括：（1）分光比测试：通过测试输入光功率和输出光功率之间的关系，来评估光分路器的分光比性能。

（2）均匀性测试：测试光分路器的不同输出通道之间的功率均匀性，以确保光信号在分路器中能够平衡地分布。

4.光耦合器测试方法光耦合器是一种能够将两个或多个光纤的光信号耦合在一起的光无源器件。

光耦合器的测试方法包括：（1）插损测试：通过测试耦合器输入光功率和输出光功率之间的差异，来评估光耦合器的插损性能。

（2）均匀性测试：测试耦合器不同输出通道之间的功率均匀性，以确保光信号在耦合器中能够均匀地分布。

综上所述，光无源器件的测试方法主要包括衰减测试、反射测试、频率响应测试、衍射效率测试、波长选择测试、分光比测试、均匀性测试和插损测试等。

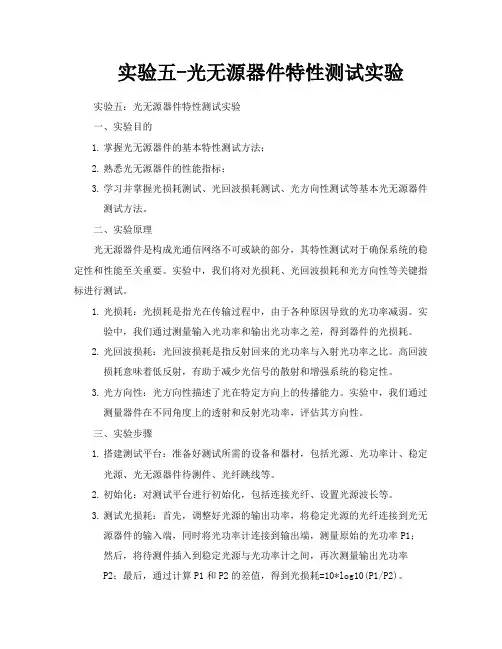

实验五-光无源器件特性测试实验实验五：光无源器件特性测试实验一、实验目的1.掌握光无源器件的基本特性测试方法；2.熟悉光无源器件的性能指标；3.学习并掌握光损耗测试、光回波损耗测试、光方向性测试等基本光无源器件测试方法。

二、实验原理光无源器件是构成光通信网络不可或缺的部分，其特性测试对于确保系统的稳定性和性能至关重要。

实验中，我们将对光损耗、光回波损耗和光方向性等关键指标进行测试。

1.光损耗：光损耗是指光在传输过程中，由于各种原因导致的光功率减弱。

实验中，我们通过测量输入光功率和输出光功率之差，得到器件的光损耗。

2.光回波损耗：光回波损耗是指反射回来的光功率与入射光功率之比。

高回波损耗意味着低反射，有助于减少光信号的散射和增强系统的稳定性。

3.光方向性：光方向性描述了光在特定方向上的传播能力。

实验中，我们通过测量器件在不同角度上的透射和反射光功率，评估其方向性。

三、实验步骤1.搭建测试平台：准备好测试所需的设备和器材，包括光源、光功率计、稳定光源、光无源器件待测件、光纤跳线等。

2.初始化：对测试平台进行初始化，包括连接光纤、设置光源波长等。

3.测试光损耗：首先，调整好光源的输出功率，将稳定光源的光纤连接到光无源器件的输入端，同时将光功率计连接到输出端，测量原始的光功率P1；然后，将待测件插入到稳定光源与光功率计之间，再次测量输出光功率P2；最后，通过计算P1和P2的差值，得到光损耗=10*log10(P1/P2)。

4.测试光回波损耗：将稳定光源的光纤连接到光无源器件的输入端，同时将回波损耗仪连接到输出端，测量回波损耗值。

5.测试光方向性：通过旋转待测件，在不同角度上测量透射和反射光功率，并记录数据。

通常以角度为横坐标，以功率为纵坐标绘制曲线图，即可得到光方向性的结果。

6.数据处理与分析：对测试得到的数据进行分析，评估待测件的性能。

对比同类型器件的测试结果，可以对器件进行优化或改进设计。

7.清理现场：实验结束后，关闭设备并整理现场。

光纤通信课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么?答:当归一化频率V小于二阶模LP11归一化截止频率，即O<V<2.40483时，此时管线中只有一种传输模式，即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响?答:在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离;光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。

3、光纤中有哪几种色散?解释其含义。

答: (1）模式色散:在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。

(2）材料色散:由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。

(3）波导色散:统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响?答:光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。

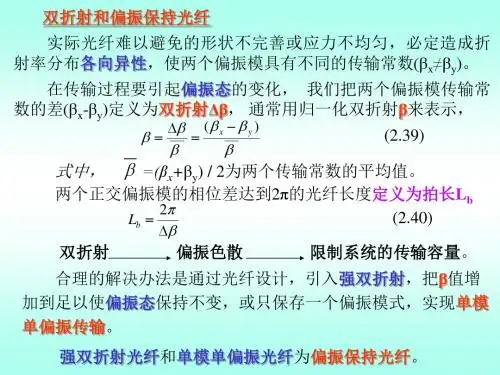

6、单模光纤有哪几类?答:单模光纤分为四类:非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

7、光缆由哪几部分组成?答:加强件、缆芯、外护层。

*、光纤优点:巨大带宽(200THz)、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗:光纤对光波产生的衰减作用。

引起光纤损耗的因素:本征损耗、制造损耗、附加损耗。

*、光纤色散:由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。

引起光纤色散的因素:光信号不是单色光、光纤对于光信号的色散作用。

色散种类:模式色散(同波长不同模式)、材料色散(折射率)、波导色散(同模式，相位常数)。
