沉淀硬化不锈钢常用的热处理工艺有如下几种

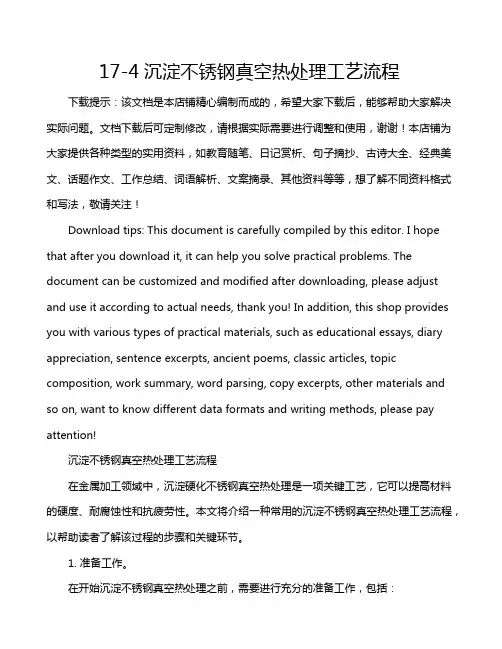

17-4沉淀不锈钢真空热处理工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!沉淀不锈钢真空热处理工艺流程在金属加工领域中，沉淀硬化不锈钢真空热处理是一项关键工艺，它可以提高材料的硬度、耐腐蚀性和抗疲劳性。

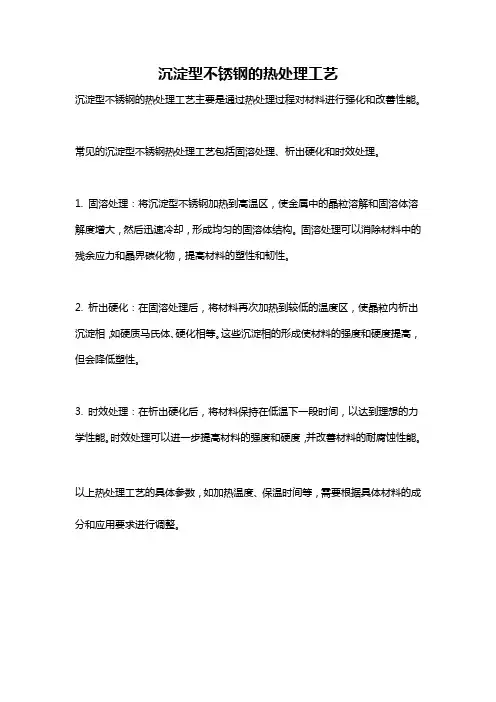

沉淀型不锈钢的热处理工艺
沉淀型不锈钢的热处理工艺主要是通过热处理过程对材料进行强化和改善性能。

常见的沉淀型不锈钢热处理工艺包括固溶处理、析出硬化和时效处理。

1. 固溶处理：将沉淀型不锈钢加热到高温区，使金属中的晶粒溶解和固溶体溶解度增大，然后迅速冷却，形成均匀的固溶体结构。

固溶处理可以消除材料中的残余应力和晶界碳化物，提高材料的塑性和韧性。

2. 析出硬化：在固溶处理后，将材料再次加热到较低的温度区，使晶粒内析出沉淀相，如硬质马氏体、硬化相等。

这些沉淀相的形成使材料的强度和硬度提高，但会降低塑性。

3. 时效处理：在析出硬化后，将材料保持在低温下一段时间，以达到理想的力学性能。

时效处理可以进一步提高材料的强度和硬度，并改善材料的耐腐蚀性能。

以上热处理工艺的具体参数，如加热温度、保温时间等，需要根据具体材料的成分和应用要求进行调整。

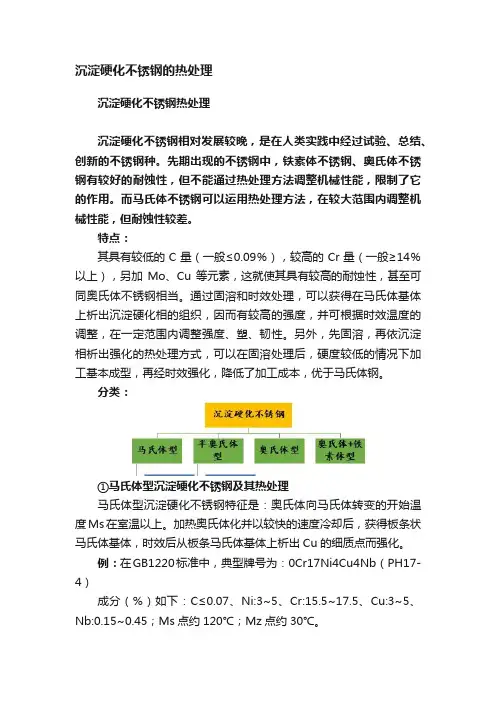

沉淀硬化不锈钢的热处理沉淀硬化不锈钢热处理沉淀硬化不锈钢相对发展较晚，是在人类实践中经过试验、总结、创新的不锈钢种。

先期出现的不锈钢中，铁素体不锈钢、奥氏体不锈钢有较好的耐蚀性，但不能通过热处理方法调整机械性能，限制了它的作用。

而马氏体不锈钢可以运用热处理方法，在较大范围内调整机械性能，但耐蚀性较差。

特点：其具有较低的C量（一般≤0.09％），较高的Cr量（一般≥14％以上），另加Mo、Cu等元素，这就使其具有较高的耐蚀性，甚至可同奥氏体不锈钢相当。

通过固溶和时效处理，可以获得在马氏体基体上析出沉淀硬化相的组织，因而有较高的强度，并可根据时效温度的调整，在一定范围内调整强度、塑、韧性。

另外，先固溶，再依沉淀相析出强化的热处理方式，可以在固溶处理后，硬度较低的情况下加工基本成型，再经时效强化，降低了加工成本，优于马氏体钢。

分类：①马氏体型沉淀硬化不锈钢及其热处理马氏体型沉淀硬化不锈钢特征是：奥氏体向马氏体转变的开始温度Ms在室温以上。

加热奥氏体化并以较快的速度冷却后，获得板条状马氏体基体，时效后从板条马氏体基体上析出Cu的细质点而强化。

例：在GB1220标准中，典型牌号为：0Cr17Ni4Cu4Nb（PH17-4）成分（%）如下：C≤0.07、Ni:3~5、Cr:15.5~17.5、Cu:3~5、Nb:0.15~0.45；Ms点约120℃；Mz点约30℃。

固溶处理：加热温度为1020-1060℃，保温后水冷或油冷，组织为板条状马氏体，硬度320HB左右。

加热温度不宜过高，如果大于1100℃，会使组织中铁素体量增多、Ms点下降、残留奥氏体增多、硬度下降，热处理效果不好。

时效处理：依据时效温度不同，沉淀析出物的弥散度、粒度不同，而有不同的机械性能。

GB1220标准中规定，不同时效温度时效后性能(N/mm2)σs(N/mm2)δ(％)Ψ(%)HBσb1040℃固溶≤363 480℃×4h≥1310≥1180≥10≥40≥375 550℃×4h≥1060≥1000≥12≥45≥331 580℃×4h≥1000≥865≥13≥45≥302 620℃×4h≥930≥725≥16≥50≥277②半奥氏体型不锈钢热处理这种钢的Ms点一般略低于室温，所以固溶化处理冷却到室温后，得到奥氏体组织,强度很低，为提高基体强度、硬度，需要再次加热到750-950℃，保温，这个阶段，奥氏体中会析出碳化物，奥氏体稳定性降低，Ms点提高至室温以上，再冷却时，得到马氏体组织。

沉淀硬化不锈钢的热处理工艺1. 什么是沉淀硬化不锈钢？嘿，大家好，今天咱们聊聊沉淀硬化不锈钢，听起来是不是有点高大上？其实呢，它就是一种通过特殊热处理工艺，让不锈钢的性能变得更好、更坚固的材料。

大家想象一下，一块平常的不锈钢，就像一块普通的豆腐，软软的，但经过沉淀硬化处理后，它就变成了块儿坚硬的石头，简直就是“豆腐变金刚”！这玩意儿可在航天、军工等领域大显身手，真是非同小可。

1.1 沉淀硬化的原理那么，沉淀硬化到底是咋回事呢？简单来说，就是通过加热和冷却的方式，让不锈钢内部的合金元素析出，形成一种强大的微观结构。

这个过程就像一场“变魔术”，把一些不易察觉的小粒子组合起来，让它们变得更加牢固。

想象一下，你把一堆小石子拼在一起，最后变成了坚固的石墙，毫无破绽！这个原理就是利用了材料中的析出相，增强了它的抗拉强度和耐腐蚀性能。

1.2 沉淀硬化的特点这种不锈钢还有个好处，就是它的硬度高、耐磨性强，虽然造价略高，但用久了，绝对是物超所值。

更重要的是，它在高温和腐蚀环境中也能保持很好的性能，真是个万金油的材料。

说到这儿，有点想给它打个广告了：“沉淀硬化不锈钢，耐磨又耐腐，简直就是钢铁侠的选择！”哈哈，开个玩笑，其实它真的是很多工业应用中的“超级英雄”呢。

2. 热处理工艺的步骤好了，咱们接下来聊聊沉淀硬化不锈钢的热处理工艺，听起来复杂，但其实就是几个简单的步骤，来吧，跟着我一起看看吧！2.1 预热阶段首先，得把不锈钢先预热，这一步就像给小朋友穿衣服，慢慢来，别急。

通常情况下，预热的温度在600℃到800℃之间，目的是为了让钢材的内部应力释放，避免后面热处理的时候出现裂纹。

这一环节可得小心翼翼，毕竟谁也不想让自己的“不锈钢宝宝”受伤，对吧？2.2 主热处理接下来就是主热处理了，也就是让不锈钢真正“升华”的时候。

这个过程一般在1000℃到1100℃之间进行，加热一段时间后，再迅速冷却。

这个冷却过程就像是过山车，快得让人心跳加速，既刺激又紧张！冷却的方式可以选择水冷、油冷，或者气冷，具体看需求和材料的性质而定。

不锈钢的热处理
不锈钢在生产过程中需要经过热处理，以提高其硬度、强度、耐腐蚀性和耐磨性等性能。

不锈钢的热处理主要包括退火、正火、淬火和固溶处理等过程。

退火是将不锈钢加热到一定温度，然后缓慢冷却的过程。

这种处理方法可使不锈钢中的晶粒重新结晶，提高其塑性和韧性，从而改善其加工性能。

正火是将加热至一定温度后，迅速冷却的过程。

正火可以提高不锈钢的硬度、强度和耐磨性，但会降低其塑性。

淬火是将不锈钢加热至临界温度，然后迅速浸入冷却介质中进行快速冷却的过程。

淬火可使不锈钢中的碳元素快速固化，提高其硬度和耐磨性，但会降低其韧性和塑性。

固溶处理是将不锈钢加热至一定温度，然后冷却至室温的过程。

这种处理方法可使不锈钢中的合金元素均匀分布，提高其耐腐蚀性和机械性能。

需要注意的是，不同的不锈钢材料需要不同的热处理方法和参数，因此在进行热处理前，需要根据具体情况选择合适的处理方式和温度。

不锈钢304加硬的热处理方法
1. 均质化处理：不锈钢304加硬后，通过加热均质化处理，使其晶粒细化，提高其耐腐蚀性和机械强度。

2. 残余奥氏体处理：不锈钢304加硬后，通过加热残余奥氏体处理，使其奥氏体数量达到所需范围，从而提高其强度和耐蚀性。

3. 降温处理：加热不锈钢304加硬材料后进行降温处理，使其晶粒细化，提高其韧性和强度。

4. 冷处理：使用冷处理工艺，将不锈钢304加硬材料冷却到低温，从而提高其机械强度和硬度。

5. 正火处理：将不锈钢304加硬材料进行正火处理，即使其均匀加热到一定温度，持续时间一定，然后冷却到室温。

正火处理可以消除加工硬化和提高其机械性能。

6. 淬火处理：将不锈钢304加硬材料快速淬火，使其获得高硬度和强度，并且可以减少其韧性。

7. 回火处理：对淬火后的不锈钢304加硬材料进行回火处理，以便消除其内部应力并提高其韧性。

8. 气体淬火处理：使用气体淬火工艺，将不锈钢304加硬材料依次进入淬火和加热室内，可以提高其强度和延展性。

9. 压力处理：使用压力处理工艺，将不锈钢304加硬材料置于高压环境中，可以通过拉伸和压缩操作使其形成更多的位错，提高其强度和硬度。

10. 拉伸处理：使用拉伸处理工艺，将不锈钢304加硬材料置于机械拉伸设备中进行拉伸处理，以提高其机械性能和韧性。

不锈钢304加硬后，应根据具体应用和需求选择相应的热处理方式，以提高其机械性能、韧性和耐腐蚀性。

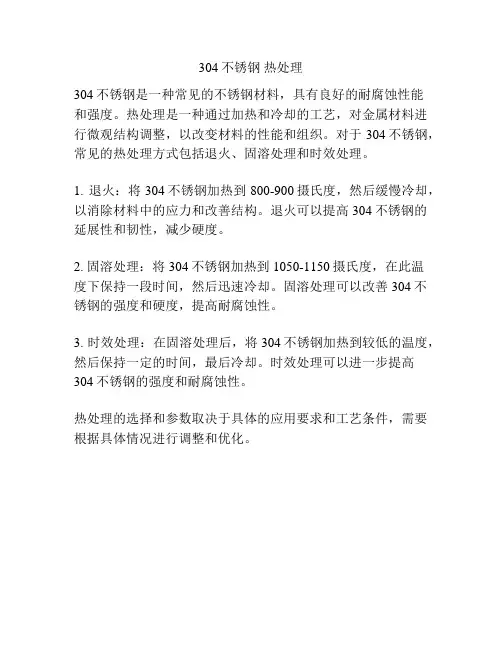

304不锈钢热处理
304不锈钢是一种常见的不锈钢材料，具有良好的耐腐蚀性能
和强度。

热处理是一种通过加热和冷却的工艺，对金属材料进行微观结构调整，以改变材料的性能和组织。

对于304不锈钢，常见的热处理方式包括退火、固溶处理和时效处理。

1. 退火：将304不锈钢加热到800-900摄氏度，然后缓慢冷却，以消除材料中的应力和改善结构。

退火可以提高304不锈钢的延展性和韧性，减少硬度。

2. 固溶处理：将304不锈钢加热到1050-1150摄氏度，在此温
度下保持一段时间，然后迅速冷却。

固溶处理可以改善304不锈钢的强度和硬度，提高耐腐蚀性。

3. 时效处理：在固溶处理后，将304不锈钢加热到较低的温度，然后保持一定的时间，最后冷却。

时效处理可以进一步提高304不锈钢的强度和耐腐蚀性。

热处理的选择和参数取决于具体的应用要求和工艺条件，需要根据具体情况进行调整和优化。
