下载文档原格式

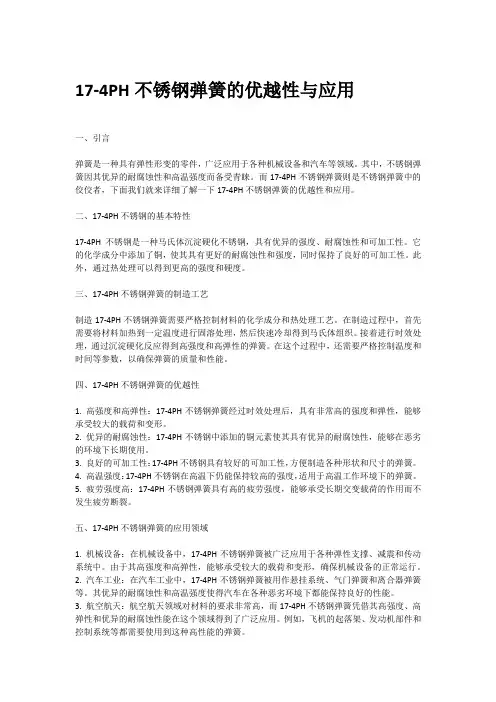

17-4PH不锈钢弹簧的优越性与应用一、引言弹簧是一种具有弹性形变的零件，广泛应用于各种机械设备和汽车等领域。
其中，不锈钢弹簧因其优异的耐腐蚀性和高温强度而备受青睐。
而17-4PH不锈钢弹簧则是不锈钢弹簧中的佼佼者，下面我们就来详细了解一下17-4PH不锈钢弹簧的优越性和应用。
二、17-4PH不锈钢的基本特性17-4PH不锈钢是一种马氏体沉淀硬化不锈钢，具有优异的强度、耐腐蚀性和可加工性。
它的化学成分中添加了铜，使其具有更好的耐腐蚀性和强度，同时保持了良好的可加工性。
此外，通过热处理可以得到更高的强度和硬度。
三、17-4PH不锈钢弹簧的制造工艺制造17-4PH不锈钢弹簧需要严格控制材料的化学成分和热处理工艺。
在制造过程中，首先需要将材料加热到一定温度进行固溶处理，然后快速冷却得到马氏体组织。
接着进行时效处理，通过沉淀硬化反应得到高强度和高弹性的弹簧。
在这个过程中，还需要严格控制温度和时间等参数，以确保弹簧的质量和性能。
四、17-4PH不锈钢弹簧的优越性1. 高强度和高弹性：17-4PH不锈钢弹簧经过时效处理后，具有非常高的强度和弹性，能够承受较大的载荷和变形。
2. 优异的耐腐蚀性：17-4PH不锈钢中添加的铜元素使其具有优异的耐腐蚀性，能够在恶劣的环境下长期使用。
3. 良好的可加工性：17-4PH不锈钢具有较好的可加工性，方便制造各种形状和尺寸的弹簧。
4. 高温强度：17-4PH不锈钢在高温下仍能保持较高的强度，适用于高温工作环境下的弹簧。
5. 疲劳强度高：17-4PH不锈钢弹簧具有高的疲劳强度，能够承受长期交变载荷的作用而不发生疲劳断裂。
五、17-4PH不锈钢弹簧的应用领域1. 机械设备：在机械设备中，17-4PH不锈钢弹簧被广泛应用于各种弹性支撑、减震和传动系统中。
由于其高强度和高弹性，能够承受较大的载荷和变形，确保机械设备的正常运行。
2. 汽车工业：在汽车工业中，17-4PH不锈钢弹簧被用作悬挂系统、气门弹簧和离合器弹簧等。
注：(1)------摘自GB1220(2)------实际检验值工艺性能：0Cr17Ni4Cu4Nb钢一样不进行冷加工。
热加工温度为1000~1170°C。
对大于76mm或形状复杂的部件，热加工后应及时回炉加热到原热加工的温度，随后缓慢冷却。
0Cr17Ni4Cu4Nb钢可用任何焊接不锈钢的方法焊接。
在固溶，时效或过时效状态都可焊接。
焊前不需要预热，当要求焊缝强度为时效后强度的9 0%时，则焊后需要重新固溶和时效处理。
此钢也可进行钎焊，适宜的钎焊温度为此钢的固溶处理温度。
物理性能：密度：7780 kg/m²线膨胀系数：（H900热处理态）20~100°C时，0.0000108 /K; 20~200°C时，0.00001016 /K; 20~300°C 时，0.00001136 /K热导率：100°C 时，17W/(m*K); 300°C时，20W/(m*K); 500°C时，23W/(m*K) 弹性模量：20°C 时，191000 MPa; 100°C时，191000 MPa; 320°C时，181000 MPa0Cr17Ni7Al钢常见的热处理工艺有哪些？沉淀硬化马氏体不锈钢的焊接特点表1是沉淀硬化马体不锈钢的化学成分。
这类钢在高温下是奥氏体组织，因其Ms点高，Mf点亦在室温以上。
以17-4PH钢为侧。
通过1020～1 060℃固溶处理后，形成马氏体组织，再经时效处理(470-630℃)，在马氏体组织中固溶度小的Cu、Nb、Mo、Al、Ti等发生碳化物析出和强化作用，其屈服强度可达到1171MPa。
表1典型沉淀硬化马氏体不错钢的化举成分表2典型沉淀硬化马氏体不锈钢的力学性能马氏体沉淀硬化不锈铜碳含量低(≤0.07％C)，淬硬倾向不大，具有良好的焊接性。
采纳焊条手工焊、惰性气体爱护焊，一样均不需要预热和后热。
17 4不锈钢热处理17-4不锈钢热处理引言：17-4不锈钢是一种具有优异机械性能和耐腐蚀性能的不锈钢材料，广泛应用于航空航天、海洋工程、化工等领域。
热处理是提高17-4不锈钢性能的重要工艺之一。
本文将详细介绍17-4不锈钢的热处理工艺和其对材料性能的影响。
一、17-4不锈钢的热处理工艺17-4不锈钢的热处理主要包括固溶处理和时效处理两个步骤。
1. 固溶处理：固溶处理是通过高温加热将17-4不锈钢中的各种合金元素溶解于基体中，使晶体结构发生变化，从而提高其塑性和韧性。
固溶处理温度通常在980℃至1065℃之间，保温时间一般为1-2小时。
在固溶处理过程中，应避免过长的保温时间，以免引起晶粒长大和组织的过粗。
2. 时效处理：时效处理是在固溶处理后，将17-4不锈钢在较低的温度下进行长时间保温，以使合金元素重新组合和析出，形成均匀的沉淀相。
时效处理温度通常在480℃至620℃之间，保温时间一般为4-24小时。
时效处理的目的是进一步提高17-4不锈钢的强度和硬度，同时保持一定的韧性。
二、热处理对17-4不锈钢性能的影响17-4不锈钢经过热处理后，其性能得到明显改善。
1. 机械性能提高：热处理可以显著提高17-4不锈钢的强度和硬度。
固溶处理使晶体结构发生变化，消除了晶间腐蚀敏感区域，提高了材料的韧性和抗拉强度。
时效处理进一步提高了材料的强度和硬度，使其具有更好的耐磨性和抗疲劳性能。
2. 耐腐蚀性能改善：17-4不锈钢经过热处理后，合金元素重新组合和析出，形成均匀的沉淀相，提高了其耐腐蚀性能。
热处理还能有效消除晶间腐蚀敏感区域，降低了材料的应力腐蚀敏感性，延长了材料的使用寿命。
3. 加工性能优化：热处理可以改善17-4不锈钢的加工性能，降低其冷加工硬化倾向。
热处理后的17-4不锈钢具有较好的可塑性，便于进行各种加工和成形操作。
4. 尺寸稳定性提高：17-4不锈钢在热处理后，由于晶体结构的改变和合金元素的重新组合，其尺寸稳定性得到提高。
3 2021年第8期工程前沿时效工艺对17-4PH不锈钢组织和硬度的影响*李荣之，曹征宽，何银珍，张全新重庆钢铁研究所有限公司，重庆 400084摘 要：17-4PH不锈钢在经过固溶和时效处理时，通过马氏体相变和时效作用对材料进行强化。
基于此，文章研究了不同时效热处理温度对17-4PH不锈钢金相组织及硬度的影响规律。
研究结果表明，在经过固溶和时效热处理后，17-4PH 不锈钢金相组织为马氏体和沉淀硬化相，并含有少量残余奥氏体和铁素体，富铜的沉淀硬化相是17-4PH不锈钢强化的主要因素；相同固溶处理温度下，随着时效温度的升高，沉淀相数量增多、颗粒增大，材料硬度逐渐降低。
关键词：17-4PH不锈钢；时效工艺；热处理；金相组织；硬度中图分类号：TG156.92；TG142.71 文献标志码：A 文章编号：2096-2789（2021）08-0003-03热处理强化是金属材料强化的重要手段之一，热处理可以改变材料的显微组织以获得所需的各种性能。
时效处理是不锈钢热处理工艺的一种，不锈钢材料在固溶后可通过时效处理来进一步强化基体[1]。
17-4PH不锈钢是一种马氏体沉淀硬化不锈钢，可通过时效处理进行强化以获得优良的综合力学性能，该材料已经被广泛应用于航空、航天等领域所需的机械轴类、汽轮机等关键部件的制造[2]。
文章重点研究了不同时效热处理工艺对17-4PH不锈钢组织及硬度的影响规律。
1 实验材料用于实验研究的17-4PH不锈钢材料化学成分及含量如表1所示。
表1 17-4PH不锈钢化学成分（质量分数）及含量 单位：%元素含量C0.06Si0.80Mn 1.00P0.03S0.03Ni 4.30Cr17.50Cu 4.10Nb0.452 实验方案先将材料样坯在1060℃下进行高温固溶处理，固溶保温时间为30min，使材料中的合金元素在高温时充分溶入奥氏体中。
保温结束后进行水冷，增大过冷度以减少残余奥氏体的形成。

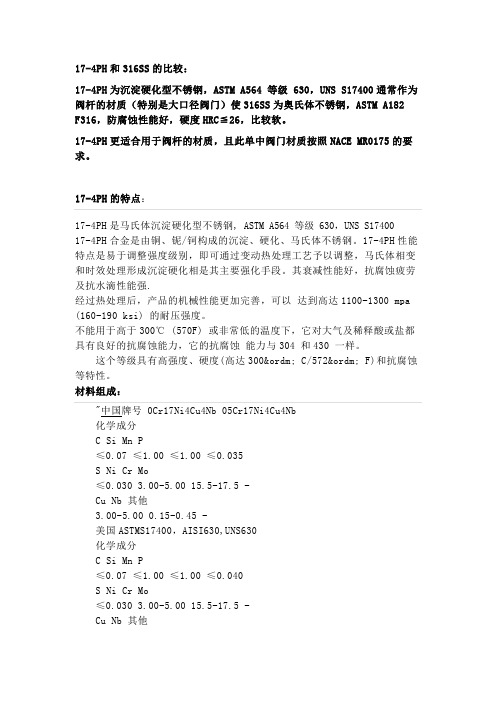

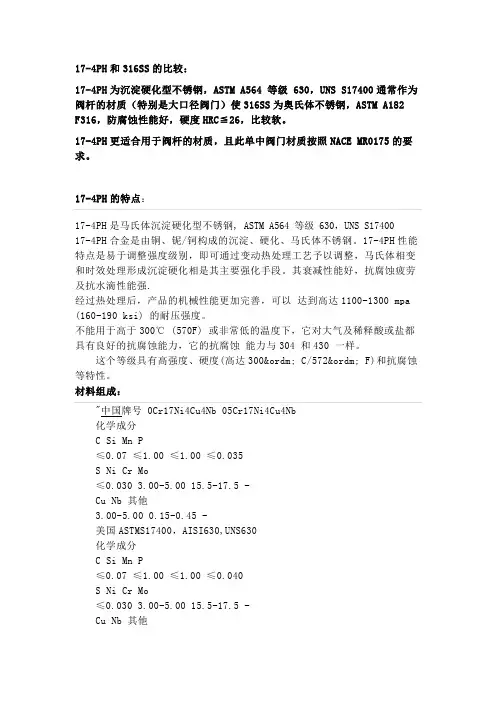

17-4PH和316SS的比较：17-4PH为沉淀硬化型不锈钢，ASTM A564 等级 630，UNS S17400通常作为阀杆的材质（特别是大口径阀门）使316SS为奥氏体不锈钢，ASTM A182 F316，防腐蚀性能好，硬度HRC≦26，比较软。
17-4PH更适合用于阀杆的材质，且此单中阀门材质按照NACE MR0175的要求。
17-4PH的特点：17-4PH是马氏体沉淀硬化型不锈钢, ASTM A564 等级 630，UNS S1740017-4PH合金是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。
17-4PH性能特点是易于调整强度级别，即可通过变动热处理工艺予以调整，马氏体相变和时效处理形成沉淀硬化相是其主要强化手段。
其衰减性能好，抗腐蚀疲劳及抗水滴性能强.经过热处理后，产品的机械性能更加完善，可以达到高达1100-1300 mpa (160-190 ksi) 的耐压强度。
不能用于高于300℃ (570F) 或非常低的温度下，它对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀能力与304 和430 一样。
这个等级具有高强度、硬度(高达300º C/572º F)和抗腐蚀等特性。
材料组成："中国牌号 0Cr17Ni4Cu4Nb 05Cr17Ni4Cu4Nb化学成分C Si Mn P≤0.07 ≤1.00 ≤1.00 ≤0.035S Ni Cr Mo≤0.030 3.00-5.00 15.5-17.5 -Cu Nb 其他3.00-5.00 0.15-0.45 -美国ASTMS17400，AISI630,UNS630化学成分C Si Mn P≤0.07 ≤1.00 ≤1.00 ≤0.040S Ni Cr Mo≤0.030 3.00-5.00 15.5-17.5 -Cu Nb 其他3.00-5.00 0.15-0.45 -316SS不锈钢的特点316：对应中国的牌号0Cr17Ni12Mo2，奥氏体不锈钢，防腐性能好，硬度HRC≦26，316不锈钢是含钼不锈钢种。
17-4ph不锈钢热处理的工艺方法根据17-4ph不锈钢在加热和冷却时组织与性能的变化规律，17-4ph不锈钢的热处理的基本工艺方法有退火、正火、淬火、回火及表面热处理等。
通过不同的热处理工艺，可以使17-4ph不锈钢的性能发生很大地变化。
17-4ph不锈钢的退火与正火17-4ph不锈钢的退火与正火是在生产上应用非常广泛的预备热处理工艺。
通过退火与正火工艺处理后，不仅可以消除毛坯零件的内应力及成分和组织的不均匀性，还能调整17-4ph不锈钢的力学性能与工艺性能，为下一道加工工序做好组织、性能准备。
17-4ph不锈钢的退火17-4ph不锈钢的退火是将17-4ph不锈钢加热到临界温度以上或以下温度，经保温后随炉缓慢冷却，以获得近乎平衡状态组织的热处理工艺。
退火的目的是降低17-4ph不锈钢的硬度，均匀17-4ph不锈钢的化学成分及组织，消除内应力和加工硬化，改善17-4ph不锈钢的成形及切削加工性能，并为淬火做好组织准备。
17-4ph不锈钢的成分和使用目的不同，所用退火工艺也不相同。
退火工艺种类很多，常用的退火操作有完全退火、球化退火、再结晶退火和去应力退火等。
（1）完全退火完全退火是将17-4ph不锈钢加热到完全奥氏体化后保温，再进行缓慢冷却，以获得近乎平衡组织的热处理工艺。
完全退火主要用于中、低碳结构17-4ph不锈钢的铸、锻件和热轧型材。
完全退火的加热温度一般为Ac3以上20～30℃；保温时间一般为每毫M 工件有效厚度两分钟。
完全退火的冷却应缓慢进行，故需要的时间较长。
为了提高效率，实际生产中，随炉冷却到500～600℃以下即可出炉空冷。
（2）球化退火球化退火是使17-4ph不锈钢中的碳化物球化，得到粒状珠光体（铁素体基体上均匀分布细小球状碳化物）的一种热处理工艺。
球化退火主要用于过共析17-4ph不锈钢和合金工具17-4ph不锈钢。
球化退火的加热温度一般为Ac1以上20～30℃；保温时间不能太长，一般为2～4小时；冷却方式通常采用炉冷，或在Ar1以下20℃左右进行长时间等温，然后炉冷到600℃以下出炉空冷。

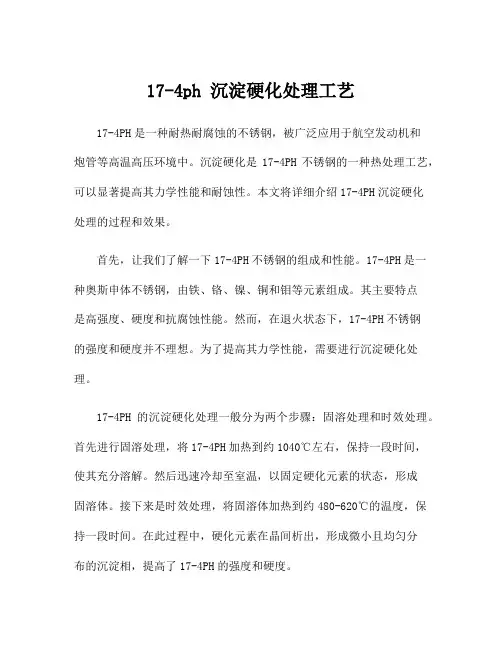

17-4ph 沉淀硬化处理工艺17-4PH是一种耐热耐腐蚀的不锈钢，被广泛应用于航空发动机和炮管等高温高压环境中。
沉淀硬化是17-4PH不锈钢的一种热处理工艺，可以显著提高其力学性能和耐蚀性。
本文将详细介绍17-4PH沉淀硬化处理的过程和效果。
首先，让我们了解一下17-4PH不锈钢的组成和性能。
17-4PH是一种奥斯申体不锈钢，由铁、铬、镍、铜和钼等元素组成。
其主要特点是高强度、硬度和抗腐蚀性能。
然而，在退火状态下，17-4PH不锈钢的强度和硬度并不理想。
为了提高其力学性能，需要进行沉淀硬化处理。
17-4PH的沉淀硬化处理一般分为两个步骤：固溶处理和时效处理。
首先进行固溶处理，将17-4PH加热到约1040℃左右，保持一段时间，使其充分溶解。
然后迅速冷却至室温，以固定硬化元素的状态，形成固溶体。
接下来是时效处理，将固溶体加热到约480-620℃的温度，保持一段时间。
在此过程中，硬化元素在晶间析出，形成微小且均匀分布的沉淀相，提高了17-4PH的强度和硬度。
沉淀硬化处理后的17-4PH不锈钢具有优异的力学性能。
其抗拉强度可达到1100MPa以上，屈服强度可达到1000MPa以上，硬度可达到HRC40-50。
同时，17-4PH经过沉淀硬化处理后，其耐腐蚀性也得到了显著改善。
在常见的腐蚀介质中，如海水、酸液和盐溶液等，17-4PH都能够保持良好的抗腐蚀性能。
沉淀硬化处理对17-4PH不锈钢的微观组织产生了重要影响。
在固溶处理过程中，固溶体中的晶粒得以长大，晶界得到清理和修复。
而在时效处理过程中，硬化元素在晶界和晶内析出，形成细小的颗粒，称为沉淀相。
这些沉淀相的尺寸和分布对17-4PH的力学性能和耐腐蚀性能起着关键作用。
因此，沉淀硬化处理的时间和温度需要严格控制，以确保获得理想的沉淀相。
总之，17-4PH的沉淀硬化处理是一种重要的工艺，可以显著提高其力学性能和耐蚀性。
通过固溶处理和时效处理的过程，17-4PH不锈钢的强度、硬度和抗腐蚀性能得到了明显改善。
关于17—4PH的材料简介我厂(兰州水泵总厂)在新型BB3泵（ HDM1000—400/5与HDM600-400/5）研发上取得了新突破，众所周知，材料的选取对泵的性能有很大的影响，因此我部门研究人员通过共同努力，不断的尝试各种材料，通过计算它们的力学性能以及对比它们的物理性能与化学性能，最终决定选取17—4PH马氏体沉淀硬化不锈钢作为这次新泵的主导材料。
17-4PH是美国的牌号，对应的我国牌号为0Cr17Ni4Cu4Nb.由于此钢低碳、高铬、且含铜，马氏体转变温度高于室温,经马氏体转变后，再经480-620℃时效处理，便可在马氏体基体中析出弥散的富铜相，使强度进一步增强,由于含碳量低,故其加工性能、耐腐蚀性能和焊接性能均比Cr13型及9Cr18、1Cr17Ni2等马氏体不锈钢为好。
它的化学成分如下表所示：表1 17-4PH的化学成分元素% C Si Mn Cr Ni Cu Nb P S17-4PH ≤0.07 ≤1.00 ≤1。
0015。
5—17。
5 3—5 3—50。
15—0。
45≤0。
035≤0。
03并且该钢固溶处理后具有奥氏体钢的优点，易于加工；随后经中间调节处理+时效处理可以获得较高的强度，因此被广泛用于压力容器、飞行器和汽轮机叶片等领域.由于它所具有的这些优越性能，所以它被使用在我厂HDM1000-400/5与HDM600-400/ 5新泵的重要零部件上，这些零部件有轴、各级叶轮、螺柱、螺母、泵体口环、级间衬套等。
使用在这些部位主要是因为这些部位要么是与介质接触部位，要么就是受力很大的部位。
比如叶轮与介质直接接触，这就要要求它的使用材料的抗腐蚀性能很强；轴要带动叶轮等转子部件一起转动，所以它要受很大的力，所需要的强度和韧性都要非常好，因此它的使用材料所需要的力学性能要非常好.而17—4PH这种材料它的抗腐蚀性能和力学性能恰好符合我们这两种新泵的要求.它的这两种性能介绍具体如下:一、抗腐蚀性能17-4 PH 合金的抗腐蚀能力优于其它任何的标准的可硬化的不锈钢。

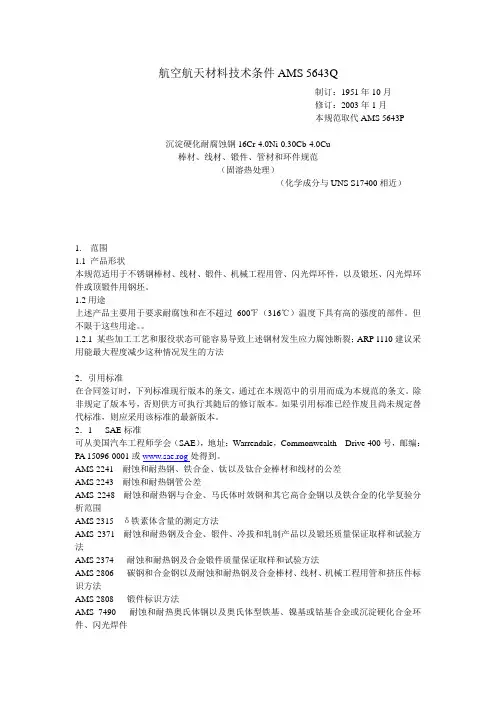

航空航天材料技术条件AMS 5643Q制订：1951年10月修订：2003年1月本规范取代AMS 5643P沉淀硬化耐腐蚀钢16Cr-4.0Ni-0.30Cb-4.0Cu棒材、线材、锻件、管材和环件规范（固溶热处理）（化学成分与UNS S17400相近）1.范围1.1 产品形状本规范适用于不锈钢棒材、线材、锻件、机械工程用管、闪光焊环件，以及锻坯、闪光焊环件或顶锻件用钢坯。
1.2用途上述产品主要用于要求耐腐蚀和在不超过600℉（316℃）温度下具有高的强度的部件。
但不限于这些用途。
1.2.1 某些加工工艺和服役状态可能容易导致上述钢材发生应力腐蚀断裂；ARP 1110建议采用能最大程度减少这种情况发生的方法2．引用标准在合同签订时，下列标准现行版本的条文，通过在本规范中的引用而成为本规范的条文。
除非规定了版本号，否则供方可执行其随后的修订版本。
如果引用标准已经作废且尚未规定替代标准，则应采用该标准的最新版本。
2．1SAE标准可从美国汽车工程师学会（SAE），地址：Warrendale，Commonwealth Drive 400号，邮编：PA 15096-0001或www.sae.rog处得到。
AMS 2241 耐蚀和耐热钢、铁合金、钛以及钛合金棒材和线材的公差AMS 2243 耐蚀和耐热钢管公差AMS 2248 耐蚀和耐热钢与合金、马氏体时效钢和其它高合金钢以及铁合金的化学复验分析范围AMS 2315 δ铁素体含量的测定方法AMS 2371 耐蚀和耐热钢及合金、锻件、冷拔和轧制产品以及锻坯质量保证取样和试验方法AMS 2374 耐蚀和耐热钢及合金锻件质量保证取样和试验方法AMS 2806 碳钢和合金钢以及耐蚀和耐热钢及合金棒材、线材、机械工程用管和挤压件标识方法AMS 2808 锻件标识方法AMS 7490 耐蚀和耐热奥氏体钢以及奥氏体型铁基、镍基或钴基合金或沉淀硬化合金环件、闪光焊件ARP 1110 钢和耐蚀钢与合金可锻产品最大程度去除应力腐蚀断裂办法2．2 ASTM标准可从美国材料与试验协会（ASTM），地址：West Conshohocken ，100 Barr Harbor Drive，PA 19428-2959或处得到。

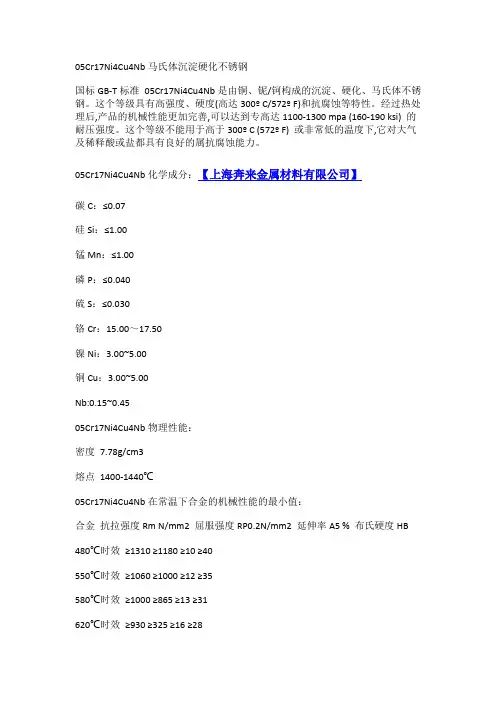

05Cr17Ni4Cu4Nb马氏体沉淀硬化不锈钢国标GB-T标准05Cr17Ni4Cu4Nb是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。
这个等级具有高强度、硬度(高达300º C/572º F)和抗腐蚀等特性。
经过热处理后,产品的机械性能更加完善,可以达到专高达1100-1300 mpa (160-190 ksi) 的耐压强度。
这个等级不能用于高于300º C (572º F) 或非常低的温度下,它对大气及稀释酸或盐都具有良好的属抗腐蚀能力。
05Cr17Ni4Cu4Nb化学成分：【上海奔来金属材料有限公司】碳C：≤0.07硅Si：≤1.00锰Mn：≤1.00磷P：≤0.040硫S：≤0.030铬Cr：15.00～17.50镍Ni：3.00~5.00铜Cu：3.00~5.00Nb:0.15~0.4505Cr17Ni4Cu4Nb物理性能：密度7.78g/cm3熔点1400-1440℃05Cr17Ni4Cu4Nb在常温下合金的机械性能的最小值：合金抗拉强度Rm N/mm2 屈服强度RP0.2N/mm2 延伸率A5 % 布氏硬度HB 480℃时效≥1310 ≥1180 ≥10 ≥40550℃时效≥1060 ≥1000 ≥12 ≥35580℃时效≥1000 ≥865 ≥13 ≥31620℃时效≥930 ≥325 ≥16 ≥2805Cr17Ni4Cu4Nb特性：05Cr17Ni4Cu4Nb具有高强度、硬度、较好的焊接性能和耐腐蚀性能。
05Cr17Ni4Cu4Nb应用范围应用领域有：用于具有一定耐蚀要求的高强度零部件等。
05Cr17Ni4Cu4Nb应用领域海上平台、直升机甲板、其他平台食品工业纸浆及造纸业航天(涡轮机叶片)机械部件核废物桶05Cr17Ni4Cu4Nb热处理工艺为固溶处理十时效处理，05Cr17Ni4Cu4Nb合金含量高、淬透性极好，空冷即可获得马氏体组织，但组织中还存在一定量残余奥氏体。
内燃机与配件0引言17-4PH （0Cr17Ni4Cu4Nb ）不锈钢因具有良好的综合力学性能、优异的耐腐蚀性、振动衰减性和良好的焊接性能，被广泛应用于即要求耐弱酸、弱碱、盐腐蚀又要求高强度的部件，如汽轮机轴类零件及叶片、高压球阀及煤化工气化炉的灰浆系统等[1，2]。
17-4PH 不锈钢作为一种典型的马氏体沉淀硬化不锈钢，其力学性能主要是通过热处理使马氏体发生相变及析出细小的金属间化合物和少量碳化物以产生沉淀硬化来调节实现的。
本文研究了不同热处理工艺对17-4PH 组织和性能影响，从而优化出对企业生产具有指导作用的热处理工艺。
1试验材料和方法1.1试验材料试验所用材料为江阴市劲松科技有限公司的锻造钢棒，具体化学成分见表1。
元素CMn Si S P Cr Ni Cu Nb 含量%0.0580.510.470.0050.02716.15 4.29 3.220.58表1试验材料化学成分1.2试验方法将17-4PH 不锈钢锻造钢棒用线切割成20×20×200的试块，分别在R ×3-2高温炉和RJJ-55-8井式回火炉中进行固溶时效热处理。
本试验的热处理工艺分为4组，具体如表2所示。
2试验结果和讨论2.1热处理对金相组织的影响17-4PH 不锈钢经不同热处理后的金相组织如图1所示。
由图1可知，17-4PH 不锈钢经固溶和时效处理后金相组织主要由淬火马氏体和回火马氏体组成，还有少量的奥氏体，其余为时效析出的沉淀硬化相。
随着时效温度的升高，淬火马氏体逐渐减少，回火马氏体逐渐增多，晶粒变得更加细小均匀，第二相析出物颗粒增多增大。
在480℃时效时，有极细小的第二相析出物颗粒均匀的分布在机体中[3，4]，这些相是过饱和的Cu 在位错线和马氏体基体上析出的与基体共格[5]的纳米级ε-Cu 相。
随着时效温度的升高，基体与析出相的相位关系逐渐由共格向非共格过渡[6，7]，析出相颗粒逐渐长大。
标准：GB/T 1220-1992●特性及应用：0Cr17Ni4Cu4Nb是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。
0Cr17Ni4Cu4Nb有较高的强度、耐蚀性、抗氧化性，0Cr17Ni4Cu4Nb这个等级具有高强度、硬度(高达300℃/572℉)和抗腐蚀等特性。
经过热处理后，产品的机械性能更加完善，可以达到高达1100-1300MPa(160-190 ksi) 的耐压强度。
这个等级不能用于高于300℃(572℉) 或非常低的温度下，它对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀能力与304和430一样。
●应用领域:1.海上平台、直升机甲板、其他平台2.食品工业3.纸浆及造纸业4.航天(涡轮机叶片)5.机械部件6.核废物桶●化学成分：0Cr17Ni4Cu4Nb化学成分：C Si Mn P S Ni Cr Mo Cu Nb 其他≤0.07 ≤1.00 ≤1.00 ≤0.035 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 -美国ASTMS17400，AISI630,UNS630化学成分C Si Mn P S Ni Cr Mo Cu Nb 其他≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 -日本SUS630化学成分C Si Mn P S Ni Cr Mo Cu Nb+Tao 其他≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 -欧洲X5CrNiCuNb16-4化学成分C Si Mn P S Ni Cr Mo Cu Nb+Tao 其他≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 -●力学性能：抗拉强度σb (MPa)：480℃时效,≥1310; 550℃时效,≥1060; 580℃时效,≥1000; 620℃时效,≥930条件屈服强度σ0.2 (MPa)：480℃时效,≥1180;550℃时效,≥1000;580℃时效,≥865;620℃时效,≥725伸长率δ5 (％)：480℃时效,≥10;550℃时效,≥12;580℃时效,≥13;620℃时效,≥16断面收缩率ψ (％)：480℃时效,≥40;550℃时效,≥45;580℃时效,≥45;620℃时效,≥50硬度：固溶,≤363HB和≤38HRC;480℃时效,≥375HB和≥40HRC; 550℃时效,≥331HB和≥35HRC;580℃时效,≥302HB和≥31HRC;620℃时效,≥277HB和≥28HRC●热处理规范及金相组织：热处理规范：1)固溶1020～1060℃快冷;2)480℃时效,经固溶处理后,470～490℃空冷; 3)550℃时效,经固溶处理后,540～560℃空冷; 4)580℃时效,经固溶处理后,570～590℃空冷;5)620℃时效,经固溶处理后,610～630℃空冷。
17-4沉淀不锈钢真空热处理工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!不锈钢是一种常用于制造工业产品的材料，具有耐腐蚀、耐磨损等优良性能。
17-4PH热处理的优点与缺点17-4PH材料分析17-4PH是美国牌号ASTM A564 Type630的习惯叫法，这个牌号相当于国标GB1220-2007标准的05Cr17Ni4Cu4Nb。
是一种马氏体沉淀硬化型不锈钢。
因为材料含碳量较低，Ni和Cr含量较高，使得不锈钢17-4PH焊接性好且具备较好的耐腐蚀性。
同时该钢中Cu和Nb等合金元素含量也较高，这些合金元素在热处理过程中可析出时效硬化相等，可增加不锈钢17-4PH材料硬度、强度。
一般应用于医疗器械，锁具，阀门，轴类及化纤行业及具有一定耐蚀要求的高强度零部件等。
随着国内的粉墨冶金技术成熟，有也来越多的应用在粉末冶金制造业。
热处理工艺：先高温固溶处理，然后再将固溶后的产品根据客户硬度要求进行时效硬化处理，固溶时可以采用真空炉或网带式光亮炉，如果工件较小一般都采用连续式光亮热处理炉。
另外粉末注射件，也就是粉墨冶金的产品因为在烧结过程中会有胶残留，所以固溶需要用网带炉生产。
真空炉生产容易变色，不容易保持本色。
热处理工艺规范：1)高温固溶1020～1060℃快冷;2)480℃时效,经固溶处理后,470～490℃空冷;3)550℃时效,经固溶处理后,540～560℃空冷;4)580℃时效,经固溶处理后,570～590℃空冷;5)620℃时效,经固溶处理后,610～630℃空冷。
金相组织：组织特征为沉淀硬化型。
经热处理后产品硬度可以控制在HRC30-45之间。
优点与缺点17-4PH属于沉淀性硬化不锈钢，所以可以先高温固溶后在进行精加工。
也是因为它的特性可以在温度较低时提高硬度，所以变形量小是这种材料的一大优点。
与奥氏体不锈钢304或316相比较又有较高硬度也是优点之一。
防锈能力于奥氏体不锈钢相比一般，但是要比一般铁素体不锈钢较好。
不过也可以后期加工处理。
比如电解钝化，或者做表面防锈处理。
所以这个缺点并不能影响它在不锈钢市场领域的份额。
17-4ph热处理常用工艺技术要求17-4PH不锈钢是一种具有优良机械性能和耐腐蚀性能的高强度不锈钢材料。
为了进一步提高其性能，常常需要进行热处理。
下面将介绍17-4PH热处理的常用工艺技术要求。
热处理是通过对金属材料进行加热和冷却来改变其组织和性能的一种工艺。
对于17-4PH不锈钢来说，热处理可以使其达到更高的强度和硬度，同时保持良好的耐腐蚀性能。
常用的热处理工艺有固溶处理、时效处理和淬火处理。
固溶处理是将17-4PH不锈钢加热到固溶温度，保持一定时间后迅速冷却。
固溶温度一般在980℃左右，保温时间根据材料厚度和规格而定，一般为1-2小时。
固溶处理可以使17-4PH不锈钢中的铁素体完全溶解，形成均匀的奥氏体相。
固溶处理后的材料具有良好的可塑性和可加工性，但强度和硬度较低。
时效处理是在固溶处理后，将材料加热到较低的温度，保持一定时间后再进行冷却。
时效温度一般在480-620℃之间，保持时间一般为1-4小时。
时效处理可以使固溶处理后的17-4PH不锈钢中形成弥散的沉淀相，如针状的M相和薄片状的θ相。
这些沉淀相的形成可以显著提高材料的强度和硬度，同时还能保持一定的韧性和耐腐蚀性能。
淬火处理是将17-4PH不锈钢加热到固溶温度，保持一定时间后迅速冷却。
淬火温度一般为950-1000℃，保温时间一般为1小时。
淬火处理可以使17-4PH不锈钢中的铁素体发生相变，形成马氏体相。
马氏体的形成可以显著提高材料的强度和硬度，但韧性和耐腐蚀性能会有所降低。
除了以上三种常用的热处理工艺外，还有一些其他的工艺值得注意。
例如，退火处理可以通过加热和缓慢冷却来消除材料中的残余应力，提高材料的韧性和耐腐蚀性能。
再结晶退火可以使材料中的晶粒重新长大，提高材料的塑性和可加工性。
冷变形处理可以通过冷加工和时效处理相结合的方式，使17-4PH不锈钢达到更高的强度和硬度。
17-4PH不锈钢的热处理常用工艺技术要求包括固溶处理、时效处理和淬火处理。
XM-19和17-4PH技术规范- 2021 文档XM-19和17-4PH热处理技术规范一、材料简介XM-19/S20910/Nirtonic 50为同一种材料，属于氮强化奥氏体不锈钢，其抗腐蚀性能优于316、616L、317和317L，且室温下屈服强度几乎是它们的2倍，该钢在高温和低温下都有良好的机械性能，用于本公司低温阀门大的阀杆。
相关标准为ASTM A182、A193/4、A276、A479。
17-4PH（0Cr17Ni4Cu4Nb）属于马氏体沉淀硬化不锈钢，具有高的强度、硬度、较好的焊接性能和耐腐蚀性能。
用作阀门阀杆、阀座等。
相关标准GB/T1220、GB/T1221、ASTM A 564 A630、S51740。
二、化学成分和机械性能表1化学成分牌号及标准 XM-19 A276 C ≤ 0.06 Mn ≤ 4.0-6.0 P ≤ 0.04 S ≤ 0.03 Si ≤ 1.00 Cr 20.5- 23.5 Ni 11.5-13.5 Mo 1.5- 3.0 N 0.2- 0.4 其他 Nb0.1-0.3 V0.1- 0.3 17-4PH GB/T1220 0.07 1.00 0.035 0.03 1.00 15.0-17.5 3.0-5.0 Cu 3.0-5.0 ψ ≥ % 55 50 50 50 40 50 Nb 0.15-0.45 表2机械性能牌号及标准 XM-19 A276 状态退火热轧直径 mm 所有≤50.8 50.8-76.2 17-4PH 固溶S GB/T1221 H900H1150 σb ≥ MPa 690 930 795 1310 930 σs ≥ MPa 380 725 515 415 1180 725 δ≥ % 35 20 25 30 10 16 HB ≤363 ≥375 ≥277 76.2-203.2 690 注：1.XM-19要求的机械性能为钢厂出厂时的原始状态的机械性能，热处理是改变不了其机械性能的，请材料采购时注意。
