1.4534沉淀硬化不锈钢

沉淀硬化不锈钢发展及五大不锈钢性能特点简单汇总前面已经述及，沉淀硬化不锈钢在室温下，钢的基体组织可以是马氏体、奥氏体以及铁素体，经过事宜热处理，在基体上沉淀（析出）金属间化合物以及碳化物、氮化物等而使不锈钢强化的一类不锈钢。

目前获得广泛应用的沉淀硬化不锈钢主要分为三类，即马氏体沉淀硬化不锈钢、半奥氏体沉淀硬化不锈钢和奥氏体沉淀硬化不锈钢。

此外，人们常把超低碳马氏体时效不锈钢也列入其中。

发展简况虽然早在20世纪30年代人们就已了解不锈钢沉淀硬化的原理，但自从出现第一个沉淀硬化不锈钢牌号Stainless w：0Cr17Ni7AlTi后，一直到1946年也并未获得应用。

此后，由于航空、航天以及原子能和化工等对既耐腐蚀又具有高强度/重量比的钢的需求，一些新的沉淀硬化不锈钢开始陆续问世。

美国将此类不锈钢列为600系列。

超低碳马氏体时效不锈钢出现于20世纪60年代。

它是在马氏体时效钢基础上添加铬，使钢具有不锈性而发展起来的。

一般也将它列入马氏体沉淀硬化不锈钢类中。

马氏体沉淀硬化不锈钢具有不稳定的奥氏体组织，固溶处理后产生马氏体相变。

通过时效处理，在马氏体基体上析出第二相而使钢强化。

超低碳马氏体时效不锈钢具有不锈性，在经固溶并时效后，在超低碳、高镍马氏体的基础上析出第二相而使钢强化。

半奥氏体沉淀硬化不锈钢也是一种奥氏体不稳定的不锈钢，但奥氏体的稳定性要比马氏体沉淀硬化不锈钢为高。

半奥氏体沉淀硬化不锈钢固溶态在室温下为奥氏体，经过冷加工过、超低温冷处理加热到750℃左右进行调整处理后，可使奥氏体转变为马氏体，然后在经过时效处理，在马氏体基体上析出第二相而钢强化。

奥氏体沉淀硬化不锈钢具有温度奥氏体组织，经固溶处理后再经时效，从奥氏体基体上析出第二相而使钢强化。

表7.1列出了沉淀硬化不锈钢的一些牌号和它们的化学成分标号。

（转自不锈钢概论）下面附表系五大类不锈钢性能特点的简要汇总，供参考。

特性钢类马氏体铁素体奥氏体双相沉淀硬化耐蚀性不锈性○ ⊙⊙⊙⊙耐全面腐蚀性○△⊙△⊙○ ⊙○△耐点蚀、缝隙腐蚀性△╳⊙△⊙○ ⊙○ △╳耐应力腐蚀性△╳⊙╳○⊙△╳耐热性高温强度⊙△⊙△○⊙抗氧化、抗硫化性△⊙△○╳○ ○△热疲劳性○ ○ ○ ○ ○焊接性和冷加工性焊接性△╳○△⊙⊙△冷成型性（深冲）△╳⊙⊙△△╳冷成型性（深拉）△╳○ ⊙△△╳易切削性○ ○ △○ ○ △强度和塑、韧性室温度强⊙○ ○ ⊙⊙室温塑性、韧性○╳○ ⊙⊙○△低温塑性、韧性○╳○╳⊙○ △╳○其他磁性有有无有有无导热性○ ⊙╳○ △╳线膨胀系数小小大中中╳1⊙优，○良，△中，╳差；2凡是有两种不同评定时，则系随钢中化学成分的不同而有所不同。

材质证明书制单人：审核：经办人：检验证明书制单人：审核：经办人：篇二：不锈钢材质说明书不锈钢百科名片不锈钢（stainless steel）指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

不锈钢的耐蚀性取决于钢中所含的合金元素。

一、不锈钢简介所有金属都和大气中的氧气进行反应，在表面形成氧化膜。

不幸的是，在普通碳钢上形成的氧化铁继续进行氧化，使锈蚀不断扩大，最终形成孔洞。

可以利用油漆或耐氧化的金属（例如，锌，镍和铬）进行电镀来保证碳钢表面，但是，正如人们所知道的那样，这种保护仅是一种薄膜。

如果保护层被破坏，下面的钢便开始锈蚀铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。

除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。

不锈钢通常按基体组织分为：1、铁素体不锈钢。

含铬12％～30％。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。

2、奥氏体不锈钢。

含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

3、奥氏体 - 铁素体双相不锈钢。

兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

4、马氏体不锈钢。

强度高，但塑性和可焊性较差。

二、不锈钢历史从1820年至1900年间，有关不锈钢进展的记载非常少。

1932年热轧带钢成功。

1934年不锈钢薄板研制成功。

不锈钢是一种以铁为主成分的合成钢，具有优良的耐蚀性及不容易生锈的特性。

于1820年代初，英国科学家法拉第所发明创造，即为不锈钢诞生的第一步。

这是一种在铁中加入数百分比的铬元素，以提升铁的耐蚀性，及不易生锈的合成钢。

一、概述马氏体硬化沉淀不锈钢是一种常见的不锈钢材料，具有优良的抗腐蚀性能和高强度特点，被广泛应用于航空航天、汽车制造、化工等领域。

本文将介绍马氏体硬化沉淀不锈钢的常见牌号及其特性，以便读者更好地了解和选择适合自己需求的材料。

二、马氏体硬化沉淀不锈钢常见牌号1. 304型不锈钢304型不锈钢是最常见的马氏体硬化沉淀不锈钢之一，具有优良的耐腐蚀性和加工性能，适用于一般环境下的制造和使用。

其化学成分主要为：C ≤ 0.08，Si ≤ 1.00，Mn ≤ 2.00，P ≤ 0.045，S ≤ 0.03，Cr 18.00-20.00，Ni 8.00-10.50。

304型不锈钢适用于装饰、厨房设备等领域。

2. 316型不锈钢316型不锈钢是一种耐腐蚀性能较好的马氏体硬化不锈钢，主要用于化工、海工等领域。

其化学成分主要为：C ≤ 0.08，Si ≤ 1.00，Mn ≤ 2.00，P ≤ 0.045，S ≤ 0.03，Cr 16.00-18.00，Ni 10.00-14.00，Mo 2.00-3.00。

316型不锈钢具有良好的耐腐蚀性能，对海水、化学药品等具有抗腐蚀能力。

3. 2205型不锈钢2205型不锈钢是一种双相不锈钢，含有较高的铬、钼和氮元素，具有良好的耐蚀、耐磨性能，广泛应用于化工、海洋工程、化肥、造纸等领域。

其化学成分主要为：C ≤ 0.03，Si ≤ 1.00，Mn ≤ 2.00，P ≤ 0.03，S ≤ 0.02，Cr 22.0-23.0，Ni 4.5-6.5，Mo 3.0-3.5，N 0.14-0.20。

2205型不锈钢具有高强度和耐蚀性能，适用于苛刻环境下的使用。

4. 2507型不锈钢2507型不锈钢是一种超级双相不锈钢，具有优良的耐蚀性能和高强度特点，适用于海工、化工等领域。

其化学成分主要为：C ≤ 0.03，Si≤ 0.8，Mn ≤ 1.2，P ≤ 0.035，S ≤ 0.02，Cr 24.0-26.0，Ni 6.0-8.0，Mo 3.0-5.0，N 0.24-0.32。

sus404不锈钢证明书一、sus404不锈钢的特点1. 高耐腐蚀性sus404不锈钢是一种高合金不锈钢，含有高比例的铬和镍元素，使其具有出色的耐腐蚀性能。

它能够抵抗大多数化学物质的侵蚀，包括酸、碱等，适用于各种恶劣环境下的使用。

2. 优异的机械性能sus404不锈钢具有良好的机械性能，其强度和硬度高，耐磨性能出色。

同时，它还具有良好的可塑性和可焊性，便于加工和制造。

3. 良好的磁性能与一般不锈钢不同的是，sus404不锈钢具有良好的磁性能。

这使得它在一些特定的应用领域中具有独特的优势，如电磁设备和磁性材料的制造。

二、sus404不锈钢的应用领域1. 化工工业由于sus404不锈钢具有出色的耐腐蚀性，广泛应用于化工工业中。

它可以用于制造储罐、管道、阀门等设备，能够承受各种腐蚀介质的侵蚀，确保化工生产的安全运行。

2. 食品加工业sus404不锈钢符合食品卫生标准，被广泛应用于食品加工业中。

它可以制造食品容器、食品加工设备等，确保食品的安全和卫生。

3. 医疗器械sus404不锈钢具有良好的生物相容性和耐腐蚀性，被广泛应用于医疗器械制造。

例如，手术器械、植入物等都可以采用sus404不锈钢材料，确保医疗操作的安全和可靠性。

4. 建筑装饰sus404不锈钢的外观美观、耐候性好，被广泛应用于建筑装饰领域。

它可以制造各种不锈钢装饰板材、不锈钢雕塑等，为建筑物增添独特的艺术魅力。

三、sus404不锈钢的质量认证和证明书1. 质量认证sus404不锈钢的质量认证是确保其符合国家和行业标准的重要手段。

通常，由权威的第三方机构对sus404不锈钢进行质量认证，如ISO9001质量管理体系认证、ISO14001环境管理体系认证等。

2. 证明书为了证明sus404不锈钢的质量和性能，供应商通常会提供相应的证明书。

这些证明书包括但不限于以下内容：•sus404不锈钢的化学成分分析报告：包括铬、镍、碳等元素的含量分析结果，以及其他微量元素的检测结果。

马氏体硬化沉淀不锈钢常见牌号马氏体硬化沉淀不锈钢，通常被称为PH不锈钢，是一种特殊的不锈钢合金。

该合金以其优异的强度、韧性和耐腐蚀性而闻名，广泛应用于航空航天、石油化工、核工业和其他要求高强度和耐蚀性的行业。

下面将介绍一些常见的马氏体硬化沉淀不锈钢牌号。

1. 17-4PH17-4PH是一种含有17％铬、4％镍、4％铜和0.3％钛的马氏体硬化沉淀不锈钢。

它具有良好的强度和抗腐蚀性能，并能在高温下保持良好的韧性。

17-4PH常用于制造轴承、气动和航空零部件。

2. 15-5PH15-5PH是一种含有15％铬、5％镍和0.5％钼的马氏体硬化沉淀不锈钢。

它具有较高的强度、韧性和抗腐蚀性，适用于制造高要求的涡轮叶片、飞机零部件和核电设备。

3. 13-8PH13-8PH是一种含有13％铬、8％镍和2％钼的马氏体硬化沉淀不锈钢。

它具有良好的强度、韧性和耐腐蚀性能，适用于制造高负荷、高温和强腐蚀环境下使用的零部件。

4. PH13-8MoPH13-8Mo是一种含有13％铬、8％镍、2％钼、2％钒和0.5％钛的马氏体硬化沉淀不锈钢。

它具有卓越的强度和韧性，适用于航空航天和核工业等高强度和腐蚀环境中使用的零部件。

5. PH15-7MoPH15-7Mo是一种含有15％铬、7％镍和2％钼的马氏体硬化沉淀不锈钢。

它具有优异的强度、韧性和耐腐蚀性能，适用于制造高要求的涡轮叶片、气动和航天零部件。

6. PH17-7PH17-7是一种含有17％铬、7％镍和1％铝的马氏体硬化沉淀不锈钢。

它具有良好的强度和韧性，适用于制造高负荷和高温环境下使用的零部件。

以上是一些常见的马氏体硬化沉淀不锈钢牌号，它们在不同领域中发挥着重要的作用。

无论是航空航天、石油化工还是核工业，马氏体硬化沉淀不锈钢都能满足高强度、高温和腐蚀环境下的要求，成为不可或缺的材料。

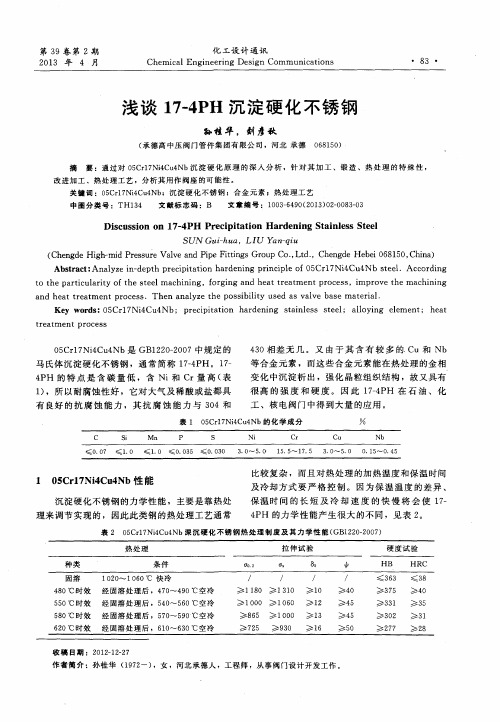

沉淀硬化不锈钢沉淀硬化不锈钢(Crecipitation hardening stainless steel)在不锈钢化学成分的基础上添加不同类型、数量的强化元素，通过沉淀硬化过程析出不同类型和数量的碳化物、氮化物、碳氮化物和金属间化合物，既提高钢的强度又保持足够的韧性的一类高强度不锈钢，简称PH钢。

分类根据钢的组织可分为3类：(1)马氏体沉淀硬化不锈钢，以中国0Cr17Ni7TiAl和0Cr17Ni4Cu4Nb 为代表。

(2)半奥氏体沉淀硬化不锈钢，以0Cr17Ni7Al、0Cr15Ni7Mo2Al为代表。

(3)奥氏体沉淀硬化不锈钢，它实际上为铁基高温合金，以0Cr15Ni20Ti2M0.B、1Cr17Ni10P为代表。

设计要点(1)马氏体沉淀硬化不锈钢。

钢中碳含量一般≤0.1％，但≥0.05％，目的是既有好的焊接性、耐蚀性，又具有较好的强韧性；铬含量一般在16％～17％以保证足够的不锈性和耐蚀性；合适的镍、铬当量，以便钢中δ-铁素体的含量处于最低水平(一般≤5％)，以免损害横向性能和降低钢的强度。

各种合金元素的铁素体形成效果如下：0.1％N 0.1％C 1％Ni 1％Co 1％Cu-20 -18 -10 -6 -31％Mn 1％w 1％Si 1％Mo 1％Cr-1 +8 +8 +11 +151％V 1％Al+19 +38元素的配比应使马氏体相变开始温度(Ms点)在150℃以上马氏体相变基本完成温度，(Mf点)在50℃以上，下述经验公式可作计算Ms点时的参考：Ms={75(14.6-％Cr)+110(8.9-％Ni)+3000[0.068-％(C+N)]+60(1.33+％Mn+50(0.17-％Si)}，℃添加适量沉淀硬化元素如铜和钛等以便形成ε富铜相和NiTi相等进行强化。

(2)半奥氏体沉淀硬化不锈钢。

碳含量一般在0.1％左右，为改进铸造性能铸造钢的碳含量大于0.1％；他点的控制是本钢设计的关键，这类钢在固溶处理后为奥氏体组织，在此状态下进行加工、成形、焊接。

目录BOHLER N709 (2)BOHLER L718 (4)BOHLER N700 (4)BOHLER N701 (4)BOHLER S390 (4)BOHLER S790 (5)BOHLER S390与BOHLER S790的差异 (5)BOHLER N7091.特性：易硬化，不锈钢，耐腐蚀，抗高温至315°C2.应用：航空航天工业的零部件，如高强度的螺丝钉，螺栓和起落装置的零件等。

3.化学构成：化学元素构成（占比%）碳硅锰铬钼镍铝0.03 ≤0.08 ≤0.08 12.70 2.20 8.10 1.10 4.标准：LW：1.4534AMS：5629热成型锻造：1200-1000°C（2190-1830°F）空气冷却热处理退火：925°C（±15°C）/1700°F（±60°F）空气或水中时效硬化：PH560°C（1040°F）/4小时/空气PH540°C（1050°F）/4小时/空气PH510°C（950°F）/4小时/空气5.在室温下的机械性能条件产品尺寸硬度0.2%的最小张力N/mm²最小抗拉强度N/mm²最小伸长率L Q T最小冲击强度L Q TSA1St / BSch / F >10 <150≤ 100最大. 363 HB -- -- -- -- -- -- -- --PH2560°C(1040°F)38 - 43 HRC 1150 1220 - 1400 10 10 -- 40 20 --PH540°C(1005°F)43 - 47 HRC 1320 1400 - 1550 9 9 -- 30 15 --PH510°C(950°F)44 - 48 HRC 1400 1500 - 1650 9 -- -- 15 -- --低温下的冲击强度, ISO-V in J ( average values) at条件温度-200°C(-328°F)-150°C(-238°F)-100°C(-148°F)-50°C(-58°F)0°C32°F)+20°C(68°F)LA / PH560°C (1040°F) 5 7 13 30 47 54 LA / PH540°C (1005°F) 5 6 9 16 27 40 LA / PH510°C (950°F) 2,5 2,5 5 9 15 32 1SA:退火处理2PH：沉淀物硬化6.高温性能0.2%的张力N/mm²条件温度20°C(68°F)100°C(210°F)200°C(390°F)300°C(570°F)400°C(750°F)500°C(930°F) PH540°C(1005°F)1440 1360 1260 1160 1050 7207.加工建议车用硬质合金刀具切入深度（mm） 1 1-4 4-8进度（mm/rev）0.1 0.1-0.3 0.3-0.6 BOEHLERIT 等级SB10, SB20, EB10SB20, EB10, EB20SB30, EB20, HB10 ISO 等级P10, P20, M10P20, M10, M20 P30, M20, K10切入速度（m/min）可转位刀片位于边缘15分钟140-40 110-30 80-25钎焊硬质合金工具位于边缘30分钟110-35 90-25 60-15可转位硬质合金刀片位于边缘15分钟BOEHLERIT国家标准121 BOEHLERIT国家标准12116013016013011090钎焊硬质合金刀具切削角度倾斜角间隙角倾斜角度12 to 20°6 to 8°0°12 to 15°6 to 8°0°12 to 15°6 to 8°- 4°车用高速钢工具切入深度（mm）0.5 3 6进度（mm/rev）0.1 0.5 1.0 高速钢工具等级S700 / DIN S10-4-3-10切入速度（m/min）位于边缘60分钟30-20 20-15 18-10倾斜角间隙角倾斜角度14 to 18°8 to 10°0°14 to 18°8 to 10°0°14 to 18°8 to 10°- 4°铣削硬质合金刀具进度（mm/rev）0.2 0.2-0.3切入速度（m/min）BOEHLERIT SBF/ ISO P2590-60 70-40 BOEHLERIT SB40/ ISO P4060-40 50-25钻用硬质合金刀具钻头直径（mm）3-8 8-20 20-40进度（mm/rev）0.02-0.05 0.05-0.12 0.12-0.18 BOEHLERIT / ISO-grade HB10/K10HB10/K10HB10/K10切入速度（m/min）50-35 50-35 50-35顶角间隙角115 to 120°5°115 to 120°5°115 to 120°5°BOHLER L7181.性能：耐高温，易沉淀硬化；镍基合金具有特别高的热强度和热屈服强度在高达750°温度下，出色的渐变行为高至700°C；和正常热作钢相比，其在机械力和热应力条件下被用作热作工具时，较高的热强度优势尤为明显；可空气冷却。

沉淀硬化不锈钢的热处理工艺1. 什么是沉淀硬化不锈钢？嘿，大家好，今天咱们聊聊沉淀硬化不锈钢，听起来是不是有点高大上？其实呢，它就是一种通过特殊热处理工艺，让不锈钢的性能变得更好、更坚固的材料。

大家想象一下，一块平常的不锈钢，就像一块普通的豆腐，软软的，但经过沉淀硬化处理后，它就变成了块儿坚硬的石头，简直就是“豆腐变金刚”！这玩意儿可在航天、军工等领域大显身手，真是非同小可。

1.1 沉淀硬化的原理那么，沉淀硬化到底是咋回事呢？简单来说，就是通过加热和冷却的方式，让不锈钢内部的合金元素析出，形成一种强大的微观结构。

这个过程就像一场“变魔术”，把一些不易察觉的小粒子组合起来，让它们变得更加牢固。

想象一下，你把一堆小石子拼在一起，最后变成了坚固的石墙，毫无破绽！这个原理就是利用了材料中的析出相，增强了它的抗拉强度和耐腐蚀性能。

1.2 沉淀硬化的特点这种不锈钢还有个好处，就是它的硬度高、耐磨性强，虽然造价略高，但用久了，绝对是物超所值。

更重要的是，它在高温和腐蚀环境中也能保持很好的性能，真是个万金油的材料。

说到这儿，有点想给它打个广告了：“沉淀硬化不锈钢，耐磨又耐腐，简直就是钢铁侠的选择！”哈哈，开个玩笑，其实它真的是很多工业应用中的“超级英雄”呢。

2. 热处理工艺的步骤好了，咱们接下来聊聊沉淀硬化不锈钢的热处理工艺，听起来复杂，但其实就是几个简单的步骤，来吧，跟着我一起看看吧！2.1 预热阶段首先，得把不锈钢先预热，这一步就像给小朋友穿衣服，慢慢来，别急。

通常情况下，预热的温度在600℃到800℃之间，目的是为了让钢材的内部应力释放，避免后面热处理的时候出现裂纹。

这一环节可得小心翼翼，毕竟谁也不想让自己的“不锈钢宝宝”受伤，对吧？2.2 主热处理接下来就是主热处理了，也就是让不锈钢真正“升华”的时候。

这个过程一般在1000℃到1100℃之间进行，加热一段时间后，再迅速冷却。

这个冷却过程就像是过山车，快得让人心跳加速，既刺激又紧张！冷却的方式可以选择水冷、油冷，或者气冷，具体看需求和材料的性质而定。
