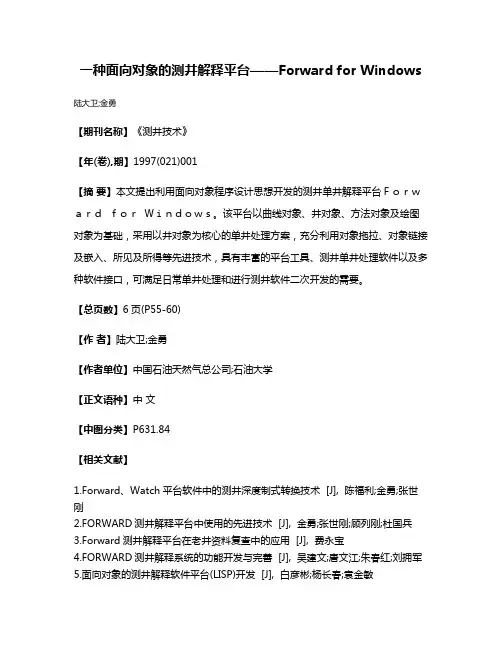

一种面向对象的测井解释平台——Forward for Windows 陆大卫;金勇
【期刊名称】《测井技术》
【年(卷),期】1997(021)001
【摘要】本文提出利用面向对象程序设计思想开发的测井单井解释平台ＦｏｒｗａｒｄｆｏｒＷｉｎｄｏｗｓ。
该平台以曲线对象、井对象、方法对象及绘图对象为基础，采用以井对象为核心的单井处理方案，充分利用对象拖拉、对象链接及嵌入、所见及所得等先进技术，具有丰富的平台工具、测井单井处理软件以及多种软件接口，可满足日常单井处理和进行测井软件二次开发的需要。
【总页数】6页(P55-60)
【作者】陆大卫;金勇
【作者单位】中国石油天然气总公司;石油大学
【正文语种】中文
【中图分类】P631.84
【相关文献】
1.Forward、Watch平台软件中的测井深度制式转换技术 [J], 陈福利;金勇;张世刚
2.FORWARD测井解释平台中使用的先进技术 [J], 金勇;张世刚;顾列刚;杜国兵
3.Forward测井解释平台在老井资料复查中的应用 [J], 费永宝
4.FORWARD测井解释系统的功能开发与完善 [J], 吴建文;唐文江;朱春红;刘拥军
5.面向对象的测井解释软件平台(LISP)开发 [J], 白彦彬;杨长春;袁金敏
因版权原因，仅展示原文概要，查看原文内容请购买。

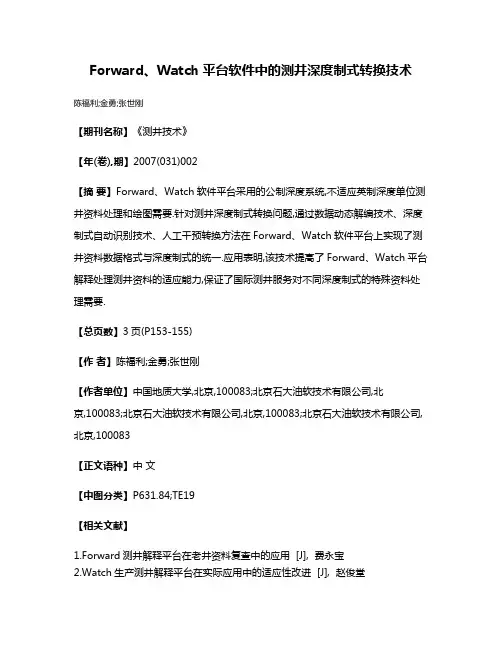

Forward、Watch平台软件中的测井深度制式转换技术陈福利;金勇;张世刚
【期刊名称】《测井技术》
【年(卷),期】2007(031)002
【摘要】Forward、Watch软件平台采用的公制深度系统,不适应英制深度单位测井资料处理和绘图需要.针对测井深度制式转换问题,通过数据动态解编技术、深度制式自动识别技术、人工干预转换方法在Forward、Watch软件平台上实现了测井资料数据格式与深度制式的统一.应用表明,该技术提高了Forward、Watch平台解释处理测井资料的适应能力,保证了国际测井服务对不同深度制式的特殊资料处理需要.
【总页数】3页(P153-155)
【作者】陈福利;金勇;张世刚
【作者单位】中国地质大学,北京,100083;北京石大油软技术有限公司,北
京,100083;北京石大油软技术有限公司,北京,100083;北京石大油软技术有限公司,北京,100083
【正文语种】中文
【中图分类】P631.84;TE19
【相关文献】
1.Forward测井解释平台在老井资料复查中的应用 [J], 费永宝
2.Watch生产测井解释平台在实际应用中的适应性改进 [J], 赵俊堂
3.测井资料处理软件FORWARD的应用与功能扩展 [J], 王煊;陈迪祥;陈国鑫;彭吴生
4.Watch平台在注入剖面测井处理中的应用 [J], 陈小茹
5.FORWARD成像测井资料处理软件应用与效果分析 [J], 唐为清;金勇;张世刚;马飞
因版权原因，仅展示原文概要，查看原文内容请购买。

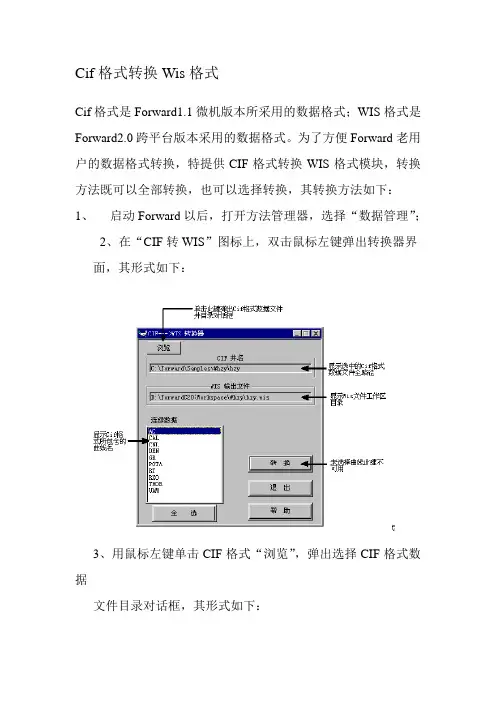

Cif格式转换Wis格式Cif格式是Forward1.1微机版本所采用的数据格式；WIS格式是Forward2.0跨平台版本采用的数据格式。
为了方便Forward老用户的数据格式转换，特提供CIF格式转换WIS格式模块，转换方法既可以全部转换，也可以选择转换，其转换方法如下：1、启动Forward以后，打开方法管理器，选择“数据管理”；2、在“CIF转WIS”图标上，双击鼠标左键弹出转换器界面，其形式如下：3、用鼠标左键单击CIF格式“浏览”，弹出选择CIF格式数据文件目录对话框，其形式如下：选择需要转换的CIF格式数据文件名，用鼠标左键单击“确定”，转换器分别显示CIF格式数据文件全路径名和CIF格式所包含的测井曲线名。
4、在WIS文件输出栏，显示被转换后的WIS文件全路径名，隐含缺省工作区。
用鼠标左键单击WIS输出文件“浏览”，弹出选择WIS文件工作区目录对话框，其形式同上。
5、在曲线列表栏中，用鼠标左键分别选择需要转换的曲线，如果全部转换则左键单击“全选”。
6、用鼠标左键单击“转换”，程序自动进行转换，转换完成弹出小对话框，单击“确定”转换结束。
1、7、重复3、4、5、6转换下一个CIF格式文件。
8、左键单击“退出”关闭转换器界面。
编译连接确认新应用或原有FORTRAN程序编辑完成, 单击右下角“编辑连接”启动编辑连接过程。
若任何错误产生将显示在信息窗。
用户可根据显示信息编辑源代码重新编辑连接。
产生的可执行代码路径目录一般应选Forward\bin，文件名称可以自己定。
确认之后，编译进行，若没有错误，返回“完成编译”的信息，并询问是否加入到方法管理器，确认。
Forward操作流程Forward操作流程手册编写人：郭秀云编写日期：2011年07月中石化江汉石油管理局测录井工程公司解释中心目录一、Forward软件平台简介 (1)二、Forward平台操作流程简介 (4)1 启动和退出Forward平台 (4)1.1 启动Forward平台 (4)1.2 退出Forward平台 (5)2 数据管理 (6)2.1加载demo井数据 (6)2.2 井信息管理 (9)2.3 参数文件的装入 (17)2.4 文件转换 (18)3 预处理 (20)3.1 曲线编辑 (20)3.2 曲线校深 (21)4 成果输出 (24)4.1 测井绘图 (24)4.2 制作测井解释成果表 (48)一、Forward软件平台简介Forward（Formation Oil&Gas Reservoir Well_Logging Analysis & Research & Deveplopment的缩写）是地层油气层测井评价系统的缩写。
Forward为测井分析家、地球物理学家、地质学家及其它管理者提供丰富的软件服务环境。
作为一个专业应用软件系统的支持平台，Forward考虑到测井服务的广泛性，设计上保证解释中心、服务场点、测井现场及办公室管理对软件的需求，并随测井技术（仪器及评价技术）和计算机的发展而不断发展。
考虑到测井服务面对不同的地质条件和测井仪器，平台尽可能地开放。
用户可利用平台提供的各种工具和应用模块组织测井评价工程，也可以将自己的方法及技术加入到平台中，扩展其功能，真正作为测井分析评价、测井技术研究和测井技术开发的平台。
Forward平台的构成：Forward由平台底层和应用层两大部分构成。
平台底层WellBase(Well Basic Analysis System Enviroment)为测井基本分析系统环境，它是为满足勘探、开发测井资料的分析处理而设计开发的，具有测井数据输入、测井资料预处理、测井资料基本处理、测井解释成果输出等功能，由平台数据底层和平台工具两部分组成。
FORWARD27成像测井处理解释系统使用手册成像测井是90年代发展很快的新型测井技术。
可以提供分辨率高、可靠的二维或三维目地层物理参数图像，用于研究各种非均质非线性问题，评价油气产层，解决勘探开发的地质问题。
国内正在应用的成像测井仪器有斯仑贝谢的二极板地层微电阻率扫描测井FMS2、四极板地层微电阻率扫描测井FMS4、全井眼微电阻率扫描测井FMI，原西方阿特拉斯的声电组合成像测井STAR、环周声波成像CBIL，哈里伯顿微电阻率扫描测井EMI、以及声成像CAST_V。
本处理模块提供对上述各种测井仪器的数据处理、成像显示和解释评价工具。
处理流程：1、数据加载通过本平台提供的工具，将成像测井资料原始数据(LIS,DLIS,XTF,CLS)加载到平台，形成相应的WIS数据格式文件。
2、数据预处理可以做速度、加速度校正；极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX校正，还可以自动剔除坏电极等。
可以生成高质量的测井成像图像。
对于FMI可以做DCA裂缝探测。
速度、加速度校正：由于测井仪器在井下不规则运行或遇卡会产生锯齿状或平直段曲线，识别其特征，利用加速度校正曲线重新采样进行校正。
数据归一化和数据预处理：由于不同的测井仪器测量的各电极测井曲线变化大，必须做数据标准化；同时，还对测井数据做极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX 校正等。
剔除坏电极：电极工作不正常或电极与井壁接触不好，使曲线在某一段深度上数据几乎没有变化，而且其均值与相邻电极有很大不一致，本系统可以根据坏电极、相邻电极曲线特征恢复坏电极曲线。
3、生成成像图形根据地层声电变化特征，可以选取不同的归一化窗长，生成分辨率高的、地质特征明显的动态图形，也可以生成全井段统一刻度、归一化的静态图像。
扫描曲线的均衡归一处理：通过对采样数据在纵向、横向的均值和方差的归一化处理来实现数据的纵向、横向均衡化。
在整个处理井段内对扫描数据作归一化处理。
FORWARD 软件在地质研究中的应用张建龙易斌摘要张建龙，易斌．FORWARD软件在地质研究中的应用．测井技术，1999，23（5）：376～380在地质研究中测井资料起着重要的作用，而地质应用又与测井解释有所不同。
Forward软件集国内优秀的测井软件于一体，具有良好的数据管理功能和友好的用户界面，并且用户可以通过自动生成器向系统提交个人程序。
通过开发Fortran应用程序，使该系统在储量研究、地层对比、沉积相分析等工作中发挥了重要的作用。
主题词：测井解释物性参数［软件］地质储量地质评价ABSTRACT Zhang Jianlong， Yi Bin．Application of FORWARD Softwareto Geologic Study．WLT， 1999， 23（5）： 376～380 Logging data play an important part in geologic study， but there are some differences between log interpretation and geologic application． Forward software has almost all the advantages of log interpretation software in China． It is also good in data management and has a friendly user interface．User can put their own programs into the platform through a program generator．Forward software might even play a more important role in reserve estimate， stratum correlation and sedimentary facies analysis by the development of the corresponding application programs．Subject Terms：log interpretation physical parameter ［software］geologic reserve geologic evaluation引言Forward软件在辽河油田研究院投入使用以来，在海南、冷家等区块的测井解释、储量计算及地质研究等方面发挥了重要作用。
启动forward2.5平台，如图：
点击“用户区管理”，打开如下图的工作区界面：
如是第一次使用则可以在上图中点击“文件”选择“打开工作区”。
打开“方法管理器”，如图：
点击“应用工具”，在界面中双击“应用自动生成器”，如图：
点击“文件”，选择“新应用”（也可“打开应用文件”），（选择类型后）如图：
而CP=BCP - ACP*H
其中：TM为声波骨架值
CP为压缩系数
BCP、ACP为地区参数，隐含为1.67和0.000203
H为计算点的深度值
这样CP为计算中间变量，TM、ACP、BCP则为计算过程中需要的参数。
在上图的“输入曲线”中输入AC，点击“增加”；再在“输出曲线”中输入ACC，点击“增加”；在“常数名称”中输入“TM”，“常数值”中输入“300”，点“增加”；
再在“常数名称”中依次输入ACP、BCP，“常数值”中对应的输入“0.203、1.67”
然后在右面空白处输入公式，最后完全输入的样式为：
输入完成后，点击左下的“编译连接”按钮，进行编译。
编译完成后提示如下：
点击“是”出现如下图对话框：
图标：
文件名：
描述：
参数卡名：
命令行：
点击“确定”，在方法管理器中的“应用程序”会出现如图的方法：
将井拖到方法上出现如图界面：
在界面中点击“编辑参数卡”保存在关闭，点击“执行处理方法”，按正常的情况是能出现
一条ACC曲线，但没有出现不知道为什么。
如要使用其他的使处理方法可在“方法管理器”中点击“常规处理”，将工区井位图中的任意口井拖到要使用的方法上出现上图的界面进行处理。
第31卷第2期2007年4月测井技术W ELL LOGGING T ECH NOLOGYV ol.31N o.2A pr2007文章编号:1004O1338(2007)02O0153O03Forward、Watch平台软件中的测井深度制式转换技术陈福利1,2,金勇2,张世刚2(1.中国地质大学,北京100083; 2.北京石大油软技术有限公司,北京100083)摘要:F or war d、Watch软件平台采用的公制深度系统,不适应英制深度单位测井资料处理和绘图需要。
针对测井深度制式转换问题,通过数据动态解编技术、深度制式自动识别技术、人工干预转换方法在F orw ar d、Watch软件平台上实现了测井资料数据格式与深度制式的统一。
应用表明,该技术提高了Fo rw ard、W atch平台解释处理测井资料的适应能力,保证了国际测井服务对不同深度制式的特殊资料处理需要。
关键词:测井资料;Fo rw ard软件平台;W atch软件平台;深度制式转换中图分类号:P631184;T E19文献标识码:ADepth Unit System Conversion in Forward and W atch PlatformCH EN F u-li1,2,JIN Yo ng2,ZH AN G Sh-i g ang2(1.China U nivers ity of Geos cien ces,Beijing100083,Chin a; 2.Chin a University of Petroleum,Beijing100083,Ch ina)Abstract:T he m etric depth system applied in Fo rw ar d and Watch platfo rm is unfit to process and plo t lo gg ing data reco rded in Eng lish unit sy stem.T echniques of data dynamic decode,automated identification o f depth unit sy stem and manual interv ening co nversion w ere utilized to convert and unify the depth unit system of the platfor ms.Its application results show ed that the technique im pr oved the adaptability of Forw ard and Watch platform in logg ing data processing.It meets the demand o f depth unit conversio n in international log ging services.Key words:w ell log ging data;Forw ard platfo rm;Watch platfo rm;depth unit sy stem conver sion0引言国产测井软件Forw ard、Watch平台在国内已经广泛推广应用,成为我国测井行业重要的测井资料处理工具之一[1~10]。
随着测井软件国际化发展的必然趋势,Forw ard、Watch平台在国际服务和国际销售中面临一些明显的不足,测井深度单位的制式问题就是其中之一。
在软件平台中,深度单位的制式不仅关系到深度的转换,还关系到解释处理、测井绘图中的制式识别等诸多问题,因此,这一实际问题较长一段时间内没有解决。
为了尽快适应国际测井服务的需要,利用数据动态解编技术、深度制式自动识别技术、人工干预转换方法解决了Fo rw ar d、Watch平台测井深度单位的制式统一问题。
1深度制式转换技术1.1测井深度制式深度制式是测井过程中所采用的深度系统的单位制方式。
我国通常采用的深度单位是公制,但随着我国的国际测井服务日益增多,相应的测井深度单位制式问题也日益暴露出来。
1791年,法国提出了公制测量标准系统,作为长度的定义单位米制式开始创建;1983年的第十七届国际计量大会上,又建立了米制式的新标准,并被国际社会广泛采用,成为全球最普遍的一种计量方式应用至今[11]。
但由于历史原因,英国及英属国家作者简介:陈福利男,1971年生,高级工程师,博士研究生,从事测井地质应用新技术方法研究和软件开发服务工作。
表1 公英制常用深度单位转换系数深度单位米/m 厘米/cm 英尺/ft *英寸/in 米/m 110031280843913701厘米/cm 010*********013937英尺/ft 01304830148112英寸/in010254215401083331*非法定计量单位,1ft=12in ,1in=2514mm,下同仍采用英尺等作为空间长度的测量标准制式,并一直使用。
由于制式的差异,给度量信息交换与交流带来一些问题,一般通过制式转换技术可以达到统一制式目的[12]。
公制、英制及其它一些不同制式间的相互转换需要建立相应的刻度关系。
深度作为测井信息的重要参数也存在公制与其他制式的转换问题,常用深度单位转换系数关系见表1,利用这些关系可以很方便地进行深度转换。
1.2 平台数据底层Forw ard 、Watch 平台都是基于井信息标准(Well Info rmatio n Standard)WIS 数据文件底层基础上开发的,WIS 数据文件格式是利用面向对象思想设计的一种开放式文件结构[13]。
它是针对测井行业数据特点,综合地质、油藏、岩心、地震等信息表达的需要设计出来的井信息标准[1]。
把测井曲线(常规完井测井、生产监测测井、地层倾角测井、全波列测井、地层测试测井、成像测井等)、离散数据表(井静态信息、动态信息、各种地质、地震数据等)、解释参数存放在同一个WIS 数据文件中,便于对井信息的统一管理,有利于建立以井为对象的井信息体,开展单井和多井评价研究。
1.3 数据自动解编技术我国测井设备种类繁多,数据记录格式差异很大,解决测井数据格式的统一问题是国内外测井软件国际化应用所面对的主要难题。
Fo rw ard 、W atch 平台采用解编程序框架与格式解编模块分离、格式解编模块动态挂接的处理方式,实现了国内所有测井系列的各种数据记录格式数据自动解编,解决了数据格式的统一难题[13]。
平台还提供了数据转换输出功能,可提供LA716、LIS 、LAS 和TXT 等格式数据,保证了平台与其它测井软件系统间的数据交换。
测井深度制式的统一是测井数据格式统一中的另一问题。
对于不同深度制式下的测井数据的处理,需要解决测井软件系统的无缝系转换处理及绘图自动识别。
目前测井深度制式主要是公制和英制,深度单位之间可以通过简单的乘法因子刻度关系直接换算。
在测井数据解编中,关键的深度参数只有解编起始深度、结束深度、采样间隔(含测井方向信息)、深度单位4个参数,为了保证深度制式的统一,增加了深度系数(乘法刻度因子)参数,并改进和完善了WIS 文件的读写与识别函数,在测井处理和绘图中,实现了自动识别公英制测井数据和自动进行公英制绘图模板的识别与调用。
在深度制式统一方面,设计利用平台原有的动态自动解编技术、人工输入深度制式间的乘法刻度因子方法来实现数据格式与深度制式的完整统一转换,满足了测井软件国际化服务的需要,数据格式转换及深度制式转换使用统一的解编窗口,窗口的左下角输出深度是深度制式参数的选择输入部分(见图1)。
图1 数据格式转换及深度制式转换对话框根据国内实际钻井深度,公制单位条件下深度一般不超过9999m,测井处理和绘图深度的最大值限制在9999m 以内,在以英尺为单位条件下,9999m 的限制显然不能满足测井处理和绘图需要,因此修改了测井处理和绘图的深度限制,支持深度大于10000m 的测井处理和绘图功能。
通过程序深度读写接口函数的完善,进一步支持英制处理(C ++和Fortran 程序)。
Forw ard 、Watch 平台现已升级为218版本,很多功能得到加强,例如支持测井绘图位图打印、支持图头和曲线连接打印、支持多臂井径立体网格图绘图打印、支持物性分析包罗线绘制、支持不同采样间距曲线之间的填充、优化变密度和核磁图像画法,显示、打印时间有效缩短等。
新一代测井地质综合应用网络平台Forw 具有更为完善和强大的#154#测 井 技 术 2007年井信息研究和应用功能。
2 应用实例Forw ard 、Watch 平台对数据底层和数据动态解编技术进行了修改和完善,实现了数据格式与深度制式的完整统一转换,为保证该技术的可靠性和实用性,进行了实际测井资料的解编、处理、绘图等检验。
测试检验表明,该技术达到设计要求,满足应用需要。
发布给用户使用后,已经在国际测井资料处理中得到应用,效果良好。
测井绘图具有公制-英制深度单位自动识别和绘图模板识别调用功能(见图2)。
图2 公制-英制深度单位测井绘图对比3 结 论Forw ard 、Watch 平台测井深度制式转换技术解决了测井资料数据格式与深度制式的统一问题,提高了平台解释处理测井资料的适应能力,保证了国际测井服务对不同数据格式和深度制式的特殊资料处理需要。
参考文献:[1] 陈福利,柴细元,金 勇,李冬梅,冯新茶,马飞.多臂井径测井检测套损及其评价方法[J].测井技术,2005,29(1):79-81.[2] 陈福利,柴细元,李冬梅,金 勇,马 飞.放射性同位素示踪注水剖面污染校正研究[J].测井技术,2003,27(6):528-533.[3] 李淑英,王勤华,张 勇.关于Fo rw ard 的几个开发应用技巧[J].测井技术,2003,27(5):261-264.[4] 金 燕,张 旭,刘兴刚,王 鹰,谢 冰,徐丽媛.基于F orw ar d 平台的碳酸盐岩储层测井评价系统的开发与应用[J].测井技术,2003,27(5):413-415,422.[5] 杨景强,杨青山,闫伟林,刘传平.基于F or war d 平台的水淹层精细解释系统的开发与应用[J].测井技术,2003,27(5):420-422.[6] 金 勇,张世刚.F or war d 测井解释平台中使用的先进技术[J].测井技术,2000,24(1):64-70.[7] 张建龙,李铁军.多矿物模型分析在潜山地层测井中的应用[J].测井技术,2000,24(3):227-230.[8] 张建龙,易 宾.F or war d 软件在地质研究中的应用[J].测井技术,1999,23(5):376-380.[9] 万里春.使用Fo rw ard 平台的几点体会[J].测井技术,1999,23(5):381-384.[10]金 勇.一种面向对象的测井解释平台[J].测井技术,1997,21(1):55-60.[11]计量的起源[O L].htt p:M ww w.hingw or /hing wo rld/N _.html.[12]度量制式转换[O L].http:M w w w.7y8.co m/V /M eas -ure.ht ml.[13]中国石油天然气集团公司油气勘探部,等.测井解释平台底层WellBase 技术开发手册[M ].北京:石油工业出版社,2000.(收稿日期:2006O 12O 12 本文编辑 李总南)#155# 第31卷 第2期 陈福利,等:F or war d 、Watch 平台软件中的测井深度制式转换技术。
