地下水环境监测井建井技术要求吉林省地下水协会2016年5月10日目录第一章、概论 (1)第二章、规范性引用文件 (4)第三章、环境监测井的设立原则 (5)第四章、设立方法 (6)第五章、监测井建设要求 (8)第六章、监测井材料质量要求 (13)第七章、物探测井技术要求 (15)第八章、抽水试验及样品采集要求 (16)第九章、辅助设施建设要求 (21)第十章、高程测量技术要求 (26)第一章、概论1、监测井意义用钻孔法完成的监测地下水水位、水温、水质变化情况的专用井。

其施工方法和常规水井相似,完井后在井中放置监测仪器,并定时采取水样进行分析测试。

监测井布置在污染源集中区点,在国外已采用水平井大面积测控地下水污染情况。

2、地下水环境监测井分类为准确把握地下水环境质量状况和地下水体中污染物的动态分布变化情况而设立的水质监测井。

地下水环境监测井通常包含井口保护装置、井壁管、封隔止水层、滤水管、围填滤料、沉淀管和井底等组成部分。

按设立目的可分为简易监测井和标准监测井；按井结构可分为单管单层监测井、单管多层监测井、巢式监测井和丛式监测井等。

简易环境监测井简易监测井是为了进行临时性调查，初步确定污染范围和污染物种类所设立的临时性环境监测井。

标准环境监测井标准环境监测井是为了连续、长期对有代表性的地下水点位进行水质监测所设立的长期性环境监测井。

单管单层监测井指在一个钻孔内安装单根井管监测单一目标含水层的监测井。

单管多层监测井指在一个钻孔内安装单根井管监测不同深度的两个及两个以上目标含水层的监测井。

巢式监测井指在一个钻孔中安装多根不同长度井管分别监测不同深度的两个及两个以上目标含水层的监测井。

丛式监测井指在一个监测点（场地、区域）附近分别钻多个不同深度的监测井，每个监测井分别监测不同深度的目标含水层。

井位筛选依据监测任务需要，从现有的各种地下水井中筛选出符合地下水监测要求的井作为地下水环境监测井位使用。

废井依据一定的程序，对失去地下水监测功能的监测井进行回填封闭处理。

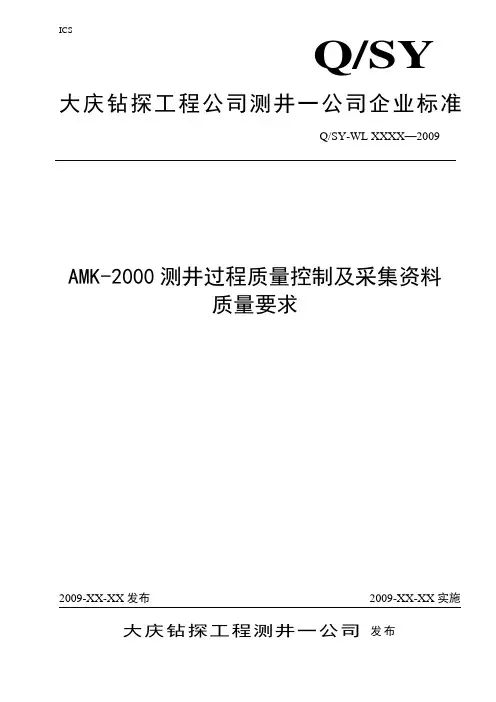

I CSAMK-2000测井过程质量控制及采集资料质量要求大庆钻探工程测井一公司 发布Q/SYQ/SY-WL XXXX—2009前言本标准由大庆钻探工程公司测井一公司标准化技术委员会提出并归口。

本标准起草单位：大庆钻探工程公司测井一公司四分公司。

本标准主要起草人：苏明飞。

IQ/SY-WL XXXX—2009 AMK-2000测井过程质量控制及采集资料质量要求1 范围本标准规定了AMK-2000测井仪数据采集、现场资料质量的控制。

本标准适用于AMK-2000测井仪现场操作、资料采集过程的质量控制和监督。

2 测井过程质量控制2.1 仪器检查2.1.1 仪器连接顺序为电缆头、转换短接、MAK-9、SDGT,检查仪器连接是否正确。

2.1.2 给仪器供电，通讯噪声干扰参数kb29的值应为0，证明仪器通信状态良好。

2.1.3 电压监控参数U(SGDT)、VS(MAK-9)的值应保持在50±2V。

2.1.4 仪器温度参数T(SGDT)、TS(MAK-9)的值应保持一致。

2.1.5 Acoustics窗口波形显示正确，加入外来人为干扰（例如：勾头划接收探头）时，波形变化明显。

2.1.6 用GAMMA包布在接收探头位置移动时，Bz1至Bz8八道密度数值和Mz套管壁厚数值有明显变化。

2.2 参数设置2.2.1 将仪器下放到自由套管内，选择Hand of tool内的Gain参数数值为2，然后调解Acoustics 内Gain值，使接收波列W1的第一个正峰幅度值为6553 600。

在测井过程中，Gain值应保持不变。

2.2.2 测井采集数据开始时，弹出来的测量方向窗口为UP。

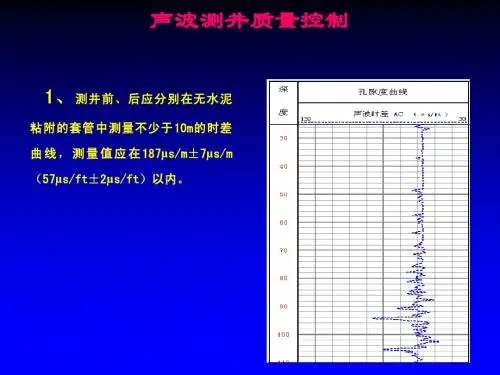

2.3 资料现场质量控制2.3.1 声波变密度曲线无干扰。

2.3.2 Bz1至Bz8八道密度数值在水泥胶接较好井段变化趋势应一致，自由套管井段应比水泥胶接好井段的密度数值要高，且曲线形态比较分散。

2.3.3 Mz套管壁厚数值在套管接箍处有明显变化，同时Mz套管壁厚数值曲线和Bz1至Bz8八道密度数值曲线有良好的对应性。

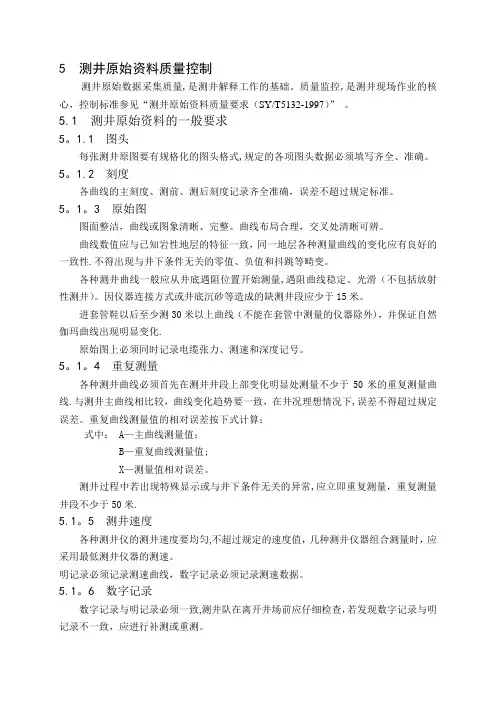

5 测井原始资料质量控制测井原始数据采集质量,是测井解释工作的基础。

质量监控,是测井现场作业的核心，控制标准参见“测井原始资料质量要求（SY/T5132-1997）”。

5.1 测井原始资料的一般要求5。

1.1 图头每张测井原图要有规格化的图头格式,规定的各项图头数据必须填写齐全、准确。

5。

1.2 刻度各曲线的主刻度、测前、测后刻度记录齐全准确，误差不超过规定标准。

5。

1。

3 原始图图面整洁，曲线或图象清晰、完整。

曲线布局合理，交叉处清晰可辨。

曲线数值应与已知岩性地层的特征一致，同一地层各种测量曲线的变化应有良好的一致性.不得出现与井下条件无关的零值、负值和抖跳等畸变。

各种测井曲线一般应从井底遇阻位置开始测量,遇阻曲线稳定、光滑（不包括放射性测井）。

因仪器连接方式或井底沉砂等造成的缺测井段应少于15米。

进套管鞋以后至少测30米以上曲线（不能在套管中测量的仪器除外)，并保证自然伽玛曲线出现明显变化.原始图上必须同时记录电缆张力、测速和深度记号。

5。

1。

4 重复测量各种测井曲线必须首先在测井井段上部变化明显处测量不少于50米的重复测量曲线.与测井主曲线相比较，曲线变化趋势要一致，在井况理想情况下,误差不得超过规定误差。

重复曲线测量值的相对误差按下式计算：式中： A—主曲线测量值；B—重复曲线测量值;X—测量值相对误差。

测井过程中若出现特殊显示或与井下条件无关的异常,应立即重复测量，重复测量井段不少于50米.5.1。

5 测井速度各种测井仪的测井速度要均匀,不超过规定的速度值，几种测井仪器组合测量时，应采用最低测井仪器的测速。

明记录必须记录测速曲线，数字记录必须记录测速数据。

5.1。

6 数字记录数字记录与明记录必须一致,测井队在离开井场前应仔细检查，若发现数字记录与明记录不一致，应进行补测或重测。

原始数字记录标签内容应填写齐全，并贴于软盘或磁带上。

标签内容包括井号、井段、测量日期、测量单位、文件号，曲线名称等.编辑带应按目前资料处理中心能够识别的版本拷贝。

29一、浅层水平测井工艺技术的分析1.测井过程中的技术手段水平测井技术是一项特殊的技术，利用井下动力的原理，借助测量仪器，使得钻出的石油量较高，因此被广泛应用在油田开采方面。

其水平测井技术也是一个很大的范围，内部包含各种核心技术，主要包括以下几种：（1）对接工艺。

浅层水平井的倾斜角度一般在86度以上，由于角度较大，为了保障作业的安全性，需要进行多次对接，因此，对接工艺是水平测井工艺的重要组成部分。

（2）电缆运输及保护工艺。

该项工艺的进行，需要测井与钻井工作间的高度配合，由于运送距离较长，会发生电缆断裂的情况，因此，在运送过程中，要保证运送的速度以及所受的张力在正常范围内。

2.浅层水平井打捞技术探究该项技术的原理用两个字可以概括为：“压力”。

当钻井所用的液体经过活塞时，会产生一定的压力差，作用在活塞上，会使得轴心下移，推动电缆回到刀座，此时电路处于闭合状态，产生的压力会将电缆切断，油泵停止工作，此时弹簧会回弹，将活塞抵至原来位置，如此反复进行，保证钻机的稳定工作。

该项技术会使用多种工具，其中最主要的工具是打捞桶和电缆剪刀等工具。

电缆剪刀毫无疑问是用来剪电缆的，在使用时，要将电缆与其余工具放置在安全距离外，防止电缆与其它工具相互缠绕，尤其要注意不能与电锯缠绕。

在这之后要打开油泵，此时要注意观察油泵的压力值，在达到一定数值后，等待10分钟，通常在达到十兆帕时即可，然后操作钻具。

此外，钻井钻头经常与泥土相接触，容易形成泥垢，会对钻头造成一定的腐蚀，因此在使用后，要时常清理、保养，保证后续的正常使用，有必要时也可拆卸，无论选择何种清理方式，都一定要保证钻头的质量，这为后续工作可以减少很多麻烦。

3.传输中的深度控制技术在对水平井进行测量时，要把控好深度，这是一个非常重要的部分，它关乎着后续工作的进行，如若精度有偏差，则工作便不能顺利完成。

在对测井仪器长度进行选择时，要采取科学的方法，通过精确的计算，根据数据进行选择。

测井射孔施工深度影响因素及控制措施
1. 孔内压力：施工过程中，孔内压力会影响到射孔深度的控制。

如果孔内压力较高，射孔压力不足以克服孔内压力，会导致射孔深度较浅；如果孔内压力较低，射孔压力超过
了孔内压力，会导致射孔深度过深。

需要通过调整射孔压力以及孔内压力的平衡，来控制
射孔深度。

2. 岩石强度：岩石的强度也是影响射孔深度的重要因素。

如果岩石强度较高，需要
更大的射孔压力才能达到预定的射孔深度；如果岩石强度较低，则只需较小的射孔压力即
可达到预定深度。

需要在实际施工中根据岩石强度的差异来调整射孔压力，以控制射孔深度。

3. 射孔器具和工艺参数：射孔器具和工艺参数的选择也会影响射孔深度。

不同的射
孔器具和不同的工艺参数（如射孔密度、射孔压力等）都会对射孔深度产生影响。

需要根
据具体情况选择适当的射孔器具和合理的工艺参数，以达到预期的射孔深度。

4. 操作人员技术水平：操作人员的技术水平直接影响射孔深度的控制。

操作人员需
要具备熟练的操作技巧和丰富的施工经验，能够根据岩石性质、井孔情况以及其他影响因
素来调整射孔参数，保证射孔深度的准确控制。

测井射孔施工深度的影响因素及控制措施主要包括孔内压力、岩石强度、射孔器具和
工艺参数以及操作人员技术水平。

在实际施工中，需要根据具体情况综合考虑各个影响因素，并采取相应的控制措施，以确保射孔深度的准确控制。

测井方法1.1 双侧向测井用于导电性泥浆(盐水基泥浆)的钻孔中确定地层电阻率。

这个测量系统由两个不同探测深度的侧向测井系统所组成，它向地层发出水平聚焦的电流。

测量时，两条曲线使用同一个电极系。

测量深侧向时使用较长的屏蔽电极，测量浅侧向时只使用深测向屏蔽电极的一部分作为屏蔽电极，而另一部分作为回路电极。

如果岩石的电阻率非常高(104－105Ω-m），则测量电流不能有效地聚焦，因此不能够确定岩石的真实电阻率。

在结晶岩地区，双侧向测井可用于划分钻孔周围的岩性、裂隙带和估计裂隙孔隙度。

1.2 视电阻率测井电阻率法测井通常测得的是视电阻率ρs，故过去常称它为视电阻率测井。

由于电阻率法测井的电极系种类越来越多，所以把使用普通电极系的电阻率测井专称为视电阻率测井。

工作时，电极系的A、B电极供电，M、N电极测量电位差，最后根据计算结果绘出与岩层电阻率有关的曲线ρs。

计算公式为ρs =K*ΔU MN/I。

式中K为电极系系数，由电极系排列方式和距离决定。

视电阻率测井主要用来划分钻孔的岩性剖面和进行剖面对比。

有时可用于探测井中金属落物的深度或摸“鱼顶”（探测落井钻具的顶部深度），指导钻具打捞。

1.3 微电阻率测井是电阻法测井的一种，它的特点是电极距只有几厘米。

它包括微电位电极系和微梯级电极系。

为避免钻井液影响，用弹簧片将镶在绝缘板上的电极紧贴井壁。

微梯度电极系比微电位电极系的探测深度小。

在渗透性地层上，微梯度电极系受泥饼的影响较大。

因泥饼的电阻率较低，测得的微电位曲线幅度高于微梯度曲线幅度，称为“正幅度差”。

在非渗透性地层上幅度差不明显。

根据微电阻率测井曲线的“正幅度差”，可以划分出渗透性岩层。

同时，微电阻率测井划分薄岩层的效果很好。

微球形聚焦测井是微电阻率测井的一种，它对贴井壁极板电极系统的特殊设计可获得特殊的电场，从而克服泥饼的影响，获得紧靠井壁的泥浆滤液冲洗带的电阻率。

通常与双侧向测井同时记录。

在石油测井中，渗透性地层被钻井液滤液饱和的井壁冲洗带的电阻率是计算可动油气的重要参数。

1.15 水泥胶结测井是在套管井中测量声波信号的幅度，以提供套管与水泥胶结好坏的信息的一种声波测井方法。

如果胶结得很好，声波信号首波的幅度则很低；反之，则较高或很高。

大陆科学钻孔准备长期保留作为地下长期观测实验站，固井质量必须较高，进行水泥胶结测井检查固井质量是必要的。

水泥胶结测井通常与自然伽玛测井、套管接箍测井组合测量。

1.16 套管接箍测井又称磁定位测井，主要用于确定套管或钻杆接箍的深度，是一种重要的深度控制方法。

在套管或钻杆中进行其它测量和作业时，一般组合套管接箍测井来控制深度。

1.17 磁化率测井是在井中直接测量岩石磁化率的方法。

磁化率测井仪的灵敏元件是一个带有铁芯的螺线管。

在螺线管中通有400－1000周／秒的低频交流电，周围岩石与铁芯构成闭合磁通回路。

岩石磁化率的变化将引起交变磁通量的变化，使得线圈自感量发生变化，从而改变了螺线管的感抗。

测量仪器是一个电桥，螺线管构成电桥的一个臂，可以直接测出磁化率的大小。

磁化率测井用来研究钻孔剖面岩、矿石的磁化率，主要用途有：a）、提供磁法勘探包括航磁、地磁和井磁资料解释时所需的基本参数一岩、矿石的磁化率。

b）、根据岩、矿石的磁化率差异划分钻孔剖面。

1.18 三分量磁测井是钻孔中的磁法测量。

在钻孔中确定磁场的大小和方向随深度的变化。

它的特点是可以同时测得磁场的三个互相垂直分量：△Z、△X、△Y。

它既能测得磁场的大小，又能确定磁场的方向、比只测△Z分量的井中单分量磁测有更好的地质效果。

该方法同时亦能划分磁性岩层的界面及发现井周的磁性不均匀体。

1.19 井斜测井是测量钻孔倾斜角度和井斜方位的一种测井方法。

它可以连续地确定钻孔的空间位置，与井径测井结合可以检查钻孔质量，为钻进施工提供参数。

它同时也为其它测井方法和地质分层的井斜校正提供基础数据。

1.20 井径测井利用三臂、四臂或六臂仪器连续地测量钻孔的直径。

利用井径测井资料可以鉴别由于地层不稳定引起坍塌造成的井壁不规则，测量结果可以用于确定最大及最小地应力方向判断岩层的稳定性、为钻进施工提供有用信息。

测井曲线质量的影响因素与控制程文涛;刘真;黄小俊;周昌帅;关迎春【摘要】影响测井质量的因素主要有测井仪器、测井环境、测井时间、测井干扰因素等。

测井曲线质量控制方法：仪器设备在出厂刻度验收时应达到设计性能指标；仪器每经大修或更换元器件应重新刻度；按规程定期对深度系统进行校验，磁记号深度误差应达到SY/T5122-2002标准要求；做了深度记号的电缆应在深度标准井内进行深度校验，每1000 m电缆深度误差不应超过0.2 m；几种仪器组合测井时，同次测量的各条曲线深度误差不超过0.2 m。

【期刊名称】《油气田地面工程》【年(卷),期】2014(000)002【总页数】2页(P87-87,88)【关键词】测井曲线;干扰因素;资料采集;质量控制【作者】程文涛;刘真;黄小俊;周昌帅;关迎春【作者单位】中国石化河南石油工程有限公司测井公司;中国石化河南石油工程设计有限公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司【正文语种】中文1.1 测井仪器仪器本身的性能用“三性一化”（一致性、稳定性、重复性、标准化）来检验。

就仪器的影响因素来说主要表现在仪器设计指标与实际指标相差较大，仪器性能不稳定，仪器测量刻度系统不完善等。

测井时，必须进行测前刻度，以检查整个测井系统是否工作正常。

如果刻度值符合仪器的技术标准，就可实施测井作业。

当测量井段测完后，操作工程师还要进行测后刻度，以检查仪器在整个工作过程中有无漂移。

如果测前、测后刻度的数据误差符合仪器的技术要求，则认为测井系统在整个测井过程中的稳定性达到要求。

1.2 测井环境到达野外作业现场后，必须收集井身数据，了解井眼尺寸、泥浆性能、钻井过程所遇到的特殊井段，此外对于井场周围有可能影响测井作业的设施、设备等外部环境也要进行观察和了解，以确认测井环境是否满足井下仪器的工作条件。

1.3 测井时间泥浆浸泡时间的不断增加会改变井眼周围的电性特征，一般会使深探测电阻率降低。

SBT组合测井资料影响因素分析及校正马铭悦【摘要】为解决SBT测井组合仪在现场操作中遇到的一些问题，通过现场经验及测试资料分析，对测井资料的影响因素提出相应现场校正及解决办法，保证测试资料质量及可靠性，验证校正方法的可行性和必要性。

【期刊名称】《石油管材与仪器》【年(卷),期】2017(003)005【总页数】4页(P88-90,93)【关键词】SBT扇区水泥胶结测井;声波仪应用;测试资料影响因素及校正【作者】马铭悦【作者单位】大庆油田有限责任公司测试技术服务分公司，黑龙江大庆163153【正文语种】中文【中图分类】P631.84固井质量的好、坏直接影响到油气井开发寿命和开发效益[1]。

SBT组合测井对水泥胶结状况的评价详细准确，测量结果克服声幅测井和声幅-声波变密度测井不能识别套管周边分布及胶结的缺点，对于评价套管井层间封堵效果起着非常重要的作用，除提供常规水泥胶结测井的参数外，还提供套管外水泥胶结情况的直观剖面图像。

SBT组合测井技术可以很好的评价固井质量，在油田开发过程中起到很大作用，但是测井资料常常受到一些外因影响使其不能有效的评价固井质量，本文通过对SBT测井仪影响因素进行分析得出一些改进建议，消除或减少了测井资料质量的影响因素。

SBT组合测井仪是由扇区声波测井仪、伽玛仪和磁定位所构成，如图1所示。

其中八发八收源距为2 ft(1 ft=0.304 8 m)的扇区水泥胶结测井仪可以确定水泥在360°井周向上的分布状况，该功能弥补了CBL/VDL测井不具备周向识别能力的不足。

SBT与CBL/VDL主要用于套后固井质量检测和水力封隔能力及效果的定性评价，包括固井Ⅰ界面检测、固井Ⅱ界面检测、水泥局部缺失检测、水泥封隔长度检测、层间流体窜流检测、评价水力封隔效果检测，对固井质量做更准确评价[2]。

SBT组合测井相对声幅测井，不但能反映出一界面胶结情况，一定条件下还能反映出二界面胶结情况。

2.4 测井作业的现场实施在作业开始前一天向测井作业工程师下达测井作业任务通知书，通知书格式见测井指令表。

其中井位坐标和升船数据要按钻井日志上实际就位的数据填写，完钻井深和套管下深的数据按钻井日报填写。

要求泥浆工程师在电测前的通井循环结束时，取一桶泥浆返出口处取得的泥浆样，并做一个泥饼和大于十毫升的泥浆滤液样品，泥饼取出时不得冲洗，与泥浆调整结束后做的泥浆性能数据（包括PH值，粘度，比重，失水和氯根）一起交给测井工程师。

作业前检查坡道上是否有妨碍测井作业的杂物；如果有应与钻井监督协商移走杂物，从大钩吊起天滑轮开始，计算测井时间（RIG UP TIME）。

测井作业第一系列应为电阻率声波系列，第二个系列应为中子密度系列，这个系列既带放射源又贴井壁要注意安全，井壁取心是裸眼测井的最后一个系列。

每口井的第一次测井，第一测井系列现场监督的首要任务是校准深度。

首先要在井口对零，并确认绞车深度面板与测井深度面板相同。

在下至表层套管鞋处，上提测量并将深度校至钻井报表上的套管鞋深度。

出套管后，上提连续听两个电缆记号，并记录下电缆记号的深度。

下放至接近井底时，上提听两个电缆记号，记下深度并与应当读到的电缆记号深度相对比，差值即为电缆伸长数。

如出套管后听到的电缆记号为515米，井深2000米，电缆记号每25米一个，应在1965或1990米听到电缆记号，而实际在1968米听到记号，电缆伸长值为3米。

把误差消除后，下到井底测量。

在第二次测井时，校深的方法为下过套管鞋后上提测量，以第一次测井时的自然伽玛为准，重复测量至少50米。

对这样校深后测量到的套管鞋深度与钻井报表上的记录深度的误差不予考虑，但当此误差超过3米时应查对原因。

校准深度后方可进行测井，这个深度的校准必须由测井总监确认，测量后深度如有错误,由测井总监负责。

测井深度与钻井深度的误差为1米/1000米，可以用校好的电缆深度与气全量曲线和钻时曲线对比，以钻时曲线为基础，参考气全量曲线。
