测井电缆介绍测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/?1.00mm；外层24根/?1.26 mm4、铠装节距：内层70 mm；外层85 mm5、电缆外径：11.8 mm6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32?/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79 mm（1英寸=25.4 mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。

一切妨害电缆自由旋转的因素是损坏的根源。

因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。

（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。

调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。

（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。

当然，滚筒上必须保留三层以上的电缆，7000米长七芯电缆头可能会旋转600圈。

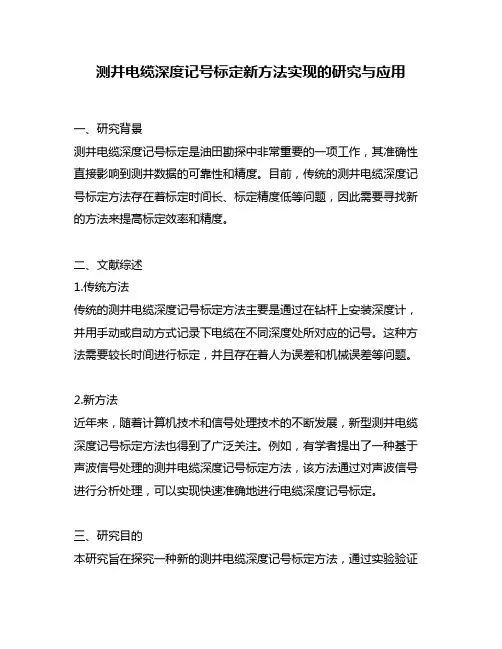

测井电缆深度记号标定新方法实现的研究与应用一、研究背景测井电缆深度记号标定是油田勘探中非常重要的一项工作，其准确性直接影响到测井数据的可靠性和精度。

目前，传统的测井电缆深度记号标定方法存在着标定时间长、标定精度低等问题，因此需要寻找新的方法来提高标定效率和精度。

二、文献综述1.传统方法传统的测井电缆深度记号标定方法主要是通过在钻杆上安装深度计，并用手动或自动方式记录下电缆在不同深度处所对应的记号。

这种方法需要较长时间进行标定，并且存在着人为误差和机械误差等问题。

2.新方法近年来，随着计算机技术和信号处理技术的不断发展，新型测井电缆深度记号标定方法也得到了广泛关注。

例如，有学者提出了一种基于声波信号处理的测井电缆深度记号标定方法，该方法通过对声波信号进行分析处理，可以实现快速准确地进行电缆深度记号标定。

三、研究目的本研究旨在探究一种新的测井电缆深度记号标定方法，通过实验验证其在提高标定效率和精度方面的优势，并进一步应用于实际油田勘探中。

四、研究方法1.实验材料本次实验所采用的测井电缆为普通电缆，深度记号为每0.5m一个记号。

声波发射器采用50W功率的发射器。

2.实验步骤（1）将声波发射器固定在钻杆上，并将电缆固定在发射器下方；（2）通过计算机软件控制声波发射器发送声波信号，记录下信号传输时间；（3）根据信号传输时间计算出电缆所处深度，并记录下对应的记号；（4）重复以上步骤，直至完成所有深度记号标定。

3.实验结果分析经过多次实验测试，本研究所提出的测井电缆深度记号标定方法具有较高的准确性和稳定性。

与传统方法相比，该方法可以显著提高标定效率和精度。

五、应用前景本研究所提出的测井电缆深度记号标定方法具有广泛的应用前景。

该方法可以应用于各种类型的测井电缆，并且可以实现快速准确地进行深度记号标定。

此外，该方法还可以结合其他信号处理技术，进一步提高标定精度和效率。

六、结论本研究通过实验验证了一种新的测井电缆深度记号标定方法，该方法具有较高的准确性和稳定性，并且可以显著提高标定效率和精度。

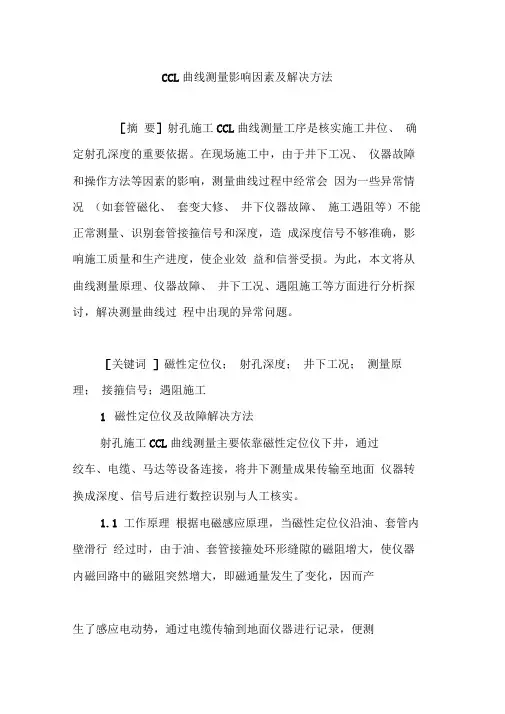

CCL曲线测量影响因素及解决方法［摘要］射孔施工CCL曲线测量工序是核实施工井位、确定射孔深度的重要依据。

在现场施工中，由于井下工况、仪器故障和操作方法等因素的影响，测量曲线过程中经常会因为一些异常情况（如套管磁化、套变大修、井下仪器故障、施工遇阻等）不能正常测量、识别套管接箍信号和深度，造成深度信号不够准确，影响施工质量和生产进度，使企业效益和信誉受损。

为此，本文将从曲线测量原理、仪器故障、井下工况、遇阻施工等方面进行分析探讨，解决测量曲线过程中出现的异常问题。

［关键词］磁性定位仪；射孔深度；井下工况；测量原理；接箍信号；遇阻施工1磁性定位仪及故障解决方法射孔施工CCL曲线测量主要依靠磁性定位仪下井，通过绞车、电缆、马达等设备连接，将井下测量成果传输至地面仪器转换成深度、信号后进行数控识别与人工核实。

1.1 工作原理根据电磁感应原理，当磁性定位仪沿油、套管内壁滑行经过时，由于油、套管接箍处环形缝隙的磁阻增大，使仪器内磁回路中的磁阻突然增大，即磁通量发生了变化，因而产生了感应电动势，通过电缆传输到地面仪器进行记录，便测得该位置的接箍信号。

同时，井口马达将深度同步传输至地面仪器，与所测得的接箍信号形成一条完成的CCL曲线。

1.2磁性定位仪故障解决方法射孔井下仪器出现故障时，直接影响着CCL曲线测量效果，甚至无法测量。

磁性定位仪常见故障及解决方法见表2-1-1 。

2井下套管异常工况2.1井下套管异常情况当井下套管出现磁化时，其磁化程度直接影响测量信号，测量曲线比较杂乱，参差不齐，导致无法准确识别接箍信号和深度。

补孔井的套管上已经存在射开孔眼，测量曲线时会因磁通量发生变化而产生信号，地面系统会形成近似接箍信号的假信号，容易造成混淆，影响施工质量。

大修井的套管接箍形态发生变化，造成曲线信号不明显；套管接箍处有修补的井由于接箍被覆盖，更不容易测量，甚至无法识别。

2.2测量方法井下套管出现异常情况无法连续测量出七组接箍时，可以采取以下方法。

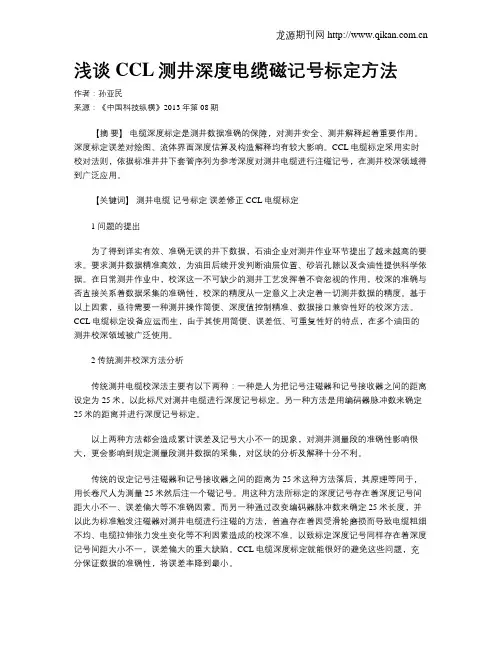

浅谈CCL测井深度电缆磁记号标定方法作者：孙亚民来源：《中国科技纵横》2013年第08期【摘要】电缆深度标定是测井数据准确的保障，对测井安全、测井解释起着重要作用。

深度标定误差对绘图、流体界面深度估算及构造解释均有较大影响。

CCL电缆标定采用实时校对法则，依据标准井井下套管序列为参考深度对测井电缆进行注磁记号，在测井校深领域得到广泛应用。

【关键词】测井电缆记号标定误差修正 CCL电缆标定1 问题的提出为了得到详实有效、准确无误的井下数据，石油企业对测井作业环节提出了越来越高的要求。

要求测井数据精准高效，为油田后续开发判断油层位置、砂岩孔隙以及含油性提供科学依据。

在日常测井作业中，校深这一不可缺少的测井工艺发挥着不容忽视的作用，校深的准确与否直接关系着数据采集的准确性，校深的精度从一定意义上决定着一切测井数据的精度。

基于以上因素，亟待需要一种测井操作简便、深度值控制精准、数据接口兼容性好的校深方法。

CCL电缆标定设备应运而生，由于其使用简便、误差低、可重复性好的特点，在多个油田的测井校深领域被广泛使用。

2 传统测井校深方法分析传统测井电缆校深法主要有以下两种：一种是人为把记号注磁器和记号接收器之间的距离设定为25米，以此标尺对测井电缆进行深度记号标定。

另一种方法是用编码器脉冲数来确定25米的距离并进行深度记号标定。

以上两种方法都会造成累计误差及记号大小不一的现象，对测井测量段的准确性影响很大，更会影响到规定测量段测井数据的采集，对区块的分析及解释十分不利。

传统的设定记号注磁器和记号接收器之间的距离为25米这种方法落后，其原理等同于，用长卷尺人为测量25米然后注一个磁记号。

用这种方法所标定的深度记号存在着深度记号间距大小不一、误差偏大等不准确因素。

而另一种通过改变编码器脉冲数来确定25米长度，并以此为标准触发注磁器对测井电缆进行注磁的方法，普遍存在着因受滑轮磨损而导致电缆粗细不均、电缆拉伸张力发生变化等不利因素造成的校深不准。

53在测井工作中，测井数据作为重要的测井资料，其准确性对测井作业的开展非常关键，甚至直接关系着测井作业的效能，而深度校正作为提升测井数据准确性的有效方法之一。

当前常用的深度校正方法中，它们的基本原理类似，都是先计算相关变量的系数，然后相加测量所得深度和系数，接着对相加得到的误差值进行计算，最后筛选出误差较小、准确性较高的深度数据。

在开展测井数据深度校正的过程中，因为井内存在如电缆自身重量、浮力、泥浆压力等诸多不确定因素，这些因素均会导致测井数据或校正结果存在一定的不准确性，所以为了避免这些因素对深度校正的结果产生一定的影响，在探析测井数据深度校正方法的过程中，主要选择从以下三个方面展开分析。

1 电缆的拉伸与校正方法分析在测量井深度的过程中，因为各种因素的存在，比如温度、浮力、泥浆压力，再比如摩擦力、电缆自身重量等等，都会对电缆的拉伸产生一定的影响，从而造成测量数据与实际之间存在一定的误差，故需要对电缆拉伸产生的误差进行校正[1]。

目前在电缆拉伸方面，存在的校正方法较多，本文主要从以下两个方面展开分析：1.1 软件方面的拉伸校正方法在分析电缆受力情况的基础上，借助软件建立电缆受力链状模型，然后对电缆在井下泥浆中受到的静压力、摩擦力、自身重力等进行计算，以此准确计算出误差并校正。

通过软件建模计算电缆受力的方法最早提出于1993年，提出者为罗伯特（国外学者），他表示电缆拉伸校正和误差值的计算可以借助计算机软件建立杆状受力模型和拉伸校正公式完成。

相较于链状模型，杆状模型一般用于较深井测量电缆拉伸的校正，且得到的误差值更准确，校正后的数据也更准确，但此模型也存在一定的缺点，即会忽略井下温度对电缆产生的影响。

故为了考虑到温度对电缆产生的影响，建议对杆状模型进行完善，将电缆受热时的伸长量作为一种变量，添加到校正公式中，以此提升模型的准确性，从而得到更准确的校正数据。

然而，由于目前此种方法无法对井下的各种因素实现全面了解，依旧会导致较大误差的存测井数据深度校正方法探析钱志军 中海油田服务股份有限公司 天津 300459摘要：测井数据对测井作业的开展至关重要，故中选择测井数据为研究样本，从三个方面入手，浅析了其深度校正方法，首先对电缆的拉伸与校正方法进行了分析，其次对速度的校正方法进行了分析；最后对相对深度的校正方法进行了分析。

第一章测井绘图深度标注方式 (2)
1.1 窗口 (2)
1.2 深度显示 (3)
1.3 标识特性 (4)
第一章测井绘图深度标注方式
测井绘图中，以前的深度显示方式只有一种，那就是将深度和曲线帮在一起，这样的显示方式，对于斜井来说只能显示曲线随斜井深度的变化，当想查看换算成直井时曲线随深度的变化时，是非常困难的。

通过加入“深度棒”，可以任意显示曲线在斜深或垂深上的变化。

1.1窗口
在测井绘图窗口的“绘图”菜单中，选择“工程数据”中的“深度棒”，则在绘图窗口中加入了“深度棒”，将“深度棒”对象放到自己想放的位置的道中，可以当做图的深度显示，和以前的道中选择显示深度的作用一样。

选中“深度棒”对象，用右键菜单弹出“深度棒”特性窗口，在“深度棒”特性页，有“类型”栏，在此栏中，可以任选“斜深”、“垂深”或“斜深标注垂深”。

1.2深度显示
对于直井来说，这三种选择的显示结果应该是一样的；对斜井，并且是经过斜井校正处理过的井，三种选择显示的曲线图有不同的意义。

选择“斜深”，曲线随斜井井轴深度变化的显示图。

选择“垂深”，曲线随垂深变化的显示图。

选择“斜井标注垂深”，按斜井深度进行刻度，但在标注深度的位置上表出垂直深度值。

在“深度棒”特性叶中，可以修改刻度线、深度值显示位置等。

1.3标识特性
在“字体”特性叶中，“条例”栏，可以分别选择“深度头”“深度值”，对其字体、大小、颜色进行修改。

当选择垂直显示时，对于汉字别忘了在字体前加上“@”符号，否则不能旋转字体哟！
其它特性的修改为通用方式，不再赘述。

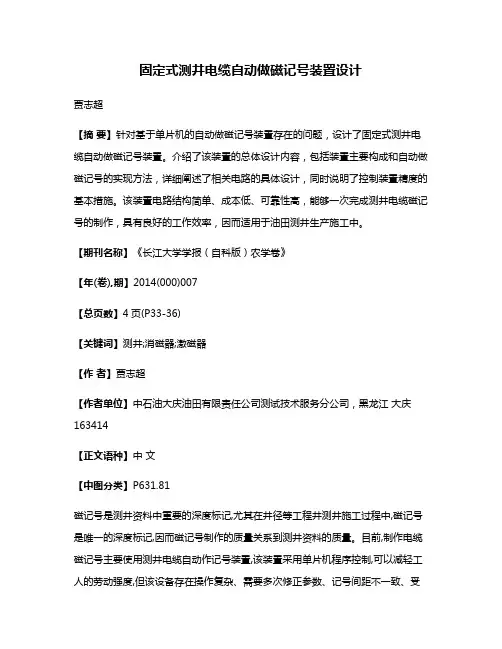

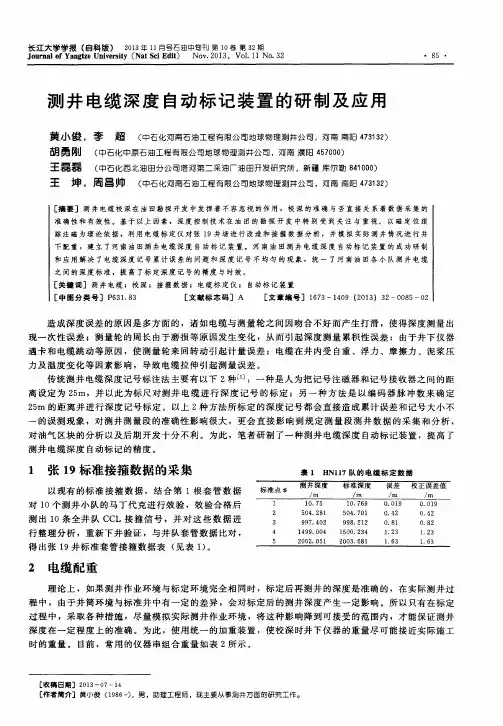

固定式测井电缆自动做磁记号装置设计贾志超【摘要】针对基于单片机的自动做磁记号装置存在的问题，设计了固定式测井电缆自动做磁记号装置。

介绍了该装置的总体设计内容，包括装置主要构成和自动做磁记号的实现方法，详细阐述了相关电路的具体设计，同时说明了控制装置精度的基本措施。

该装置电路结构简单、成本低、可靠性高，能够一次完成测井电缆磁记号的制作，具有良好的工作效率，因而适用于油田测井生产施工中。

【期刊名称】《长江大学学报（自科版）农学卷》【年(卷),期】2014(000)007【总页数】4页(P33-36)【关键词】测井;消磁器;激磁器【作者】贾志超【作者单位】中石油大庆油田有限责任公司测试技术服务分公司，黑龙江大庆163414【正文语种】中文【中图分类】P631.81磁记号是测井资料中重要的深度标记,尤其在井径等工程井测井施工过程中,磁记号是唯一的深度标记,因而磁记号制作的质量关系到测井资料的质量。

目前,制作电缆磁记号主要使用测井电缆自动作记号装置,该装置采用单片机程序控制,可以减轻工人的劳动强度,但该设备存在操作复杂、需要多次修正参数、记号间距不一致、受电缆状况和气候影响较大等缺点,使电缆磁记号的制作精度有所降低。

针对上述问题,笔者对固定式测井电缆自动做磁记号装置进行了研究,以便提高磁记号的制作质量和效率。

固定式测井电缆自动做磁记号装置主要由控制器和执行机构组成。

控制器是装置的核心部分,其主要功能是检测电缆磁性记号、输出激磁信号、输出消磁电流、显示已做记号的电缆长度等。

执行机构由消磁器 (用于测井电缆消磁)、激磁器组和记号器 (用于电缆主记号的检测)构成,其中激磁器组由主激磁器、副1激磁器、副2激磁器组成,主激磁器负责测井电缆每20m的电缆主记号激磁,副激磁器负责整百米时电缆副记号的激磁(见图1)。

使用主激磁器手动激磁后,记号器检测到电缆磁记号,随后控制器指令主激磁器激磁做下一个主记号。

由于主激磁器和记号器的间隔为20m,所以记号间距为20m[1]。

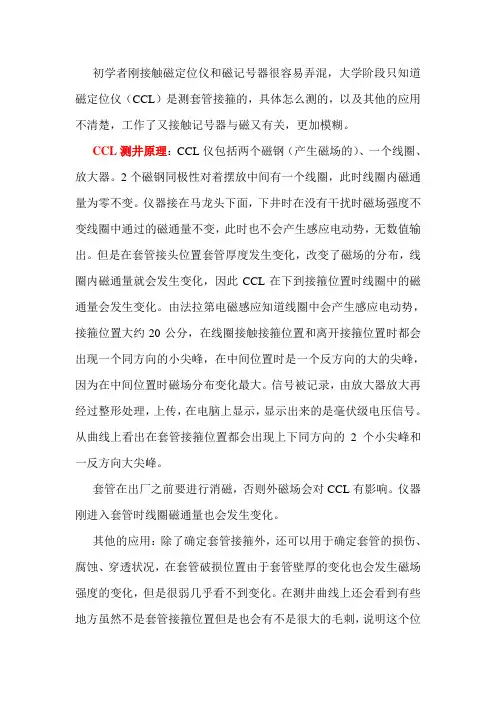

初学者刚接触磁定位仪和磁记号器很容易弄混，大学阶段只知道磁定位仪（CCL）是测套管接箍的，具体怎么测的，以及其他的应用不清楚，工作了又接触记号器与磁又有关，更加模糊。

CCL测井原理：CCL仪包括两个磁钢（产生磁场的）、一个线圈、放大器。

2个磁钢同极性对着摆放中间有一个线圈，此时线圈内磁通量为零不变。

仪器接在马龙头下面，下井时在没有干扰时磁场强度不变线圈中通过的磁通量不变，此时也不会产生感应电动势，无数值输出。

但是在套管接头位置套管厚度发生变化，改变了磁场的分布，线圈内磁通量就会发生变化，因此CCL在下到接箍位置时线圈中的磁通量会发生变化。

由法拉第电磁感应知道线圈中会产生感应电动势，接箍位置大约20公分，在线圈接触接箍位置和离开接箍位置时都会出现一个同方向的小尖峰，在中间位置时是一个反方向的大的尖峰，因为在中间位置时磁场分布变化最大。

信号被记录，由放大器放大再经过整形处理，上传，在电脑上显示，显示出来的是毫伏级电压信号。

从曲线上看出在套管接箍位置都会出现上下同方向的2个小尖峰和一反方向大尖峰。

套管在出厂之前要进行消磁，否则外磁场会对CCL有影响。

仪器刚进入套管时线圈磁通量也会发生变化。

其他的应用：除了确定套管接箍外，还可以用于确定套管的损伤、腐蚀、穿透状况，在套管破损位置由于套管壁厚的变化也会发生磁场强度的变化，但是很弱几乎看不到变化。

在测井曲线上还会看到有些地方虽然不是套管接箍位置但是也会有不是很大的毛刺，说明这个位置套管上沾有一些磁性物质，或者是此段地层含有一些磁性物质。

此外，在射孔上的应用在射孔做完之后要拉干扰，射孔段套管不完整改变磁场强度，线圈中会产生感应电动势。

这个幅度比套管接箍位置小的多。

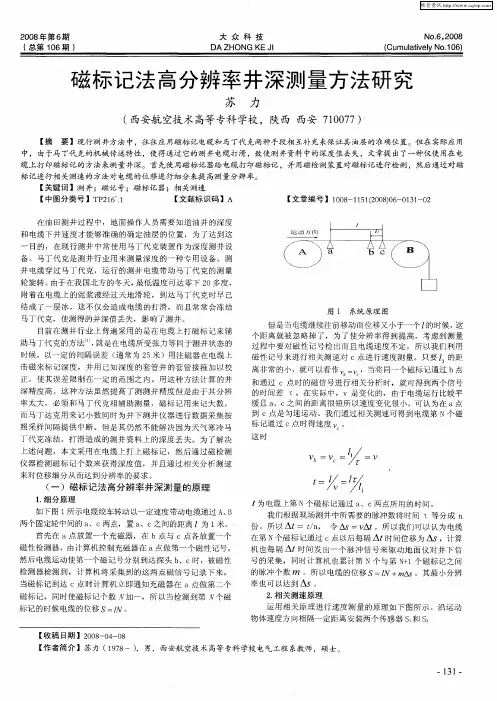

记号器：也叫深度记号接收器通常所用的记号器就是一个密封的线圈。

其工作原理是随着电缆的移动，电缆上的磁性记号(通过计算机控制每25米铸磁，500米铸两到三道)从记号器旁通过，它的磁场和记号器的线圈做相对运动，线圈切割磁力线产生感应电动势，通过传输线送到地面系统和测井曲线一起被记录下来，用来准确确定测井曲线的深度。

小井眼C B L声波变密度测井操作手册1、仪器运输、放置及连接时不要磕碰，尤其声系的发声和接收晶体处不能来回摩擦，伽玛及磁定位不能挨着放在一起。

2、单芯电缆头和七芯鱼雷头每次上井前必须用硅脂枪将其注满硅脂，用兆欧表测单芯的绝缘性（保证绝缘无穷大），用万用表量单芯与第7芯的通断以及1-5芯与外壳的通断（需连通）。

将两个板簧扶正器调节合适，一个接在伽玛磁定位短节之前，另一个板簧扶正器联在声系下方。

3、确保仪器数控都连接好后，开启数控电源和仪器直流电源。

数控启动有“嘀”的声音提示，第一次1声、第二次3声、第三次3声。

仪器供电138V左右（带电缆），正常供电电流约65~70mA。

以后直接按“电压启动”按钮给井下仪供电或断开。

4、打开应用软件“SCLV5.3.3w623”进入主界面，将提示“连接到200.168.168.2”；然后连接断开，不要理会，过一会儿听见“嘀嘀”两声，接下来提示“连接到200.168.168.2”；用户选择：长庆声变；打印机控制：选择USB（822打印机）方式；深度预置：进行对深，设置深度。

5、选择服务表19“08CBL_MII声幅变密度”，该界面右下方会有“软件向采集单元下发命令的状态”，等结束后再进行其它软件操作。

6、一般情况下“信号设置”、“曲线设置”、高级“控制设置”都已完成，进入“时间仿真”检查伽玛、磁定位、CBL、VDL信号是否正常。

若信号异常则看数控0108板的指示灯是否正常，应该为：“运行1”、“运行2”交替闪烁，“信号”灯常亮，“同步”闪烁，“误码”灯熄灭，这是说明信号解码。

硬件系统SBM43声波变密度测井仪器在运输、放置时，注意保护三个透声罩（发声透声罩、3尺接收透声罩、5尺接收透声罩），不要被磕碰及来回磨擦。

多只仪器时，磁定位及伽玛不要放在一起。

1、单芯电缆头转接七芯鱼雷头的单芯电缆头制作要求：将七芯电缆的第7芯（中间芯）接到单芯上、第6芯备用，其余5芯联在一起与外壳接通。

浅谈ＣCL测井深度电缆磁记号标定方法摘要：由于测井电缆记号标注校深操作的准确性直接关系到测井数据的准确性,我们通过对新旧标注方法的工作原理对比，总结对比新旧标定法特点．CＣL电缆标定仪就是以新的方法为理论依据研制产生的，它所采用的原理是依据标准井井下套管序列为参考深度对测井电缆进行加注磁性记号。

在新科技不断发展的情况下，新技术在测井校深领域的应用前景会越来越广阔。

关键词：测井电缆记号标定误差修正CＣＬ测井深度测量是石油测井中最为重要的参数之一,他对测井安全、测井解释、油气田后期开发都有着举足轻重的作用。

在处理多井的测井数据时，校对深度的精度尤为重要，其误差对绘图、流体界面深度估算及构造解释均有较大影响。

一、问题的提出随着油田开发的不断深化,为了得到详实有效、准确无误的井下数据，石油企业对测井作业环节提出了越来越高的要求。

要求测井数据必须精准高效，从而为油田后续开发判断油层位置、砂岩孔隙以及含油性提供科学的依据。

在测井作业中，不论是岩性曲线测量、孔隙度曲线测量还是对电阻率曲线的测量,校深这一不可缺少的测井工艺发挥着重要的,不容忽视的作用，校深的准确与否直接关系着数据采集的准确性和有效性,校深的精度从一定意义上决定着一切测井数据的精度。

基于以上因素,亟待需要一种测井操作简便、深度值控制精准、数据接口兼容性好的校深仪器。

测井深度电缆磁记号标定仪随即产生，由于近年被测井企业的广泛应用,其科学性和准确性也逐渐显露出来.二、传统测井校深方法分析传统测井电缆深度记号标注法主要有以下两种:一种是人为把记号注磁器和记号接收器之间的距离设定为25米，并以此为标尺对测井电缆进行深度记号的标定。

另一种方法是以编码器待脉冲数来确定25米的距离并进行深度记号标定．以上两种方法所标定的深度记号都会直接造成累计误差和记号大小不一的误测现象,对测井测量段的准确性的影响很大,更会将直接影响到规定测量段测井数据的采集和分析，对油气区块的分析以及后期开发十分不利。
