直放站常见故障处理

直放站故障抢修指南第一节：室内2W射频：一.下行链路：1.故障现象：无信号输出或弱信号输出，故障分析：可能是下行HPA坏。

（这种情况在解决了UNLOCK问题后是遇到最多的。

现场判断方法：正常工作的高功放是很烫手的，坏高功放为温热，差异明显。

）故障处理：更换HPA。

2.故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针断，下行XCVR损坏。

故障处理：换XCVR。

3故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针没接好，XCVR未工作。

故障处理：把给XCVR供电的针接好。

4.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（27V不正常，给下行HPA供电不正常，下行HPA不工作）。

故障处理：换电源模块。

5.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（9V不正常，给其他模块供电不正常）。

故障处理：换电源模块。

6.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK。

故障处理：换芯片。

7.故障现象：无信号输出，故障分析：上下行均UNLOCK，但已换过芯片。

故障处理：换主控板。

8.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK，或者上行UNLOCK，下行LOCK，或者上行LOCK，下行UNLOCK。

此时已换过芯片或主控板。

故障处理：重新插牢PLL的数据线。

（经我研究发现，此数据线一头管上行，一头管下行，都插牢上下行均LOCK，如果一端没插牢就会出现以前就发现但一直没有解决的一个LOCK另一个UNLOCK的现象。

）9.故障现象：无信号输出或弱信号输出，故障分析：给下行LNA供电的针断或未接好。

故障处理：换LNA或接好针。

10.故障现象：无信号输出，软件显示下行输出功率非常高，30或40多dBm，故障分析：下行HPA很烫。

故障处理：此时的HPA已坏，换HPA。

二.上行链路：11.故障现象：有信号输出，但打不了电话或接续很慢（TX adjust值为正的20-30，30多以上就无法接续。

直放站信号覆盖异常及故障、告警处理方法结合江汉联通2012年汉宜城际高速铁路采用直放站覆盖方式建设期间、开通期间及运行过程中产生的多处信号覆盖异常、信号不稳定、基站信源站点告警、基站信源站点故障、直放站设备故障、直放站设备告警等的问题分析及相关处理方法做了一个总结，现记录如下：一、直放站开通前后遇到的各种问题现象:（一）、开通前期所遇到的故障、告警等问题现象：1、GSM信源设备产生的故障、告警：故障现象：信号稳定但通过网管监控发现基站存在分集接受丢失、RX分路接收不平衡、无法找到A接收器端的RX路径等接收不平衡告警，这些告警造成移动用户无法正常通话。

产生原因及相应处理方法：施工工艺缺陷：施工过程中对施工质量没严格要求，在MU至RRU及RRU到近端机各处连接的馈线接续方式及手法不到位，造成馈线接头和馈线连接处松动。

处理方法为施工整改，将不规范处补规范。

上下行增益不平衡：信源设备上下行两端增益不平衡造成的分集接收告警。

处理方法为在天馈线连接处加一个3DB负载促使其达到平衡。

二、开通后遇到各种问题的相应原因分析及处理方法：（一）、无信号故障现象：信号场强低于通话要求（要求：室外≥-85dBm）造成移动手机用户无法正常通话。

分为覆盖区无信号和非覆盖区无信号。

产生原因及相应处理方法：1、覆盖区无信号1)直放站不工作（如停电、设备硬件故障），导致无信号输出。

可通过直放站监控中心远程查询设备的运行情况，包括状态信息和参数信息中的下行输入、输出功率电平值等。

若查实为直放站设备故障所致，请致电各设备厂家协助处理。

2)直放站设备增益不足，导致输出信号变弱。

当前直放站设备下行输入功率电平值（由监控中心可查询到）较站点开通时下行输入功率电平值（可查设计或竣工文件）无较大变化（±5dB内）；当前直放站设备下行输出功率电平值（由监控中心可查询到）较站点开通时下行输出功率电平值（可查设计或竣工文件）变化较大（±5dB以上）。

直放站故障引言直放站是无线通信系统中的重要组成部分，主要用于放大和放大无线信号，以保证信号的传输质量和覆盖范围。

然而，在使用直放站的过程中，可能会遇到各种故障。

本文将详细介绍直放站故障的常见类型、可能的原因以及应对措施。

直放站故障类型直放站故障通常可归类为以下几种类型：1. 电源故障电源故障可能导致直放站无法正常运行。

常见的电源故障包括电源插座故障、电路板短路等。

这些故障可能导致直放站无法正常供电，影响其功能。

2. 天线故障天线故障主要包括天线连接松动、天线损坏等。

这些问题可能导致信号的衰减或消失，进而降低无线通信系统的覆盖范围和传输质量。

3. 传输线故障传输线故障指的是连接直放站和天线的传输线出现问题，如连接松动、传输线被损坏等。

传输线故障可能导致信号的衰减或丢失，影响信号的传输效果。

4. 设备故障直放站设备故障可能包括放大器故障、滤波器故障等。

这些故障会导致直放站无法正常放大和处理信号，从而影响无线通信系统的正常运行。

直放站故障的原因直放站故障的原因可能有多种。

下面是一些常见的原因：1.人为操作失误。

直放站的维护和操作需要专业的技术人员进行，如果人为操作失误，例如操作不当、未按照规程操作等，可能导致故障发生。

2.环境因素。

直放站通常安装在户外，受到环境因素的影响较大。

例如，强风、雷击、环境温度过高或过低等因素可能导致直放站故障。

3.设备老化。

直放站设备经过长时间的使用，可能出现老化现象。

例如，电路板老化、元器件老化等都可能导致直放站故障。

4.日常维护不足。

如果直放站的日常维护不足，例如清洁不及时、散热不良等，也可能导致故障发生。

应对措施遇到直放站故障时，可以采取以下措施来解决问题：1.首先，检查电源是否正常供电。

如果发现电源故障，尽快修复或更换电源。

2.检查天线连接是否松动或损坏。

如果发现问题，重新连接或更换天线。

3.检查传输线是否有损坏或连接松动。

如有需修复或更换传输线。

4.检查直放站设备是否故障，如放大器或滤波器等。

直放站与分布系统典型故障处理案例1.故障现象：室内分布信号泄漏问题的分析上海中土大厦酒店，维护测试人员发现酒店信号泄漏严重，离大楼10米，室内信号在-60dBm左右，根据室内信号覆盖要求：离楼宇10米以外，室内泄漏信号电平应在-85dBm以下。

故障分析:在维护过程中，发现有较多的站点由于设计或施工方面的原因，造成室内信号覆盖楼宇信号泄漏。

主要有以下几种情况容易造成信号泄漏：一、特殊区域的天线安装不合理或电平过高，主要为楼宇大门口外墙体为玻璃结构，楼面狭长过道正对窗口等区域；二、有源设备未经调试或调试不当，造成楼层信号过强；三、早期室内覆盖站点，由于设计天线电平口功率过高，造成楼宇整体信号偏强；四、楼宇结构不同问题造成信号泄漏；五、施工过程由于没有按照设计位置安装，造成信号分布不均。

处理过程：在酒店大堂，我们测试记录室内信号（LAC:6261、CH：34、CID：14081、电平-40dBm），然后测试离楼宇10米外区域，观察记录信号（LAC:6261、CH：34、CID：14081、电平-65dBm），其LAC、CID和CH与室内信号一致，排除了存在同频干扰情况。

可以确定中土大酒店确实存在信号泄漏问题。

其次我们需要对楼宇进行详细的信号覆盖测试，大楼高层测试：过道信号平均电平在-55dBm，窗边信号电平在-75dBm左右；大楼低层测试：三、四层东面及北面窗边信号电平在-44dBm~55dBm，二层窗边电平在-55dBm左右，一层门口及窗边电平在-55dBm左右，其余区域信号电平在-65dBm左右，最差电平在-75dBm。

可以判定造成酒店信号泄漏的区域主要为1~4层等低层。

我们对大楼低层的信号分布和楼层结构情况进行分析，二楼和四楼楼层结构情况与三楼类似，酒店大堂比较空旷，外墙都是玻璃，对信号衰减很小，不利于实现对室内信号覆盖的有效控制，造成信号泄漏。

在2~4F非营业时间用负载将1~4层信号逐一进行屏蔽测试，然后我们对大楼四周离楼10米以外区域进行测试，发现室内信号邻频不可见，锁频测试室内信号都在-90dBm 以下。

直放站系列产品常见故障、分析和处理1故障分类根据直放站的故障现象可将直放站故障分为射频故障、监控故障和电源故障。

监控故障主要包括：监控不通、不能设置频点、不能控制ATT、ALC、射频开关关断无效、检测故障、无告警、ID号不能存储等。

射频故障主要包括：无输出功率、增益不够、互调差、增益线性指标不好、ATT、ALC 失效、自激、选频失锁（频点衰减过大）、有杂散等。

电源故障主要包括：无输出电压、带负载能力差。

检修直放站主要方法：根据故障类型的不同，需采用不同的方法。

2典型的故障检测方法替换法：用于检查故障模块。

将怀疑的模块用已知的好模块代替。

如果故障排除则判断该怀疑模块损坏。

断开法：将设备信号链路断开，接入频谱仪或信号源，用来判断有源和无源模块是否正常。

单测法：将有源模块输入输出断开，接入频谱仪和信号源，单测模块的各项指标，用来判断模块的故障。

检修往往需要将以上方法综合运用，才能找到故障点，排除故障。

还可根据各模块的特性快速判断故障。

功放模块主要故障：增益不够，互调差、ALC无法调节、无输出功率、不能通过485设置功放地址、电源脚短路。

低噪放模块主要故障：增益不够、杂散、ALC不正常、不能通过485设置低噪放地址。

选频模块主要故障：选频失锁、差一个频点、不能通过485设置选频模块地址。

选频放大模块主要故障：增益不足。

频段选择器主要故障：插损大、带内波动差。

光收发模块主要故障：光盘无输出、光盘的发光功率小、找不到光盘地址。

ATT模块主要故障： ATT衰减不准、ATT有杂散。

DET模块主要故障：输出功率检测不准、找不到DET地址。

双工器主要故障：插损大、驻波比偏大、带波偏大、隔离度不够,产生自激。

3故障实例3.1监控故障现在公司最新的监控盘都是带485接口的监控盘，它可实现RS232接口、RS485接口通信和FSK调制解调通信，可监控公司最新所有的直放站，方便扩展新的功能。

监控盘是直放站的大脑，检测控制直放站各模块的工作。

1.1.1 GSM干线直放站常见故障分析A.直放站覆盖天线附近信号弱1.检查设备是否正常供电，查看监控板的数码管是否点亮。

2.检查电源模块输出+9V和+27V是否正常，用万用表测量。

3.下行功放模块是否有问题。

可用手摸其表面，若其温度和机箱内温度无明显差异，则该功放有问题。

4.检查下行路径的射频电缆，是否有松动﹑接触不良。

5.查询基站的所用扇区是否正常工作。

B.直放站覆盖区下行信号正常，但无法接入网络1.是否为上行过弱或过强。

2.是否上下行不平衡等；3.调整基站的接入信道搜索窗口。

C.监控短消息无法发送1.经常发不出去：可能原因1：短信息中心号码设置不对解决措施：确认短信息中心的号码是否正确可能原因2：发送太快解决措施：等待发送短信成功与否的提示信息后才发送新的短信。

可能原因3：不很明确，有可能是没有开通该业务（短信业务）解决措施：将SIM取出放到手机里面发送短消息，如果也不能发送短消息，则最大的可能是该SIM没有开通该网络（GSM，GSM，GRPS中的一种）的短消息功能。

请确认是否开通短消息功能。

2.偶尔发不出去：可能是网络拥塞，属正常情况。

D.监控软件串口直连超时可能原因1：串口不对解决措施：确认选择串口可能原因2：连接方式不对解决措施：确认连接方式可能原因3：串口坏解决措施：更换串口可能原因4：串口线坏解决措施：更换串口线。

可能原因5：监控单元单片机死机解决措施：复位。

E.设备常见故障1.1.2 GSM无线直放站常见故障分析A.案例一1.故障现象河南省三门峡陇海线铁路覆盖工程，在开通后存在通话不正常的现象，并且与机房联系后，反映对基站产生了一定的干扰。

2.故障分析由于产生干扰的几个点离基站都比较近，施主天线接收信号很强，空间损耗较小，因此设备出厂指标可能并不适用，从而上行底噪不能满足到达基站后小于-120的要求。

3.解决措施要解决上行底噪的干扰问题，只要将到达基站的上行底噪减小即可，而到达基站的上行底噪只能由两个方面的因素来决定。

信号故障流程分析1)处理直放站覆盖区无信号问题，首先通过直放站网管检查下行输出欠功率告警、下行输入欠功率告警、电源掉电告警、功放告警、低噪放告警、光收发告警、主从监控链路告警等告警，查询下行ATT、射频开关等相关参数设置。

2)若从直放站网管平台上观察直放站下行输出功率正常，也无任何重大告警存在，即需要去覆盖区检查驻波，进一步对直放站从下行输出端开始的馈线、接头、天线进行排查。

3)若直放站无输出功率，但直放站下行输入功率正常，按下列步骤进行故障排查：Ø 直放站电源掉电或者电源模块故障，导致无下行输出功率；Ø 直放站下行低噪放或者下行功放模块故障，导致无下行输出功率；Ø 直放站系统下行ATT设置太大或者射频开关处于关闭状态，导致无下行输出功率；Ø 如果是选频直放站，直放站工作信道号与信源基站不一致，或者载波开关处于关闭状态，可能导致直放站无下行无输出功率；Ø 如果是空间耦合直放站，直放站严重自激会导致设备无下行输出功率；Ø 如果是直接耦合直放站，测试设备远近端之间或者设备远端级联设备之间的传输光路不通，可能导致某些远端设备无下行输出功率。

4)若直放站无输出功率，并且直放站下行输入欠功率，则按下列步骤进行故障排查：Ø 信源基站退服，会引起直放站无下行输入功率，通过基站OMC监控平台核实信源基站退服告警或核实信源基站是否被人为闭塞。

Ø 若信源基站工作正常，对于直接耦合型直放站，基站到近端机之间的耦合器、电桥、馈线、接头等无源器件损毁或施工质量、工艺等问题，会引起直放站无下行输入功率，应进行逐段排查。

Ø 若信源基站工作正常，对于空间耦合型直放站，施主天线至直放站这段天馈系统的天线、馈线、无源器件、接头等出现损坏或施工质量、工艺等问题，会引起直放站无下行输入功率，应进行逐段排查。

5)最后在覆盖区用测试手机拨打测试进行验证。

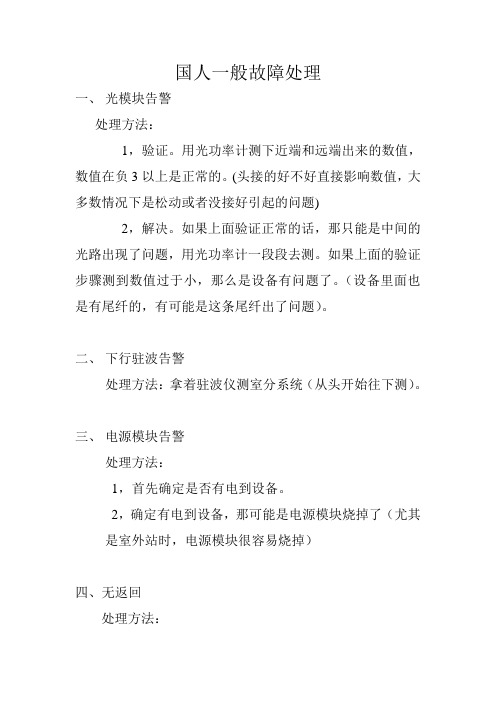

国人一般故障处理一、光模块告警处理方法：1，验证。

用光功率计测下近端和远端出来的数值，数值在负3以上是正常的。

(头接的好不好直接影响数值，大多数情况下是松动或者没接好引起的问题)2，解决。

如果上面验证正常的话，那只能是中间的光路出现了问题，用光功率计一段段去测。

如果上面的验证步骤测到数值过于小，那么是设备有问题了。

（设备里面也是有尾纤的，有可能是这条尾纤出了问题）。

二、下行驻波告警处理方法：拿着驻波仪测室分系统（从头开始往下测）。

三、电源模块告警处理方法：1，首先确定是否有电到设备。

2，确定有电到设备，那可能是电源模块烧掉了（尤其是室外站时，电源模块很容易烧掉）四、无返回处理方法：1，先确定监控卡是否关机，如果关机，那就是卡欠费了，找联通的人处理(有些卡是不能发短信的，肯定回不来)。

2，卡正常的话，那就只能到现场去检查Modem是否正常（正常的话指示灯是一闪一闪，常亮是不正常的）。

3,如果Modem指示灯不亮，那可能是电源线出了问题，或者是Modem烧了。

4，有时候有可能是短信拥塞，把Modem停电然后通电可解决。

以上都是基于已经有了返回，一段时间后没返回可能出现的问题。

一开始就无返回的话，那就要确认设备端网管参数项中的站点编号、设备编号、查询/设置电话号码、上报号码、上报通信方式是否都设置正确，与后台网管要一一对应。

五、干放下行输入过功率在干放的输入端加个衰减器。

六、不同设备的接口1、干放2、无线室内主机3、光纤直放站4、外挂监控开站步骤一．双击图标双击图标进入用户名自带，密码是六个1（是否扩展不用理）之后进入通道类型选择“电缆直连”，当前端口选择你自己连的那个口，其它的不用动，然后点击打开，出现打开成功则点击确认。

设备信息站点编号，前面都是19和10，之后是电话卡的后五位，或者四位（联通机房入网管时要与此一致）。

常见问题、故障集锦一、关于天线方面的问题 (1)二、关于直放站方面的问题 (1)三、关于干扰方面的问题 (3)四、关于干放方面的问题 (4)五、其它方面问题 (5)一、关于天线方面的问题1、在电梯的覆盖过程中，8木天线和板状天线各有什么用法。

他们各有什么特点？答复：八木天线增益比板状大些，但是安装在井道内不如板状安全；八木天线适合井道内覆盖，壁挂式板状天线适合井道外覆盖；工作频段不同，八木天线方向性好，多用于单系统覆盖，板状天线适合多频段覆盖系统。

2、在做直放站室内分布系统的方案设计的时候，在得到天线口功率后。

怎么计算在这个天线覆盖区域内，上行跟下行是不是平衡的？有没规定手机发射的上行信号到达直放站覆盖端口有多大？答复：根据手机的接收灵敏度和天线口的发射功率计算下行链路损耗，反之，计算上行的！数值是否匹配。

没有规定，但必须保证由直放站加入引起上行链路噪声电平，不能影响基站的接收灵敏度3、移动基站天线的增益是天线在主要辐射方向上集中能量能力的强弱（大概意思），那么问（主要针对增益来说）：天线使用时间较长之后，会不会因为老化等原因导致性能下降？有没有什么工具可以测量？答复：一般来说，天线的电性能是由其材料和结构决定和保证的。

只要材料可靠，没有发生形变、生锈等，其增益是不会改变的。

对于架设状态的基站天线，可能对比法是最快捷的方法了。

4、如果一个双极化天线同时接两路发射通路,会不会产生互调干扰？答复：两个或更多个发射机互相靠得很近时，每个发射机与其他发射机之间通常通过天线系统耦合，从每个发射机来的辐射信号进入其他发射机的末级放大器和传输系统，于是就形成了互调。

而这些产物落到末级放大器的通带内并被辐射出去，这种辐射可能落在除了已指配的发射机频率之外的那些信道上。

互调产物(干扰)也可能在接收机中产生。

两个或更多个强的带外信号，可以推动射频放大器进入非线性工作区，甚至在第一级混频器中互相调制。

这些分量能干扰进来的有用信号或者当工作信道上没有信号的时候，在输出端能够听到干扰声。

直放站最常见故障及处理方法直放站最常见故障及处理方法1、直放站轮询失败拨打监控电话是否可以打通，通的话重新轮询确定是否已恢复正常，不正常则去现场处理。

首先检查设备供电是否正常，检查电源模块工作是否正常，检查监控板工作是否正常，取出监控卡清除卡内短信，确认卡是否停机或损坏，还是不行检查软件设置参数是否正确，如短信中心号码设置是否正确等，没有问题检查MODEM接收信号是否正常，最后都不行就更换MODEM和监控板。

2、下行驻波告警首先用驻波仪检查直放站输出口主干馈线是否驻波过高，检查线路接头是否进水或被破坏，查出故障点整改后可以恢复，天馈驻波正常则调整直放站设备驻波告警参考值设置是否正确，或者降低直放站的输出功率可以得到解决。

3、下行欠功率告警首先检查直放站参数设置是否正确，调整增益是否可以恢复，如果数据正常，检查下行低噪放和功放，或是施主信号变小，还有可能施主基站频点更改直放站没有及时更新。

4、直放站覆盖区无信号`查施主天线是否有故障，检查分布系统是否被破坏。

5、直放站信号变弱电脑检查输出信号是否变小，参数设置是否改变，调整增益是否可以改善，检查分布系统是否驻波太高。

6、基站有上行干扰上行底噪大，主要是直放站离基站较近，增益太大。

通过减小上行增益可以使底噪下降。

还有检查直放站的杂散是否超标。

7、光收发模块故障首先检查光模块光输出是否正常，再检查光输入是否正常，如果出现LD ALARM则光模块发有故障，更换，如果出现PD ALARM有可能是另一端的光模块出现故障，也可能是光纤线路出现故障，需检查远端的输出是否正常判断故障出现在哪里。

8、覆盖区手机上线困难，呼不出出现手机上线困难主要原因是上下行增益设置不平衡，手机发射功率大，接入网络困难，接入网络时间长，要求上下行增益差不超过3-5dB。

如果设置正确那就可能是上行低噪放和攻放故障，还有个可能是施主基站话务量太大导致上线，电话打不出。

9、效果监控轮询失败效果监控软件故障，重启设备就可以恢复，效果监控供电故障，或者效果监控卡出现停机等现象。

直放站常见告警处理方法1.光纤站近端有光收发告警，但有输出，发光5db、收光-14db，查尾纤是否损坏，也可能是远近端光模块不匹配，更换光模块。

2.下行输入欠功率告警，下行衰减值控制的是下行输出功率的，下行输入功率不够可能因为覆盖区离重发天线太远，或者空间衰减太大，也可能驻波高了，这要你结合现场环境具体分析了，下行输入即是上行输出，也就是说上行功率较弱，你现在用测试手机测试一下手机发射功率不会超过10，这时候你应该增加上行的输出功率，这种情况应该是常见的。

祝你好运！3.输入过功率告警。

不建议告警使能取消，现场施工不合理馈线衰减到达设备输入口过强，长时间工作会损坏设备功放模块。

建议使用衰减器，衰减器大小及瓦数根据主设备到达该设备计算，干线放大器一般2W就够用了。

在输入端增加个衰减器，或者减下行输入过功率门限设置大点4.电源掉电告警，先检查直放站所接的电源电流是否正常，在看电压是否稳定，接电线路是否有混线电源空开是好是坏！最重要的一点要和业主商量好能否用他家的电。

5.电源故障告警，指主机内的电源模块发生了故障。

解决方法：更换主设备或更换电源模块。

6、功放故障。

指主机的高功率放大器发生故障。

解决方法：到现场更换功放或更换主机。

7.设备过温。

指设备的温度高于影响功放正常工作的温度。

一般是主机安装的位置不妥当引起的。

解决方法：更换主机的安装位置，主机应安装在通风、扇热快的区域，并且垂直安装的。

8、位置告警。

指主机的位置接地线被人断开了，是一种防盗告警。

解决方法：到安装现场查看情况后解决。

9.输出功率告警。

该告警分为“过功率告警”和“欠功率告警”。

“过功率告警”指主机输出功率已经高于“过功率告警门限”值，“过功率告警门限”可以通过软件设置，一般该值设置为直放站最大线性功率再加3dB。

“欠功率告警”指主机输出功率已经低于“欠功率告警门限”值，“欠功率告警门限”也可以通过软件设置，该值设置一般要看实际的输出功率而定，一般比实际输出功率下降5~10 dB左右。

室外直放站故障及解决方法1．无线直放站1.1输出强度弱：1.1.1天线方向引起输入信号弱，在不会影响系统整体性能的条件下调整施主天线方向。

一般此问题主要是方案设计原因；1.1.2站址附近有其他运营商基站，且施主天线接收其他运营商信号强于需放大信号时，造成输出信号弱，导致原因：双工器为无源滤波，导致部分代外信号进入低噪声放大器，导致低噪声放大器放的ALC（自动增益控制）起控，使低噪放输出的有用射频信号很小，所以导致直放站输出功率较弱；解决方法：调整低噪声放大器的ALC，使ALC的起控点调高，使有用信号输出功率增高；其他运营商信号需放大的运营商信号1.1.3 模块故障造成此问题，解决方法更换故障模块；（射频指标：一般低噪放输入要求－50dBm，低噪放输出－7dBm 电器指标：低噪放、选频器＋12V，功放模块＋24V或27V）1.2通话质量差1 .2 .1室外基站宏蜂窝基站扩容，使选取频点少于室外宏蜂窝频点。

解决方法：更改频点或设备扩容；1.2.2 室外基站改频，使选频器与室外基站频点不一致，造成通话质量差；1.2.3 施主天线接收处通话质量较差，降低或更改施主天线位置（一般此问题为方案设计缺陷）；1.2.4 因选频器损坏，造成一个或两个频点失锁，造成通话质量较差；1.2.5选频模块增益不一致，造成频点间输出功率不一致，造成通话质量较差（影响设备带内平坦度指标），解决方法：用信号源及频谱仪调整选频模块A TT，使各选频器输出功率一致；2．移频直放站2．1移频直放站分类：（1）移频选频直放站：对GSM和EGSM整个带宽进行搬移, 采用1800M或1500MHz频率作为传输载体，对其它频点有抑制作用，适用于无移频频点的地区使用；（2）移频选带直放站：对GSM和EGSM整个带宽进行搬移, 采用1800M或1500MHz频率作为传输载体，对其它频点无抑制作用，适用于无1800M或1500MHz的频率地区；（3）交叉移频直放站：传输频率采用1800MHz或其他频率，每个载频单独设置，可以将GSM和EGSM任意一个频点搬移到传输频率的任意一个载频上进行传输。

直放站常见故障处理直放站常见故障处理1．设备的常见故障有以下几种：电源、增益低、功率低、频偏、监控| }室外直放站常见的问题有：1、输出功率不够输出功率不够通常有以下几个原因施主信号小、施主基站与直放站之间有阻挡、施主天线方位错、信号杂多、前端饱和（信号多但有能区分）(r（cdma）直放站输出功率调试时输出较大，在用户增加时，可能测试到导频功率变小2、增益无法调整主要原因有是前端饱和3、自激2隔离度不够：一般要求系统的隔离度大于直放站增益15dBm弱信号：同样站点隔离距离，强信号通常不会自激，弱信号很容易就会自激。

4、上下行不平衡/上下行不平衡主要表现在手机的发射功率大，接入网络困难，接入网络时间长。

室外正常，室内通话困难覆盖范围过大|要求上下增益差不超过3-5dB5、上行底噪过大上行底噪大，主要是离基站较近，增益太大。

通过增益可以使底噪下降6、基站参数调整基站进行天线方位、载频调整（选频站）后，使得直放站接收信号发生改变，造成直放站工作不正常。

7、干扰基站联通cdma与gsm共站，造成cdma直放站对gsm基站的扰。

早期出现过类似的问题。

（联通）直放站对移动基站的干扰，主要是直放站的施主天线正对100M内的基站接收天线。

室外直放站主要是问题来自于选点和调试两个方面。

2．直放站故障处理的流程是否停电是否基站故障检查直放站电源是否正常,保险管是否熔断检查直放站输入输出是否正常检查天馈和接头|检查直放站没信号或信号弱（覆盖不好）|重点：干扰通话质量差掉话上线难没信号或信号弱（覆盖不好）检查市电（排除停电）基站是否有故障（排除导频信号）|检查直放站电源`选频模块低噪和功放干扰上行增益过大上行低噪或功放损坏杂散信号过大通话质量差上行还是下行上行增益过低覆盖是否良好直放站噪声是否过大频率是否偏移掉话是否接头接触不良是否有切换频点是否正确是否有邻频或互调干扰上线难上行增益低上下行不平衡上行低噪或功放故障基站容量不够直放站工程安装时常见问题解答1）直放站覆盖区域内，手机接收场强很好，但无法拨打电话这个问题分析有几种可能：1施主信号是否正常；2输入信号不能太强，范围大概在-60dBm 至-35dBm之间；3施主、重发天线的隔离度是否能满足要求，有没有自激现象；4调整设备时上下行链路是否平衡，重新调整上下行增益；5对于光纤直放站要考虑时延的问题，基站的搜索窗是否够大，对于GSM设备要考虑TA值的设置；6查看设备上行链路是否正常2）放站输出功率很小，无法满足覆盖要求分析：1输入信号强度是否符合设备增益要求；2下行增益调节范围是否标准；3 ALC开关是否起控，将ALC关闭，看看输出功率是否正常；4测试设备下行链路模块是否正常3）本地监控无法与设备通讯分析：1检查监控板供电是否正常；2检查监控软件的版本是否正确；3光纤直放站要检查主、从机光输出功率是否正常，光路损耗是否正常，光收发模块是否正常；4检查监控板的CPU程序和EPLD程序版本是否正确；5如果以上检查没有发现异常，更换监控板4）功率指示不准分析：1检测直放站直放站功放输出到监控的线缆是否连接好；2直放站的使用电磁环境复杂，现场电磁环境下的功率指示可能与生产测试时加纯净的信道信号差异较大，功率指示会有差异；3现场可微调监控板上的电位器JW3(上行)、JW5(下行)。

1.1.1 GSM干线直放站常见故障分析A.直放站覆盖天线附近信号弱1.检查设备是否正常供电，查看监控板的数码管是否点亮。

2.检查电源模块输出+9V和+27V是否正常，用万用表测量。

3.下行功放模块是否有问题。

可用手摸其表面，若其温度和机箱内温度无明显差异，则该功放有问题。

4.检查下行路径的射频电缆，是否有松动﹑接触不良。

5.查询基站的所用扇区是否正常工作。

B.直放站覆盖区下行信号正常，但无法接入网络1.是否为上行过弱或过强。

2.是否上下行不平衡等；3.调整基站的接入信道搜索窗口。

C.监控短消息无法发送1.经常发不出去：可能原因1：短信息中心号码设置不对解决措施：确认短信息中心的号码是否正确可能原因2：发送太快解决措施：等待发送短信成功与否的提示信息后才发送新的短信。

可能原因3：不很明确，有可能是没有开通该业务（短信业务）解决措施：将SIM取出放到手机里面发送短消息，如果也不能发送短消息，则最大的可能是该SIM没有开通该网络（GSM，GSM，GRPS中的一种）的短消息功能。

请确认是否开通短消息功能。

2.偶尔发不出去：可能是网络拥塞，属正常情况。

D.监控软件串口直连超时可能原因1：串口不对解决措施：确认选择串口可能原因2：连接方式不对解决措施：确认连接方式可能原因3：串口坏解决措施：更换串口可能原因4：串口线坏解决措施：更换串口线。

可能原因5：监控单元单片机死机解决措施：复位。

E.设备常见故障1.1.2 GSM无线直放站常见故障分析A.案例一1.故障现象某铁路覆盖工程，在开通后存在通话不正常的现象，并且与机房联系后，反映对基站产生了一定的干扰。

2.故障分析由于产生干扰的几个点离基站都比较近，施主天线接收信号很强，空间损耗较小，因此设备出厂指标可能并不适用，从而上行底噪不能满足到达基站后小于-120的要求。

3.解决措施要解决上行底噪的干扰问题，只要将到达基站的上行底噪减小即可，而到达基站的上行底噪只能由两个方面的因素来决定。
