碳钢化学镀镍工艺研究

化学镀镍实验报告化学镀镍实验报告一、实验目的本次实验的目的是通过化学方法对金属表面进行镀镍处理，探究镀镍的原理及影响因素，并观察不同条件下的镀镍效果。

二、实验原理化学镀镍是利用电解液中的镍离子在电流作用下还原到金属表面，形成一层均匀、致密的镍层的过程。

其原理主要包括以下几个方面：1. 镀液的组成：镀液一般由镍盐、酸性物质和添加剂组成。

镍盐提供镍离子，酸性物质调节溶液的酸碱度，添加剂则用于调节镀液的性能，如增加镀液的导电性、改善镀层的质量等。

2. 镀液的电解过程：在电解槽中，阳极是镍片，阴极是需要镀镍的金属。

当外加电源施加电流后，阳极上的镍片溶解成镍离子，并在电解槽中游离。

而金属阴极表面则发生还原反应，将镍离子还原成镍金属，并在金属表面生成一层镍层。

3. 镀液的条件：镀液的温度、pH值、镀液中的镍离子浓度以及电流密度等条件都会对镀层的质量和形貌产生影响。

合适的条件能够得到均匀、致密的镀层，而不合适的条件则可能导致镀层不均匀、孔洞较多。

三、实验步骤1. 实验前准备：清洗金属试样，去除表面的油污和氧化物，保证试样表面干净。

2. 镀液的配制：按照一定比例将镍盐、酸性物质和添加剂溶解在适量的水中，搅拌均匀。

注意控制镀液的pH值和浓度。

3. 实验操作：将金属试样作为阴极，与阳极（镍片）一起放入电解槽中，保证试样与阳极的距离适当。

调节电源，使电流通过试样，开始镀镍反应。

4. 观察实验现象：实验过程中，观察金属试样表面的变化情况。

注意观察镀层的均匀性、光泽度以及有无孔洞等。

5. 实验结束：实验一定时间后，关闭电源，取出试样，用水冲洗干净，再用酒精擦拭试样表面，使其干燥。

四、实验结果与分析通过实验观察，我们可以得出以下结论：1. 镀液的浓度：镀液中镍离子的浓度越高，镀层的厚度也会增加，但过高的浓度可能会导致镀层不均匀。

因此，在实验中需要控制好镀液的浓度。

2. 镀液的pH值：镀液的pH值对镀层的质量和形貌有很大影响。

【关键字】技术化学镀镍配方成分分析，镀镍原理及工艺技术导读：本文详细介绍了化学镍的研究背景，分类，原理及工艺等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

禾川化学引进国外配方破译技术，专业从事化学镍成分分析、配方复原、研发外包服务，为化学镍相关企业提供一整套配方技术解决方案。

一、背景化学镀镍也叫做无电解镀镍，是在含有特定金属盐和复原剂的溶液中进行自催化反应，析出金属并在基材表面沉积形成表面金属镀层的一种优良的成膜技术。

化学镀镍工艺简便，成本低廉，镀层厚度均匀，可大面积涂覆，镀层可焊姓良好，若配合适当的前处理工艺，可以在高强铝合金和超细晶铝合金等材料上获得性能良好的镀层，因此在表面工程和精细加工领域得到了广泛应用。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、化学镀工艺化学镀工艺流程为：试样打磨-清洗-封孔-布轮抛光-化学除油-水洗-硝酸除锈-水洗-活化-化学镀-水洗-钝化-水洗-热水封闭-吹干。

图1 化学镀的工艺流程图三、化学镀镍分类化学镀镍的分类方法种类多种多样，采用不同的分类规则就有不同的分类法。

四、化学镀镍原理目前以次亚磷酸盐为复原剂的化学镀镍的自催化沉积反应，已经提出的理论有羟基-镍离子配位理论、氢化物理论、电化学理论和原子氢态理论等，其中以原子氢态理论得到最为广泛的认同。

该理论认为复原镍的物质实质上就是原子氢。

在以次亚磷酸盐为复原剂复原Ni2+时，可以以下式子表示其总反应：3NaH2PO2+3H2O+NiSO4→3NaH2PO3+H2SO4+2H2+Ni（1）也可表达为：Ni2++H2PO2-+H2O→H2PO3-+2H++Ni（2）其过程可分为以下四步：首先，加热化学沉积镍-磷合金镀液，此时镀液并未马上反应，而是金属首先进行催化，H2PO2-在水溶液中发生脱氧生成了H2PO3-，同时释放出原子态活性氢。

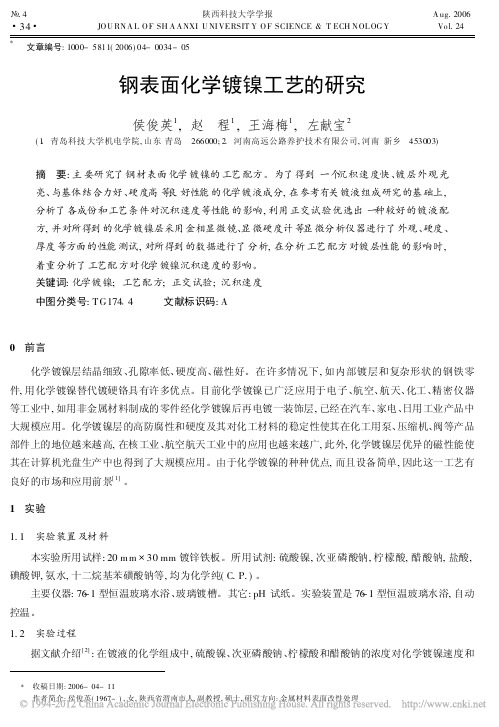

.4 陕西科技大学学报 A ug.2006 34 JO U RN A L O F SH A A NXI U NI VERSIT Y O F SCIENCE&T ECH N OL OG Y Vo l.24 * 文章编号:1000-5811(2006)04-0034-05钢表面化学镀镍工艺的研究侯俊英1,赵 程1,王海梅1,左献宝2(1 青岛科技大学机电学院,山东青岛 266000;2 河南高远公路养护技术有限公司,河南新乡 453003)摘 要:主要研究了钢材表面化学镀镍的工艺配方。

为了得到一个沉积速度快、镀层外观光亮、与基体结合力好、硬度高等良好性能的化学镀液成分,在参考有关镀液组成研究的基础上,分析了各成份和工艺条件对沉积速度等性能的影响,利用正交试验优选出一种较好的镀液配方,并对所得到的化学镀镍层采用金相显微镜、显微硬度计等显微分析仪器进行了外观、硬度、厚度等方面的性能测试,对所得到的数据进行了分析,在分析工艺配方对镀层性能的影响时,着重分析了工艺配方对化学镀镍沉积速度的影响。

关键词:化学镀镍;工艺配方;正交试验;沉积速度中图分类号:TG174 4 文献标识码:A0 前言化学镀镍层结晶细致、孔隙率低、硬度高、磁性好。

在许多情况下,如内部镀层和复杂形状的钢铁零件,用化学镀镍替代镀硬铬具有许多优点。

目前化学镀镍已广泛应用于电子、航空、航天、化工、精密仪器等工业中,如用非金属材料制成的零件经化学镀镍后再电镀一装饰层,已经在汽车、家电、日用工业产品中大规模应用。

化学镀镍层的高防腐性和硬度及其对化工材料的稳定性使其在化工用泵、压缩机、阀等产品部件上的地位越来越高,在核工业、航空航天工业中的应用也越来越广,此外,化学镀镍层优异的磁性能使其在计算机光盘生产中也得到了大规模应用。

由于化学镀镍的种种优点,而且设备简单,因此这一工艺有良好的市场和应用前景[1]。

1 实验1.1 实验装置及材料本实验所用试样:20m m 30mm镀锌铁板。

化学镀Ni-P合金工艺方法是一种常见的表面处理工艺，它可以显著改善钢材的耐蚀性、耐磨性和耐疲劳性。

对于高强度钢材来说，化学镀Ni-P合金工艺显得尤为重要，因为它可以有效提高钢材的使用寿命和性能稳定性。

本文将针对适用于高强度钢的化学镀Ni-P合金工艺方法展开详细介绍。

一、工艺原理化学镀Ni-P合金工艺是通过在钢材表面沉积一层Ni-P合金涂层来实现对钢材表面性能的改善。

在化学镀过程中，钢材作为阴极，镀液中的镍盐和磷酸盐则作为阳极，通过电化学反应在钢材表面沉积出Ni-P合金层。

Ni-P合金层的成分可以根据需要进行调节，通常可以控制磷的含量，从而调节合金层的硬度、耐蚀性等性能。

二、工艺流程1. 预处理：将钢材表面进行除油、除锈、酸洗等处理，以确保钢材表面干净、光滑，有利于镀涂层的附着力和质量。

2. 化学镀涂：将预处理后的钢材浸泡在镀液中，作为阴极进行电镀。

镀液中通常含有镍盐、磷酸盐等主要成分，同时还会加入一些添加剂，如稳定剂、增溶剂等，以调节镀层的成分和性能。

3. 清洗和干燥：将镀涂后的钢材进行清洗、烘干等处理，以确保镀层表面的干净和光滑。

4. 热处理：对镀涂后的钢材进行热处理，以提高合金层的结晶度和硬度，进一步改善钢材的性能。

三、工艺优点1. 良好的耐蚀性：镀Ni-P合金层可以有效阻隔钢材表面与外界介质的接触，提高钢材的抗腐蚀性能。

2. 优秀的耐磨性：Ni-P合金层的硬度较高，可以有效提高钢材的耐磨性，延长使用寿命。

3. 良好的光洁度：化学镀Ni-P合金工艺可以在钢材表面形成光滑、均匀的镀层，提高钢材的外观质量。

4. 镀涂层可调性好：可以根据需要调节合金层的成分和厚度，以适应不同的使用环境和要求。

四、工艺应用1. 汽车零部件：汽车发动机缸套、气门、传动轴等零部件往往需要具备良好的耐磨和耐蚀性，化学镀Ni-P合金工艺可以满足这些零部件的性能要求。

2. 航空航天领域：对于飞机发动机、导弹部件等需要高强度和耐高温性能的零部件，化学镀Ni-P合金工艺也广泛应用。

碳钢化学镀镍工艺研究碳钢化学镀镍是一种常用的表面处理技术，能够在碳钢表面形成一层均匀、致密、具有良好耐腐蚀性能的镀镍层，从而提高碳钢的耐蚀性和机械性能。

在碳钢化学镀镍工艺研究中，主要包括前处理、镀液配方、电镀参数和后处理等方面。

首先，碳钢化学镀镍的前处理是确保镍镀层能够牢固附着在碳钢表面的重要步骤。

前处理主要包括去油、除锈和表面活化等。

去油是通过碱性溶剂或表面活性剂去除油、脂和污垢。

除锈通常采用酸性溶液，如盐酸或硫酸，去除碳钢表面的氧化铁皮。

表面活化是通过酸洗或电解方法，去除氧化膜，提高表面粗糙度，以利于镍镀层的附着力。

其次，镀液配方对于碳钢化学镀镍的质量和性能起到关键作用。

镀液的主要成分包括镍盐、酸、络合剂和添加剂等。

镍盐通常选择硫酸镍或氯化镍，作为镀液的镍源。

酸的选择通常是硫酸、硝酸或醋酸等，以调节镀液的pH值。

络合剂是增强镀液中镀镍离子稳定性和镀层均匀性的重要成分。

添加剂的选择通常根据不同的要求，如改善光亮度、增强附着力等。

在电镀参数方面，包括温度、电流密度和镀液搅拌速度等。

温度对镀层的致密性和附着力有重要影响。

温度过低会导致镀层孔隙度增加，附着性下降。

电流密度是控制镀层厚度和均匀性的重要参数。

适宜的电流密度可以提高镀层厚度，但过高会产生应力和孔洞。

镀液搅拌速度会影响镀层的均匀性和光亮度。

最后，碳钢化学镀镍后需要进行适当的后处理，以提高镀层的性能。

后处理主要包括清洗和退火。

清洗可以去除镀液残留和不良杂质，保持镀层的光亮度和一致性。

退火能够消除镀层内部应力，提高其耐腐蚀性能和机械性能。

综上所述，碳钢化学镀镍工艺研究的关键点包括前处理、镀液配方、电镀参数和后处理等方面。

这些步骤的合理选择和控制，能够得到质量良好、性能稳定的碳钢化学镀镍层。

对于碳钢产品的耐蚀性和机械性能提升具有重要意义。

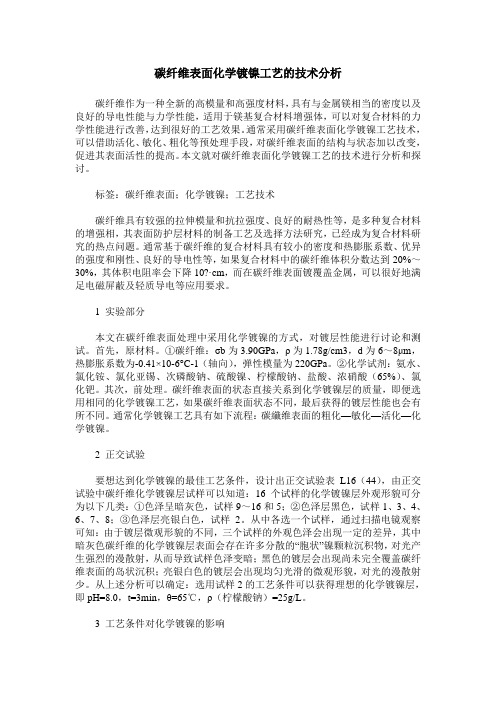

碳纤维表面化学镀镍工艺的技术分析碳纤维作为一种全新的高模量和高强度材料，具有与金属镁相当的密度以及良好的导电性能与力学性能，适用于镁基复合材料增强体，可以对复合材料的力学性能进行改善，达到很好的工艺效果。

通常采用碳纤维表面化学镀镍工艺技术，可以借助活化、敏化、粗化等预处理手段，对碳纤维表面的结构与状态加以改变，促进其表面活性的提高。

本文就对碳纤维表面化学镀镍工艺的技术进行分析和探讨。

标签：碳纤维表面；化学镀镍；工艺技术碳纤维具有较强的拉伸模量和抗拉强度、良好的耐热性等，是多种复合材料的增强相，其表面防护层材料的制备工艺及选择方法研究，已经成为复合材料研究的热点问题。

通常基于碳纤维的复合材料具有较小的密度和热膨胀系数、优异的强度和刚性、良好的导电性等，如果复合材料中的碳纤维体积分数达到20%～30%，其体积电阻率会下降10?·cm，而在碳纤维表面镀覆盖金属，可以很好地满足电磁屏蔽及轻质导电等应用要求。

1 实验部分本文在碳纤维表面处理中采用化学镀镍的方式，对镀层性能进行讨论和测试。

首先，原材料。

①碳纤维：σb为3.90GPa，ρ为1.78g/cm3，d为6～8μm，热膨胀系数为-0.41×10-6°C-1（轴向），弹性模量为220GPa。

②化学试剂：氨水、氯化铵、氯化亚锡、次磷酸钠、硫酸镍、柠檬酸钠、盐酸、浓硝酸（65%）、氯化钯。

其次，前处理。

碳纤维表面的状态直接关系到化学镀镍层的质量，即便选用相同的化学镀镍工艺，如果碳纤维表面状态不同，最后获得的镀层性能也会有所不同。

通常化学镀镍工艺具有如下流程：碳纖维表面的粗化—敏化—活化—化学镀镍。

2 正交试验要想达到化学镀镍的最佳工艺条件，设计出正交试验表L16（44），由正交试验中碳纤维化学镀镍层试样可以知道：16个试样的化学镀镍层外观形貌可分为以下几类：①色泽呈暗灰色，试样9～16和5；②色泽层黑色，试样1、3、4、6、7、8；③色泽层亮银白色，试样2。

本科毕业论文（设计）论文题目：碳钢化学镀镍主盐和还原剂的优化（均匀设计法）学生姓名：所在院系：机电学院所学专业：机电技术教育导师姓名：完成时间:摘要本文介绍了国内外化学镀和化学镀镍技术的特点和发展历史。

通过在碳钢试样上进行化学镀镍试验,获得各因素不同水平条件下的镀速，分析了镀液中各成分的作用及影响镀速的各因素。

为研究化学镀镍沉积速度最佳工艺条件，在参考有关镀液组成研究的基础上，通过均匀设计的方法按4因子，15水平，15次试验构成均匀设计表进行化学镀镍试验，试验结果用计算机软件进行多项式回归分析统计处理，得到了多项式回归方程，对该方程进行单纯形法寻优处理，优化出一种较好的镀液配方：硫酸镍35g/L，次磷酸钠35g/L，乳酸15g/L，柠檬酸2g/L 时，最高镀速达到28.8(±3.47) μm/h，使试验结果达到最优化，经过试验验证的最后结果μm/h，与计算机优化的结果基本相符。

关键词：化学镀镍，均匀设计，镀速Optimization of main salt and reducing agent aboutelectroless Ni-P plating on carbon stell(Uniform design)AbstractThis paper introduces the domestic and foreign chemical nickel plating and chemical characteristics and the development of technology history. Carbon steel substrate by electroless nickel plating on the tests, different levels of access to the various factors under the conditions of plating rate, plating bath analysis of the role of the various components of the plating rate and its impact factors. Study of electroless nickel deposition rate optimum conditions, in reference to the plating solution on the basis of the composition, through the uniform design method based on factor 4, 15 levels, 15 tests constitute a uniform design table of electroless nickel plating trial results using computer software to deal with polynomial regression analysis of statistics, by the composite index and the factors of polynomial regression equations, the equation is simple to deal with optimization, optimization of a better solution formula: Nickel sulfate 35g / L, sodium hypophosphite 35g / L, lactic acid 15g / L, citric acid 2g / L, the plating rate to achieve the highest 28.8(±3.47) μm/h, the results of the tests is μm/h to achieve the best optimization, after the final results of tests with the computer optimization consistent with the results.Keywords: Electroless nickel plating, Uniform designs, Plating rate目录1 前言 (1)1.1化学镀和化学镀镍技术的特点和概况 (1)1.2化学镀镍的基本原理 (2)1.2.1 原子氢态理论 (2)1.2.2 电化学理论 (2)2 试验过程 (3)2.1主要试剂和仪器 (3)2.2工艺流程 (3)2.3化学镀镍前处理 (3)2.3.1 镀覆前处理的目的 (3)2.3.2 除油 (4)2.3.3 除锈 (4)2.3.4 清洗 (5)化学镀镍溶液配制 (5)2.4.1 化学镀镍溶液的组成及作用 (5)2.4.2 化学镀镍溶液的配制 (5)2.5施镀 (6)2.6镀后处理 (7)3 实验结果分析与处理 (7)3.1试验结果 (7)3.2影响镀液沉积速率的因素 (8)镍盐 (8)3.2.2 还原剂 (9)络合剂 (9)3.2.4 其他各种因素对镀速的影响 (10)3.3均匀设计法确定化学镀镍液的最佳工艺条件 (10)3.4结论 (15)致谢 (15)参考文献 (16)1 前言1.1 化学镀和化学镀镍技术的特点和概况随着科技的发展，各种新材料层出不穷，化学镀为了适应这种发展的需要，所涉及的基体材料已由钢铁扩展到了不锈钢、铝及铝合金、塑料、玻璃、陶瓷等，而且应用的基体形状由比较规则的块体、板材发展到了各种不规则的微粒[1]，从而进一步地拓宽了化学镀的研究领域。

碳钢化学镀镍工艺研究-开题报告本科生毕业论文,设计,开题报告题目名称碳钢化学镀镍工艺研究学生姓名专业机教学号指导教师姓名所学专业材料加工职称完成期限一、一、选题的目的意义化学镀镍技术是采用金属盐和还原剂,在材料表面上发生自催化反应获得镀层的方法。

化学镀与电镀相比具有许多优点:以往煤矿综采支架上用的立柱、千斤顶、油缸的防腐均采用镀铬及镀锌,由于受几何形状的影响,只能对活塞杆、活塞、导向套等简单部件进行电镀,稍微复杂一点的内孔、沟槽就很难采用电镀的方法来解决防腐问题,且镀液废水对环境污染严重。

化学镀镍在以往煤矿综采支架油缸上还未使用过,也不敢轻易变更防腐工艺。

通过实际考察和检验,该方法完全可行,只要对产品镀层的质量严格控制,完全能保证产品的使用性能。

由于化学镀镍层具有优秀的均匀性、硬度、耐磨和耐蚀性等综合物理化学性能～该项技术已经得到广泛应用～目前几乎难以找到一个工业不采用化学镀镍技术。

二、国内外研究综述80年代～欧美等工业化国家在化学镀技术的研究～开发和应用得到了飞跃发展～平均每年有15–20%表面处理技术转为使用化学镀技术～使金属表面得到更大的发展～并促使化学镀技术进入成熟时期。

为了满足复杂的工艺要求～解决更尖端的技术难题～化学镀技术不断发展～引入多种合金镀层的化学复合技术～即三元化学镀或多元化学镀技术～得到了一些成果。

化学镀技术由于工艺本身的特点和优异性能～用途相当广泛。

中国在80年代才开始在化学镀方面进行探讨～国家在1992年分布了国家标准,GB/T13913—92,～称之为自催化镍—磷镀层。

中国已将化学镀技术广泛用在汽车工业、石油化工行业、机械电子、纺织、印刷、食品机械、航空航太、军事工业等各种行业～由于电子电脑、通讯等高科技产品的应用和迅速发展～为化学镀提供了广阔的市场。

2000年以后～一方面由于国家注重环保～另一方面中国的工业发展了对金属表面处理要求提高了～加快了化学镀这一技术的发展～国家的高新技术目录也新增了化学镀。
