第 6 章 釉..
- 格式:ppt
- 大小:621.50 KB
- 文档页数:63

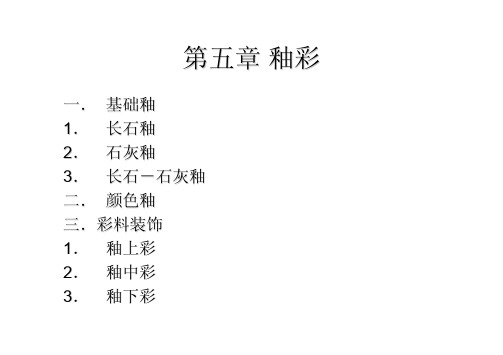

第五章釉彩一.基础釉1.长石釉2.石灰釉3.长石-石灰釉二.颜色釉三.彩料装饰1.釉上彩2.釉中彩3.釉下彩长石-石灰混合釉•我国古代最初都是石灰釉,自唐宋以后,为改善釉的性能开始在釉中引入长石,即引入部分K2O及Na2O作为助熔剂。
•在釉式碱性氧化物中,CaO摩尔数≥0.7~0.8(约相当于CaO质量百分含量≥10%~13%)时则属于石灰釉;而当CaO <10%, R2O >3%时则属于长石-石灰混合釉。
目前应用最为广泛的仍是长石-石灰混合釉。
•长石-石灰混合釉使用的原料及应用范围与石灰釉相同,具有与石灰釉相近的优点,高温粘度小,釉层弹性好,透光性强,光泽好,机械强度高,外观有刚硬感,膨胀系数低,但在一定程度上克服了石灰釉的缺点,如适当拓宽了烧成范围。
颜色釉•颜色釉,在釉中加上某种氧化金属,焙烧后,就会显现某种固有色泽,故称“颜色釉”。
釉料中加入不同的金属氧化物为着色剂,在一定温度与气氛中烧成,会呈现不同色泽的釉,成为颜色釉。
•按烧成后外观特征分类,可分为单色釉、复色釉(花釉)、裂纹釉、无光釉、结晶釉等.。
传统颜色釉有:多种氧化物发色的唐三彩;以铁为着色剂的青釉;以铜为着色剂的红釉;以钴为着色剂的蓝釉。
历史上,许多时代都有颜色釉的杰出代表作,如宋代的青釉和钧红,明代的霁红,清代的郎窑红、乌金釉、茶叶末釉等。
清代钧红罐乌金釉配方:乌金土 33.59%瑶里釉果 32.34%祁门瓷石 16.17%釉灰渣 17.90%实验式:0.772 CaO0.056 MgO 0.008 TiO 20.084 Na 2O 0.481 Al 2O 3 4.018SiO 20.088 K 2O添加剂: 0.0096 Fe 2O 3,0.0201CaO ,0.0033TiO 2,0.00019P 2O5约1300o C 还原气氛烧成釉上彩•釉上彩是在釉烧过的陶瓷釉面上通过不同的方法进行彩饰,然后在700-900o C温度下进行彩烤,使产品表面具有彩色画面的一种装饰方法。
第二章牙的发育第一节牙胚的发生和分化牙板的发生:在胚胎第5周,原口腔上皮局部增生形成原发性上皮带。
上皮带继续增生分裂,在唇(颊)侧形成前庭板,在舌侧形成牙板。
一、成釉器的发育(一)蕾状期:(二)帽状期:此时的成釉器分化成三层细胞:外釉上皮层;内釉上皮层和星网状层。
(三)钟状期:此期的成釉器分化为四层:外釉上皮层;内釉上皮层;星网状层;中间层。
1.外釉上皮层:是一层立方上皮,借牙板与口腔上皮相连。
外釉上皮与内釉上皮相连处称为颈环。
2.内釉上皮层:由单层上皮细胞组成,排列在成釉器的凹面的基底膜上,与牙乳头相邻。
3.星网状层:位于内外釉上皮之间。
细胞呈星形,有较长的突起。
细胞间充满富含蛋白的粘液样液体,有营养保护作用。
4.中间层:在内釉上皮与星网状层之间的2~3层扁平细胞。
与釉质形成有关。
二、牙乳头牙乳头是决定牙形态的重要因素。
并形成牙髓和牙本质,也形成成牙本质细胞三、牙囊牙囊发育成牙骨质,牙周膜和固有牙槽骨。
第二节牙体组织的形成一、牙本质的形成在成釉细胞的诱导下,牙乳头的间充质细胞分化为成牙本质细胞。
二、釉质的形成釉质矿化分四期:I:基质含达矿化总量30%的矿物盐。
II:矿化从釉质表面开始,向深层扩散。
III:由最内层向表层矿化。
IV:外层釉质很快矿化,且矿化度最高。
釉质的矿化方式是:矿物盐沉积在基质中,同时水和蛋白从釉质中被吸收。
最后使釉质达到96%的矿化程度。
三、牙髓的形成当牙乳头周围有牙本质形成时,牙髓的未分化的间充质细胞分化为牙髓细胞。
四、牙根的形成五、牙周组织的形成(一)牙骨质的形成:原发性牙骨质是无细胞的,覆盖在牙根冠方2/3处。
继发性牙骨质是细胞牙骨质,覆盖在根尖侧的2/3区域。
(二)牙周膜的发育(三)牙槽骨的形成随牙周膜的形成,在骨隐窝壁上的细胞分化为成骨细胞,形成新骨。
第三章牙体组织第一节釉质覆盖于牙冠表面的一层硬组织,颜色为乳白色或淡黄色。
在切牙的切缘处厚约2mm,磨牙牙尖处厚约2.5mm。
第六章艺术釉•艺术釉是在颜色釉的基础上,采用专门的工艺方法,以增加釉面艺术效果的一类釉。
它广泛应用于装饰日用陶瓷、艺术瓷和建筑陶瓷,增加了陶瓷产品的艺术感染力和附加值。
•艺术釉主要有以下种类:乳浊釉、无光釉、结晶釉、金属光泽釉、裂纹釉、变色釉等。
乳浊釉元代乳浊釉里红鸟食罐乳浊釉洗盘现代座便器唐代婺州窑乳浊釉青瓷乳浊釉的作用:一方面产生乳浊的艺术效果,另一方面可以对坯体的杂色和缺陷起遮盖作用。
乳浊釉•乳浊机理:•透明釉层中存在着密度与釉玻璃不同的微小的晶粒、分相液滴或微小气泡时,入射到透明釉层中的光线被散射或漫反射后,方向发生,从视觉上看表现为透明釉的透明度降低,釉层呈乳浊状,即为乳浊釉。
晶体物质与釉的折射率相差越大,乳浊效果越明显。
乳浊釉乳浊釉的晶粒尺寸大约为1-3µm或者更小锡乳浊釉•主要以工业二氧化锡为乳浊剂。
SnO2在釉熔体中溶解度很小(0.6-0.9%),溶解后不易析出,因此具有以下特点:–SnO2总是以原始加入的悬浮粒子形式发生乳浊作用,因此对基础釉的组成无特殊要求,可以在各种釉中使用。
–二氧化锡乳浊剂在各种釉中均可以以球磨混料方式配置,无需制成熔块。
–乳浊剂的尺寸要求很细,粒径应在0.4-0.7µm。
–强氧化气氛下烧成,SnO2容易被还原成SnO和单质Sn,溶解于硅酸盐熔体中而失去乳浊效果。
锆乳浊釉•目前使用最广泛的乳浊釉,成本比锡釉低,性能比钛釉稳定。
•可以直接加入生料中,也可以用含锆的乳浊剂溶解后析出。
•锆釉机械强度和化学稳定性都很高,对烧成气氛的变化适应性很强。
•常用乳浊剂有ZrO 2和ZrSiO 4,也用ZnO 、CaO 、MgO 、BaO 与ZrO 2形成MZrO 3形式的化合物加入。
不论以何种含锆化合物作为乳浊剂,烧成后起乳浊作用的只有ZrSiO 4和ZrO 2两种晶相。
•锆釉的高温粘度较大,容易产生针孔、波纹、滚釉等缺陷。
锆乳浊釉•实际生产中对ZrSiO4粒度的要求:–配入熔块料中使用时,希望ZrSiO4完全熔解,一般要求过250目筛,即最大粒子<63µm–直接配入釉中使用,一方面起乳浊作用,另一方面可以提高釉的机械强度,特别是耐磨性能。
