汽轮机基础知识技术问答1.什么足调节汽门的重叠度？为什么必须有重叠度？采用喷嘴调节的汽轮机，一般都有几个调节汽门。
当前一个调节汽门尚未完全开启时，就让后一个调节汽门开启，即称调节汽门具有一定的重叠度。
调节汽门的重叠度通常为功％左右，也就是说，前一个调节汽门开启到阀后压力为阀前压力的90 ％左右时，后一个调节汽门随即开启。
如果调节汽门没有重叠度，执行机构的特性曲线就有波折，这时调节系统的静态特性也就不是一根平滑的曲线，这样的调节系统就不能平稳地工作，所以调节汽门必须要有重叠度。
2.什么叫调节系统速度变动率？对速度变动率有何要求了从调节系统静态特性曲线可以看到，单机运行从空负荷到额定负荷，汽轮机的转速由n 2降低至n1，该转速变化值与额定转速n0之比称之为速度变动率，以δ表示δ=n1-n2/n0×100%δ较小的调节系统具有负荷变化灵活的优点，适用于担负调频负荷的机组；云较大的调节系统负荷稳定性好，适用于担负基本负荷的机组；沙太大，则甩负荷时机组易超速；占太小调节系统可能出现晃动，故一般取4 % -6 ％。
速度变动率与静态特性曲线有关，曲线越陡，则速度变动率越大，反之则应越小。
3.什么是调节系统的迟缓率？调节系统在动作过程中阻力，同时由于部件的间隙必须克服各活动部件内的摩擦重叠度等影响，使静态特性在升速和降速时并不相同，变成两条几乎平行的曲线。
换句话说，必须使转速多变化一定数值，将阻力、间隙克服后，调节汽门反方向动作才刚刚开始。
同一负荷下可能的最大转速变动△n ，和额定转速n0之比叫做迟缓率（又称为不灵敏度）, 通常用字母ε表示ε=△n/n0×100%4.调节系统迟缓率过大，对汽轮机运行有什么影响？调节系统迟缓率过大造成对汽轮机运行的影响有：( l ）在汽轮机空负荷时；由于调节系统迟缓率过大，将引起汽轮机的转速不稳定，从而使并列困难。
( 2 ）汽轮机并网后，由于迟缓率过大，将会引起负荷的摆动。
汽机专业题库一、填空题1、工质应具有良好的＿＿＿＿的性与＿＿＿＿性，此外，还要求工质价廉易得，＿＿＿＿性能稳定，不腐蚀设备无毒等。
答：膨胀；流动；热力。
2、火力发电厂常采用＿＿＿＿为工质。
答：水蒸汽。
3、用来描述和说明工质状况的一些物理量称为工质的＿＿＿＿。
答：状态参数。
4、温度的＿＿＿＿的标示方法，称温标。
答：数值。
5、热力学常用的温标有＿＿＿＿。
答：热力学温标和摄氏温标。
6、热力学温标符号是＿＿＿＿单位是＿＿＿＿。
答：T；K。
7、摄氏温标的符号是＿＿＿＿单位是＿＿＿＿。
答：t；℃8、单位面积上所受到的＿＿＿＿称压力。
答：垂直作用力。
9、压力的符号是＿＿＿＿，国际单位制压力单位以＿＿＿＿表示。
答：P；Pa。
10、1Mpa等于＿＿＿＿Kpa，1Kpa等于＿＿＿＿Pa。
答：103；103。
11、用＿＿＿＿测量压力所得数值称为表压力。
答：压力表。
12、工质的真实压力称为＿＿＿＿。
答：绝对压力。
13、当密闭容器中的压力＿＿＿＿大气压力时，称低于大气压力的部分为真空。
答：低于。
14、真空与大气压力的比值的百分数表示的＿＿＿＿叫真空度。
答：真空。
15、系统中工质所占有的＿＿＿＿称容积。
答：空间。
16、＿＿＿＿的工质所占有的容积称比容。
答：单位质量。
17、单位物量的物质，温度升高（或降低）1℃所加入（或放出）的热量，称为该物体的＿＿＿＿。
答：比热。
18、定量工质在状态变化时容积始终保持＿＿＿＿的过程，称定容过程。
答：不变。
19、工质的状态变化时＿＿＿＿始终保持不变的过程，称定压过程。
答：压力。
20、工质的状态变化时温度保持不变的过程叫＿＿＿＿。
答：等温过程。
21、物质由＿＿＿＿态转变成汽态的过程称汽化。
答：液。
22、液体表面缓慢进行的＿＿＿＿现象称蒸发。
答：汽化。
23、处于动态平衡的＿＿＿＿共存的状态，叫饱和状态。
答：汽水。
24、饱和温度即在饱和状态下所对应的＿＿＿＿，在饱和状态下所对应的＿＿＿＿称饱和压力。
1、操作自动主汽门时应注意哪些事项？1) 主汽门在没有高压油的情况下将无法开启，因此机组启动时各保护装置均应处于正常工作位置，接通高压油路然后才能开启自动主汽门。
2) 当事故停机使主汽门关闭后，如果重新开启主汽门时，必须先将主汽门的手轮旋至全关位置，待机组转速降至危机保安器复位转速以下，挂上危机保安器等保护装置后，方可重新开启自动主汽门，否则无法打开。
2、正常运行中油箱油位降低的原因有那些？1) 油系统压力油管或冷油器铜管泄漏严重。
2) 油箱放油门或油系统非压力油管严重泄漏。
3) 油温降低，油体积缩小。
4) 油箱放过水或滤油机运行。
5) 冷油器铜管轻微泄漏、主汽门操纵座结合面轻微漏油会引起油位缓慢逐日下降。
3、汽轮机为什么设置超速保护装置？汽轮机是高速旋转的设备，转动部分的离心力与转速的平方成正比，即转速增高时，离心力将迅速增加。
当汽轮机转速超过额定转速下应力的1.5倍时，此时不仅转动部件中按紧力配合的部件会发生松动，而且离心力将超过材料所允许的强度使部件损坏。
因此汽轮机设置了超速保护装置，它能在超过额定转速的10％—12％时动作停机，使汽轮机停止运转。
4、汽轮机调节系统各组成机构的作用是什么？汽轮机的调节系统由转速感应机构、传动放大机构、执行机构、和反馈机构组成。
1) 转速感应机构：它能感应转速的变化并将其转变成其他物理量的变化，送至传动放大机构。
2) 传动放大机构：由于转速感应机构产生的信号往往功率太小，不足以直接带动配汽机构，因此，传动放大机构的作用是接受转速感应机构的信号，并加以放大，然后传递给配汽机构，使其动作。
3) 执行机构：它的作用是接受传动放大机构的信号来改变汽轮机的进汽量。
4) 反馈机构：传动放大机构在将转速信号放大传递给配汽机构的同时，还发出一个信号使滑阀复位，油动机活塞停止运动。
这样才能使调节过程稳定。
5、润滑油系统中各油泵的作用是什么？润滑油系统中各油泵的作用是：主油泵多数于汽轮机的转子同轴安装，它应具有流量大、出口压头低、油压稳定的特点。
汽轮机操作问答题1 、在什么情况下应紧急故障停机？在下列况下应紧急故障停机：(1)汽轮发电机组任一轴承振动达紧急停机值。
(2)汽轮发电机组内部有明显的金属摩擦声和撞击声。
(3)汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃。
(4)汽轮发电机组任一轴承断油、冒烟或轴承回油温度突然上升至紧急停机值。
(5)轴封内冒火花。
(6)汽轮机油系统着火，不能很快扑灭，严重威胁机组安全运行。
(7)发电机或励磁机冒烟着火或氢系统发生爆炸。
(8)汽轮机转速升高到危急保安器动作转速（3330r/min）而危急保安器未动作。
(9)汽轮机任一轴承金属温度升高至紧急停机值。
(10) 润滑油压力下降至紧急停机值，虽经启动交直流润滑油泵仍无效。
(11) 汽轮机主油箱油位突降至紧急停机值，虽加油仍无法恢复。
(12) 汽轮机轴向位移达紧急停机值。
(13) 汽轮机胀差达紧急停机值。
2 、叙述汽轮机发生水冲击的现象及运行处理原则。
现象：(1)主蒸汽或再热蒸汽温度直线下降。
(2)蒸汽管道有强烈的水冲击声或振动(3)主汽门、调速汽门的门杆、法兰、轴封处冒白汽或溅出水滴。
(4)负荷下降，机组声音异常，振动加大。
(5)轴向位移增大，推力轴承金属温度升高，胀差减小。
(6)汽机上、下缸金属温差增大或报警。
处理原则：(1)机组发生水冲击，应按破坏真空紧急停机处理。
(2)注意汽机本体及有关蒸汽管道疏水门应开启。
(3)注意监视轴向位移、胀差、推力轴承金属温度、振动等参数。
(4)仔细倾听汽轮发电机内部声音，准确记录惰走时间。
(5)如因加热器、除氧器满水引起汽机进水，应立即关闭其抽汽电动门，解列故障加热器并加强放水。
(6)若汽轮机进水，使高、中压缸各上、下金属温差超标时，应立即破坏真空，紧急停机。
(7)汽机转速到零后，立即投入连续盘车。
(8)投盘车时要特别注意盘车电流是否增大，记录转子偏心度。
转子变形严重或内部动静部分摩擦，盘车盘不动时，严禁强行盘车。

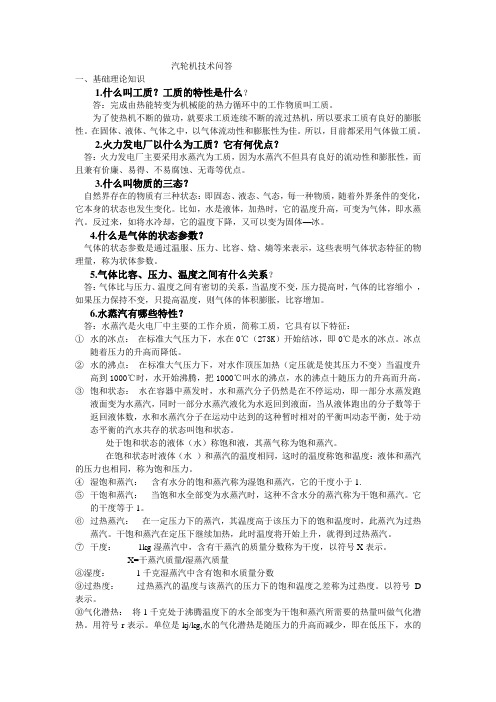

汽轮机技术问答一、基础理论知识1.什么叫工质？工质的特性是什么？答：完成由热能转变为机械能的热力循环中的工作物质叫工质。
为了使热机不断的做功，就要求工质连续不断的流过热机，所以要求工质有良好的膨胀性。
在固体、液体、气体之中，以气体流动性和膨胀性为佳。
所以，目前都采用气体做工质。
2.火力发电厂以什么为工质？它有何优点？答：火力发电厂主要采用水蒸汽为工质，因为水蒸汽不但具有良好的流动性和膨胀性，而且兼有价廉、易得、不易腐蚀、无毒等优点。
3.什么叫物质的三态？自然界存在的物质有三种状态：即固态、液态、气态，每一种物质，随着外界条件的变化，它本身的状态也发生变化。
比如，水是液体，加热时，它的温度升高，可变为气体，即水蒸汽。
反过来，如将水冷却，它的温度下降，又可以变为固体—冰。
4.什么是气体的状态参数？气体的状态参数是通过温服、压力、比容、焓、熵等来表示，这些表明气体状态特征的物理量，称为状体参数。
5.气体比容、压力、温度之间有什么关系？答：气体比与压力、温度之间有密切的关系，当温度不变，压力提高时，气体的比容缩小，如果压力保持不变，只提高温度，则气体的体积膨胀，比容增加。
6.水蒸汽有哪些特性？答：水蒸汽是火电厂中主要的工作介质，简称工质，它具有以下特征：①水的冰点：在标准大气压力下，水在0℃（273K）开始结冰，即0℃是水的冰点。
冰点随着压力的升高而降低。
②水的沸点：在标准大气压力下，对水作顶压加热（定压就是使其压力不变）当温度升高到1000℃时，水开始沸腾，把1000℃叫水的沸点，水的沸点十随压力的升高而升高。
③饱和状态：水在容器中蒸发时，水和蒸汽分子仍然是在不停运动，即一部分水蒸发跑液面变为水蒸汽，同时一部分水蒸汽液化为水返回到液面，当从液体跑出的分子数等于返回液体数，水和水蒸汽分子在运动中达到的这种暂时相对的平衡叫动态平衡，处于动态平衡的汽水共存的状态叫饱和状态。
处于饱和状态的液体（水）称饱和液，其蒸气称为饱和蒸汽。
汽轮机专业基础知识五十问第一篇汽机专业基础知识1.什么是表压力?什么是绝对压力?用压力表测量压力所得的数值,是高于大气压力的数值,即表压力.它指的是在大气压力的基础上测得的压力值.将大气压力计算在内的数值才是压力的真正数值,工程上称这个压力为绝对压力.表压力和绝对压力的关系如下:P表 = P绝 --- B 或 P绝 = P表 + B式中 P表----------工质的表压力P绝----------工质的绝对压力B--------------当时当地的大气压力(近似等于1工程大气压).2.什么是真空?什么是真空度?当密闭容器中的压力低于大气压力时,称低于大气压力的部分为真空.用百分数表示的真空,叫真空度.即:用测得的真空数值除以当地大气压力的数值再化为百分数. 用公式表示:h真空真空度 = --------------×100%h大气3.什么是经济真空? 什么是极限真空?所谓经济真空是提高真空使汽轮发电机增加的负荷与循环水泵多消耗的电功率之差为最大时的真空.如真空再继续提高,由于汽轮机末级喷嘴的膨胀能力已达极限,汽轮机的功率不再增加,此时真空称为极限真空.4.气体的比容与压力、温度有什么关系?气体的比容与压力、温度有密切的关系,当温度不变,压力提高时,气体的比容缩小；如果压力保持不变,只提高温度,则气体的体积膨胀,比容增大.它们之间的关系式为:Pv = RT式中 P ------- 压力；v ------- 比容；T ------- 绝对温度；R ------- 气体常数.5.什么是汽化现象?什么是凝结现象?物质从液态变为汽态的过程叫汽化.汽化方式有两种:蒸发；沸腾.物质从汽态变为液态的现象叫凝结.在一定的压力下,液态的沸点也就是蒸汽的凝结温度.凝结与汽化是两个相反的热力过程.6.什么是过热蒸汽?什么是蒸汽的过热度?在同一压力下,对饱和蒸汽再加热,则蒸汽温度开始上升,超过饱和温度,这时的蒸汽就叫过热蒸汽.过热蒸汽的温度与饱和蒸汽的温度之差叫蒸汽的过热度.过热度越大,则表示蒸汽所储存的热能越多,对外做功的能力越强.7.什么是焓?焓是汽体的一个重要的状态参数.焓的物理意义为:在某一状态下汽体所具有的总能量,它等于内能和压力势能之和.8.什么是熵?熵是热力学中的一个导出参数.熵的微小变化起着有无传热的标志作用.熵的引入可以方便地反映出热力过程热量的转换及循环的热效率.9.什么是液体的汽化潜热?在定压下把1千克的饱和水加热成1千克干饱和蒸汽所需要的热量,叫做该液体的汽化潜热.10.什么是凝结热?在定压下,1千克蒸汽完全凝结成同温度的水所放出的热量叫做凝结热.11.汽化热与凝结热有什么关系?在一定的压力和温度下,液体的汽化热与相同压力、温度下的凝结热相等,即在温度相等、压力相同的情况下,1千克饱和蒸汽凝结时放出的热量等于1千克饱和水汽化时所吸收的热量.12.什么是循环热效率?它说明了什么?工质每完成一个热力循环所做的有功和工质在每个热循环过程中从热源吸收的热量的比值叫做循环热效率.循环热效率说明了循环中热能转变为功的程度,效率越高,说明工质从热源吸收的热量转变为有用功的比例越高；反之,效率越小,说明转变为有用功的热量越少.13.卡诺循环是由哪些过程组成的?它在 T--S 图上如何表示？卡诺循环是由两个可逆的定温过程和两个可逆和绝热过程组成的.它在 T---- S 图上所示.1---2 过程是可逆的等温吸热过程；2---3 过程是可逆的绝热膨胀过程；3---4 为可逆的等温放热过程；4---1 为可逆的绝热压缩过程.14.卡诺循环的热效率怎样计算?卡诺循环热效率用η卡表示.q1--- q2 T1(S2--- S1) --- T2(S2--- S1)η卡 = --------------- = -------------------------------------- q1 T1(S2 --- S1)T1--- T2= --------------- = 1 --- -------T1 T1式中η卡 ------------- 卡诺循环热效率；q1 ------------- 工质由高温热源吸收的热量, 焦耳/千克；q2 ------------- 工质向低温热源放出的热量, 焦耳/千克；T1 ------------- 高温热源的绝对温度, K ；T2 ------------- 低温热源的绝对温度, K ；在相同的温度范围内,卡诺循环的热效率最高,但总是小于1.15.朗肯循环是通过哪些设备实现的?各热力设备在热力循环中起什么作用?朗肯循环是火力发电厂的基本热力循环,它是通过蒸汽锅炉、汽轮机、凝汽器和给水泵这四个主要热力设备实现的.各热力设备所起的作用如下:(1) 锅炉的作用: 锅炉包括省煤器、炉膛水冷壁和过热器,它将给水定压加热,最终产生过热蒸汽,即主蒸汽,然后通过主蒸汽管路送入汽轮机；(2) 汽轮机的作用: 蒸汽进入汽轮机进行绝热膨胀做功,将热能转变为机械能,做完功的排汽排入凝汽器；(3) 凝汽器的作用:将汽轮机的排汽加以冷却,使其在定压下凝结成饱合水,其压力等于汽轮机排汽压力(4) 给水泵将凝结水进行绝热压缩,升高压力送回锅炉,送入锅炉的水称为给水.16.怎样在 T --S 图上表示朗肯循环?如图所示: 4 --- 5 --- 6 --- 1 过程是工质 (水) 在锅炉中被定压加热、汽化和过热过程； 1 --- 2 过程是过热蒸汽在汽轮机中等熵膨胀做功过程； 2 --- 3 过程是做完功的蒸汽 (排汽) 排入凝汽器中定压凝结放热过程； 3 --- 4 过程是凝结水在给水泵中等熵压缩过程.17.什么叫汽耗率?汽耗率的计算公式是怎样的?汽轮发电机组每发出1千瓦小时的电能所消耗的蒸汽量称为汽耗率.用字母 d 表示.计算公式 :d = D/Nf式中 d -------- 汽耗率, 千克/千瓦·时；D -------- 汽轮机每小时的汽耗量, 千克/时；Nf -------- 发电量, 千瓦 .18.什么是热耗率? 凝汽式汽轮机的热耗率怎样计算?汽轮发电机组每发1千瓦小时的电能,所需要的热量叫热耗率.用字母 q 表示.计算公式 :q = d ( io --- t )式中 q -------- 热耗率, 千焦/千瓦·时；d -------- 汽耗率, 千克/千瓦·时；io-------- 蒸汽初焓, 千焦/千克；t -------- 给水焓, 千焦/千克 .19.什么是导热?直接接触的物体或物体本身各部之间的热量传递现象叫导热.火力发电厂中常见的导热现象如管壁、汽缸壁、汽包壁内外表面间的热量传递.20.什么是对流换热?流动的流体与固体壁面之间的热量交换或流动的流体与流体之间的热量交换均称为对流换热.火力发电厂中常见的对流换热现象如:烟气对省煤器；工质对水冷壁；汽机排汽对凝汽器铜管；循环水对铜管；空气对暖器等.21.什么是热辐射?波长在0.4 ---- 40 微米的射线能被物体吸收后又可能转变为热能,这样的射线叫热射线.热射线传播热能的过程叫热辐射.热辐热是一种不需要物质直接接触而进行的热量传递方式.如火电厂中,炉膛内火焰与水冷壁屏式过热式,墙式再热式之间的传热.22.什么叫热应力?对厚重的金属部件受单向加热和冷却时,其各部分的温度是不均匀的,这样,热膨胀也不均匀.作为部件的整体是有连续性的,各部分之间有着相互约束和牵制的作用力,这使热的部分膨胀不出去而受到压缩；冷的部分被拉长,因而在部件内部产生了应力.这种由于加热不均而产生的应力称为热应力.23.什么叫金属疲劳?金属材料在长期交变应力的作用下,虽然应力数值远比强度极限小,但是仍能使金属材料遭到破坏,这种现象称为金属疲劳.汽轮机在启动、停机过程中,如果蒸汽温度变化较大,与金属温差加大,转子表面和汽缸壁都要受到很大的热应力的冲击.冲击时间虽短,但其冲击力很大,如果材料呈现脆性时更为危险,不仅要校检材料的屈服极限,也要考虑所引起的热疲劳损伤.汽轮机动叶片在冲击汽流力的多次反复作用发生共振现象,如果发生共振,严重时可能导致疲劳断裂.由于转子遭受到的热疲劳损伤则是由于多次交变的热应力所造成的.由于热应力循环的频率非常低,例如,启、停一次或负荷升、降一次做为一个同期，就整缎转子而言，启动时有热拉应力，停机时则有热压应力，整缎转子热应力方向与内孔相反，其热应力幅值叠加。
汽机专业题库一、填空题1、工质应具有良好的＿＿＿＿的性与＿＿＿＿性，此外，还要求工质价廉易得，＿＿＿＿性能稳定，不腐蚀设备无毒等。
答：膨胀；流动；热力。
2、火力发电厂常采用＿＿＿＿为工质。
答：水蒸汽。
3、用来描述和说明工质状况的一些物理量称为工质的＿＿＿＿。
答：状态参数。
4、温度的＿＿＿＿的标示方法，称温标。
答：数值。
5、热力学常用的温标有＿＿＿＿。
答：热力学温标和摄氏温标。
6、热力学温标符号是＿＿＿＿单位是＿＿＿＿。
答：T；K。
7、摄氏温标的符号是＿＿＿＿单位是＿＿＿＿。
答：t；℃8、单位面积上所受到的＿＿＿＿称压力。
答：垂直作用力。
9、压力的符号是＿＿＿＿，国际单位制压力单位以＿＿＿＿表示。
答：P；Pa。
10、1Mpa等于＿＿＿＿Kpa，1Kpa等于＿＿＿＿Pa。
答：103；103。
11、用＿＿＿＿测量压力所得数值称为表压力。
答：压力表。
12、工质的真实压力称为＿＿＿＿。
答：绝对压力。
13、当密闭容器中的压力＿＿＿＿大气压力时，称低于大气压力的部分为真空。
答：低于。
14、真空与大气压力的比值的百分数表示的＿＿＿＿叫真空度。
答：真空。
15、系统中工质所占有的＿＿＿＿称容积。
答：空间。
16、＿＿＿＿的工质所占有的容积称比容。
答：单位质量。
17、单位物量的物质，温度升高（或降低）1℃所加入（或放出）的热量，称为该物体的＿＿＿＿。
答：比热。
18、定量工质在状态变化时容积始终保持＿＿＿＿的过程，称定容过程。
答：不变。
19、工质的状态变化时＿＿＿＿始终保持不变的过程，称定压过程。
答：压力。
20、工质的状态变化时温度保持不变的过程叫＿＿＿＿。
答：等温过程。
21、物质由＿＿＿＿态转变成汽态的过程称汽化。
答：液。
22、液体表面缓慢进行的＿＿＿＿现象称蒸发。
答：汽化。
23、处于动态平衡的＿＿＿＿共存的状态，叫饱和状态。
答：汽水。
24、饱和温度即在饱和状态下所对应的＿＿＿＿，在饱和状态下所对应的＿＿＿＿称饱和压力。
汽轮机知识100问01. 凝汽设备主要有凝汽器、循环水泵、抽汽器、凝结水泵等组成。
任务：⑴在汽轮机排汽口建立并保持高度真空。
⑵把汽轮机排汽凝结成水，再由凝结泵送至回热加热器，成为供给锅炉的给水。
此外，还有一定的真空除氧作用。
02. 凝汽器冷却水的作用：将排汽冷凝成水，吸收排汽凝结所释放的热量。
03. 加热器疏水装置的作用：可靠的将加热器内的疏水排出，同时防止蒸汽随之漏出。
04. 轴封加热器的作用：回收轴封漏汽，用以加热凝结水从而减少轴封漏汽及热量损失，并改善车间的环境条件。
05. 低压加热器凝结水旁路的作用：当加热器发生故障或某一台加热器停用时，不致中断主凝结水。
06. 加热器安装排空气门的作用：为了不使空气在铜管的表面形成空气膜，使热阻增大，严重地影响加热器的传热效果，从而降低换热效率，故安装排空气门。
07.高压加热器设置水侧保护装置的作用：当高压加热器发生故障或管子破裂时，能迅速切断加热器管束的给水，同时又能保证向锅炉供水。
08.除氧器的作用：用来除去锅炉给水中的氧气及其他气体，保证给水的品质。
同时，又能加热给水提高给水温度。
09.除氧器设置水封筒的目的：保证除氧器不发生满水倒流入其他设备的事故。
防止除氧器超压。
10.除氧器水箱的作用：储存给水，平衡给水泵向锅炉的供水量与凝结水泵送进除氧器水量的差额，从而满足锅炉给水量的需要。
11.除氧器再沸腾管的作用：有利于机组启动前对水箱中给水加温及备用水箱维持水温。
正常运行中对提高除氧效果有益处。
12.液压止回阀的作用：用于防止管道中的液体倒流。
13.安全阀的作用：一种保证设备安全的阀门。
14.管道支吊架的作用：固定管子，并承受管道本身及管道内流体的重量和保温材料重量。
15.给水泵的作用：向锅炉连续供给具有足够压力，流量和相当温度的给水。
16.循环水泵的作用：主要是用来向汽轮机的凝汽器提供冷却水，冷凝进入凝汽器内的汽轮机排汽，此外，还向冷油器、发电机冷却器等提供冷却水。
汽轮机基础知识一、选择题（每题3分，共30分）汽轮机是一种将什么能转化为机械能的机械装置？A. 化学能B. 热能C. 电能D. 动能下列关于汽轮机工作流程的说法，正确的是？A. 包括压缩、加热、膨胀和排气四个过程B. 只包括膨胀和排气两个过程C. 只包括排气过程D. 只包括压缩过程汽轮机的调节系统的主要作用是？A. 实现汽轮机负荷的平稳调节B. 控制汽轮机的转速C. 调节汽轮机的进口蒸汽温度D. 以上都是汽轮机的转子主要由哪些部分组成？A. 转轴、叶轮、叶片B. 汽缸、隔板、喷嘴C. 轴承、联轴器D. 汽封、滑销系统下列哪个因素对汽轮机效率的影响较大？A. 进口蒸汽温度B. 进口蒸汽压力C. 汽轮机转速D. 负荷大小汽轮机中的汽封主要用于什么目的？A. 提高汽轮机的效率B. 减小噪音C. 防止蒸汽外泄D. 增加蒸汽流量汽轮机的反动级与冲动级的主要区别在于？A. 蒸汽在静叶和动叶中的膨胀程度B. 蒸汽的流动方向C. 叶轮的形状D. 蒸汽的入口温度下列哪项不属于汽轮机的主要辅助系统？A. 冷却系统B. 抽汽系统C. 给水系统D. 燃烧系统汽轮机在正常运行时，为了防止动静摩擦，需要控制哪些间隙？A. 径向间隙B. 轴向间隙C. 两者都需要D. 两者都不需要汽轮机超速事故可能导致的严重后果不包括？A. 大轴断裂B. 轴瓦损坏C. 飞车D. 冷却水泄漏二、填空题（每题2分，共20分）汽轮机的工作原理是利用蒸汽在______下对转子叶片进行推动，从而使转子转动，实现机械功的输出。
汽轮机的主要组成部分包括______和______。
汽轮机中的______是组成汽轮机的主要部件之一，它的作用是把蒸汽的热能转变为高速汽流的动能。
汽轮机汽缸的作用是______，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。
汽轮机调节系统包括______、______、______和保护系统。
汽轮机的汽封分为______、隔板汽封和围带汽封三种。
1、机油净化装置如何投入？（三号机）答：1、启动真空泵，开启真空阀、油、水分离塔与真空分离塔的切换阀；2、真空达0.06Mpa时，停止真空泵，关闭真空阀；3、水室排水阀向引水阀注水至最低水位处；4、调节真空泵油净器上真空泵的进油量，使真空泵油位保持略低与中心线；5、启动真空泵，当真空度达最大值时微开充气阀，使真空保持在0.075～0.095Mpa；6、开启进油阀，当真空室油位达中心线时启动排油泵；7、开启真空泵油净化器进、出油阀，使真空泵油位保持正常；8、根据油质情况，开启某个切换阀选用其中的某种净化功能。
2、主机油净化装置油位控制电磁阀是带电关闭还是失电关闭？答：带电关闭的，失电开启。
3、投密封油备用油源时，高、低压备用油源间联络门处于何种状态？为什么？答：高、低压备用油源间联络门应处于开启状态。
因为正常运行中高压备用油源的备用差压阀是处于关闭备用的，当氢、油压差达0.056Mpa时，备用油源才能投入。
所以在正常运行中，如果联络门不开，因没有油流过，将导致减压阀不起作用，使安全门频繁动作，因此要求此门应处于开启状态。
4、密封油系统中平衡阀的工作原理？答：平衡阀平衡活塞的上侧引入空侧密封油，下侧引入被调节并输出的氢侧密封油压。
此两种油压分别作用在平衡活塞的两面，当空侧油压高于氢侧油压时，平衡活塞带动阀芯向氢侧移动，加大阀门开度，使氢侧油两增加，，则进入密封瓦的氢侧油压随之增加，直至达到新的平衡；反之平衡活塞带动阀芯向空侧移动，减小阀门的开度，使氢侧油量减少，其压力也随之减少，直至达到新的平衡。
5、密封油系统中差压阀的工作原理？答：压差阀的活塞上面引入机内氢气压力（压力为p1），活塞下面引入被调节并输出的空侧密封油（压力为p），活塞自重及其配重片重量（或调节弹簧）之和为p2（可调节），则使p=p1+p2（上下力平衡）。
当机内氢气压力p1上升时，作用于活塞上面的总压力（p1+p2）增大，使活塞向下移动，加大三角形工作油孔的开度，使空侧油量增加，则进入空侧密封瓦的油压随之增加，直到达到新的平衡；当机内氢气压力p1下降时，作用于活塞上面的总压力（p1+p2）减少，使活塞上移，减少三角形油孔的开度，使空侧油量减少，压力p随之减少，直到达到新的平衡。
6、我厂300MW汽轮机供油系统主要由那些设备组成？答：汽轮机供油系统主要由主油泵、注油器、电动交流润滑油泵、电动直流润滑油泵、顶轴油泵、冷油器、滤油器、电热器、油箱等组成。
7、我厂300MW主油泵的作用？答：在额定转速或接近额定转速运行时，主油泵供给润滑油系统的全部压力油，包括压力油总管，机械超速遮断和手动遮断压力油总管，高压和低压密封油备用油总管的用油。
8、启动油泵的作用？答：1、提供机械超速手动遮断母管用油，在隔膜阀上部建立油压，使隔膜阀关闭；2、为密封油提供一路高压备用油源。
9、汽轮机油箱的主要构造是怎样的？答；汽轮机油箱一般由钢板焊成，油箱内装有两层滤网和净段滤网，过滤油中杂质并降低油的流速。
底部倾斜以便能很快地将已分离开来的水、沉淀物或其它杂质由最底部的放水管放掉。
在油箱上设有油位计，用以指示油位的高低。
在油位计上还装有最高、最低油位的电气接点，当油位超过最高或最低油位时，这些接点接通，发出音响和灯光信号。
稍大的机组上，装有两个油位计，一个装在滤网前，一个装在滤网后，以便对照监视，如果两个油位计的指示相差太大，则表示滤网堵塞严重，需要及时清理。
为了不使油箱内压力高于大气压力，在油箱盖上装有排烟孔，大机组油箱上专设有排油烟机。
10、我厂300MW汽轮机主油泵是哪种型式？有何特点？答：我厂300M W汽轮机主油泵是离心式油泵。
离心式油泵的优点有：(1)转速高，可由汽轮机主轴直接带动而不需任何减速装置。
(2)特性曲线比较平坦，调节系统动作大量用油时，油泵出油量增加，而出口油压下降不多，能满足调节系统快速动作的要求。
离心式油泵的缺点：油泵入口为负压，一旦漏入空气就会使油泵工作失常。
因此必须用专门的注油器向主油泵供油，以保证油泵工作的可靠与稳定。
11、汽轮机主油箱为什么要装排油烟机？答：油箱装设排油烟机的作用是排除油箱中的气体和水蒸气。
这样一方面使水蒸气不在油箱中凝结；另一方面使油箱中压力不高于大气压力，使轴承回油顺利地流入油箱。
反之，如果油箱密闭，那么大量气体和水蒸气积在油箱中产生正压，会影响轴承的回油，同时易使油箱油中积水。
排油烟机还有排除有害气体使油质不易劣化的作用。
12、什么是汽轮机油的粘度？粘度指标是什么？答：粘度是判断汽轮机油稠和稀的标准。
粘度大，油就稠，不容易流动；粘度小，油就稀，薄容易流动。
粘度以恩氏度作为测定单位，常用的汽轮机油粘度为恩氏度2.9～4.3。
粘度对于轴承润滑性能影响很大，粘度过大轴承容易发热，过小会使油膜破坏。
油质恶化时，油的粘度会增大。
13、什么是抗乳化度？什么叫闪点？答：抗乳化度是油能迅速地和水分离的能力，它用分离所需的时间来表示。
良好的汽轮机油抗乳化度不大于8min，油中含有机酸时，抗乳化度就恶化、增大。
闪点是指汽轮机油加热到一定温度时部分油变为气体，用火一点就能燃烧，这个温度叫做闪点(又称引火点)，汽轮机的温度很高，因此闪点不能太低，良好的汽轮机油闪点应不低于180℃。
油质劣化时，闪点会下降。
14、什么是汽轮机油的酸价？什么是酸碱性反应？答：酸价表示油中含酸分的多少。
它以每克油中用多少毫克的氢氧化钾才能中和来计算。
新汽轮机油的酸价应不大于0.04KOHmg/g油。
油质劣化时，酸价迅速上升。
酸碱性反应是指油呈酸性还是碱性。
良好的汽轮机油应呈中性。
15、什么是油动机？答：油动机又称伺服马达，通常是控制调节汽门开度的执行机构。
16、主汽轮机主油箱规范？答：1、总容积为27.8立方米；2、工作容积为17.77立方米；3、主油箱0油位指示为几何中心线以上224mm；4、主油箱直径为Ф2532mm；5、长度为6300mm；6、高低油位报警值为±180mm；7、最高最低油位线：高+270mm，低-260mm；8、油箱负压：30mm～50mm水柱。
17、油压正常，油箱油位下降的原因有哪些？答：油压正常，油箱油位下降的原因如下：(1)油箱事故放油门、放水门或油系统有关放油门、取样门误开或泄漏、或净油器水抽工作失常。
(2)压力油回油管道、管道接头、阀门漏油。
(3)轴承油档严重漏油。
(4)冷油器管芯一般漏油。
18、油压和油箱油位同时下降的原因有哪些？答：压力油管(漏油进入油箱的除外)大量漏油。
主要是压力油管破裂，法兰处漏油，冷油器铜管破裂，油管道放油门误开等引起。
19、油压和油箱油位同时下降应如何处理？答：油压和油箱油位同时下降应做如下处理：(1)检查高压或低压油管是否破裂漏油，压力油管上的放油门是否误开，如误开应立即关闭，冷油器铜管是否大量漏油。
(2)冷油器铜管大量漏油，应立即将漏油冷油器隔绝并通知检修人员捉漏检修。
(3)压力油管破裂时，应立即将漏油(或喷油)与高温部件临时隔绝，严防发生火灾，并设法在运行中消除。
(4)通知检修加油，恢复油箱正常油位。
(5)压力油管破裂大量喷油，危及设备安全或无法在运行中消除时，汇报值长，进行故障停机，有严重火灾危险时，应按油系统着火紧急停机的要求进行操作。
20、射油器的组成及工作原理？答：注油器由喷嘴、滤网、扩压管、混合室等组成。
注油器是一种喷射泵，其工作原理是：高压油经油喷嘴高速喷出，造成混合室真空，油箱中的油被吸人混合室。
高速油流带动周围低速油流，并在混合室中混合后进入扩压管。
油流在扩压管中速度降低，油压升高，最后以一定压力流出，供给系统使用。
装在注油器进口的滤网是为了防止杂物堵塞喷嘴。
21、冷油器的工作原理？答：冷油器由上水室、壳体、管系和下水室组成，两个壳体间用三通阀联结，使两台冷油器呈并联，一台运行，一台备用。
冷油器运行时，油先经过三通阀，从壳体下部进入，经由中间开大孔的大隔板，沿着大、小隔板交替流向中心或四周，使油在管系中呈曲折运行，油在流动中与冷却水管内的水进行热交换，经过24个流程后，被冷却的油从上部排出，再经过三通阀，进入润滑油系统，冷却水由下水室进入，经过4个流程后，仍由下水室排出。
22、汽轮机润滑油压共设置几个测点，在何处？为什么？答：1、在冷油器出口设置一个测点，对照主油泵入口油压或者润滑油泵出口油压，用于监测冷油器及前面的压力油管是否有漏泄；2、推力盘设置一个测点，用于监测推力盘油压；3、在汽轮机四瓦设置一个测点，根据标准润滑油压应取离油泵出口最远的轴承的油压。
23、顶轴油压低跳盘车共设定几个值？答：一号机和二号机的定值是一样的：禁启盘车值为8.0Mpa，接点信号取自3、4瓦，两只接点是“或”的关系；联动备用顶轴油泵值为10.0Mpa，接点信号取自5、6瓦，两只接点是“或”的关系；三号机的定值：禁启盘车值三瓦为7.5Mpa，四瓦为8.5Mpa，两只接点信号是“或”的关系；联动备用泵的定值五瓦为7.5Mpa，六瓦为8.0Mpa两只接点信号是“或”的关系；四号机的定值：禁启盘车值为8.0Mpa，信号取自3、4瓦，两只接点信号是“或”的关系；联动备用泵的定值8.0Mpa，信号取自5、6瓦，两只接点信号是“或”的关系；24、盘车允许手动启动条件有几个？答：1、汽轮机润滑油压不低；2、各瓦顶轴油压不低；3、盘车齿轮啮合灯亮；25、盘车装置的型式、特点？答：该装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。
它的特点是：1、汽轮发电机转子在停机时低速盘动转子，可避免转子热弯曲；2、允许在热态下快速启动；3、当汽轮发电机组冲转时能自动脱开；4、装在低压缸下半，允许拆卸轴承盖或联轴器盖时无须拆卸盘车装置；5、在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子6、既能自动盘车，又可手动盘车。
26、如何进行盘车空转试验？答：1、盘车啮合手柄在脱扣位；2、盘车电机送电；3、联系热工人员短接盘车啮合接点；4、联系热工人员短接各瓦顶轴油压低禁起盘车接点；5、启动盘车电机，试转正常后停止6、恢复各保护27、顶轴油泵的类型、入口滤网后油压整定值？答：该装置是由交流电动机拖动的手动伺服变量轴向柱塞泵。
自润滑油母管来油，经滤油器引入轴向柱塞泵入口。
在滤油器与柱塞泵连接的管道上，装有二只低压控制器，一只当油压下降时发出报警信号，整定在0.049Mpa；另一只作为一种联锁，当油压降低时，自动切断驱动电机的电源。
整定在0.0196Mpa。
28、顶轴及盘车装置如何投入？答：1、确认系统检查完毕，顶轴油泵入口门、出口门、再循环门处于开启状态；2、确认润滑油系统运行，顶轴油泵入口压力表指示正常；3、确认汽轮机组各瓦顶轴油压已调整完毕，轴颈顶起高度符合要求；4、确认机组转速低于600rpm/min（停机前试验除外）5、投入顶轴油泵操作开关，顶轴油泵运行指示灯亮，用调压旋钮调整顶轴母管压力在12MPa～15Mpa之间；6、顶轴油泵启动后泵组振动声音正常，将联锁开关投入；7、确认机组转速至零；8、将盘车选择开关打至手动，手动将盘车挂闸手柄推至啮合位置，盘车啮合位置，盘车啮合指示灯亮，脱扣指示灯亮；9、手动盘车正常，启动正常，盘车运行指示灯亮，停止指示灯灭，盘车电流正常。
