分体式空调机使用铜管对照表
1HP : 1/4&3/8 & &
: 1/4&1/2 & &
2HP: 1/4&5/8 & &
小3HP: 3/8&1/2 & &
大3HP: 3/8&5/8 & &
小5HP: 3/8&3/4 & &
大5HP: 1/2&3/4 & &
铜管外径与壁厚可按客户要求订做
2.保温管可采用白色复合保温管以及黑色橡塑保温管。
的空调被覆铜管两端可接铜套头
4.&(1/2&) , &(5/8&) , &(3/4&), 长度为3M-8M的规格铜管两端可加工外线波纹管(不用焊接),可随意弯曲
此资料系从百度文库和网络摘录整理排版，针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍，希望对大家有所帮助吧。或许做等级表和相关软件的数据库制作人员对此资料更加敏感。 应用标准体系 4.1国际上常用的标准体系 4.1.1德国及前苏联应用标准体系 4.1.2美国应用标准体系(ANSI) 4.1.3日本应用标准体系(JIS) 4.1.4国际标准化组织（ISO）的应用标准体系 4.1.5英国和法国应用标准体系 4.2国内常用的标准体系 4.2.1石化行业应用标准体系 4.2.2化工行业应用标准体系 4.2.3机械行业应用标准体系 4.2.4国家应用标准体系 4.2.5 压力管道应用标准体系配伍 应用标准体系 目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。 应用标准体系。一个管系（路）中各元件所用系列标准的集合。 这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。 因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。 世界各国应用标准大体上分为两大类: ◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管） ◆法兰： 欧式法兰和美式法兰 压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN） 压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI） CL 150 300 400 600 900 1500 2500 Psi 由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。ANSI——美国国家标准化组织 ASTM.American Society of Testing Materials, ——美国材料实验协会 ◆钢管壁厚表示方法 钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法 1）是以管子表号"Sch"表示壁厚。 管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
无缝钢管英文管材管件中英词汇对照表 无缝钢管英文管材管件中英词汇对照表 管子(按照配管标准规格制造的) pipe 钢管(不按配管标准规格制造的其他用管) tube 钢管steel pipe 铸铁管cast iron pipe 管子Pipe 管子(按照配管标准规格制造的) pipe 管子(不按配管标准规格制造的其他用管) tube 钢管steel pipe 铸铁管cast iron pipe 衬里管lined pipe 复合管clad pipe 碳钢管carbon steel pipe 合金钢管alloy steel pipe 不锈钢stainless steel pipe 奥氏体不锈钢管austenitic stainless steel pipe 铁合金钢管ferritic alloy steel pipe 轧制钢管wrought-steel pipe 锻铁管wrought-iron pipe 无缝钢管seamless (SMLS) steel pipe 焊接钢管welded steel pipe 电阻焊钢管electric-resistance welded steel pipe 电熔（弧）焊钢板卷管electric-fusion (arc)-welded steel-plate pipe 螺旋焊接钢管spiral welded steel pipe 镀锌钢管galvanized steel pipe 热轧无缝钢管hot-rolling seamless pipe 冷拔无缝钢管cold-drawing seamless pipe 水煤气钢管water-gas steel pipe 塑料管plastic pipe 玻璃管glass tube
管道及配件中英文对照 化工管道词汇翻译 1 管道组成件Piping component 1.1 管子Pipe 管子(按照配管标准规格制造的) pipe 管子(不按配管标准规格制造的其他用管) tube 钢管steel pipe 铸铁管cast iron pipe 衬里管lined pipe 复合管clad pipe 碳钢管carbon steel pipe 合金钢管alloy steel pipe 不锈钢stainless steel pipe 奥氏体不锈钢管austenitic stainless steel pipe 铁合金钢管ferritic alloy steel pipe 轧制钢管wrought-steel pipe 锻铁管wrought-iron pipe 无缝钢管seamless (SMLS) steel pipe 焊接钢管welded steel pipe 电阻焊钢管electric-resistance welded steel pipe 电熔（弧）焊钢板卷管electric-fusion (arc)-welded steel-plate pipe 螺旋焊接钢管spiral welded steel pipe 镀锌钢管galvanized steel pipe 热轧无缝钢管hot-rolling seamless pipe 冷拔无缝钢管cold-drawing seamless pipe 水煤气钢管water-gas steel pipe 塑料管plastic pipe 玻璃管glass tube 橡胶管rubber tube 直管run pipe; straight pipe 1.2 管件Fitting 弯头elbow 异径弯头reducing elbow 带支座弯头base elbow 长半径弯头long radius elbow 短半径弯头short radius elbow 长半径180°弯头long radius return 短半径180°弯头short radius return 带侧向口的弯头（右向或左向）side outlet elbow (right hand or left hand) 双支管弯头（形）double branch elbow 三通tee 异径三通reducing tee 等径三通straight tee
空调器结构和工作原理 空调器的结构，一般由以下四部分组成。 制冷系统：是空调器制冷降温部分，由制冷压缩机、冷凝器、毛细管、蒸发器、电磁换向阀、过滤器和制冷剂等组成一个密封的制冷循环。 风路系统：是空调器内促使房间空气加快热交换部分，由离心风机、轴流风机等设备组成。 电气系统：是空调器内促使压缩机、风机安全运行和温度控制部分，由电动机、温控器、继电器、电容器和加热器等组成。 箱体与面板：是空调器的框架、各组成部件的支承座和气流的导向部分，由箱体、面板和百叶栅等组成。 制冷系统的主要组成和工作原理 制冷系统是一个完整的密封循环系统，组成这个系统的主要部件包括压缩机、冷凝器、节流装置（膨胀阀或毛细管）和蒸发器，各个部件之间用管道连接起来，形成一个封闭的循循环系统，在系统中加入一定量的氟利昂制冷剂来实现这冷降温。 空调器制冷降温，是把一个完整的制冷系统装在空调器中，再配上风机和一些控制器来实现的。制冷的基本原理按照制冷循环系统的组成部件及其作用，分别由四个过程来实现。 压缩过程：从压缩机开始，制冷剂气体在低温低压状态下进入压缩机，在压缩机中被压缩，提高气体的压力和温度后，排入冷凝器中。
冷凝过程：从压缩机中排出来的高温高压气体，进入冷凝器中，将热量传递给外界空气或冷却水后，凝结成液体制冷剂，流向节流装置。 节流过程：又称膨胀过程，冷凝器中流出来的制冷剂液体在高压下流向节流装置，进行节流减压。 蒸发过程：从节流装置流出来的低压制冷剂液体流向蒸发器中，吸收外界（空气或水）的热量而蒸发成为气体，从而使外界（空气或水）的温度降低，蒸发后的低温低压气体又被压缩机吸回，进行再压缩、冷凝、节流、蒸发，依次不断地循环和制冷。单冷型空调器结构简单，主要由压缩机、冷凝器、干燥过滤器、毛细管以及蒸发器等组成。单冷型空调器环境温度适用范围为18℃～43℃。 冷热两用型空调器又可以分为电热型、热泵型和热泵辅助电热型三种。 （1）电热型空调器 电热型空调器在室内蒸发器与离心风扇之间安装有电热器，夏季使用时，可将冷热转换开关拨向冷风位置，其工作状态与单冷型空调器相同。冬季使用时，可将冷热转换开关置于热风位置，此时，只有电风扇和电热器工作，压缩机不工作。 （2）热泵型空调器 热泵型空调器的室内制冷或制热，是通过电磁四通换向阀改变制冷剂的流向来实现的，如图1所示。在压缩机吸、排气管和冷凝器、蒸发器之间增设了电磁四通换向阀，夏季提供冷风时室内热交换器为蒸发器，室外热交换器为冷凝器。冬季制热时，通过电磁四通换向阀换向，室内热交换器为冷凝器，而室外热交换器转为蒸发器，使室内得到热风。热泵型空调器的不足之处是，当环境温度低于5℃时不能使用。
一、我国钢号表示方法概述 钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用“RE”（或“Xt”）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。表：GB标准钢号中所采用的缩写字母及其涵义
二、我国钢号表示方法的分类说明 1．碳素结构钢 ①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。 ②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。 ③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。 2．优质碳素结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是
顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 ③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。3．碳素工具钢 ①钢号冠以“T”，以免与其他钢类相混。 ②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 ③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。 ④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。4．易切削钢 ①钢号冠以“Y”，以区别于优质碳素结构钢。 ②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。 ③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。 5．合金结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。 ②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。 ③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB 钢中。钒为0.07-0.12%，硼为0.001-0.005%。
管道应用标准体系
1 国际上常用的标准体系
1.1 德国及前苏联 1.2 英国和法国 1.3 美国 1.4 日本 1.5 国际标准化组织
2 国内常用的标准体系
2.1 机械行业 2.2 化工行业 2.3 石化行业 2.4 国家标准
管道应用标准体系
一个管系（ 一个管系（路）中各元件所用系列标准的集合。 中各元件所用系列标准的集合。包括: ? 管子系列标准 ? 管件系列标准 ? 法兰及其连接件系列标准 ? 阀门标准 ? ……
管子标准体系－ 管子标准体系－钢管外径系列
国际通用系列（ 国际通用系列（大外径系列） 大外径系列） 英制管 国内常用系列（ 国内常用系列（小外径系列） 小外径系列） 公制管（ 公制管（或米制管） 或米制管）
DN (mm) 英制管外径 20 27 25 34 32 200 219 219 32 42 38 250 273 273 40 48 45 300 324 325 50 60 57 350 356 377 65 76 73 400 406 426 80 89 89 450 457 480 100 114 108 500 508 530 125 140 133 600 610 630
公制管外径 25 DN (mm) 150 英制管外径 168 公制管外径 159
法兰标准体系
欧式法兰 (DIN)
Bar 压力等级PN MPa 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0
1
2.5
6
10 16
25
40
63
100 160
250
400
美式法兰(ANSI)
压力等级PN MPa 压力等级CL Psi
2.0 5.0 6.8 10.0 15.0 25.0 600 42.0
150 300 400
900 1500 2500
钢管对照表
的工程管径对照表 ） 1 英寸=25.4毫米=8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250
12′ DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92） 给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）. 关于DN与De的区别：
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下： 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1英寸：DN25； 寸二管：1又1/4英寸：DN32； 寸半管：1又1/2英寸：DN40； 两寸管：2英寸：DN50； 三寸管：3英寸：DN80（很多地方也标为DN75）； 四寸管：4英寸：DN100； De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式； 主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm
（送审稿） 1. 工作简况 现行标准是在1999年进行制订的，近几年我国铜加工产业发展迅速，新产品的开发以及原有产品的更新换代层出不穷，现有标准已不适应目前的生产状况，也不适宜用户的需求，并且随着中国加入世贸组织，为适应国际市场的竞争需要，提高产品的竞争能力，对现有标准的修订显得更加迫切。 根据金龙精密铜管集团股份有限责任公司的立项申请、国家标准化管理委员会批准，全国有色金属标准化技术委员会下达有色标委[2006]第13号文《2006～2008年有色金属国家标准修订计划项目表》，其中第17项（标准计划号-T-610）《空调与制冷用无缝铜管》由金龙精密铜管集团股份有限公司负责起草修订。 标准修订计划任务正式下达后，金龙集团成立了标准起草小组，并进行了任务落实，拟定该标准修订的工作计划、进度和要求。 经过标准编制组及有关人员的共同努力，通过对国内外现状及发展趋势的分析，并结合国内的实际情况，参照国外先进的标准，根据市场需求和客户的特殊要求对一些指标作了适当调整后，编制了本标准征求意见稿及其编制说明。 2007年1月在哈尔滨国家有色金属标委会对国家标准《空调及制冷用无缝铜管》组织了讨论，对其中的部分内容经过专家论证和试验验证后再次进行了整理，并形成送审稿。 2. 编制原则、主要技术指标确定的依据 本标准参考ASTM B75M《无缝铜管》、ASTM B280《空调和制冷设备用无缝铜管》、ASTM B743《无缝铜盘管》、EN 12735《空调制冷用铜及铜合金无缝圆形管》和JIS H3300《铜及铜合金无缝管》进行制订，包括盘管和直管两部分内容，其主要技术指标参考ASTM B75M、ASTM B280、ASTM B743、EN 12735和JIS H3300标准。 3. 本标准与原标准的对比 与原标准相比，本标准主要作了如下修改： 术语 删除平螺旋盘管。平螺旋盘管俗称小散盘，一般为客户提供样品时所用包装形式，为非正式供货形式，此定义存在时，容易造成定义模糊，故建议删去。 产品分类 扩宽了管材的规格，外径由原来4mm~30mm扩为3mm~30mm；盘管壁厚由原来~2.0mm扩为~2.0mm，盘卷的内外直径也做了相应的调整（如表1所示）。 表1 盘卷内外直径单位为毫米 类最小内最大外卷外 1 15层绕管2056本标蚊香形管110—≤610 1 230—75~400 层绕管卷 1 000≤—平螺旋管卷— 250原17791-1999 ，φ300φ400，500φ——蚊香形管卷— ，，φ800φ900600φ管材的尺寸及尺寸允许偏差2所示。由于管材加工技术的不断进步，管材的尺寸偏差普遍加严，具体如表3.3.1单位为毫米表2 管材的尺寸及尺寸允许偏差 壁厚平均外径 ＞~＞~~＞~＞~允许偏差尺寸范围（±）允许偏差（±）3~15本标准 15~20＞ 20~30＞—
鉴定台分体式空调器的计算： 利用SG533QB2M型压缩机配制KFR-25GW型空调器，该压缩机气缸容积Vg=16.2CM3/r ,转数N=2880r/min ,在空调名义工况下能效比EER为2500/880（W/W）,性能系数COP为2800/860(W/W)〉。 制冷系统（制热系统）原理如图1-1所示。
制冷循环如图1-2所示制冷循环如图1-2所示; 制冷循环如图1-3所示。 空气循环系统在制冷时,室内外换热器空气在进口处的温度参数如下： 室内侧，进口温度C t N 271=（干球），C t c 5.191=(湿球)， 出口温度C t N 152=(干球)，C t c 5.132=(湿球)， 室外侧，进口温度C t w 353=（干球），C t c 243=(湿球）， 出口温度C t w 454=（干球）。
空气循环系统在制热时，室内外换热器空气在进口处的温度参数如下： 室内侧，进口温度C t N 211=（干球），C t c 151=（湿球）， 出口温度C t N 372=（干球）， 室外侧，进口温度C t w 73= （干球），C t c 63=（湿球）， 出口温度C t w 44=（干球），C t c 7.34=(温球)。 ㈠制冷系统制冷运行循环计算 已知所需制冷量w Q 25000 = 。 ①单位质量制冷量 )/(89.1492.47509.62560Kg KJ i i q o =-=-= 。 ②单位容积制冷量 )/(81.3485043 .089.1493 1 m KJ v q q o v === 。 ③制冷剂质量循环量 )/(6089 .1496.325000h kg q Q m o o =?= = 。 ④制冷剂体积循环量 )(58.2043.0603 1h m v m V o o =?== 。 与压缩机排气量S V 比较 ⑤压缩机排气量= =60n V V g S λ16.2×10-6×0.95×2880× 60=2.66(m 3/h)>2.58(m 3/h),(可以) 。 ⑥单位质量制冷剂移热量K q 。)/(76.1912.47596.66652kg KJ i i q K =-=-= m o V 0 q v q
空调器结构和工作原理
空调器结构和工作原理 空调器的结构，一般由以下四部分组成。 制冷系统：是空调器制冷降温部分，由制冷压缩机、冷凝器、毛细管、蒸发器、电磁换向阀、过滤器和制冷剂等组成一个密封的制冷循环。 风路系统：是空调器内促使房间空气加快热交换部分，由离心风机、轴流风机等设备组成。 电气系统：是空调器内促使压缩机、风机安全运行和温度控制部分，由电动机、温控器、继电器、电容器和加热器等组成。 箱体与面板：是空调器的框架、各组成部件的支承座和气流的导向部分，由箱体、面板和百叶栅等组成。 制冷系统的主要组成和工作原理 制冷系统是一个完整的密封循环系统，组成这个系统的主要部件包括压缩机、冷凝器、节流装置（膨胀阀或毛细管）和蒸发器，各个部件之间用管道连接起来，形成一个封闭的循循环系统，在系统中加入一定量的氟利昂制冷剂来实现这冷降温。 空调器制冷降温，是把一个完整的制冷系统装在空调器中，再配上风机和一些控制器来实现的。制冷
的基本原理按照制冷循环系统的组成部件及其作用，分别由四个过程来实现。 压缩过程：从压缩机开始，制冷剂气体在低温低压状态下进入压缩机，在压缩机中被压缩，提高气体的压力和温度后，排入冷凝器中。 冷凝过程：从压缩机中排出来的高温高压气体，进入冷凝器中，将热量传递给外界空气或冷却水后，凝结成液体制冷剂，流向节流装置。 节流过程：又称膨胀过程，冷凝器中流出来的制冷剂液体在高压下流向节流装置，进行节流减压。蒸发过程：从节流装置流出来的低压制冷剂液体流向蒸发器中，吸收外界（空气或水）的热量而蒸发成为气体，从而使外界（空气或水）的温度降低，蒸发后的低温低压气体又被压缩机吸回，进行再压缩、冷凝、节流、蒸发，依次不断地循环和制冷。单冷型空调器结构简单，主要由压缩机、冷凝器、干燥过滤器、毛细管以及蒸发器等组成。单冷型空调器环境温度适用范围为18℃～43℃。 冷热两用型空调器又可以分为电热型、热泵型和热泵辅助电热型三种。 （1）电热型空调器 电热型空调器在室内蒸发器与离心风扇之间安装
管件中英文对照表 1、法兰Flange(FLG）整体管法兰integral pipe flange 钢管法兰steel pipe flange 螺纹法兰threaded flange 滑套法兰（包括平焊法兰）slip-on flange(SO);slip-on welding flange 承插焊法兰socket welding flange 松套法兰lap joint flange(LJF) 对焊法兰welding neckflange(WNF) 法兰盖blind flange,blind 孔板法兰orifice flange 异径法兰reducing flange 盘座式法兰pad type flange 松套带颈法兰loose hubbed flange 焊接板式法兰welding plate flange 对焊环welding neck collar（与stub end相似） 平焊环welding-on collar 突缘短节stub end,lap 翻边端lapped pipe end 松套板式法兰loose plate flange 压力级pressure rating,pressure rating class 压力—温度等级pressure-temperature rating 法兰密封面，法兰面flange facing 突面raised face(RF) 凸面male face(MF) 凹面female face(FMF) 榫面tongue face 槽面groove face 环连接面ring joint face 全平面；满平面flat face;full face(FF) 光滑突面smooth raised face(SRF) 法兰面加工facing finish 粗糙度roughness 光滑的smooth 齿形serrated 均方根root mean square(RMS) 算术平均粗糙高度arithmetical average roughness height(AARH) 配对法兰companion-flange 螺栓圆bolt circle(B.C.)
《空调及制冷用无缝铜管》国家标准编制说明 （送审稿） 1. 工作简况 现行标准是在1999年进行制订的，近几年我国铜加工产业发展迅速，新产品的开发以及原有产品的更新换代层出不穷，现有标准已不适应目前的生产状况，也不适宜用户的需求，并且随着中国加入世贸组织，为适应国际市场的竞争需要，提高产品的竞争能力，对现有标准的修订显得更加迫切。 根据金龙精密铜管集团股份有限责任公司的立项申请、国家标准化管理委员会批准，全国有色金属标准化技术委员会下达有色标委[2006]第13号文《2006～2008年有色金属国家标准修订计划项目表》，其中第17项（标准计划号20062784-T-610）《空调与制冷用无缝铜管》由金龙精密铜管集团股份有限公司负责起草修订。 标准修订计划任务正式下达后，金龙集团成立了标准起草小组，并进行了任务落实，拟定该标准修订的工作计划、进度和要求。 经过标准编制组及有关人员的共同努力，通过对国内外现状及发展趋势的分析，并结合国内的实际情况，参照国外先进的标准，根据市场需求和客户的特殊要求对一些指标作了适当调整后，编制了本标准征求意见稿及其编制说明。 2007年1月在哈尔滨国家有色金属标委会对国家标准《空调及制冷用无缝铜管》组织了讨论，对其中的部分内容经过专家论证和试验验证后再次进行了整理，并形成送审稿。 2. 编制原则、主要技术指标确定的依据 本标准参考ASTM B75M《无缝铜管》、ASTM B280《空调和制冷设备用无缝铜管》、ASTM B743《无缝铜盘管》、EN 12735《空调制冷用铜及铜合金无缝圆形管》和JIS H3300《铜及铜合金无缝管》进行制订，包括盘管和直管两部分内容，其主要技术指标参考ASTM B75M、ASTM B280、ASTM B743、EN 12735和JIS H3300标准。 3. 本标准与原标准的对比 与原标准相比，本标准主要作了如下修改： 3.1 术语 删除平螺旋盘管。平螺旋盘管俗称小散盘，一般为客户提供样品时所用包装形式，为非正式供货形式，此定义存在时，容易造成定义模糊，故建议删去。 3.2 产品分类 扩宽了管材的规格，外径由原来4mm~30mm扩为3mm~30mm；盘管壁厚由原来0.3mm~2.0mm扩
各国无缝钢管牌号标准对照表
美国钢铁产品的标准比较多，主要有以下几种： ANSI 美国国家标准 AISI 美国钢铁学会标准 ASTM 美国材料与试验协会标准 ASME 美国机械工程师协会标准 AMS 航天材料规格（美国航空工业最常用的一种材料规格，由SAE制定） API 美国石油学会标准 AWS 美国焊接协会标准 SAE 美国机动车工程师协会标准 MIL 美国军用标准 QQ 美国联邦政府标准 对上述标准难以一一介绍他们的牌号表示方法。本书只对使用比较广泛的ANSI，ASTM，SAE和AISI几种标准的牌号表示方法，作重点介绍。 (一) ANSI（美国国家标准）牌号表示方法 1. 标准代号＋字母类号＋序号＋颁布年份 如：ANSI A58.1?1982 2. 标准代号＋断开号＋原专业标准号＋序号＋颁布年份
如：ANSI/UL 560-1980 3. 如果某个ANSI标准在内容上有补充，其补充件的表示方法是在原标准序号的后面加一英文小写字母。a表示第一次补充，b表示第二次补充。 如：ANSI Z21.17-1979 家用煤气转换燃烧器。 ANSI Z21.17a-1981 家用煤气转换燃烧器第一次补充件 4. 对于经过复审，被重新确认为继续有效的ANSI标准，一般在该标准号后面注确认年份。 如：ANSI B27.6-1972（R 1983），表示1972年的ANSI B27.6标准在1983年复审后，重新确认有效，其内容毫无变化。 5. ANSI标准的分类 ANSI标准采用字母和数字混合分类法。其中，字母表示大类，数字表示小类。如：B—机械，B1—螺纹。ANSI标准一级类目字母代号如下表：
英文管材管件中英词汇对照表 管子(按照配管标准规格制造的) pipe 钢管(不按配管标准规格制造的其他用管) tube 钢管steel pipe 铸铁管cast iron pipe 管子Pipe 管子(按照配管标准规格制造的) pipe 管子(不按配管标准规格制造的其他用管) tube 钢管steel pipe 铸铁管cast iron pipe 衬里管lined pipe 复合管clad pipe 碳钢管carbon steel pipe 合金钢管alloy steel pipe 不锈钢stainless steel pipe 奥氏体不锈钢管austenitic stainless steel pipe 铁合金钢管ferritic alloy steel pipe 轧制钢管wrought-steel pipe 锻铁管wrought-iron pipe 无缝钢管seamless (SMLS) steel pipe 焊接钢管welded steel pipe 电阻焊钢管electric-resistance welded steel pipe 电熔（弧）焊钢板卷管electric-fusion (arc)-welded steel-plate pipe 螺旋焊接钢管spiral welded steel pipe 镀锌钢管galvanized steel pipe 热轧无缝钢管hot-rolling seamless pipe 冷拔无缝钢管cold-drawing seamless pipe 水煤气钢管water-gas steel pipe 塑料管plastic pipe 玻璃管glass tube 橡胶管rubber tube 直管run pipe; straight pipe 1.2 管件Fitting 弯头elbow 异径弯头reducing elbow 带支座弯头base elbow k 半径弯头long radius elbow 短半径弯头short radius elbow 长半径180°弯头long radius return 短半径180°弯头short radius return 带侧向口的弯头（右向或左向） side outlet elbow (right hand or left hand) 双支管弯头（形）double branch elbow
1 管道组成件 Piping component 1.1 管子 Pipe 管子(按照配管标准规格制造的) pipe 管子(不按配管标准规格制造的其他用管) tube 钢管 steel pipe 铸铁管 cast iron pipe 衬里管 lined pipe 复合管 clad pipe 碳钢管 carbon steel pipe 合金钢管 alloy steel pipe 不锈钢 stainless steel pipe 奥氏体不锈钢管 austenitic stainless steel pipe 铁合金钢管 ferritic alloy steel pipe 轧制钢管 wrought-steel pipe 锻铁管 wrought-iron pipe 无缝钢管 seamless (SMLS) steel pipe 焊接钢管 welded steel pipe 电阻焊钢管 electric-resistance welded steel pipe 电熔（弧）焊钢板卷管 electric-fusion (arc)-welded steel-plate pipe 螺旋焊接钢管 spiral welded steel pipe 镀锌钢管 galvanized steel pipe 热轧无缝钢管 hot-rolling seamless pipe 冷拔无缝钢管 cold-drawing seamless pipe 水煤气钢管 water-gas steel pipe 塑料管 plastic pipe 玻璃管 glass tube 橡胶管 rubber tube 直管 run pipe; straight pipe 1.2 管件 Fitting 弯头 elbow 异径弯头 reducing elbow 带支座弯头 base elbow k半径弯头 long radius elbow 短半径弯头 short radius elbow 长半径180°弯头 long radius return 短半径180°弯头 short radius return 带侧向口的弯头（右向或左向） side outlet elbow (right hand or left hand) 双支管弯头（形） double branch elbow 三通 tee 异径三通 reducing tee

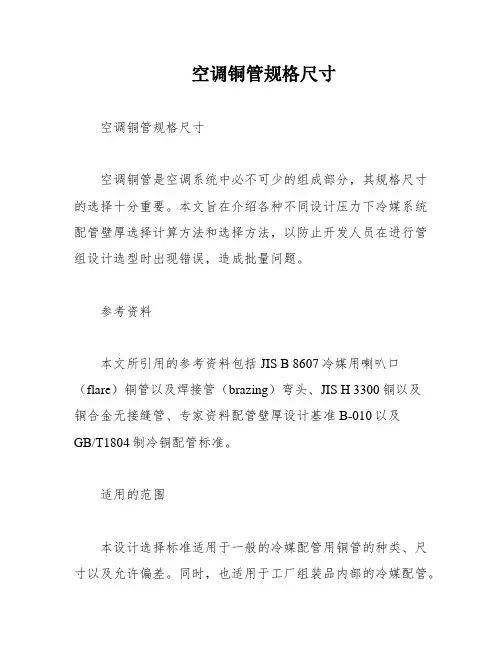

空调铜管管径要求：选择标准、配管类 别、壁厚计算公式 [ 关键词：铜管发表日期：2012-11-22 11:55:50 ] 空调铜管管径要求：设计选择标准、配管的类别、壁厚的计算公式、铜管的选择参数及允许值。 1 编制目的： a. 介绍各种不同设计压力下冷媒系统配管壁厚选择计算方法和选择方法； b. 防止开发人员在进行管组设计选型时出现错误，造成批量问题。 2 参考资料： 引用文献：JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头 JIS H 3300 铜以及铜合金无接缝管专家资料配管壁厚设计基准B-010 GB/T1804 制冷铜配管标准 3 适用的范围 这个设计选择标准，是针对一般的冷媒配管用铜管种类、尺寸以及允许偏差而做的规定。另外，也适用于工厂组装品内部的冷媒配管。 (注) JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头，“工厂组装品内部的冷媒配管也是依照这个”来规定的。 4 配管的类别 配管的类别、根据最高使用压力(设计压力)来区分第1 种、第2 种以及第3 种。第1 种：相当于R22(包括R407C, R404A, R507A)的设计压力(3.45MPa) 第2 种：相当于R410A 的设计压力(4.15MPa) 第3 种：(4.7MPa)用 5 壁厚的计算公式 以日本冷冻保安规则关系为基准来求得的铜管(TP2M)必须厚度的计算公式、如下。ｔ= [(Ｐ×OD)／(2σ a + 0.8P)] +α (㎜) ｔ：必须的壁厚 (㎜) P：最高使用的压力(设计压力) (MPa) OD：标准外径 (㎜) σ a：在125℃的基本许可应力 (N／㎜2) ＊σ a = 33 (N／㎜2) α：腐蚀厚度 (㎜) ＊但是，对铜管的话为0(㎜)。设计选择示例（TP2M）:以下以O 型（TP2M）铜管设计为例①R22 制冷系统排气管组壁厚选择，假设排气管组外径φ 19.05，其壁厚选择方法如下： R22 制冷系统排气侧最高压力取3.45MPa，计算如下：壁厚ｔ= [(P ×OD)／(2σ a + 0.8P)] +α (㎜) =（3.45×19.05）/（2×33+0.8×3.45）+0 =0.9558mm 取整，t=1.0mm。注：国标GB/T1804 规定φ 19.05 的铜管壁厚V 级偏差可以是±0.08mm，这样如果供货厂家为节省成本，采用壁厚偏差-0.08mm 来
