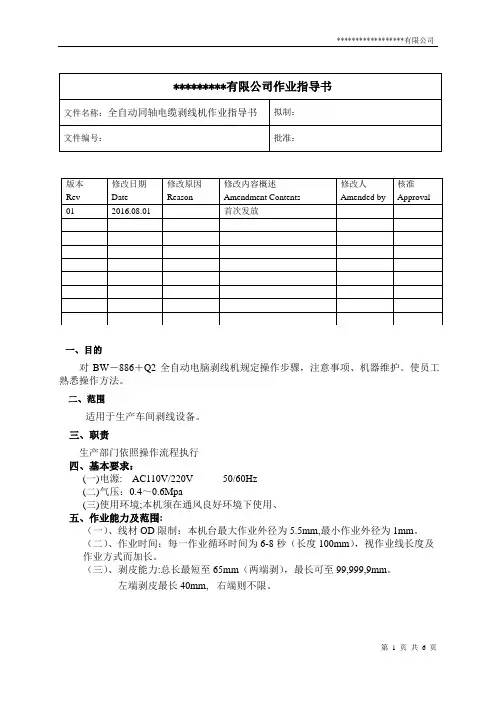

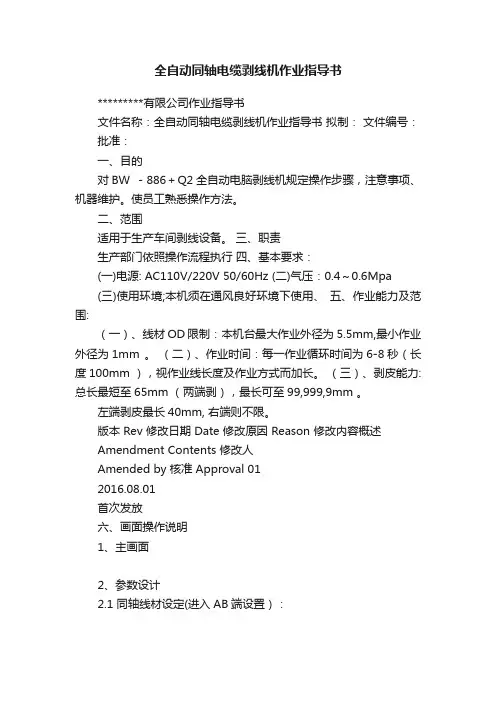

全自动同轴电缆剥线机作业指导书*********有限公司作业指导书文件名称：全自动同轴电缆剥线机作业指导书拟制：文件编号：批准：一、目的对BW －886＋Q2全自动电脑剥线机规定操作步骤，注意事项、机器维护。
使员工熟悉操作方法。
二、范围适用于生产车间剥线设备。
三、职责生产部门依照操作流程执行四、基本要求：(一)电源: AC110V/220V 50/60Hz (二)气压：0.4～0.6Mpa(三)使用环境;本机须在通风良好环境下使用、五、作业能力及范围:（一）、线材OD 限制：本机台最大作业外径为5.5mm,最小作业外径为1mm 。
（二）、作业时间：每一作业循环时间为6-8秒（长度100mm ），视作业线长度及作业方式而加长。
（三）、剥皮能力:总长最短至65mm （两端剥），最长可至99,999,9mm 。
左端剥皮最长40mm, 右端则不限。
版本 Rev 修改日期 Date 修改原因 Reason 修改内容概述Amendment Contents 修改人Amended by 核准 Approval 012016.08.01首次发放六、画面操作说明1、主画面2、参数设计2.1 同轴线材设定(进入AB端设置）：2.1.1 剥皮设定（进入AB端设置画面）（1）B、A端设定：B端代表线材左端，A端代表线材右端。
（2）线头长度：旋刀切割位置。
（3）拉皮长度：剥口位置剥出的长度。
（4）旋刀时间：旋刀切割时间（一般设置0.1-0.15之间）。
（5）旋刀外径：旋刀切割深度（数值越小，下刀越深）。
（6）剥刀外径：切刀下刀深度（数值越小，下刀越深）。
（7）剥皮位置：切刀下刀位置。
（8）余料切除：防止挂料开关（打开时，拉出长度要比旋刀位置大）。
（9）剥皮顺序：分层剥离的动作顺序。
（10）A→B：将右端所设定之内容（如切刀，V刀位置，外径等）全部复制到左端之内容。
（11）A<->B：将右端所设定之内容（如切刀，V刀位置，外径等）全部与左端对换。
20系列（201型、202型、203型）○4○2○3○1○21○25○22○24○26○23○5○6○7○8○9○10○11○12○13○14○15○16○17○18○19○201.中文液晶显示屏2.机壳3.出线两个轮之间的间隙大小指示4.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）5.出线间隙调节轮6.换向齿轮7.聚氨脂带8.出线被动轮9.出线主动轮10.刀架11.刀片（注：有进口高速钢和进口钨钢两种）12.导管13.导管座（注：可上下调节）14.进线被动轮15.进线主动轮16定位导管17.定位导管座（注：可上下调节）18支撑脚（注：可上下调节）19.缺线检测片20.打结检测管21.铝质面板22.进线间隙调节轮23.调节进线压力装置（注：用5mm内六角扳手往里按住才能调节）24.进线两个轮之间的间隙大小指示25.操作面板26.电源总开关80系列（801型、802型、803型）○5○2○4○3○1○6○23○22○21○24○207○8○9○10○11○12○13○14○15○16○17○19○181.中文液晶显示屏2.机壳3.出线离合旋钮4.出线间隙调节轮5.出线两个轮之间的间隙大小指示6.铝制面板7.调节出线压力装置（注：用5mm内六角扳手往里按住才能调节）8.出线轮9.刀架总成。
10.刀片（注：有进口高速钢和进口钨钢两种）11.跳动导管12.跳动导管座。
（注：可上下调节）13.进线轮14.定位导管15定位导管座（注：可上下调节）16.支撑脚（注：可上下调节17.调节进线压力装置18.缺线检测片19.打结检测管20.进线两个轮之间的间隙大小指示21.进线间隙调节轮22.进线离合旋钮23.操作面板24.电源总开关50系列（501型、502型、503型）○18○16○17○15○6○14○10○1○2○3○4○5○7○9○8○13○12○111.刀架总成2.刀片（注：有进口高速钢和进口钨钢两种）3.导管4.导管座（注：可上下调节）5.输送轮6.定位导管7.定位导管座（注：可上下调节）8.支撑脚（注：可上下调节）9.调节输送轮压力装置10.调直系统11.铝制面板12.输送轮之间的间隙大小指示13.输送轮间隙调节轮14.输送轮离合旋钮15.操作面板16.中文液晶显示屏17.电源总开关18.机壳一、控制面板操作1.按钮部分按此键可以从前往后锁定所要设置的功能参数，锁定后字会反显。

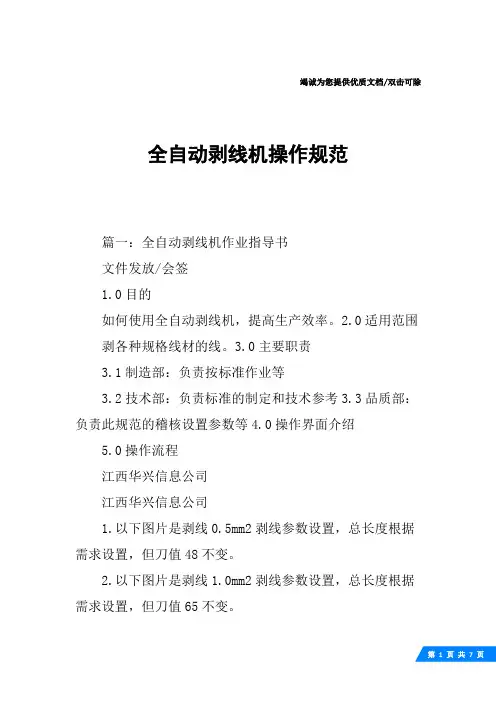

竭诚为您提供优质文档/双击可除全自动剥线机操作规范篇一：全自动剥线机作业指导书文件发放/会签1.0目的如何使用全自动剥线机，提高生产效率。
2.0适用范围剥各种规格线材的线。
3.0主要职责3.1制造部：负责按标准作业等3.2技术部：负责标准的制定和技术参考3.3品质部：负责此规范的稽核设置参数等4.0操作界面介绍5.0操作流程江西华兴信息公司江西华兴信息公司1.以下图片是剥线0.5mm2剥线参数设置，总长度根据需求设置，但刀值48不变。
2.以下图片是剥线1.0mm2剥线参数设置，总长度根据需求设置，但刀值65不变。
3.以下图片是剥线1.5mm2剥线参数设置，总长度根据需求设置，但刀值76不变.篇二：全自动电脑剥线机使用说明书全自动电脑剥线机使用说明书适用范围全自动电脑剥线机适用于单股、多股导线的切断、剥头、剥尾、中间剥的加工，加工最大截面积0.1-4.5mm2，切断最大长度为9999mm，剥头35mm，剥尾15mm。
主要适用于电子、电器、玩具、汽摩配等行业的线束加工。
重量：31kg外形尺寸：390mm×350mm×255mm功率：120–200w显示方式：lcd液晶显示屏切割长度：1mm–9999mm切割公差：0.002×l以内（l=切割长度）剥离长度：0–35mm切割线芯截面积：0.1–4.5mm2导管最大直径：￠8中间剥皮：10处剥刀具材料：优质钨钢剥线速度：2000–80000根/小时驱动方式：两轮调节速度：0最慢，9最快安全使用注意事项首先非常感谢您购买swt系列全自动电脑剥线机！为了确保您能安全与正确地使用该机器，请在使用之前详细阅读本使用说明书。
一、为了使机器工作电压稳定，敬请用户选配电源稳压器，以避免电压过高而烧坏该机器。
二、使用时该机器应放置于平坦稳固的表面上操作，以免掉落损坏机器。
三、请勿在靠近电磁场较强的区域内使用该机器，以免对该机器产生干扰。
四、使用时不得在该机器上面放置任何物品，不得接近腐蚀性的化学物品，务必保持工作环境干燥、通风、无灰尘，工作室温：0–35℃。

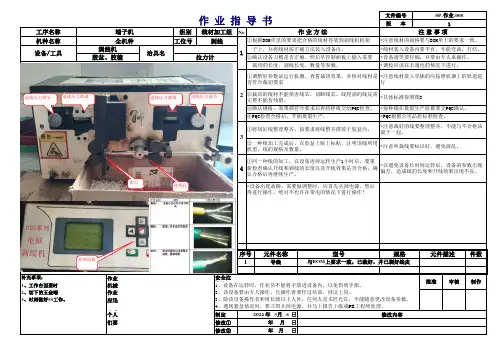

组别No工位号4补充事项：*1、作业安全注意事1、工作台面要时刻保持整洁。
*2、机械2、切下的五金端子皮倒入垃圾桶*3、作业！！应迅◎每个人制定 我们要修改①修改②123批准审核4、遇到紧急情况时，要立即关掉电源，并马上报告上级或PE 工程师处理。
2024 年 3月 6 日修改内容 年 月 日 年 月 日1、设备在运转时，作业员不能将手放进设备内，以免伤到手指。
2、该设备要由专人操作，且操作着要经过培训，持证上岗。
3、时刻做好5S 工作。
3、除该设备操作者和组长级以上人外，任何人员未经允许，不能随意更改设备参数。
制作图3 啤端子效果参照图1导线与BOM 上要求一致，已裁好，并已剥好线皮序号元件名称型号规格元件描述件数①同一种线的加工，在设备连续运转生产1小时后，要重新检查确认开线和剥线的长度以及开线效果是否合格，确认合格后再继续生产。
*以避免设备长时间运转后，设备的参数出现偏差，造成线的长度和开线效果出现不良。
*设备出现故障，需要做调整时，应首先关掉电源，然后再进行操作，绝对不允许在带电的情况下进行操作！④PQC检查合格后，开始批量生产。
*PQC根据公司品质标准检查。
①将切好线整理整齐，按要求将线整齐摆放于胶盆内。
*注意裁好的线要整理整齐，不能与不合格品混于一起。
②一种线加工完成后，在胶盆上贴上标贴，注明该线所用机型、线的规格及数量。
*注意所裁线要标识好，避免混乱。
①调整好参数试运行机器，查看裁切效果，并核对线材是否符合裁切要求*注意线材放入穿插的应按照机器上的轨道进行②裁切的线材不能损害线芯，切断线芯。
线尾剥的线皮需完整不能有残留。
*具体标准参照图3③确认规格、效果都符合要求后再将样线交给PQC检查。
*每种线在批量生产前都要交PQC确认。
胶盆、胶箍拉力计②确认设备刀模是否正确，然后早控制面板上输入需要*设备调笑要仔细，并要由专人来操作。
裁切的长度，剥线长度，数量等参数。
*调校应该在未通电的情况下进行。
操作规程（全自动剥线机WG-9600）文件编号：HX/QO/T3/E12-2016编制：审核：批准：江苏亨鑫科技有限公司执行日期：2016年12月文件发放范围：管理者代表、总工、技术部、生产部（器件车间）、设备部寸动/自动：当切换到寸动时，每按一次键面启动或按扭启动可观察到每一步动作，这样便于调机。
当切换到自动时，按键面启动或按扭启动，机器自动连续工作。
、启动：当机器所有数据设置完成后，按启动按钮，机器开始工作。
、暂停：按下此按钮，机器完成一个连环动作（完成 1 条产品）后停止。
按启继续工作。
、定量延时：是指当设置定量、总量后，机器每完成一个定量后要自动启动的江苏亨鑫科技有限公司全自动剥线机WG-9600操作规程版号：A/0 第10页共18页编号HX/QO/T3/E12-2016 编制日期：2016.12第六部份设备维护与保养一、机箱内部清理：首先关掉电源，打开前盖和后盖清理机箱里的灰尘各杂物。
2、拆下螺丝，取下机头罩，然后在箭头所指处加上润滑油。
（要机械专用润滑油。
）每 30 个工作日清理一次每15 个工作日清理一次，加上润滑油二、旋刀头拆装与清理：首先拆螺丝，取下盖，把上的灰尘和杂物吹干净、擦净；然后拆开螺丝，取下盖板，在取出夹爪，清理夹爪里面的胶皮和杂物，而且可在滚针上适当加一点润滑油，清理夹爪时注意不要把夹爪顺序混乱，否则装上不中心，剥不了线。
安装时也要按照顺序，并且开机用手动方式让它来回运动，使完全顺畅，才慢慢把螺丝锁紧，最后盖上盖了锁好螺丝即可。
准审核编制每30 个工作日清理一次三、皮带和皮带轮的清理：每 30 个工作日清理一次，首先反时针松开螺丝，（注意※一颗是锁紧螺丝内六角，一颗是定位螺丝机米）皮带轮会自动松开，在拆下螺丝，取下皮带和同步轮，然后清理皮带和同步轮上的胶皮和杂物。
注意在安装皮带时，皮带和同步轮须套合定位平顺，不可歪斜，脱离齿轮，否则送料不准，最后把螺丝锁紧，用手动运行方式，使皮带和皮带轮完全吻合，锁紧螺丝，更换皮带也同样方法。

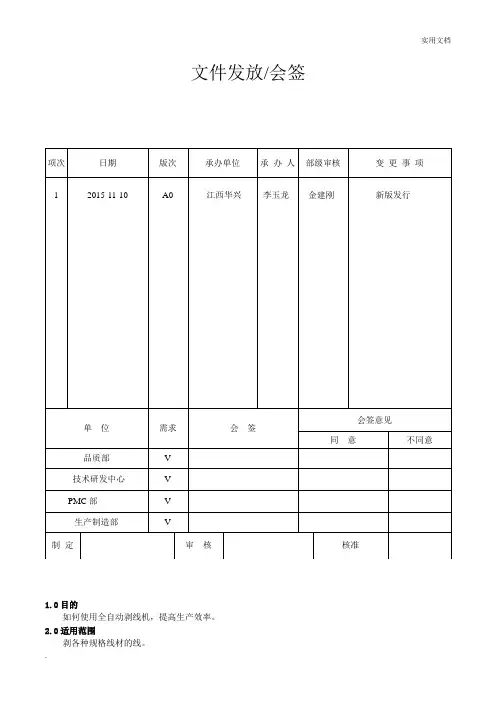

文件发放/会签
1.0目的
如何使用全自动剥线机，提高生产效率。
2.0适用范围
剥各种规格线材的线。
3.0主要职责
3.1制造部：负责按标准作业等
3.2技术部：负责标准的制定和技术参考
3.3品质部：负责此规范的稽核设置参数等
4.0 操作界面介绍
5.0 操作流程
图片步骤作业手法
第一步1.插上室电电源（220V）。
2.打开电源开关
第二步1把所要剥线的线材穿过导直轮，再穿过压线轮进入线导管。
线材穿到此处就OK了。
2.调节压线轮，把线材压实即可。
第三步1.设置功能设置，设置成长线模式
2.说明：长线；剥线长度在40mm 以
上。
短线；剥线长度在40mm以
·下。
第四步设置剥线设置:
1.按剥线设置按键，设置前剥，后剥，总长度，半剥，后剥，刀值，退刀，设置数据参照附表。
2.按确定键确认。
第五步1.待设置完成后，按试样键，查看剥线设置是否合适。
2.确认后，按运行键即可。
3.剥完所需数量后，按停止键。
4.如遇不良情况，可以按急停键。
5.作业完成后，整理工作台面。
6.切断电源
1.以下图片是剥线0.5mm²剥线参数设置，总长度根据需求设置，但刀值48不变。
2.以下图片是剥线1.0mm²剥线参数设置，总长度根据需求设置，但刀值65不变。
3.以下图片是剥线1.5mm²剥线参数设置，总长度根据需求设置，但刀值76不变.。
一、目的对BW－886＋Q2全自动电脑剥线机规定操作步骤，注意事项、机器维护。
使员工熟悉操作方法。
二、范围适用于生产车间剥线设备。
三、职责生产部门依照操作流程执行四、基本要求：(一)电源: AC110V/220V 50/60Hz(二)气压：0.4～0.6Mpa(三)使用环境;本机须在通风良好环境下使用、五、作业能力及范围:（一）、线材OD限制：本机台最大作业外径为5.5mm,最小作业外径为1mm。
（二）、作业时间：每一作业循环时间为6-8秒（长度100mm），视作业线长度及作业方式而加长。
（三）、剥皮能力:总长最短至65mm（两端剥），最长可至99,999,9mm。
左端剥皮最长40mm, 右端则不限。
六、画面操作说明1、主画面2、参数设计2.1 同轴线材设定(进入AB端设置）：2.1.1 剥皮设定（进入AB端设置画面）（1）B、A端设定：B端代表线材左端，A端代表线材右端。
（2）线头长度：旋刀切割位置。
（3）拉皮长度：剥口位置剥出的长度。
（4）旋刀时间：旋刀切割时间（一般设置0.1-0.15之间）。
（5）旋刀外径：旋刀切割深度（数值越小，下刀越深）。
（6）剥刀外径：切刀下刀深度（数值越小，下刀越深）。
（7）剥皮位置：切刀下刀位置。
（8）余料切除：防止挂料开关（打开时，拉出长度要比旋刀位置大）。
（9）剥皮顺序：分层剥离的动作顺序。
（10）A→B：将右端所设定之内容（如切刀，V刀位置，外径等）全部复制到左端之内容。
（11）A<->B：将右端所设定之内容（如切刀，V刀位置，外径等）全部与左端对换。
（12）B→A：将右端所设定之内容（如切刀，V刀位置，外径等）全部与左端对换。
(13)是否滑剥：滑剥是指拉出时V刀不退刀，依次加深拉出。
2.1.2参数设置画面（1）总线长：线材总长。
（2）线材直径：线材外径（3）出线长度：后轮排线长度，数值越大，距离越远。
（4）切断回退：切刀切后前轮往后退的距离（一般设置45）（5）前剥加压：A端剥线压力（为预防线材打滑而设置的功能，一般设置0.5-2之间）。
全自动电脑剥线机说明书米岸工控（中国）股份有限公司MACHINE AUTOMATIC CO.,LTD联系电话：*************传真：*************移动电话：138********网址：邮箱：**************第一部分：机械外形概述1.整直器：线束校正装置，使线束垂直方向平直。
2.进线轮间隙调节扭：往上旋转进线轮之间的间隙增大，往下旋转间隙减小，两轮间隙压住线束，不然线束打滑即为最佳。
3.进线孔：线束穿入进线孔进入进线轮。
4.进线轮：电机驱动进线轮旋转使线束前进后退，配合刀假送线、剥头作用。
5.导管座：固定导管作用，上下移动可调整导管与刀片的中心位置。
6.导管：线束穿入导管进如刀口，固定线束，导管最前端离刀片距离5mm--10mm 之间，在上下刀口的中心点位置，导管摆动使剥尾长度较长时，闭开剥尾撞到导管作用。
7.刀架总成盖：保护杂物进入刀架总成。
8.刀片：分为上下两片，其短装置上方，长装置下方，两片为一付，装置时上下刀片垂直，上下刀片刃口为一个中心点，上下刀片合壁不能有间隙。
3689131914572151712461618119.出线轮：电机驱动出线轮旋转使线束前进后退，配合刀假出线、剥尾作用。
10.出线轮抬起作用：顺时针旋转抬起出线轮，逆时针旋转下将出线轮。
11.出线轮间隙调节旋扭：往上旋转出线轮间隙增大，往下旋转出线轮间隙减小。
12.通风孔：使驱动冷却作用。
13.夜晶显示屏：显示需要加工线束参数。
14.进线轮抬起作用：逆时针旋转抬起进线轮，顺时针旋转下将进线轮。
15.进线轮压力调节旋扭：调节进线轮两轮之间压力，拔出旋扭顺时针旋转增大压力，逆时针旋转减小压力，调为适当压力往里推为固定。
16.按键：参数输入、运作、停机、手动进线、手动出线作用。
17.电源开关：开启、关闭作用。
18.加油孔：工作前加些润滑机油保护刀架总成润滑减少声音作用。
19.出线轮压力调节旋扭：调节出线轮两轮之间压力，拔出旋扭逆时针旋转增大压力，顺时针旋转减小压力，调为适当压力往里推为固定。

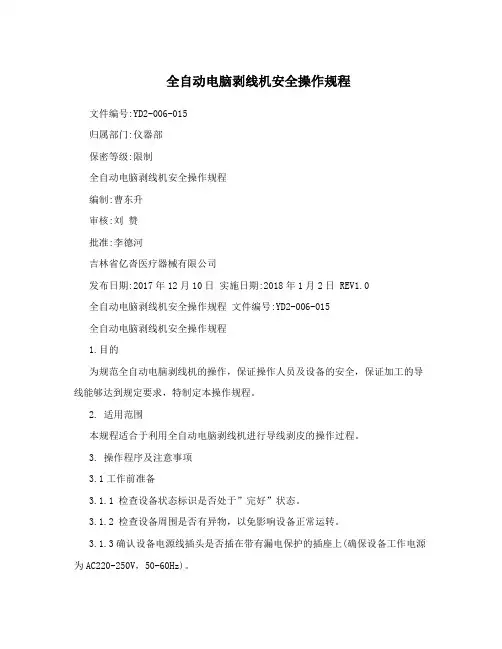

全自动电脑剥线机安全操作规程文件编号:YD2-006-015归属部门:仪器部保密等级:限制全自动电脑剥线机安全操作规程编制:曹东升审核:刘赞批准:李德河吉林省亿沓医疗器械有限公司发布日期:2017年12月10日实施日期:2018年1月2日 REV1.0全自动电脑剥线机安全操作规程文件编号:YD2-006-015全自动电脑剥线机安全操作规程1.目的为规范全自动电脑剥线机的操作，保证操作人员及设备的安全，保证加工的导线能够达到规定要求，特制定本操作规程。
2. 适用范围本规程适合于利用全自动电脑剥线机进行导线剥皮的操作过程。
3. 操作程序及注意事项3.1工作前准备3.1.1 检查设备状态标识是否处于”完好”状态。
3.1.2 检查设备周围是否有异物，以免影响设备正常运转。
3.1.3确认设备电源线插头是否插在带有漏电保护的插座上(确保设备工作电源为AC220-250V，50-60Hz)。
3.1.4确保工作区域没有较强的电磁场，以免对设备造成干扰。
3.1.5 依据欲生产产品工艺文件中的《配线明细表》准备相应导线。
3.2操作步骤3.2.1 开机:待设备与工作环境符合设备使用条件时，按下设备电源开关，接通电源。
3.2.2程序设定:开机后按 ? 或 ? 移动光标选择并设定程序(参照《参数设定说明》执行)。
3.2.3线轮间隙调节(压紧状态):出线轮间隙调节--将要剥的线压到出线轮中间，调节出线轮使其间隙张开到最合适的位置，取出线;进线轮紧系调节--将要剥的线压到进线轮中间，调节进线轮间隙，使进线轮之间的间隙与出线轮之间的间隙相当即可。
3.2.4 试裁线:将线穿进进线口、进线轮，经过导管再通过刀口，然后移动光标到程序的第二页的线径上，按一下停止键，两刀会相切一下，再取出线，查看其切口处，如线皮没切透，就减少线径数值，如切到铜丝，则增大线径数值。
3.2.5 试剥线:按运行键开始试剥，。
3.2.6设定加工数量:在所选择的程序中的“定量”参数进行设定，可根据实际所需要的数量来设定，产量预设为0000,当产量,定量时机器停止工作。
全⾃动裁线剥⽪扭线机使⽤说明书JSBX-9全⾃动裁线剥⽪扭线机使⽤说明书OPERATING INSTRUCTION⽬录⼀、简介……………………………………………………………………………P03⼆、物品清单………………………………………………………………………P03三、功能介绍………………………………………………………………………P04四、使⽤说明（⼀）、控制⾯板…………………………………………………………………P05 （⼆）、长线裁线范例……………………………………………………………P06（三）、短线裁线范例……………………………………………………………P06（四）、短线半剥裁线范例………………………………………………………P07（五）、三段剥⽪范例……………………………………………………………P08（六）、扭线功能使⽤……………………………………………………………P09（七）、特殊功能使⽤……………………………………………………………P10（⼋）、⼩数点设定………………………………………………………………P12（九）、资料归零设定……………………………………………………………P12（⼗）、⼯作数量归零……………………………………………………………P12（⼗⼀）、错误讯息………………………………………………………………P13 （⼗⼆）、⼑⽚更换………………………………………………………………P13 （⼗三）、作业前调整步骤………………………………………………………P14五、维护、保养及注意事项………………………………………………………P14六、保修卡…………………………………………………………………………P16⼀、简介:中⼭市⾦盛机械⾃动化有限公司位于中⼭市⽕炬开发区，是⼀家专业⽣产电⼦设备的⼚家。
⾦盛机械创建以来始终秉持品质、服务、创新的理念配合技术的⾰新，设备的更新，优秀的技术⼈才，设计开发制造、销售于⼀体的⼀条龙的经营模式。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==剥线机作业指导书篇一：全自动剥线机作业指导书文件发放/会签1.0目的如何使用全自动剥线机，提高生产效率。
2.0适用范围剥各种规格线材的线。
3.0主要职责3.1制造部：负责按标准作业等3.2技术部：负责标准的制定和技术参考 3.3品质部：负责此规范的稽核设置参数等4.0 操作界面介绍5.0 操作流程江西华兴信息公司江西华兴信息公司1.以下图片是剥线0.5mm2剥线参数设置，总长度根据需求设置，但刀值48不变。
2.以下图片是剥线1.0mm2剥线参数设置，总长度根据需求设置，但刀值65不变。
3.以下图片是剥线1.5mm2剥线参数设置，总长度根据需求设置，但刀值76不变.篇二：电脑剥线机作业指导书篇三：H351电脑剥线机使用作业指导书电脑剥线机使用作业指导书第一部分：面板操作说明2、开启剥线机电源，（电源开关在机后）显示器出――――――――出线电机慢速转动稍候，待出现1―――――――。
3、4..“２―――――――”字代表面板开关下行的功能操作，.第二部分：操作功能键的说明(即线长度、线头长度、线尾长度、剥开长度、线径大小、定量构成一种规格) 储存到一指定的程序号之中，程序号选01－78，00程序为试机专用，79号为中间剥线专用。
H551机型，78号程序为短线专用，线长限定为5-60毫米。
操作：按退出，显示１――――――――，按程序，通过按△或▽来调出程序对应的已储存规格。
9999。
1―――――――，，百位数同时减。
以下操作中，百位数的增减操作相同。
（即清零）。
每做100根时，电脑会自动报警，但不停机，在产量=定量时，电脑会报警并停机。
四（包括线头、线尾长度）。
五操作：显示２――――――――，六七剥开是指电线的首端和末端剥开的长度，如果剥开长度大于等于线头或线尾的为全剥开，小于时为半剥开，（即剥开长度≥线头、线尾长度为全剥、剥开长度≤线头、线尾长度为半剥）剥出的护套，套住线头，以免收集电线时搞乱线芯。
电脑剥线机使用作业指导书第一部分：面板操作说明2、开启剥线机电源，（电源开关在机后）显示器出――――――――出线电机慢速转动稍候，待出现1―――――――。
3、显示器左边“１―――――――”字代表面板开关上行的功能操作，即运行、停机、程序、定量、产量4..“２―――――――”字代表面板开关下行的功能操作，.第二部分：操作功能键的说明(即线长度、线头长度、线尾长度、剥开长度、线径大小、定量构成一种规格) 储存到一指定的程序号之中，程序号选01－78，00程序为试机专用，79号为中间剥线专用。
H551机型，78号程序为短线专用，线长限定为5-60毫米。
操作：按退出，显示１――――――――，按程序，通过按△或▽来调出程序对应的已储存规格。
9999。
1―――――――，，百位数同时减。
以下操作中，百位数的增减操作相同。
（即清零）。
每做100根时，电脑会自动报警，但不停机，在产量=定量时，电脑会报警并停机。
四（包括线头、线尾长度）。
五操作：显示２――――――――，六七剥开是指电线的首端和末端剥开的长度，如果剥开长度大于等于线头或线尾的为全剥开，小于时为半剥开，（即剥开长度≥线头、线尾长度为全剥、剥开长度≤线头、线尾长度为半剥）剥出的护套，套住线头，以免收集电线时搞乱线芯。
中间两位表示线头剥开的长度，右边两位表示线尾剥开的长度。
行中，如遇线头剥不开，需调整线径变小，如遇线头剥开将线芯铜线剥断，需调整线径值变大，数值（仅为参考，一般为10－16）应配合电线外径大小的机械调节。
00—02，数值仅为参考）。
一般线皮薄的参数设置小，线皮厚的参数设置大。
中间两位表示退刀的大小，右边两位表示线径的大小。
览确认无误后，即可运行生产。
操作.先按住△，后按住▽（双按住）是百位数的加，先按住▽，后按住△（双按住）是百位数的减。
数值设定的范围：程序：00----79号；定量：0000----9999条；产量：0000---9999条；线长：0000----9999毫米；线头：00---20.0毫米；线尾：00----20.0毫米剥头：00----20毫米；线径：10---16 （仅为参考值）剥尾：00----20毫米；退刀：00---04 （仅为参考值）十一、快速操作：按1――――――――。
文件发放/会签
1.0目的
如何使用全自动剥线机，提高生产效率。
2.0适用范围
剥各种规格线材的线。
3.0主要职责
3.1制造部：负责按标准作业等
3.2技术部：负责标准的制定和技术参考
3.3品质部：负责此规范的稽核设置参数等
4.0 操作界面介绍
5.0 操作流程
图片步骤作业手法
第一步1.插上室电电源（220V）。
2.打开电源开关
第二步1把所要剥线的线材穿过导直轮，再穿过压线轮进入线导管。
线材穿到此处就OK了。
2.调节压线轮，把线材压实即可。
第三步1.设置功能设置，设置成长线模式
2.说明：长线；剥线长度在40mm 以
上。
短线；剥线长度在40mm以
·下。
第四步设置剥线设置:
1.按剥线设置按键，设置前剥，后剥，总长度，半剥，后剥，刀值，退刀，设置数据参照附表。
2.按确定键确认。
第五步1.待设置完成后，按试样键，查看剥线设置是否合适。
2.确认后，按运行键即可。
3.剥完所需数量后，按停止键。
4.如遇不良情况，可以按急停键。
5.作业完成后，整理工作台面。
6.切断电源
1.以下图片是剥线0.5mm²剥线参数设置，总长度根据需求设置，但刀值48不变。
2.以下图片是剥线1.0mm²剥线参数设置，总长度根据需求设置，但刀值65不变。
3.以下图片是剥线1.5mm²剥线参数设置，总长度根据需求设置，但刀值76不变.。
