光电耦合器基础知识

光电耦合器光电耦合器亦称光耦合器（Optical Coupler）。

它是以光为媒介，用来传输电信号的器件，内部包括发光器和受光器两部分。

通常是把发光器（可见光LED或红外线LED）与受光器（光电半导体管）封装在同一管壳内。

当输入端加上电信号时，发光器发出光线，受光器接受照之后就产生光电流，从输出端引出，从而实现了“光-电-光”的转换。

下面分别介绍光电耦合器的工作原理及检测方法。

1.工作原理光电耦合器有管式、双列直插式和光导纤维式等封培育形式。

图1是内部结构示意图。

光电耦合器的种类达数十种，主要有通用型（又分无基极引线和基极引线两种）、达林顿型、施密特型、高速型、光集成电路、光纤维、光敏晶闸管型（又分单向晶闸管、双向晶闸管）、光敏场效应管型。

此外还有双通道式（内部有两套对管）、高增益型、交-直流输入型等等。

表1和表2分别列出光电耦合器的分类及典型产品主要参数。

国外生产厂家有英国ISOCOM公司等，国内厂家的苏州半导体总厂等。

光电耦合器的主要优点是：信号单向传输，输入端与输出端隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长。

光电耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、脉冲放大电路、数字仪表、微型计算机中。

利用它还可构成固态继电器（SSR）等。

光电耦合器的参数较多。

最重要的参数是电流放大系数传输比CTR （Curremt-Trrasfer Ratio）。

当接收管的电流放大系数h FE为常数时，它等于输出电流I C之比，通常用百分数来表示。

有公式CTR=I C/ I F×100%采用一只接收管的光电耦合器，CTR为20%～30%；达林顿型可达100%～500%。

这表明，欲获得同样的输出电流，达林顿型只需要较小的输入电流。

图3绘出了典型产品的CTR-I F特性。

2.利用万用表检测光电耦合器的方法鉴于光电耦合器中的发射管与接收管是互相独立的因此可以单独检测这两部分。

电路入门基础知识之：光耦（OCEP）
1.什么是光耦?
光耦（光耦合器，opticalcoupler equipment），也称光电隔离器或光电耦合器。

它是以光为媒介来传输电信号的器件，把发光器（红外线发光二极管LED）与受光器（光敏半导体管，光敏电阻）封装在同一管壳内。

当输入端加电信号时发光器发光，受光器接收光之后就会导通产生光电流，从输出端流出，从而实现了“电—光—电”控制。

2.光耦的特点与应用
（1）单向传输
由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

（2）隔离
由于光耦完全实现了电气的隔离，所以能够进行完全隔离。

常用在电路模块的输入端，用来隔离电信号对电路的影响。

（3）信号电压转换
输入端与输出端上拉电阻采用不同的电压，可以实现电压转换。

通过控制
是否发光，也能进行信号电平的转换。

比如把地/开信号转换为3.3V/地。

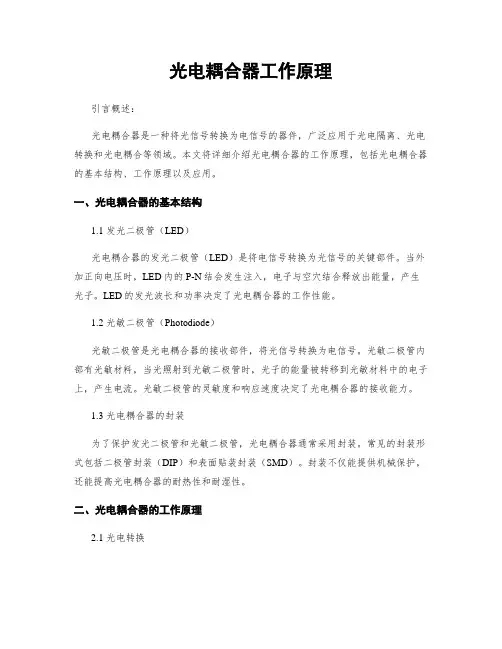

光电耦合器工作原理引言概述：光电耦合器是一种将光信号转换为电信号的器件，广泛应用于光电隔离、光电转换和光电耦合等领域。

本文将详细介绍光电耦合器的工作原理，包括光电耦合器的基本结构、工作原理以及应用。

一、光电耦合器的基本结构1.1 发光二极管（LED）光电耦合器的发光二极管（LED）是将电信号转换为光信号的关键部件。

当外加正向电压时，LED内的P-N结会发生注入，电子与空穴结合释放出能量，产生光子。

LED的发光波长和功率决定了光电耦合器的工作性能。

1.2 光敏二极管（Photodiode）光敏二极管是光电耦合器的接收部件，将光信号转换为电信号。

光敏二极管内部有光敏材料，当光照射到光敏二极管时，光子的能量被转移到光敏材料中的电子上，产生电流。

光敏二极管的灵敏度和响应速度决定了光电耦合器的接收能力。

1.3 光电耦合器的封装为了保护发光二极管和光敏二极管，光电耦合器通常采用封装。

常见的封装形式包括二极管封装（DIP）和表面贴装封装（SMD）。

封装不仅能提供机械保护，还能提高光电耦合器的耐热性和耐湿性。

二、光电耦合器的工作原理2.1 光电转换当发光二极管受到正向电压激励时，会发出特定波长的光信号。

这些光信号经过传输介质（如光纤）传输到光敏二极管处。

光敏二极管接收到光信号后，将其转换为相应的电信号。

2.2 光电隔离光电耦合器的一个重要应用是实现光电隔离。

在工业控制系统中，光电耦合器可以将输入和输出电路隔离开，防止电流和电压的干扰。

通过光电耦合器的光电转换作用，输入信号和输出信号可以在电气上实现隔离。

2.3 光电耦合光电耦合器还可以实现光电耦合功能。

当输入端的光信号改变时，光敏二极管会产生相应的电信号，通过电路连接，可以控制输出端的电信号。

这种光电耦合的应用广泛用于光电开关、光电传感器等领域。

三、光电耦合器的应用3.1 工业自动化在工业自动化领域，光电耦合器被广泛应用于传感器信号的隔离和电气噪声的抑制。

通过光电耦合器，可以实现输入输出信号的隔离，提高系统的稳定性和可靠性。

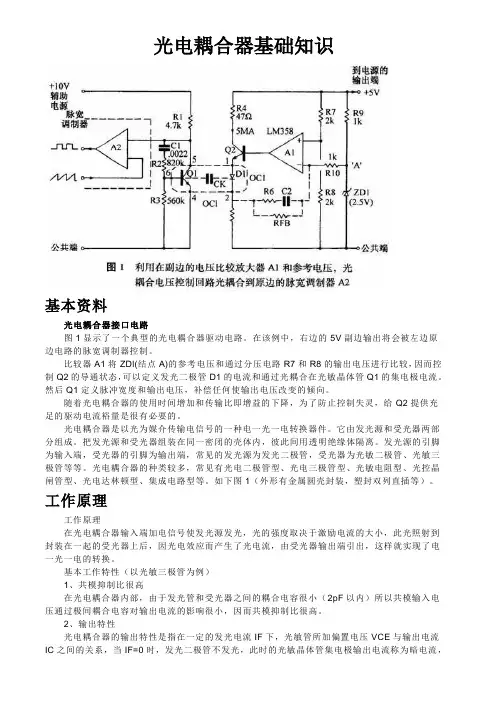

光电耦合器基础知识基本资料光电耦合器接口电路图1显示了一个典型的光电耦合器驱动电路。

在该例中，右边的5V副边输出将会被左边原边电路的脉宽调制器控制。

比较器A1将ZDl(结点A)的参考电压和通过分压电路R7和R8的输出电压进行比较，因而控制Q2的导通状态，可以定义发光二极管D1的电流和通过光耦合在光敏晶体管Q1的集电极电流。

然后Q1定义脉冲宽度和输出电压，补偿任何使输出电压改变的倾向。

随着光电耦合器的使用时间增加和传输比即增益的下降，为了防止控制失灵，给Q2提供充足的驱动电流裕量是很有必要的。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

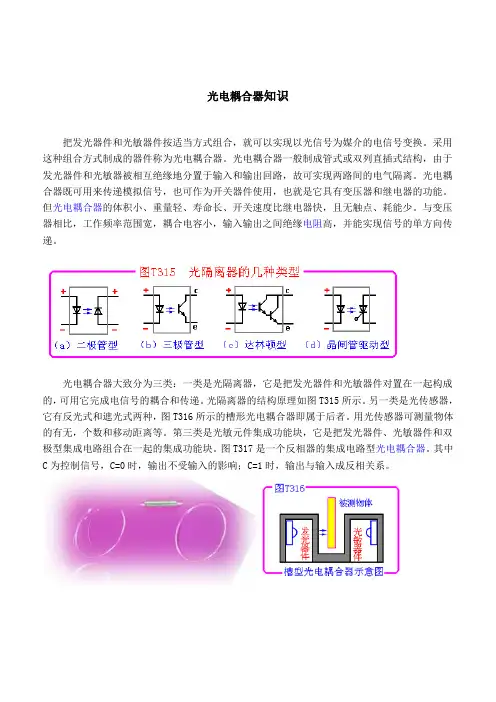

光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

如下图1（外形有金属圆壳封装，塑封双列直插等）。

工作原理工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

基本工作特性（以光敏三极管为例）1、共模抑制比很高在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。

2、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。

当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。

IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。

光电耦合器简介光电耦合器是一种将光电转换器件和电子器件相结合的器件。

它能够将电子信号转换成光信号，并把光信号转换为电子信号输出，是实现光电转换的重要器件之一。

工作原理光电耦合器的工作原理非常简单。

它利用半导体材料的特性，通过光电元件将光信号转换为电信号，或者通过电光元件将电信号转换为光信号。

在光电耦合器中，通常采用光敏二极管、光电二极管、光电子倍增管、光电子管、光电晶体管等光电元件来完成将光信号转换成电信号的工作。

而将电信号转换成光信号的部分，则通常采用LED、半导体值、半导体激光器等元器件。

当一个光电二极管或光敏二极管暴露在光线中时，它所产生的电荷将在它的两个极之间产生电压。

这个电压的幅度与照射到它上面的光照强度成正比例。

而LED或半导体激光器则会在受到外界电压作用下，发射特定波长的光。

因此当一个光电耦合器的电化学电位改变时，它的光强度也会相应改变。

当电子信号进入光电耦合器时，它会使得光强度发生变化，再通过光电转换器将光信号转换成电子信号输出。

应用领域光电耦合器在很多应用领域中都有广泛的应用。

下面列举了其中一些重要的应用。

1. 光电传感器光电传感器是一种利用光电耦合器进行传感的器件。

它能够将光信号转换成电信号，并且能够将电信号转换成光信号输出。

利用光电传感器可以测量物体的位置、方向、形状、尺寸以及其它物理量等。

光电传感器广泛应用于自动控制、通信、医疗、电子设备等领域。

2. 光通信光通信是利用光传输信息的一种通信方式。

它在数据传输方面有着很多的优点，如高速、高保真、长距离等。

在光通信系统中，光电耦合器扮演着重要的角色，在光收发器中将光信号转换成电信号输出。

3. 光纤通信光纤通信是利用光纤作为信息传输介质的一种通信方式。

光纤通信系统中的光信号需要经过多次放大和调制，才能够被正常地传输。

在这个过程中，光电耦合器充当着不可或缺的组成部分，将光信号转换为电信号输出，并在信道中进行传输。

4. 光电流量计光电流量计是一种测量流体流量的装置。

光电耦合器工作原理引言概述：光电耦合器是一种能够将光信号转化为电信号或者将电信号转化为光信号的器件。

它在现代通信、传感、自动控制等领域中起着重要作用。

本文将详细介绍光电耦合器的工作原理，包括光电耦合器的基本结构、工作原理以及应用场景。

一、光电耦合器的基本结构1.1 光电耦合器的光输入端光电耦合器的光输入端通常由一个光源和一个透光窗口组成。

光源可以是LED （发光二极管）或激光二极管，透光窗口则用于将外界的光引导到光电耦合器的内部。

1.2 光电耦合器的光敏元件光电耦合器的光敏元件通常由光敏二极管或光敏三极管组成。

光敏元件能够将光信号转化为电信号，并将其输出到光电耦合器的电输出端。

1.3 光电耦合器的电输出端光电耦合器的电输出端通常由一个电流放大器和一个电压输出端口组成。

电流放大器用于放大光敏元件输出的微弱电流信号，而电压输出端口则用于将放大后的电信号输出到外部电路。

二、光电耦合器的工作原理2.1 光电耦合器的光输入过程当外界的光照射到光电耦合器的光输入端时，光会进入光电耦合器的内部。

光源会发出特定波长的光，透过透光窗口进入光电耦合器。

2.2 光电耦合器的光电转换过程光敏元件是光电耦合器的核心部件，它能够将光信号转化为电信号。

当光照射到光敏元件上时，光子会激发光敏元件内部的电子，使其跃迁到导带。

这个过程会产生一个光电流，光电流的大小与入射光的强度成正比。

2.3 光电耦合器的电输出过程光电耦合器的电输出端会将光敏元件输出的微弱电流信号放大，并将其转化为电压信号。

电流放大器会将光敏元件输出的电流信号放大到适合外部电路处理的范围，然后通过电压输出端口输出。

三、光电耦合器的应用场景3.1 通信领域光电耦合器在通信领域中广泛应用，用于光纤通信、光纤传感、光网络等方面。

它能够将光信号转化为电信号，实现光与电的互相转换，提高通信速度和传输质量。

3.2 传感领域光电耦合器在传感领域中也有重要应用。

例如，在光电传感器中，光电耦合器能够将光信号转化为电信号，实现对环境光强度的测量和控制。

光电耦合器工作原理光电耦合器是一种将光信号转换为电信号或者将电信号转换为光信号的器件。

它由光源、光电二极管、光电晶体管和控制电路组成。

下面将详细介绍光电耦合器的工作原理。

1. 光源：光源通常采用发光二极管（LED）或者激光二极管（LD）。

LED是一种将电能转化为光能的半导体器件，当通过正向电流时，LED发出可见光。

LD则是一种将电能转化为激光光束的器件。

光源产生的光信号是光电耦合器工作的基础。

2. 光电二极管：光电二极管是一种能将光信号转化为电信号的器件。

当光信号照射到光电二极管上时，光子能量被吸收，导致电子从价带跃迁到导带，形成电流。

光电二极管的工作原理基于光电效应。

3. 光电晶体管：光电晶体管是一种能将光信号放大的器件。

它由一个光敏区和一个放大区组成。

光敏区接收到光信号后，产生电流，通过放大区的放大作用，将电流放大，输出更强的电信号。

4. 控制电路：控制电路用于控制光电耦合器的工作状态。

它可以根据需要调节光源的亮度或者频率，控制光电二极管和光电晶体管的工作状态，实现光信号的转换和放大。

光电耦合器的工作原理可以简单概括为：光源产生光信号，光信号经过光电二极管转化为电信号，电信号经过光电晶体管放大后输出。

通过控制电路的控制，可以实现光信号的转换和放大的功能。

光电耦合器具有以下特点：1. 高速传输：光信号的传输速度快，能够支持高速数据传输，适合于需要快速响应的应用领域。

2. 高精度：光电耦合器的转换和放大过程几乎没有失真，能够保持信号的准确性和稳定性。

3. 高隔离性：光电耦合器能够实现电隔离，将输入信号和输出信号彻底隔离，避免电气干扰和噪声的影响。

4. 节能环保：光电耦合器采用光信号传输，不需要额外的能源供应，能够节省能源并减少环境污染。

光电耦合器在实际应用中具有广泛的用途，例如：1. 工业自动化控制：光电耦合器可以用于控制和传输工业自动化系统中的信号，实现信号的隔离和传输。

2. 光纤通信：光电耦合器可以将光信号转换为电信号或者将电信号转换为光信号，用于光纤通信系统中的信号传输和调制。

1.光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

其具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，因此在数字电路上获得广泛的应用。

2. 光电开关即光电传感器，是光电接近开关的简称，利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

3.逻辑门电路符号图(与门或门非门同或门异或门)上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑电能控制装置。

可分为交——交变频器，交——直——交变频器。

交——交变频器可直接把交流电变成频率和电压都可变的交流电；交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

5. npn三极管的基本作用：半导体三极管也称为晶体三极管，npn三极管可以说它是电子电路中最重要的器件。

它最主要的功能是电流放大和开关作用。

npn三极管顾名思义具有三个电极。

二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示）。
