拦河水闸工程施工方案

第1篇

水闸工程施工方案

一、工程概况

1.1 工程名称：XX水闸工程

1.2 工程地点：XX省XX市XX县XX镇

1.3 工程规模：本工程是一座以灌溉、防洪、发电为主，兼顾城市供水、水产养殖等综合利用的水利枢纽工程。

1.4 工程建设内容：主要包括拦河闸、发电厂房、灌溉渠道、排水渠道、河道整治等。

1.5 工程建设标准：按照《水利水电工程设计规范》（GB 50201-2014）等相关规范执行。

二、施工组织设计

2.1 施工组织架构

本工程成立项目经理部，下设施工管理部、工程技术部、质量安全部、物资设备部、财务部等职能部门。项目经理部负责整个工程的施工组织、协调和管理。

2.2 施工进度计划

根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

2.3 施工质量保证体系

建立健全质量保证体系，确保工程质量符合设计要求。

2.4 施工安全保证体系

建立健全安全保证体系，确保施工安全。

三、施工准备

3.1 施工现场准备

1. 对施工现场进行勘察，了解工程地质、水文、气象等情况。

2. 对施工现场进行平整，确保场地满足施工要求。 3. 建立临时设施，包括办公室、宿舍、食堂、仓库等。

3.2 施工人员准备

1. 组织施工人员进场，进行技术培训和安全教育。

2. 配备必要的施工人员，包括施工管理人员、技术人员、施工工人等。

3.3 施工设备准备

1. 根据工程需求，配备必要的施工设备，如挖掘机、装载机、搅拌机、混凝土泵等。

2. 对施工设备进行检查、调试，确保设备运行正常。

3.4 施工材料准备

1. 采购工程所需的各种建筑材料，如水泥、砂石、钢筋等。

2. 对建筑材料进行检验，确保质量符合要求。

四、施工工艺及方法

4.1 拦河闸施工

1. 地基处理：对地基进行开挖、换填、压实等处理，确保地基承载力满足设计要求。

2. 模板工程：采用组合钢模板，确保模板安装牢固、平整。

3. 钢筋工程：按照设计要求，进行钢筋绑扎、焊接，确保钢筋间距、保护层厚度等符合规范。

应用技术　

Ｉ■　

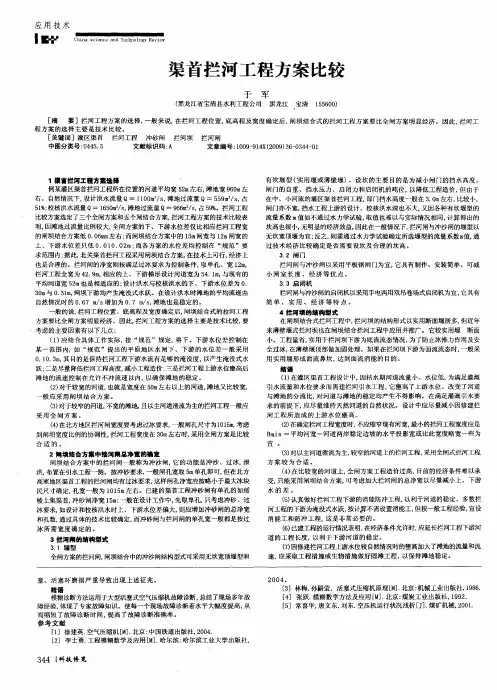

渠首拦河工程方案比较　

于军　

（黑龙江省宝清县水利工程公司　黑龙江宝清　１５５６００）　

［摘　要］拦河工程方案的选择，一般来说，在拦河工程位置，底高程及宽度确定后，闸坝结合式的拦河工程方案要比全闸方案明显经济。因此，拦河工　

程方案的选择主要是技术比较。　

［关键词］灌区渠首　拦河工程　冲砂闸　拦河坝　

中图分类号：Ｕ４４５．５　文献标识码：Ａ　拦河闸　

文章编号：１００９—９１４Ｘ（２００９）３６—０３４４一Ｏ１　

１榘首拦河工程方案选择　

例某灌区渠首拦河工程所在位置的河道平均宽５２ｍ左右，滩地宽９６０ｍ左　

右。自然情况下，设计洪水流量Ｑ＝ｌｌＯＯｍ３／ｓ，滩地过流量Ｑ：５５９ｍａ／ｓ，占　

５１％：校核洪水流量Ｑ＝１６５０ｍ３／ｓ，滩地过流量Ｑ＝９６６ｍ　／ｓ，占５９％。拦河工程　

比较方案选定了三个全闸方案和五个闸结合方案，拦河工程方案的技术比较表　

明，因滩地过流量比例较大，全闸方案的下、下游水位差仅比相应拦河工程宽　

的闸坝结合方案低０．０６ｍｍ左右：而闸坝结合方案中的１５ｍ闸宽与１２ｍ闸宽的　

上、下游水位差只低０．０ｌ０．０２ｍ；而各方案的水位差均控制在“规范”要　

求范围内：据此，北关渠首拦河工程采用闸坝结合方案，在技术上可行，经济上　

也是合理的。拦河闸的净宽则按满足过冰要求为控制条件，取单孔、宽１２ｍ，　

拦河工程全宽为４２．９ｍ，相应的上、下游梯形设计河道宽为５４．１ｍ，与现有的　

平均河道宽５２ｍ也是相适应的：设计洪水与校核洪水的下、下游水位差为０．　

３０ｍ与０．３１ｍ，闸坝下游均产生淹没式水跃。在设计洪水时滩地的平均流速由　

自然情况时的０．６７　ｍ／ｓ增加为０．７　ｍ／ｓ，滩地也是稳定的。　

一般的说，拦河工程位置、底高程及宽度确定后，闸坝结合式的拉河工程　

方案要比全闸方案明显经济。因此，拦河工程方案的选择主要是技术比较，要　

考虑的主要因素有以下几点：　

（１）应结合具体工作实际，按“规范”规定，将下、下游水位差控制在　

（1）施工顺序

打井降水→基槽开挖→基础施工→钢筋砼框架结构施工→墙体砌筑→屋面工程施工 →门窗及装饰工程施工→水电安装施工→回填土等

（2）打井降水、基槽开挖，其中水闸由于开挖较深，沿槽边打φ300木桩，间距0.5米，中间加两层竹排挡土防护。

（3）基础施工

毛石基础注意砂浆饱满，材料经试验检测符合设计规范要求。条形基础、独立基础支模采用组合钢模板，局部使用木模板；砼采用商品砼，采用砼输送泵直接浇筑砼，局部采用滑槽浇筑。

（4）钢筋砼框架施工

A、模板工程

本工程钢筋砼结构施工模板主要采用定型组合钢模板。模板安装以前，首先检查钢模板及配件，不合格的不准使用，脱模剂在安装前涂刷均匀一致，分规格码放。模板采用就位组装，根据工程结构形式和特点及现场施工条件确定模板平面位置，纵横龙骨规格、数量、排列尺寸，梁板支撑间距。

a、地梁模板安装，根据在定位放线确定的轴线，在垫层上弹出各梁的外边线，复核垫层标高，以保证基础轴线和标高的准确性。

b、柱模板安装，按照柱子大小，预拼装成一面一片，或两面一片，根据弹好墨线就位后先临时固定，再用U形卡将两侧模板连接卡紧。柱箍采用脚手架管和扣件制成，柱箍间距不大于1米。

c、柱模拆除后，在砼上弹出轴线和水平线，梁模板采用单排支柱，支柱间距80cm，支柱上面垫10cm×10cm方木，支柱双向加剪力撑和水平拉杆，按设计标高调整好支柱标高后，安装梁底板，并拉线找直，梁底按设计要求起拱，起拱的方法，使用在梁底模处，按其不同点起拱的高度加木垫块完成。

钢筋绑扎完毕，隐检合格后，把两侧模板与底板用U形卡连接，用三角支撑固定，支撑间距为80 cm。安装后校正梁中线、标高、截面尺寸。

d、楼板（屋顶）模板采用竹胶板，从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定，再安第二排龙骨和支柱，依次逐排安装。支柱间距为1米，大龙骨间距80cm，小龙骨间距50cm，采用垫方木找平，从一侧开始铺模板。平台铺完后用水平仪测量标高，进行校正，在支柱之间设水平支撑。

拦河工程整治方案

一、前言

近年来，我国生态环境问题日益突出，水资源短缺、水污染等问题给社会经济发展带来了隐患。针对这一问题，拦河工程是一种常见的水利工程整治措施，通过拦截河流水体，可以对水资源进行合理利用和防洪防涝。本文将结合实际案例，对拦河工程整治方案进行深入探讨，以期为相关工程领域提供理论参考。

二、拦河工程概述

拦河工程是指通过在河道上建设水闸或堰坝等设施，以调节水流、控制洪水和保护岸线等手段来达到整治水利、改善环境、保护生态等目的的一种综合性水利工程。拦河工程的主要功能包括调节水流、调度水资源、控制洪水、供水灌溉、发电等。此外，拦河工程还可以改善水体水质、提升水生态环境、保护岸线等。因此，拦河工程在水资源综合利用、生态环境保护和防洪减灾方面发挥着重要作用。

三、拦河工程整治方案

1. 地质勘察与工程测量

首先需要对拦河工程整治区域进行地质勘察与工程测量，了解地质构造情况、地下水位、地形地貌、土质情况等信息。基于实地勘察数据，绘制详细的地形图、地质图和水文地质图，为后续工程设计提供科学依据。同时，还需开展工程测量，确定拦河工程整治建设的具体位置、高程、长度、宽度等参数，保证工程规划的准确性和科学性。

2. 生态环境评价

在进行拦河工程整治前，需要对整治区域的生态环境进行评价，包括土地利用状况、生物多样性、水质情况、岸线生态、生物资源等内容。评价结果将为后续工程设计和环境保护提供科学依据，保证工程建设对当地生态环境影响的最小化。

3. 工程设计与规划

根据地质勘察和生态环境评价的结果，进行拦河工程整治的规划和设计。工程设计包括拦河工程的类型选择、工程规模确定、结构形式设计等内容。在设计过程中，需充分考虑当地的地质条件、生态环境状况和水资源利用要求，结合当地的实际情况，制定科学合理的整治方案。

4. 技术方案选择

拦河工程整治所需的技术方案包括拦河工程设施的选用、施工工艺的选择等。在技术方案选择过程中，需要充分考虑当地的地质、水文等特点，选择符合当地特点、环保性好、效果明显的技术方案。同时，还需要充分考虑工程建设中可能出现的问题和风险，制定相应的应对措施。
