(完整版)链传动习题

链传动由平行的主动链轮,从动链轮和绕在两轮上的一条封闭链条组成。

链传动优点：结构紧凑，工作可靠，作用在轴上的载荷小，承载能力较大，效率较高，能保持精确的平均传动比。

链传动缺点：瞬时传动比不恒定，传动不平稳，工作时有冲击和噪声，对安装精度要求较高。

链传动分类：

按用途分类：

传动链：在机械中用来传递运动和动力

牵引链：在输送机械中用来移动重物

起重链：在起重机械中用来提升重物

按结构分类：

传动链有滚子链和齿形链等类型。

一、滚子链

滚子链的尺寸与结构：

内链板与套筒之间、外链板与销轴之间为过盈联接；滚子与套筒之间、套筒与销轴之间均为间隙配合。

链上相邻两铰链中心之间的距离称为链节距，用 p 表示。

节距p越大，链的承载能力越强，但各原件的尺寸也随之增大，重量增加，冲击和振动加大。

滚子链分为单排链、双排链、多排链。 排数越多，承载能力越高，但受加工和装配精度的影响，各排链受载荷越不均匀，故排数不宜过多，通常不超过4排。

p外链板

内链板

套筒 滚子

销轴

用开口销固定 用弹簧卡片固定 过渡链节

链节链接的三种形式：组成链节为偶数时，采用开口销或弹簧夹链接；组成链节为奇数时，需要采用过渡链节链接。过渡链节在工作时不但承受拉力作用，还受附加弯矩作用，所以强度比较低。

对于在重载，冲击及频繁正反向转动等繁重条件下工作的链传动，如果全部采用过渡链节连接，反而柔性较好，能减轻冲击和振动。

二、链轮

链轮设计时应考虑的要求：

保证链节能自由的进入和退出啮合；尽量减小啮合时与链节的接触应力；形状简单，便于加工。

链轮分度圆：绕在链轮上的各链节滚子中心所在的圆。

链节距 p 、齿数 z ；

分度圆直径：

齿顶圆直径：

齿根圆直径：

链轮的结构：

整体式：小直径的链轮；

孔板式：中等尺寸的链轮；

链传动经典习题

———————————————————————————————— 作者:

———————————————————————————————— 日期：

CHAPTER8 链轮

一,单选题 ( 题 每题 分 共 分)

( ) 1． 一传动链条之紧边张力为1８00kｇ，松边张力很小，可以忽略不计,且平均线速度每分钟20m，则该链轮传送功率为多少马力 （A)２ (B)4 (C）6 （D)8.ﻫ解答 Ｄﻫ解析 PS===8ﻫ（ ） 2. 可以高速传动且无噪音之链条是 (A)块状链 (B)滚子链 (C)柱环链 (D)平环链

(Ｅ）倒齿链．

解答 Ｅ

解析 倒齿链又名无声链.

（ ) 3． 某链轮之齿数为6０,链节距为2cｍ，则其节圆直径为多少cm (A）38．5 (B）19.2 (C)76.9 (D）9.6 (Ｅ）５7．7 cｍ.(ｓin3°=０.052,sin６°＝0.１04)

解答 A

解析 D＝===＝38.５cｍﻫ( ) ４. 下列何者不是链条传动的优点 (A)不受湿气及冷热之影响 （B)无滑动现象且传动效率高 （Ｃ）有效挽力较大 (D)适合高速回转且传动速率稳定．

解答 Dﻫ（ ) 5. 一般自行车或机车所采用之传动链条为 (A)平环链 (Ｂ)块状链 (C)柱环链

(D）滚子链.

解答 D

解析 平环链主要用於吊车及起重机；块状链主要用於低速传动;柱环链主要用於船舶之锚链.ﻫ( ) ６． Ａ链轮3０齿以30０rｐm的转速带动45齿的B链轮,若链条运转中之能量损耗为2%,则其转速为 (A）196 (B)296 (C)２00 （D)300 ｒpm.ﻫ解答 Ａﻫ解析 = ＝

NB=200

Ｎ=200×(1-2%)＝１96(rpｍ)ﻫ( ) ７. 一般链轮轮齿采用奇数齿的原因是 (A)减少振动 (B)使磨损均匀 (C）避免脱链 (D)减少弦线作用.ﻫ解答 Ｂﻫ( ) 8. 一部脚踏车,其前,后齿轮之齿数分别为5０齿与15齿,设前齿轮转速为75ｒpm,若后轮直径为8０cm,则此脚踏车每小时可行走若干ｋm （Ａ）3π (B）６π (C)9π （D)12π km/hr．ﻫ解答 Ｄ

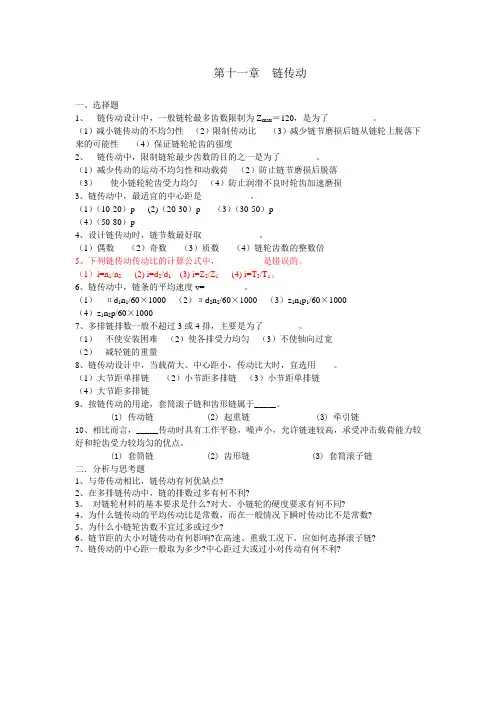

第十一章 链传动

一、选择题

1、 链传动设计中，一般链轮最多齿数限制为Zmax＝120，是为了__________。

（1）减小链传动的不均匀性 （2）限制传动比 （3）减少链节磨损后链从链轮上脱落下来的可能性 （4）保证链轮轮齿的强度

2、 链传动中，限制链轮最少齿数的目的之一是为了________。

（1）减少传动的运动不均匀性和动载荷 （2）防止链节磨损后脱落

（3） 使小链轮轮齿受力均匀 （4）防止润滑不良时轮齿加速磨损

3、链传动中，最适宜的中心距是___________。

（1）（10-20）p (2)（20-30）p （3）（30-50）p

（4）（50-80）p

4、设计链传动时，链节数最好取_____________。

（1）偶数 （2）奇数 （3）质数 （4）链轮齿数的整数倍

5、下列链传动传动比的计算公式中，__________是错误的。

（1）i=n1/n2 (2) i=d2/d1 (3) i=Z2/Z1 (4) i=T2/T1η

6、链传动中，链条的平均速度v=_________。

（1） πd1n1/60×1000 （2）πd2n2/60×1000 （3）z1n1p1/60×1000

（4）z1n2p/60×1000

7、多排链排数一般不超过3或4排，主要是为了________。

（1） 不使安装困难 （2）使各排受力均匀 （3）不使轴向过宽

（2） 减轻链的重量

8、链传动设计中，当载荷大、中心距小，传动比大时，宜选用____。

（1）大节距单排链 （2）小节距多排链 （3）小节距单排链

（4）大节距多排链

9、按链传动的用途，套筒滚子链和齿形链属于_____。

(1) 传动链 (2) 起重链 (3) 牵引链

10、相比而言，_____传动时具有工作平稳，噪声小，允许链速较高，承受冲击载荷能力较好和轮齿受力较均匀的优点。

1.单根A型V带，其基准长度Ld=2000mm，传递功率P≈1.0kW，主动轮转速1n=1440r/min，主动轮直径1D=100mm，从动轮转速2n=720r/min，轮缘沟槽的角度ψ=38°，刚打滑时紧边拉力是松边拉力的5倍。试求:

(1) 传动中心距；

(2) 带和带轮接触面的摩擦系数f ；

(3) 紧边拉力F1和有效拉力F 。

2.图示为电动绳索牵引机的传动系统简图。试设计电动机与齿轮传动之间的V带传动。已知：电动机功率P=5.5kW，带传动的传动比i=3，电动机转速1n=1440r/min，一班制工作，载荷平稳。

题2图

1．已知一套筒滚子链传动，链条节距p=19.05mm，主动链轮齿数z1=15，链轮转速1n=500r/min，从动链轮齿数z2=25，中心距a=650mm，试求：

(1) 链速v(即链的平均速度)；链速的波动值vmax和vmin；链速波动的百分比。

2．已知主动链轮转速1n=850r/min，齿数z1=21，从动链轮齿数z2=99，中心距a=900mm，滚子链极限拉伸载荷为55.6kN，工作情况系数KA=1，试求链条所能传递的功率。（选作）

1——已知液压泵的额定压力MPa21sp，额定流量min/L200sq，总效率9.0，机械效率93.0m。

试求： 1）驱动泵所需的额定功率P； 2）泵的泄漏量q。

2 双作用叶片泵输出压力p=6.3MPa，转速n=1420r/min时输出流量为51L/min，实际输入功率Pr=7KW；当泵空载运行时输出流量为q0=58L/min，转速n0=1450r/min。试求泵的排量、容积效率及总效率。

3 若液压泵的额定压力ps=32MPa，额定流量qs=63L/min，额定转速ns=980r/min，容积效率ηV=0.95，总效率η=0.85。求液压泵的理论流量和驱动电机所需的功率。

4 某减速机要求液压马达的实际输出转矩T=52.5N·m，转速n=30r/min，马达回油腔压力为零。设液压马达的排量Vm=12.5cm3/r，液压马达的容积效率ηMV=0.9，机械效率ηMm=0.9，求所需要的流量和压力各为多少。
