测量放线施工方案

嘉民无锡嘉昊一期项目

测量放线专项施工方案

编制人：

审核人：

上海金安泰建筑安装工程有限公司

二0一六年四月

第 1 页 共 16 页 第一节 项目简介

一、编制依据

1.施工图纸；

2.建筑工程施工测量规程（DB11T 446-2007）；

3.工程测量规范（GB50026-2007）。

二、工程概况

1.工程名称：嘉民无锡嘉昊一期项目；

2.工程地点：无锡市锡山经济技术开发区高邓路南、坊达路东；

3.建设单位：嘉昊（无锡）仓储有限公司；

4.设计单位：信息产业电子第十一设计研究院科技工程股份有限公司；

5.施工单位：上海金安泰建筑安装工程有限公司；

6.建筑简况：

本工程位于江苏无锡市锡山经济技术开发区内，由两幢单层仓储及1幢物业用房、1幢门卫用房，1号仓储占地面积18452.07㎡，建筑面积20454.57㎡；层数1一层，局部层数二层，层高4.5～6米。2号仓储占地面积16695.25㎡，建筑面积17735.59㎡，层数1一层，局部层数二层，层高4.5～6米。门卫及物业用房占地面积136.92㎡，建筑面积136.92㎡，层数1一层，层高3.5米，设计使用年限50年。

室内地坪士0.000相当于绝对标高5.35米,门卫及物业用房相当于绝对标高4.9米。

第 2 页 共 16 页 第二节 人员组织及设备配备

一、 人员组织

1名专业测绘工程师，1名持证上岗测量工负责现场测量工作，3名现场辅助测量员。

二、设备配备

本工程拟采用配备苏州一光全站仪 OTS 234型，激光经纬仪（LT400）控制，检测轴线和垂直度；用2台水准仪（NAL224）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制。

第 3 页 共 16 页 第三节 定位放线

大厂项目

7#地块一期总承包工程

测

量

放

线

施

工

方

案

编制人：

审核人：

审批人：

中太建设集团股份有限公司

2014年7月 4日

1、施工测量概况

7#地块的建筑面积43526平方米，剪力墙结构。其中叠拼别墅共计23栋，建筑檐高分别为12.3m；配套的幼儿园1栋，变电站1栋，建筑檐高分别为12.0m、5.0m。

测量工程涉及到土建施工、装修施工等，测量控制工作尤为重要。为确保施工进度和施工精度，提高施测效率，在测量工作中，我们将全面推行数字化测量控制技术，采取科学的、先进的测量手段，使测量工作成为智能化施工的第一道工序。

2、控制网的建立和测量

为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，总承包方将建立统一的平面控制网和高程控制网。控制网分为二级：第一级为施工现场控制网，第二级为建筑物控制网。

3、测量基本原则

测绘工作的基本原则是：在布局上“从整体到局部”；在精度上“由高级到低级”；在程序上“先控制后细部”。施工控制网分为施工平面控制网和施工高程控制网，布网时从整体到局部，建网时从高精度到低精度逐级加密。

4、高精度整体控制网的布设

根据场区平面规划和建设方提供的测量基准点为依据，建立建筑物平面控制网（见测量控制网平面图）。首级高程控制借用平面控制网的桩点进行布设，这两个控制网是工程整体控制和变型监测的依据和基准，以保证各分部分项工程之间的连贯性和统一性。

1）工程测量控制网布设及等级划分

按二级控制，即首级控制网（施工现场）、二级控制网（建筑物）。

2）分项工程施工控制网的布设

分项工程施工控制网根据施工进度分不同阶段进行测设。它的布设原则要满足相关施工细部测量或施工控制的要求，全面覆盖。采用场地坐标系。

3）施工坐标系的建立

为了与设计图纸坐标一致，选择轴线网交点为坐标原点建立施工相对坐标系坐标（笛卡尔坐标），并将轴线点和其他平面控制点坐标换算成施工坐标系坐标，换算公式为：

永旺梦乐城烟台店工程 测量放线施工方案

永旺梦乐城烟台店项目经理部 目录

一、测量概述 ......................................... 1

1.1工程概况..................................................... 1

1.2编制依据..................................................... 1

二、测控重点难点及保证措施 ........................... 1

2.1施工周期长，如何保证测控系统的精度........................... 1

2.2各阶段或各环节测控系统的同一性............................... 2

2.3平面控制点的垂直引测精度保证及现场可行性..................... 2

2.4高程控制点的垂直引测精度保证及现场可行性..................... 2

2.5施工过程中变形给测量工作带来的难度........................... 2

2.6测控方法的选择及设备的选型................................... 2

2.7和各专业分包的协作........................................... 3

三、准备工作 ......................................... 3

3.1现场勘察..................................................... 3

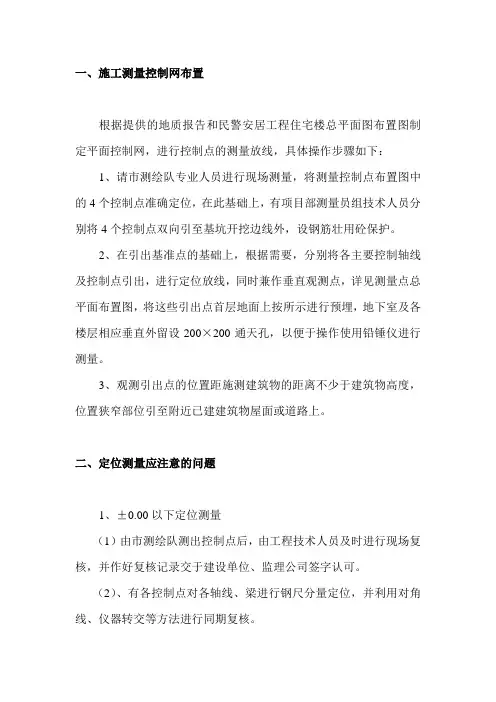

一、施工测量控制网布置

根据提供的地质报告和民警安居工程住宅楼总平面图布置图制定平面控制网，进行控制点的测量放线，具体操作步骤如下：

1、请市测绘队专业人员进行现场测量，将测量控制点布置图中的4个控制点准确定位，在此基础上，有项目部测量员组技术人员分别将4个控制点双向引至基坑开挖边线外，设钢筋壮用砼保护。

2、在引出基准点的基础上，根据需要，分别将各主要控制轴线及控制点引出，进行定位放线，同时兼作垂直观测点，详见测量点总平面布置图，将这些引出点首层地面上按所示进行预埋，地下室及各楼层相应垂直外留设200×200通天孔，以便于操作使用铅锤仪进行测量。

3、观测引出点的位置距施测建筑物的距离不少于建筑物高度，位置狭窄部位引至附近已建建筑物屋面或道路上。

二、定位测量应注意的问题

1、±0.00以下定位测量

（1）由市测绘队测出控制点后，由工程技术人员及时进行现场复核，并作好复核记录交于建设单位、监理公司签字认可。

（2）、有各控制点对各轴线、梁进行钢尺分量定位，并利用对角线、仪器转交等方法进行同期复核。 （3）对现所有平面坐标控制点、控制轴线进行确认，以便主体施工取样。

2、±0.00以上楼层测量

（1）必须认真进行±0.00处柱网放线，各轴线必须用墨线弹出，并用常规的几种轴位定线方法反复进行复核，对有偏差的部位，要由工地技术负责人进行调整处理，并报监理及建设单位。

（2）±0.00处柱网复核准确后，要及时引测出楼层施工的楼层施工的控制点并由主控线与原有柱网复核，一定要满足测量误差的要求。

（3）楼层放线时，要准确地留出通视孔，如不能通视，则必须进行修整，直至达到通视要求为止。

（4）楼层放线时，需在±0.00处设铅锤仪向楼层进行设点，要两次施测才能确定楼层控制点。

（5）利用楼层控制点，分别获得楼层各方轴线定位。

（6）利用楼层各轴线采用钢尺量距、仪器转角，获得楼层全部轴线，并进而获得楼面柱网轴线。
