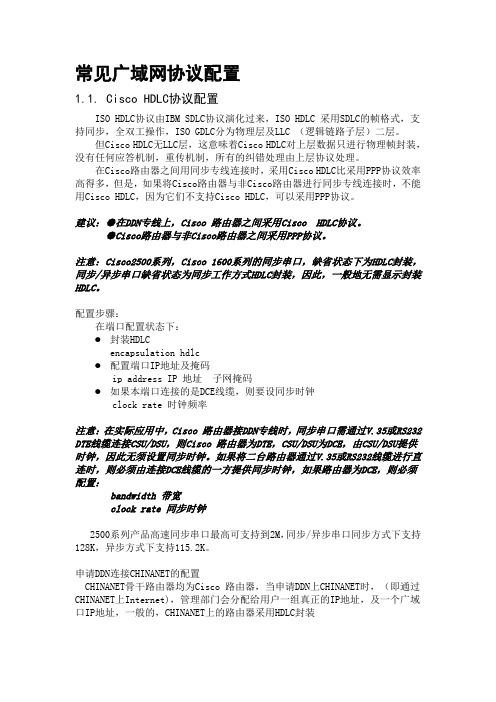

常见广域网协议配置1.1. Cisco HDLC协议配置ISO HDLC协议由IBM SDLC协议演化过来,ISO HDLC 采用SDLC的帧格式,支持同步,全双工操作,ISO GDLC分为物理层及LLC (逻辑链路子层)二层。
但Cisco HDLC无LLC层,这意味着Cisco HDLC对上层数据只进行物理帧封装,没有任何应答机制,重传机制,所有的纠错处理由上层协议处理。
在Cisco路由器之间用同步专线连接时,采用Cisco HDLC比采用PPP协议效率高得多,但是,如果将Cisco路由器与非Cisco路由器进行同步专线连接时,不能用Cisco HDLC,因为它们不支持Cisco HDLC,可以采用PPP协议。
建议:●在DDN专线上,Cisco 路由器之间采用Cisco HDLC协议。
●Cisco路由器与非Cisco路由器之间采用PPP协议。
注意:Cisco2500系列,Cisco 1600系列的同步串口,缺省状态下为HDLC封装,同步/异步串口缺省状态为同步工作方式HDLC封装,因此,一般地无需显示封装HDLC。
配置步骤:在端口配置状态下:●封装HDLCencapsulation hdlc●配置端口IP地址及掩码ip address IP 地址子网掩码●如果本端口连接的是DCE线缆,则要设同步时钟clock rate 时钟频率注意:在实际应用中,Cisco 路由器接DDN专线时,同步串口需通过V.35或RS232 DTE线缆连接CSU/DSU,则Cisco 路由器为DTE,CSU/DSU为DCE,由CSU/DSU提供时钟,因此无须设置同步时钟。
如果将二台路由器通过V.35或RS232线缆进行直连时,则必须由连接DCE线缆的一方提供同步时钟,如果路由器为DCE,则必须配置:bandwidth 带宽clock rate 同步时钟2500系列产品高速同步串口最高可支持到2M,同步/异步串口同步方式下支持128K,异步方式下支持115.2K。
实验八 路由器广域网HDLC封装的配置 一、实验目的1.进一步理解串行接口的功能2.认识串行接口常用的接线种类及其对配置的影响3.熟练掌握串行接口配置的要素4.理解串行接口链路封装协议 PPP的层次5.掌握HDLC封装配置二、应用环境1.企业环境中异地的互连通常要经过第三方的网络,比如网通、电信等等,所以与局域网的配置不同。
2.广域网通常需要付费、带宽比较有限、可靠性相比局域网要低。
三、实验设备及材料1.DCR-1750路由器1台2.DCR-1702路由器1台3.PC机一台4.Console线揽一条5.网线一根6.CR-V35MT一条7.CR-V35FC一条四、实验拓扑图五、实验内容与要求1.先用带外配置对路由器进行初始化,并配置IP地址为:192.168.10.101/24 2.PC机的IP地址为:192.168.10.102/243.在 Router-A中使用 show running-config 命令察看设备串行接口的配置标识并记录4.在 Router-B中使用 show running-config 命令察看设备串行接口的配置标识并记录5.封装 HDLC 协议①.在 Router-A中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
②.在 Router-B中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
③.在 Router-A串行接口的配置模式下,配置时钟频率。
在 Router-A串行接口的配置模式下,配置时钟频率。
在 Router-A串行接口的配置模式下,配置时钟频率。
④.再次查看串行接口状态,直到端口状态稳定为 UP 状态六、实验步骤第一步:路由器恢复出厂默认值图8-1 路由器默认默认值第二步:设置Router-A接口地址及封装HDLC协议并设置时钟频率图8-2 Router-A的接口地址及封装HDLC协议第三步:查看Router-A的接口配置结果图8-3 查看Router-A的接口配置 第四步:设置Router-B接口地址及封装HDLC协议图8-4 Router-B的接口地址及封装HDLC协议 第五步:查看Router-B的接口配置结果图8-5 查看Router-B的接口配置第六步:测试两台路由器串口之间的连通性图8-6 测试连通性七、注意事项和排错1.注意查看接口状态,接口和协议都必须是UP2.CR-V35FC所连接的接口为DCE,CR-V35MT所连接的接口为DTE 3.协议是DOWN,通常是封装不匹配、DCE时钟没有配置4.接口是DOWN,通常是线缆故障5.在实际工作中,DCE设备通常由服务提供商配置,本实验是模拟环境八、共同思考1.如果没有指明封装协议,默认的是什么协议?2.为什么要配置DCE的时钟频率?九、本次实验总结1设置HDLC协议封装的配置(Router-A)Router-A_config#interface serial 1/1Router-A_config_s1/1#encapsulation hdlcRouter-A_config_s1/1#physical-layer speed 640002设置PPP协议封装CHAP验证的配置(Router-B)Router-B_config#interface serial 0/2Router-B_config_s1/1#encapsulation hdlc3. 查看路由器接口状态①、查看快速以太网口Router-A #show interface fastethernet 0/0②、查看串口Router-A # show interface serial 1/14.在路由器上测试串口连通性Router-A #ping 192.168.10.1025.路由器恢复出厂默认值Router#delete 删除所有配置文件Router#reboot重新启动路由器************************************************************注:每次做完实验之后要把路由器恢复出厂默认值。

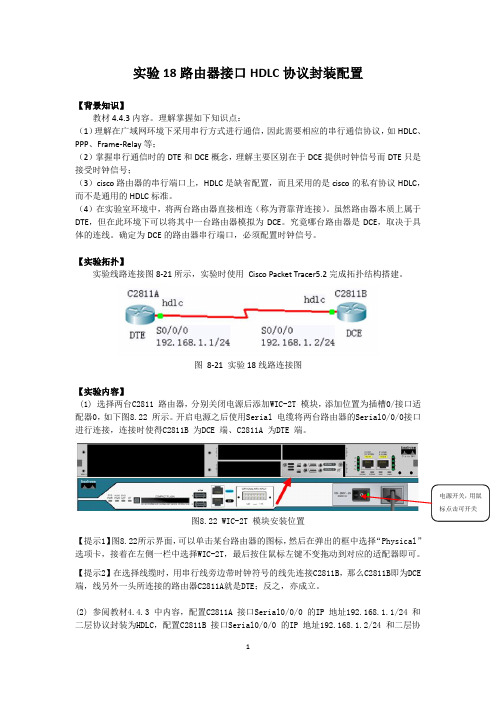

实验18路由器接口HDLC协议封装配置【背景知识】教材4.4.3内容。
理解掌握如下知识点:(1)理解在广域网环境下采用串行方式进行通信,因此需要相应的串行通信协议,如HDLC、PPP、Frame-Relay等;(2)掌握串行通信时的DTE和DCE概念,理解主要区别在于DCE提供时钟信号而DTE只是接受时钟信号;(3)cisco路由器的串行端口上,HDLC是缺省配置,而且采用的是cisco的私有协议HDLC,而不是通用的HDLC标准。
(4)在实验室环境中,将两台路由器直接相连(称为背靠背连接)。
虽然路由器本质上属于DTE,但在此环境下可以将其中一台路由器模拟为DCE。
究竟哪台路由器是DCE,取决于具体的连线。
确定为DCE的路由器串行端口,必须配置时钟信号。
【实验拓扑】实验线路连接图8-21所示,实验时使用Cisco Packet Tracer5.2完成拓扑结构搭建。
图8-21 实验18线路连接图【实验内容】(1) 选择两台C2811 路由器,分别关闭电源后添加WIC-2T 模块,添加位置为插槽0/接口适配器0,如下图8.22 所示。
开启电源之后使用Serial 电缆将两台路由器的Serial0/0/0接口进行连接,连接时使得C2811B 为DCE 端、C2811A 为DTE 端。
图8.22 WIC-2T 模块安装位置【提示1】图8.22所示界面,可以单击某台路由器的图标,然后在弹出的框中选择“Physical”选项卡,接着在左侧一栏中选择WIC-2T,最后按住鼠标左键不变拖动到对应的适配器即可。
【提示2】在选择线缆时,用串行线旁边带时钟符号的线先连接C2811B,那么C2811B即为DCE 端,线另外一头所连接的路由器C2811A就是DTE;反之,亦成立。
(2) 参阅教材4.4.3 中内容,配置C2811A 接口Serial0/0/0 的IP 地址192.168.1.1/24 和二层协议封装为HDLC,配置C2811B 接口Serial0/0/0 的IP 地址192.168.1.2/24 和二层协议封装为HDLC,同时在C2811B上配置接口时钟频率,即DCE端需要配置接口时钟频率,DTE 端不需要配置。

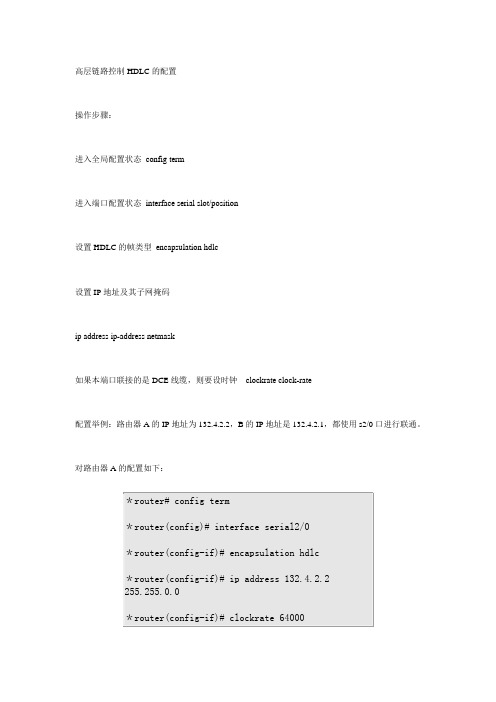

高层链路控制HDLC的配置操作步骤:进入全局配置状态 config term进入端口配置状态interface serial slot/position设置HDLC的帧类型 encapsulation hdlc设置IP地址及其子网掩码ip address ip-address netmask如果本端口联接的是DCE线缆,则要设时钟 clockrate clock-rate配置举例:路由器A的IP地址为132.4.2.2,B的IP地址是132.4.2.1,都使用s2/0口进行联通。
对路由器A的配置如下:*router# config term*router(config)# interface serial2/0*router(config-if)# encapsulation hdlc*router(config-if)# ip address 132.4.2.2255.255.0.0*router(config-if)# clockrate 64000对路由器B的配置如下:*router# config term*router(config-if)# encapsulation hdlc*router(config-if)# ip address 132.4.2.1255.255.0.0*router(config-if)# clockrate 64000平均链路访问LAPB操作步骤:进入全局配置状态 config term进入端口配置状态 interface serial slot/position设置lapb帧类型,如果本节点作lapb dce,则要加上dce选项 encapsulation lapb[dce] 设置IP地址及其掩码ip address ip-address netmask如果本端口作物理DCE()。
路由器经常用于构建广域网,广域网链路的封装和以太网上的封装有着非常大的差别。
常见的广域网封装有HDLC、PPP、Frame-relay 等,本章介绍HDLC 和PPP。
相对而言,PPP比起HDLC 有较多的功能。
HDLC 和PPP 简介HDLC 介绍HDLC 是点到点串行线路上(同步电路)的帧封装格式,其帧格式和以太网帧格式有很大的差别,HDLC 帧没有源MAC 地址和目的MAC 地址。
Cisco 公司对HDLC 进行了专有化,Cisco的HDLC 封装和标准的HDLC 不兼容。
如果链路的两端都是Cisco 设备,使用HDLC 封装没有问题,但如果Cisco 设备与非Cisco 设备进行连接,应使用PPP 协议。
HDLC 不能提供验证,缺少了对链路的安全保护。
默认时,Cisco 路由器的串口是采用Cisco HDLC 封装的。
如果串口的封装不是HDLC,要把封装改为HDLC 使用命令“encapsulation hdlc”。
PPP 介绍1. PPP 概述和HDLC 一样,PPP 也是串行线路上(同步电路或者异步电路)的一种帧封装格式,但是PPP 可以提供对多种网络层协议的支持。
PPP 支持认证、多链路捆绑、回拨、压缩等功能。
PPP 经过4 个过程在一个点到点的链路上建立通信连接:•链路的建立和配置协调:通信的发起方发送LCP 帧来配置和检测数据链路•链路质量检测:在链路已经建立、协调之后进行,这一阶段是可选的•网络层协议配置协调:通信的发起方发送NCP 帧以选择并配置网络层协议•关闭链路:通信链路将一直保持到LCP 或NCP 帧关闭链路或发生一些外部事件2. PPP 认证:PAP 和CHAP(1)PAP——密码验证协议PAP(Password Authentication Protocol)利用2 次握手的简单方法进行认证。
在PPP 链路建立完毕后,源节点不停地在链路上反复发送用户名和密码,直到验证通过。
思科路由器广域网协议设置(2)思科路由器广域网协议设置dialer-list 1 protocol ip permit!Cisco路由器同时支持回拨功能,我们将路由器Router1作为Callback Server,Router2作为Callback Client。
与回拨相关命令:Router1:hostname router1user router2 password cisco!isdn switch-type basic-net3!interface bri 0ip address 192.200.10.1 255.255.255.0encapsulation pppdialer map ip 192.200.10.2 name router2 class s3 572dialer load-threshold 80ppp callback acceptppp multilinkdialer-group 1ppp authentication chap!map-class dialer s3dialer callback-server usernamedialer-list 1 protocol ip permit!Router2:hostname router2user router1 password cisco!isdn switch-type basic-net3!interface bri 0ip address 192.200.10.2 255.255.255.0 encapsulation pppdialer map ip 192.200.10.1 name router1 571 dialer load-threshold 80ppp callback requestppp multilinkdialer-group 1ppp authentication chap!dialer-list 1 protocol ip permit!相关调试命令:debug dialerdebug isdn eventdebug isdn q921debug isdn q931debug ppp authenticationdebug ppp errordebug ppp negotiationdebug ppp packetshow dialershow isdn status举例:执行debug dialer命令观察router2呼叫router1,router1回拨router2的过程.router1#debug dialerrouter2#ping 192.200.10.1router1#00:03:50: %LINK-3-UPDOWN: Interface BRI0:1, changed state to up00:03:50: BRI0:1:PPP callback Callback server starting to router2 57200:03:50: BRI0:1: disconnecting call00:03:50: %LINK-3-UPDOWN: Interface BRI0:1, changed state to down00:03:50: BRI0:1: disconnecting call00:03:50: BRI0:1: disconnecting call00:03:51: %LINK-3-UPDOWN: Interface BRI0:2, changed state to up00:03:52: callback to router2 already started00:03:52: BRI0:2: disconnecting call00:03:52: %LINK-3-UPDOWN: Interface BRI0:2, changed state to down00:03:52: BRI0:2: disconnecting call00:03:52: BRI0:2: disconnecting call00:04:05: : Callback timer expired00:04:05: BRI0:beginning callback to router2 57200:04:05: BRI0: Attempting to dial 57200:04:05: Freeing callback to router2 57200:04:05: %LINK-3-UPDOWN: Interface BRI0:1, changed state to up00:04:05: BRI0:1: No callback negotiated00:04:05: %LINK-3-UPDOWN: Interface Virtual-Access1, changed state to up00:04:05: dialer Protocol up for Vi100:04:06: %LINEPROTO-5-UPDOWN: Line protocol on Interface BRI0:1, changed stateto up00:04:06: %LINEPROTO-5-UPDOWN: Line protocol on Interface Virtual-Access1, changed state to up00:04:11: %ISDN-6-CONNECT: Interface BRI0:1 is now connected to 572#router14. ISDN访问首都在线263网实例:本地局部网地址为10.0.0.0/24,属于保留地址,通过NAT地址翻译功能,局域网用户可以通过ISDN上263网访问Internet。
Cisco路由器简明配置⼿册--第⼆章⼴域⽹协议设置Cisco 路由器简明配置⼿册第⼆章⼴域⽹协议设置⼀、HDLCHDLC 是CISCO 路由器使⽤的缺省协议,⼀台新路由器在HDLC 环境中使⽤时不需要设置⼴域⽹协议。
有关命令端⼝设置设置HDLC 封装 encapsulation hdlc设置DCE 端线路速度clockrate speed举例Router1:Interface Serial0-- ip address 192.200.10.1 255.255.255.0-- Clockrate 1000000Router2:-- interface Serial0-- ip address 192.200.10.2 255.255.255.0⼆、X.25有关命令端⼝设置设置X.25 封装 encapsulation x25[dce]设置X.121 地址 x25 address x.121-address设置远⽅站点的地址映射 x25 map ip IP address x.121-address举例Router1:interface Serial0-- encapsulation x25-- ip address 192.200.10.1 255.255.255.0-- x25 address 110101-- x25 map ip 192.200.10.2 110102Router2:interface Serial0-- encapsulation x25-- ip address 192.200.10.2 255.255.255.0-- x25 address 110102-- x25 map ip 192.200.10.1 110101三、Frame Relay有关命令端⼝设置设置FR 封装 encapsulation frame-relay设置FR LMI 类型⼦端⼝设置 frame-relay lmi-type {ansi|cisco|q933a}设置FR DLCI 编号 frame-relay interface-dlci dlci[broadcast]举例Router1:interface Serial0-- encapsulation frame-relay-- frame-relay lmi-type ansiinterface Serial0.16 point-to-point-- ip address 192.200.10.1 255.255.255.0-- frame-relay interfac dlci 16Router2:interfacte Serial0-- encapsulation frame-relay-- frame-relay lmi-type ansiinterface Serial0.17 point-to-point-- ip address 192.200.10.2 255.255.255.0-- frame-relay interface-dlci 17四、PSTN电话⽹络(PSTN)是⽬前普及程度最⾼、成本最低的公⽤通讯⽹络,它在⽹络互连中也有⼴泛的应⽤。
CISCO路由器广域网协议设置HDLC
HDLC
HDLC是CISCO路由器使用的缺省协议,一台新路由器在未指定封装协议时默认使用HDLC封装。
1. 有关命令
端口设置
任务命令
设置HDLC封装encapsulation hdlc
设置DCE端线路速度clockrate speed
复位一个硬件接口clear interface serial unit
显示接口状态show interfaces serial [unit] 1
注:1.以下给出一个显示Cisco同步串口状态的例子.
Router#show interface serial 0
Serial 0 is up, line protocol is up
Hardware is MCI Serial
Internet address is 150.136.190.203, subnet mask is 255.255.255.0
MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 1/255 Encapsulation HDLC, loopback not set, keepalive set (10 sec)
Last input 0:00:07, output 0:00:00, output hang never
Output queue 0/40, 0 drops; input queue 0/75, 0 drops
Five minute input rate 0 bits/sec, 0 packets/sec
Five minute output rate 0 bits/sec, 0 packets/sec
16263 packets input, 1347238 bytes, 0 no buffer
Received 13983 broadcasts, 0 runts, 0 giants
2 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 2 abort 22146 packets output, 2383680 bytes, 0 underruns
0 output errors, 0 collisions, 2 interface resets, 0 restarts
1 carrier transitions
2. 举例
设置如下:
Router1:
interface Serial0
ip address 192.200.10.1 255.255.255.0
clockrate 1000000
Router2:
interface Serial0
ip address 192.200.10.2 255.255.255.0
!
3. 举例使用E1线路实现多个64K专线连接.
相关命令:
任务命令
进入controller配置模式controller {t1 | e1} number
选择帧类型 framing {crc4 | no-crc4}
选择line-code类型 linecode {ami | b8zs | hdb3}
建立逻辑通道组与时隙的映射 channel-group number timeslots range1
显示controllers接口状
态
show controllers e1 [slot/port]2
注: 1. 当链路为T1时,channel-group编号为0-23, Timeslot范围1-24; 当链路为E1时, channel-group编号为0-30, Timeslot范围1-31.
2.使用show controllers e1观察controller状态,以下为帧类型为crc4时controllers正常的状态.
Router# show controllers e1
e1 0/0 is up.
Applique type is Channelized E1 - unbalanced
Framing is CRC4, Line Code is HDB3 No alarms detected.
Data in current interval (725 seconds elapsed):
0 Line Code Violations, 0 Path Code Violations
0 Slip Secs, 0 Fr Loss Secs, 0 Line Err Secs, 0 Degraded Mins
0 Errored Secs, 0 Bursty Err Secs, 0 Severely Err Secs, 0 Unavail Secs Total Data (last 24 hours) 0 Line Code Violations, 0 Path Code Violations,
0 Slip Secs, 0 Fr Loss Secs, 0 Line Err Secs, 0 Degraded Mins,
0 Errored Secs, 0 Bursty Err Secs, 0 Severely Err Secs, 0 Unavail Secs
以下例子为E1连接3条64K专线, 帧类型为NO-CRC4,非平衡链路,路由器具体设置如下:
shanxi#wri t
Building configuration...
Current configuration:
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname shanxi
!
enable secret 5 $1$XN08$Ttr8nfLoP9.2RgZhcBzkk/
enable password shanxi
!
!
ip subnet-zero
!
controller E1 0
framing NO-CRC4
channel-group 0 timeslots 1
channel-group 1 timeslots 2
channel-group 2 timeslots 3
!
interface Ethernet0
ip address 133.118.40.1 255.255.0.0 media-type 10BaseT
!
interface Ethernet1
no ip address
shutdown
!
interface Serial0:0
ip address 202.119.96.1 255.255.255.252 no ip mroute-cache
!
interface Serial0:1
ip address 202.119.96.5 255.255.255.252 no ip mroute-cache
!
interface Serial0:2
ip address 202.119.96.9 255.255.255.252
no ip mroute-cache
!
no ip classless
ip route 133.210.40.0 255.255.255.0 Serial0:0 ip route 133.210.41.0 255.255.255.0 Serial0:1 ip route 133.210.42.0 255.255.255.0 Serial0:2 !
line con 0
line aux 0
line vty 0 4
password shanxi
login
!
end
!。
