煤矿150万吨矿井初步设计--毕业设计说明书

题目: XXX煤矿开采设计说明书专业：采矿工程本科生：指导老师：摘要：本设计所做只考虑甘肃靖远煤业集团XXXX煤矿一号煤层。

该井田地质条件较复杂,地质资源储量2.1亿吨，可采储量1。

21亿吨，设计生产能力150万t/a，服务年限57a。

矿井瓦斯涌出量较高，为高瓦斯矿井.矿井采用双斜井开拓。

初期开凿有主斜井、副斜井和回风立井.采用单一走向长壁后退式开采，综合机械放顶煤采煤。

分区域通风方式，抽出式通风。

关键词：综合机械化放顶采煤法服务年限生产能力通风设计类型：模拟型AbstractThe design is about the exploitation design of 1coal seam of Dashuitou coal mine inGansu Province 。

The geological condition of coal mine is complexity. The workable mine reserves is 216Mt and the designed mine capbility is1.2Mt/a , so the mime serveice life is 72years. The mine gas emission is higher，so it is highly gassy mine well。

Mine with double shafts development。

The initial digging in inclined，deputy shafts and return air shaft。

By using single longwall mining to back type, comprehensive mechanical top coal caving mining。

Points area，drew the ventilation type .Keywords:Mechanized caving mining method serveice life production capacity ventilationPaper type：Simulation type前言毕业设计是采矿工程专业培养计划中最后一个,也是最关键、最重要的一个教学环节，是教学时间最长（14～16周）,参与教师最多，学生独立学习量最大，教育任务最重的一个实践性教学环节。

摘要矿井生产，其主要特点是地下作业，工作环境艰苦，自然条件复杂，通风和安全措施显得尤为重要。

各煤田所处的地理位置不同，煤层地质条件多种多样，开采方法也就多种多样。

本设计是在金家岭井田原始地质条件下作的矿井初步设计，金家岭矿为高瓦斯矿井设计内容包含：井田概况及地质特征、矿井开拓、通风设计、矿井安全技术措施，以及专题——浅谈对综采放顶煤采煤法的认识。

井田概况主要包括矿区的地理、地形和交通；矿井的地理位置、井田范围；矿区的气象条件、地震烈度、电源和水源的概况；井田地质特征、煤层及煤质概况以及水文地质条件概况等。

矿井开拓分别论述了主井、副井位置选择、带区的划分、水平的划分以及开采顺序、带区的布置及装备、各巷道的布置等。

通风设计主要包括矿井通风系统的选择、矿井所需风量的计算及分配、全矿井前期、后期的通风阻力计算以及对通风设备的选择等。

安全技术措施包括井下瓦斯预防、顶板管理、水灾预防、火灾预防、煤矿爆炸的预防及粉尘防治措施等。

关键词：立井；高瓦斯；倾斜长壁；带区；斜巷精选文档ABSTRACTThe coalfield to the geography and varied geological conditions of coal，mining methods have varied. Mine production，its main feature is underground work， work hard and complicated natural conditions， the ventilation and safety measures appears to be particularly important.This design is the mineral well first step design make under the condition of original geology of the mine of Jinjialing Coal Mine， This design contents containment: The well farmland general situation and geology characteristic， the mineral wells expand， safe technique measure of well ventilated design，the mineral well，and the feature of understanding on the fully mechanized top coal caving mining method.The field general situation of the well includes geography，topography and traffic of the mining area mainly; The geographical position of the mine， field range of well; The meteorological condition of the mining area， general situation of earthquake intensity， the power and source of water; Characteristic of field quality of the well， coal seam， nature of coal general situation and hydro geological condition general situation，etc.It expound the fact separately mines open-ups by main shafts， Auxiliary shaft， waste rock well， level divide and exploit the divisions of person who adopt， person who adopt assign order and， every tunnel assign etc. equipment ventilating shaft the choices of position things.The ventilation design includes the choice of the ventilating system of mine mainly， Calculation， distribution， the whole mine ventilation obstruction calculating and choice to the ventilation facilities of easy period， difficult period of the necessary wind quantity of the mine， etc.精选文档The safe practice measure includes in the pit the marsh gas is prevented a plank management， flood disaster prevention， a fire prevention， the prevention and dust prevention and cure measure， etc.Key Word: shaft；high gas；inclined longwall； band zone； inclined tunnel精选文档目录0 前言 (1)1 矿区概述及井田特征 (2)1.1 矿区概述 (2)1.2 井田及其附近的地质特征 (3)1.3 矿层质量及矿层特征 (4)2 井田境界及储量 (8)2.1井田境界 (8)2.2 井田的储量 (9)2.3 矿井可采储量 (10)3 矿井的年产量、服务年限及一般工作制度 (13)3.1 矿井的年产量 (13)3.2 矿井的一般工作制度 (13)3.3 矿井服务年限 (13)4 井田开拓 (14)4.1 井筒形式及井筒位置的确定 (14)4.2开采水平的设计 (19)4.3 带区划分及开采顺序 (26)5带区巷道布置 (29)5.1 煤层地质特征 (29)5.2 带区巷道布置及生产系统 (30)5.3 带区车场及硐室 (33)5.4 带区开采顺序 (34)精选文档5.5带区巷道支护形式 (34)5.6 带区的巷道掘进率、带区回采率 (37)6 采煤方法 (38)6.1 采煤方法的选择 (38)6.2 重点设计煤层及围岩条件 (38)6.3 工作面长度的确定 (38)6.4 采煤机械的选择及回采工艺方式的确定 (41)6.5 循环方式的选择及循环图表的编制 (45)7 建井工期及开采计划 (49)7.1 建井工期及施工组织设计 (49)7.2 开采计划 (50)8 矿井通风 (54)8.1 概述 (54)8.2 矿井通风方式与通风系统的选择 (54)8.3 总风量的计算与风量分配 (58)8.4 矿井总风压及等积孔的计算 (62)8.5 通风设备的选择 (67)8.6 矿井灾害防治综述 (69)9 矿井运输与提升 (70)9.1 概述 (70)9.2煤炭运输方式和设备的选择 (70)9.3辅助运输方式和设备选择 (73)9.4 提升 (76)10 排水 (83)精选文档10.1 涌水 (83)10.2 排水设备的选择 (83)10.3 水泵房设计 (84)10.4 水仓设计 (85)11 技术经济指标 (87)11.1 全矿人员编制 (87)11.2全矿技术经济指标 (88)12 结论 (92)致谢 (93)参考文献 (94)附录 (95)精选文档0 前言煤炭——工业的粮食，它推动了人类工业文明的发展。

煤矿毕业设计说明书目录目录 (2)前言 (4)摘要 (5)Abstract (6)第一章井田概况及建设条件 (8)第一节矿区概况 (8)第二节井田地质特征 (9)第三节煤层的埋藏特征 (13)第二章井田境界与储两 (17)第一节井田境界 (17)第二节地质储量的计算 (17)第三节可采储量的计算 (17)第三章矿井工作制度及生产能力 (19)第一节矿井工作制度 (19)第二节矿井生产能力及服务年限 (19)第四章井田开拓 (21)第一节井田开拓方式的确定 (21)第二节达到设计生产能力时工作面的配备 (23)第五章矿井基本巷道及建井计划 (25)第一节井筒、石门、与大巷 (25)第二节井底车场 (26)第三节建井工作计划 (27)第六章采煤方法 (29)第一节采煤方法的选择 (29)第二节确定采（盘）区巷道布置和要素 (30)第三节回采工艺及劳动组织 (30)第四节采（盘）区的准备与工作面接替 (31)第七章井下运输 (33)第一节运输系统和运输方式的确定 (33)第二节运输设备的选择和计算 (33)第八章矿井提升 (37)第九章矿井通风与安全 (41)第一节风量的计算 (41)第二节矿井通风系统和风量分配 (43)第三节计算负压及等积孔 (43)第四节选取扇风机 (44)第五节安全生产技术措施 (46)第十章经济部分 (48)（一）矿井主要技术经济指标 (48)（二）矿井设计概算 (51)（三）综合评价 (54)（四）存在的主要问题及建议 (54)参考文献 (56)前言毕业设计是采矿工程专业最后一个教学环节，其目的是使本专业学生运用大学阶段所学的知识联系矿井生产实际进行矿井开采设计，并就本专业范围的某一课题进行较深入的研究。

以培养和提高学生分析和解决实际问题的能力，是学生走上工作岗位前进行的一次综合性能力训练，也是对一个采矿工程工程技术人员的基本训练。

此次毕业设计是根据国家煤炭建设的有关方针、政策，结合设计矿井的实际情况，遵照采矿专业毕业设计大纲的要求，在收集、整理、查阅大量资料的前提下，运用自己所学的专业知识独立完成设计的。

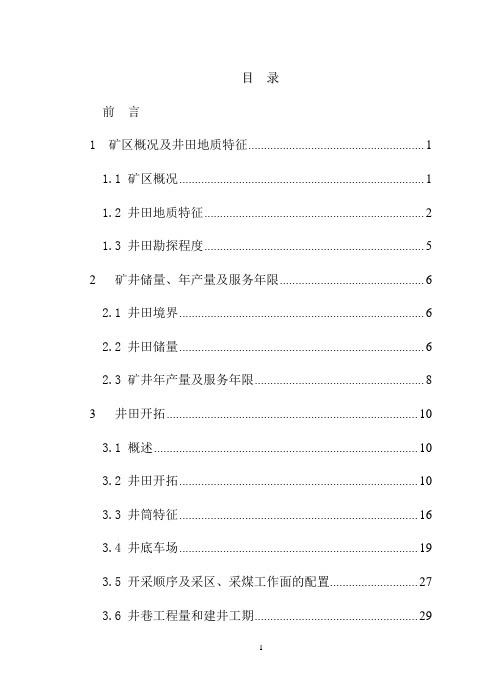

目录前言1 矿区概况及井田地质特征 (1)1.1 矿区概况 (1)1.2 井田地质特征 (2)1.3 井田勘探程度 (5)2 矿井储量、年产量及服务年限 (6)2.1 井田境界 (6)2.2 井田储量 (6)2.3 矿井年产量及服务年限 (8)3 井田开拓 (10)3.1 概述 (10)3.2 井田开拓 (10)3.3 井筒特征 (16)3.4 井底车场 (19)3.5 开采顺序及采区、采煤工作面的配置 (27)3.6 井巷工程量和建井工期 (29)4 采煤方法 (32)4.1 采煤方法的选择 (32)4.2 采区巷道布置及生产系统 (32)4.3 采煤工艺设计 (38)5 矿井运输、提升及排水 (42)5.1 井下运输系统和运输方式的确定 (42)5.2 矿井提升 (44)5.3 矿井排水 (50)6 矿井通风与安全技术措施 (59)6.1 矿井通风系统的选择 (59)6.2 风量机算及风量分配 (61)6.3 全矿通风阻力计算 (65)6.4 扇风机选型 (69)6.5 矿井安全技术措施 (71)7 矿山环保 (76)7.1 矿山污染源概述 (76)7.2 矿山污染的防治 (79)结论................................................................ 错误！未定义书签。

致谢................................................................ 错误！未定义书签。

参考文献 (1)1 矿区概况及井田地质特征1.1 矿区概况1.1.1地理位置及交通情况灵新煤矿位于宁夏回族自治区灵武市磁窑堡镇境内，井田至省府银川市50 km，西距灵武市39km。

灵（武）——盐（池）公路从井田北缘穿过，井田北端距银（川）——古（窑子）——磁（窑堡）公路终点古窑子6km，矿区铁路专用支线（大坝——古窑子）全长70km，在大坝与包（头）——兰（州）铁路接轨。

目录一设计任务书 (1)1.1设计任务 (1)1.2作业内容 (1)1.3注意事项 (1)二煤质资料及分析 (3)2.1筛分资料的综合 (3)2.2浮沉资料的综合 (7)三工艺流程的计算 (13)3.1工艺流程计算的依据 (13)3.2准备作业的计算 (15)3.3跳汰选作业的计算 (16)3.4煤泥处理及浮选作业的计算 (17)3.5水量流程的计算 (20)3.6工艺流程数据的综合 (22)四工艺流程的评述 (24)五设备选型与计算 (26)5.1设备选型原则 (26)5.2筛分设备的选型计算 (27)5.3破碎设备的选型计算 (27)5.4分选设备的选型计算 (27)5.5脱水设备的选型计算 (28)六工艺布置 (33)6.1工艺布置原则 (33)6.2重选车间工艺布置 (33)6.3浮选车间工艺布置 (33)七工艺设计评述 (34)八结束语 (35)附录：设备清单 (36)参考文献 (37)……………………………………………………………精品资料推荐…………………………………………………一设计任务书本作业是在给定原料煤资料、工艺流程和其他一些已知条件的基础上，为设计某矿井选煤厂而进行的原料煤资料综合与分析、工艺流程计算及主要工艺设备选型等工作。

通过本作业，加深对所学知识的理解，对整个选煤系统的有一个整体认识。

因此要求同学们在老师的指导下，参考有关资料，独立认真地完成本设计。

1.1 设计任务处理能力为150万吨/年的矿井选煤厂，服务年限为40年以上，工作制度每年工作330天，每天工作16小时(即两班生产、一班检修)，原煤牌号为气煤，入厂的原料煤为该矿A、B两层煤，其中A层占入厂原煤39%、B层占入厂原煤61%。

有关原料煤资料详见后表，工艺流程图见后图。

最终产品质量要求：精煤灰分10.00%～10.50%，精煤水分M t≤12%。

1.2 作业内容1.对入厂原煤资料进行分析，了解入厂原煤性质；根据给定的工艺流程、选煤方法及入选粒度上下限等进行资料综合，并进行校正；求得入选原煤的粒度组成和密度组成，由此绘制出原煤可选性曲线，分析入选原煤的性质。

毕业设计论文题目煤矿2#煤90万吨/a矿井初步设计目录前言 (8)摘要 (9)Abstract (10)第一章井田概述和井田地质特征 (11)1.1 矿区概述 (11)1.1.1矿区地理位置及交通条件 (11)1.1.2 矿区的工农业生产建设概况 (11)1.1.3 矿区电力供应基本情况 (12)1.1.4 矿区的水文简况 (12)1.1.5 矿区的地形与气象 (12)1.2 井田地质特征 (13)1.2.1井田的位置与地层 (13)1.2.2 井田勘探程度 (16)1.2.3构造 (20)1.2.4 地层的移动角 (20)1.2.5 井田水纹地质概况 (21)1.3 煤层的埋藏特征 (25)1.3.1 煤层赋存特征 (25)1.3.2煤层的性质及品种 (28)第二章井田境界与储量 (32)2.1 井田境界 (32)2.1.1井田边界的描述 (32)2.1 储量的计算 (33)2.2.1工业储量的计算 (33)2.2.2 设计储量的计算 (34)2.2.3 可采储量的计算 (34)第三章矿井工作制度及生产能力 (35)3.1 矿井工作制度 (35)3.2 矿井生产能力及服务年限 (35)3.2.1 矿井生产能力 (35)3.2.2 矿井服务年限 (35)第四章井田开拓 (36)4.1 井田开拓方式的确定 (36)4.1.1 井筒的位置、形式、数目及矿井通风方式 (36)4.1.2 阶段垂高及开采水平的规划、位置与数目，以及各开采水平的服务年限 (39)4.1.3 运输大巷、主要石门及暗井的位置、形状及数目 (39)4.1.4 采（盘）区划分及开采程序 (40)4.1.5 方案比较 (41)4.2 达到设计生产能力时工作面的配备 (44)4.2.1 工作面长度的确定 (44)4.2.2 采煤机 (45)4.2.3 液压支架 (47)4.2.4 工作面输送机 (47)4.2.5 转载机 (48)4.2.6 胶带输送机 (48)4.2 上号煤层回采工作面机械设备汇总 (48)第五章矿井基本巷道及建井计划 (49)5.1 井筒、石门与大巷 (49)5.2 井底车场 (50)5.3 建井工作计划 (50)第六章采煤方法 (53)6.1 采煤方法的选择 (53)6.1.1 采煤方法的选择及其依据 (53)6.1.2 回采工作面的个数、产量及装备 (53)6.1.3 回采工作面回采方向与接替 (53)6.1.4 采区及工作面回采率 (53)6.2确定盘区巷道布置和要素 (54)6.2.1 采区巷道布置方案一 (54)6.3 回采工艺与劳动组织 (55)6.3.1 回采工艺 (55)6.3.2 劳动组织形式 (56)6.4盘区的准备和工作面接替 (57)第七章井下运输 (58)7.1 运输系统和运输方式的确定 (58)7.2 输运设备的选择和计算 (59)7.2.1 矿车、材料车和人车 (59)7.2.2 大巷内运输设备的选型和计算 (60)第八章矿井提升 (60)第九章矿井通风与安全 (60)9.1 风量的计算 (61)9.2 矿井通风系统和风量分配 (66)9.2.1 矿井通风系统 (66)9.2.2 风量分配 (70)9.3 计算负压及等积孔一、计算原则 (72)9.4 选取扇风机 (75)9.5 矿井通风网络的风量调节 (79)9.6 安全生产技术措施 (81)9.6.1瓦斯与煤尘爆炸的防治措施 (81)9.6.2 煤与瓦斯突出的预防措施 (82)9.6.3 预防井下水灾的措施 (83)9.6.4 火灾预防措施 (84)9.6.5 预防顶板事故的措施 (85)9.6.6 井下避灾线路 (85)9.6.7 矿山救护大队的设置 (86)第十章经济部分 (92)10.1 矿井设计概算 (92)10.1.1 投资范围及划分 (92)10.1.2 井巷工程概算编制依据 (92)10.2 劳动定员及劳动生产率 (93)10.2.1 生产作业班次 (93)10.2.2 劳动定员数量与技能素质要求 (93)10.2.3 全员效率 (94)10.3 矿井设计主要技术经济指标 (94)致谢 (98)前言毕业设计是采矿工程专业最后一个教学环节，其目的是使本专业学生运用大学阶段所学的知识联系矿井生产实际进行矿井开采设计，并就本专业范围的某一课题进行较深入的研究，以培养和提高学生分析和解决实际问题的能力。

麦地掌煤矿150万吨矿井初步设计毕业论文目录第一章井田概述及井田地质特征1第一节矿区概述1一、井田位置及交通位置1二、工农业生产建设概况1三、电源条件1四、水源条件1五、矿区的地形与气象2六、主要建筑材料供应条件2第二节井田地质特征2一、井田地质层位2二、地质构造4第二章井田境界及储量6第一节井田境界6第二节地质储量的计算6第三节可采储量的计算7第三章矿井工作制度、设计生产能力及服务年限8第一节矿井生产制度8第二节矿井生产能力及服务年限8一、矿井生产能力8二、矿井服务年限的计算8第四章井田开拓9第一节井田开拓方式的确定9一、确定开拓方式的主要原则9二、开拓方案的确定10三、开拓方案的比选12四、采区划分及开采顺序13第二节达到设计生产能力时工作面的配备13 第三节矿井基本巷道14一、井筒数目及用途14二、井底车场17第五章准备方式17第一节煤层地质特征18一、煤层18二、煤质18三、瓦斯、煤尘和煤的自燃发火性20四、地温21第二节盘区巷道布置及生产系统21一、巷道断面和支护形式21二、掘进工作面个数和掘进面的机械配备21三、矿井采掘比例关系和掘进矸石率22第三节盘区的准备与工作面接替22一、采区巷道布置方案一22二、采区巷道布置方案二22三、工作面接替23第六章采煤方法24第一节采煤方法的选择24一、采煤方法的选择及其依据24二、回采工艺24三、劳动组织形式25第七章井下运输26第一节运输系统和运输方式的确定26第二节运输设备的选择和计算26一、矿车、材料和人车26二、大巷运输设备的选型和计算28第八章矿井提升28第一节主井提升28第二节副井提升方式及设备32一、条件及情况简述32二、设计依据32第三节矿井排水37一、排水系统的确定37二、设计依据37三、选型计算37第九章矿井通风与安全40第一节风量的计算40一、采煤工作面实际需要风量的计算40二、掘进工作面实际需要风量的计算42第二节矿井通风系统和风量分配43一、通风方式43二、风井数目、位置、服务围及服务年限43三、掘进通风及硐室通风44四、通风系统和风量分配44第三节计算负压和等积孔45一、计算原则45二、计算方法45第四节选择矿井通风设备49一、选择主扇50二、选择电动机52第五节安全生产技术措施53一、煤尘爆炸的防止措施53二、煤及瓦斯突出的预防措施53三、矿井突然涌水预防措施54四、火灾预防措施54五、避难硐室和避灾路线54第十章设计矿井基本技术经济指标54 第一节矿井设计概算55一、井巷工程概算的编制依据55二、井巷工程概算的编制方法56三、矿建工程费用的计算方法56 第二节劳动定员和劳动生产率57一、定员围57二、定员依据57三、定员方法57四、计算劳动生产率59五、设计技术经济指标59专题部分63国际煤矿开采技术63参考文献68致68第一章井田概述及井田地质特征第一节矿区概述一、井田位置及交通位置麦怡源煤业井田位于省清徐县马峪乡及古交市邢家社乡一带,南距清徐县城约10km,属清徐详查勘探区和邢家社普查区的一部分。

表4-4 罐道布置形式的适用条件及优缺点布置形式适用条件优缺点罐道布置在容器一侧单侧适用于钢轨罐道长条形罐笼提升井筒优点：井筒装备简单、罐道梁少、省钢材、容器运行平稳、通风阻力小、便于下放大型设备。

缺点：闭口滑动罐耳磨损严重，改用刚性滚动罐耳，磨损可减小。

罐道布置在容器两侧双侧适用于提升容器长宽比不大，采用钢轨罐道的箕斗井或木罐道的罐笼井缺点：井筒装备比较复杂、罐道梁多、耗钢材、通风组了相应加大、罐道布置在罐道梁中心，罐道承受弯矩大，容器运行平稳性差，摆动大。

现一般不采用。

罐道布置在容器两端端面适用于提升速度高、终端荷载大，长条形容器的单水平提升；近年来多用于多绳提升、型钢组合罐道和胶轮滚动罐耳的井筒中优点：井筒装备简单、容器布置紧凑，断面利用率高、有利于降低通风阻力，容器摆动小，运行平稳。

根据这三种布置形式的优缺点和适用条件，结合本矿井的实际情况，选取罐道布置在容器一侧的布置形式，如图4-4所示5．井筒断面的确定方法以煤矿中典型的罐笼提升带梯子间的井筒为例，其断面布置及有关尺寸如图所示。

初步选定井筒断面布置，罐笼规格以及罐道、罐道梁尺寸型号后，即可计算井筒断面内提升间和梯子间尺寸。

具体计算过程，参照《采矿工程设计手册》。

本次设计确定井筒直径D＝6.5m。

6.立井支护a 支护类型。

根据本矿井是地质复杂、井下水多的实际情况和上表中所述的各种支护类型的适用条件，选取整体浇注式的立井支护类型。

b支护材料的选择：在上面支护类型选定为整体浇注式后，根据《煤矿矿井采矿设计手册》，加上本矿井的立井延伸较深，所受的地压大，所以要选取强度较大的支护材料，因此，决定选用混泥土及钢筋混泥土作为本矿井的支护材料。

7.立井井壁厚度：根据以上计算的地压值，再参照《采矿工程设计手册》上的有关计算方法。

确定支护厚度取值为500mm。

3）．回风井井筒风井井筒净直径7m，井口绝对标高+23m，井筒总深度290m。

本井筒为矿井回风之用，并设有封闭梯子间兼作矿井的另一安全出口。

煤矿开采毕业设计说明书范本1.1 矿〔井〕田位置及交通1.1.1 交通位置王家山煤矿位于靖远县城北约60km，宝积山矿区西北约10km，行政区划属白银市平川区王家山镇和东升乡管辖。

面积约8.3421km2，地理坐标为：东经104°48′06″～104°53′12″，北纬36°51′35″～36°53′14″。

靖远煤业有限责任公司取得王家山煤矿的采矿权，国土资源部2001年12月26日颁发了采矿许可证，开采深度标高为1780—850m，有效期自2001年12月至2021年12月。

王家山煤矿西北距国道309线约2.5km。

铁路由白〔银〕～宝〔积山〕线的长征车站接轨，经旱平川、水泉，至煤矿工业广场有专用线。

矿区内的公路、简易公路纵横交错，交通甚为方便。

交通位置如图1.1图1.1 交通位置图1.1.2 地势地貌矿区地处洪涝区，地势复杂。

地势陡峻，最高点位于栒条岘，标高2021.7m，最低点位于下红湾，标高1815.0m，相对高差206.7m，水洞沟以西基岩裸露，属剥蚀构造地貌，王家山向斜两翼形成相向的单面山，由于沿张性构造裂隙易于向下切割腐蚀，故横向沟谷发育。

随着向斜的倾没，岩层逐步被黄土覆盖；水洞以东要紧为黄土丘陵区，相对高差较小，一样20～50m。

1.1.3 气象及水文情形矿区气候属内陆半沙漠洪涝气候㈠气温：月平均-9～24℃，最低-18～23℃，最高达35～38℃，年平均7.9～9.2℃。

夏季酷热，冬季严寒，春、夏、秋季昼夜温差10～16℃㈡降水量：年平均量在187～374mm之间，平均250mm左右.多集中于7、8、9三个月，降水量占全年的50～60%，常形成暴雨。

㈢蒸发量：年平均1439～1782mm，平均1655mm，为降水量的6.6倍。

㈣湿度：年平均55～64%，4、5月份最干燥，为41～60%，7～11月份湿度在58～75%之间。

㈤风向：除夏、秋季有东南风外，其他时刻多西北风，风力2～4级，最大达6～8级，全年平均风速1～1.4m/s。
