施工排水、降水安全监理实施细则范文1安全监理规定1.1施工单位在施工组织设计中应根据工程地质、水文地质资料和现场环境状况，对排降水进行施工设计，选择排降水方法并制订相应的安全技术措施。
1.2对临近建(构)筑物的排降水方案必须进行安全论证，确认能保证建(构)筑物、道路和地下设施的正常使用和安全稳定，方可进行排降水施工。
1.3现场施工排水，宜排入已建排水管道内。
排水口宜设在远离建(构)筑物的低洼地点并应保证排水畅通。
1.4施工排水不得在沟槽、基坑外漫流回渗，危及边坡稳定。
1.5施工降水期间，应设专人对临近建(构)筑物、道路的沉降与变位进行监测，遇异常征兆，必须立即分析原因，采取防护、控制措施。
1.6施工现场应备有充足的排降水设备，并宜设备用电源。
1.7采用轻型井点、管井井点降水时，应进行降水检验，确认降水效果符合要求。
降水后，通过观测井水位观测，确认水位符合施工设计规定，方可开挖沟槽或基坑。
1.8施工期间施工排降水应连续进行，不得间断。
构筑物、管道及其附属构筑物未具备抗浮条件时，不得停止排降水。
1.9排降水机械设备的电气接线、拆卸、维护必须由电工操作，严禁非电工操作。
1.10排降水结束后，集水井、管井和井点孔应及时填实，恢复地原貌或达到设计要求。
2.2地表水排除安全控制要求2.1施工现场水域周围应设护栏和安全标志。
2.2进入水深超过1.2m水域作业时，必须选派熟悉水性的人员，并应采取防止发生溺水事故的措施。
2.3离心式水泵吸水口应设网罩，且距动水位不得小于50㎝；潜水泵泵体距动水位不得小于50cm。
严禁潜水泵陷入污泥中运行。
2.4离心泵运转中严禁人员从机上越过。
2.5潜水泵运转中30m水域内，人、畜不得入内。
2.6离心泵和潜水泵安装和使用应遵守有关安全规定。
3排水井排水安全控制要求3.1采用明沟排水，不得扰动地基，并应保证沟槽、基坑边坡的稳定。
3.2排水井应在沟槽、基坑土方开挖至地下水位以下前建成。
轻型井点降水监理实施细则依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于轻型井点降水分项工程。
2、施工准备2.1 、施工机具(1)滤管：①38〜55mm壁厚3.0mm无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻①15mml的小圆孔，孔距为25mm外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50〜60mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。
版权文档，请勿用做商业用途(2)井点管：①38〜55mm壁厚为3.0mm无缝钢管或镀锌管。
(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
⑷ 总管：①75〜102mm钢管，壁厚为4mm用法兰盘加橡胶垫圈连接，防止漏气、漏水。
(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t 的绞车。
(7)凿孔冲击管：①219X 8mm的钢管，其长度为10叶(8)水枪：①50x 5mm无缝钢管，下端焊接一个①16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
版权文档，请勿用做商业用途(9)蛇形高压胶管：压力应达到 1.50MPa以上。
(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。
2.2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
2.3 、技术准备(1) 详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。
(2) 凿孔设备与抽水设备检查。
2.4 、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。

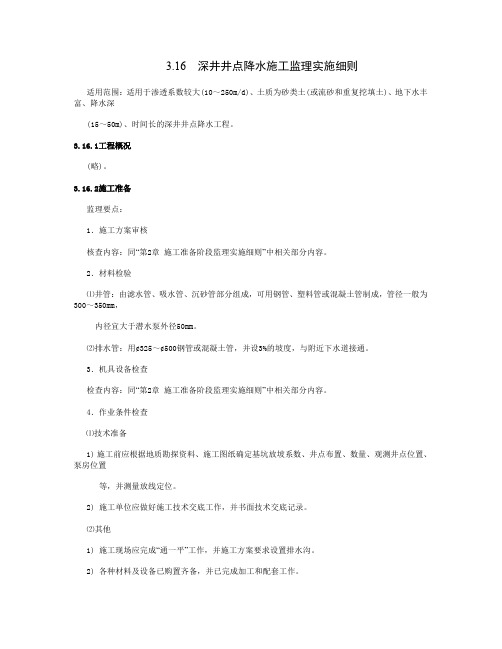

3.16 深井井点降水施工监理实施细则适用范围：适用于渗透系数较大(10～250m/d)、土质为砂类土(或流砂和重复挖填土)、地下水丰富、降水深(15～50m)、时间长的深井井点降水工程。
3.16.1工程概况(略)。
3.16.2施工准备监理要点：1．施工方案审核核查内容：同“第2章施工准备阶段监理实施细则”中相关部分内容。
2．材料检验⑴井管：由滤水管、吸水管、沉砂管部分组成，可用钢管、塑料管或混凝土管制成，管径一般为300～350mm，内径宜大于潜水泵外径50mm。
⑵排水管：用¢325～¢500钢管或混凝土管，并设3%的坡度，与附近下水道接通。
3．机具设备检查检查内容：同“第2章施工准备阶段监理实施细则”中相关部分内容。
4．作业条件检查⑴技术准备1) 施工前应根据地质勘探资料、施工图纸确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并测量放线定位。
2) 施工单位应做好施工技术交底工作，并书面技术交底记录。
⑵其他1) 施工现场应完成“通一平”工作，并施工方案要求设置排水沟。
2) 各种材料及设备已购置齐备，并已完成加工和配套工作。
3.16.3施工过程1．施工操作要点⑴施工程序：井点测量定位→挖井口、安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井。
⑵深井井点一般沿工程基坑周围离边坡上缘0.5～1.5m呈环形布置；当基坑宽度较窄，也可在一侧呈直线布置；当为面积不大的独立深基坑，也可采取点式布置。
井点宜深入到透水层6～9m，通常还应比所需降水的深度深6～8m，间距一般相当于埋深，为10～30m。
⑶成孔可根据土质条件和孔深要求，用合适的钻孔设备。
井孔用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
孔径应较井管直径每边大150～250㎜，钻孔深度当不设沉砂管时，应比抽水期内可能沉积的高度适当加深。
施工排水、降水安全监理实施细则范文主要包括以下几个方面：1. 监理人员的资质要求：监理人员应具备相关工程背景、专业知识和相关监理工作经验，应通过相应的监理资质考核并取得资格证书。
2. 施工前的准备工作：监理人员应参与施工前的安全会议和方案讨论，并对施工方案进行审查和评估，确保排水、降水安全措施的合理性和可行性，提出必要的修改或补充建议。
3. 施工中的监督和检查：监理人员应定期到施工现场进行监督和检查，确保施工按照设计方案进行，并按照相关的标准和要求进行排水、降水安全措施的施工和安装。
4. 安全隐患的处理：监理人员应及时发现和处理施工过程中的安全隐患，例如施工现场积水、排水管道堵塞、降水设备故障等，提出整改措施，并跟踪整改情况。
5. 施工完成后的验收工作：监理人员应对施工完成后的排水、降水系统进行验收，并出具相应的验收报告，确认排水、降水系统的安全性和合格性。
6. 与相关单位的协调和沟通：监理人员应与项目建设单位、施工单位和监理单位等进行良好的协调和沟通，及时传达施工排水、降水的需求和要求，并解决相关的问题和纠纷。
这些细则可以作为指导施工方在排水、降水安全监理工作中的依据，确保工程施工过程中的排水、降水安全。
施工排水、降水安全监理实施细则范文（二）一、引言本施工排水和降水安全监理实施细则旨在指导和管理施工过程中的排水和降水安全工作，确保施工现场的排水系统正常运行，减少降水对施工造成的不利影响。
本细则适用于所有的建筑施工项目。
二、监理机构1.监理机构应具备相关资质和经验，负责施工排水和降水安全监理工作。
2.监理机构应派遣专业的监理人员负责施工排水和降水工作，监督施工现场的排水系统建设和维护。
三、施工排水安全监理1.施工排水安全监理负责监督施工现场的排水系统建设和维护。
2.监理人员应检查排水系统的设计和施工质量，包括排水管道的铺设、连接、密封等。
3.监理人员应检查排水系统的正常运行情况，包括排水口的通畅、水位的控制等。
基坑井点降水监理细则一、背景介绍基坑降水监理是在基坑开挖和施工过程中进行的一项重要工作，旨在确保基坑内的降水能够得到有效的控制和处理。
基坑降水监理的目标是保障基坑施工安全、防止地下水位升高、保护周边环境。
二、监理原则1. 安全原则：保证施工现场的人员和设备安全，确保基坑施工过程中没有降水对人员和设备造成任何威胁。
2. 环境原则：降低对周边环境的影响，采取合理的措施确保基坑施工不会对土壤、地下水等造成污染。
3. 经济原则：尽可能降低降水监测和处理的成本，在满足监测要求的基础上，选择合理的降水监测和处理方案。
三、监理流程1. 建立监理组织架构：根据基坑降水监理工作的复杂性和重要性，成立专门的监理组织。
包括监理负责人、监理工程师等。
2. 制定监理方案：根据施工现场的实际情况，确定降水监测点的位置、监测参数、监测频率等内容。
3. 降水监测：安装降水监测设备，定期对降水进行监测并记录数据。
监测数据要真实有效，实时更新，并进行分析和评估。
4. 数据分析和评估：监理工程师对监测数据进行分析，评估降水对基坑施工的影响，并提出相应的处理建议。
5. 监督施工：监理工程师对施工现场进行监督，确保施工按照监理方案进行，及时采取措施应对可能的问题。
6. 监理报告：按照监理合同的要求，定期向业主提交监理报告，包括监测数据、评估结果、处理建议等内容。
四、监理要求1. 降水监测设备：选择合适的监测设备，确保监测结果准确可靠。
监测设备要进行定期校准，并保持正常工作状态。
2. 监测频率：根据施工现场的实际情况，确定合理的监测频率。
一般情况下，每天进行一次监测。
3. 监测记录：监测数据要真实有效，监测记录要完整准确。
对于异常情况，要及时记录并采取相应的处理措施。
4. 处理措施：根据监测结果和评估的情况，采取合适的降水处理措施。
处理措施要与施工进度相配合，确保施工顺利进行。
五、监理成果评估监理成果评估是对基坑降水监理工作进行总结和评价的过程。
井点降水工程监理实施细则正式范本一：1. 介绍1.1 项目背景1.2 目的和范围1.3 监理单位和监理人员2. 项目管理2.1 项目组织结构2.2 项目进度计划2.3 质量控制计划2.4 安全管理计划2.5 人力资源管理2.6 财务管理2.7 信息管理系统3. 工程监理3.1 施工图纸和设计文件的审核3.2 施工计划和方法的审核3.3 施工现场的日常监督3.4 施工质量的监督和检查3.5 确保施工进度的控制3.6 协调工程变更和索赔事宜3.7 验收和结算4. 合同管理4.1 合同审查和评估4.2 合同变更和索赔4.3 合同履行的监督4.4 合同支付和结算4.5 合同文件和记录的管理5. 环境保护5.1 环境影响评估5.2 环境保护措施的监督5.3 确保工程符合相关环保法规6. 法律和责任6.1 法律法规的遵守和监督6.2 项目风险管理6.3 监理责任和职责6.4 紧急处理和问题解决6.5 争议解决机制7. 附件本文档涉及附件：- 施工图纸和设计文件- 施工计划和进度表- 质量控制记录- 安全管理文件- 变更和索赔文件- 环境影响评估报告- 合同文件- 验收和结算文件8. 法律名词和注释- 施工图纸：建筑工程执行设计图纸，包括平面图、立面图、剖面图等。
- 施工计划：确定施工顺序、进度、资源需求等的计划。
- 监理责任：监理单位在工程建设过程中应承担的义务和责任。
- 索赔：施工单位因各种原因要求工程变更或增加费用的情况。
范本二：1. 项目背景1.1 项目概述1.2 目标和范围1.3 监理单位和人员2. 项目管理2.1 组织结构2.2 进度管理2.3 质量管理2.4 安全管理2.5 人力资源管理2.6 财务管理2.7 信息管理3. 工程监理3.1 设计文件审查3.2 施工方案审核3.3 施工现场监督3.4 质量检查和监督3.5 进度控制3.6 变更管理3.7 验收和结算4. 合同管理4.1 合同审核和评估4.2 变更管理4.3 履约监督4.4 支付和结算4.5 文件和记录管理5. 环境保护5.1 环境影响评估5.2 环境保护措施监督5.3 法规合规6. 法律和责任6.1 法律法规遵守6.2 风险管理6.3 监理责任和义务6.4 紧急处理和问题解决6.5 争议解决机制7. 附件本文档涉及附件：- 施工图纸和设计文件- 施工计划和进度表- 质量控制记录- 安全管理文件- 变更管理文件- 环境影响评估报告- 合同文件- 验收和结算文件8. 法律名词和注释- 施工方案：详细说明施工方法、工艺、流程和时间的方案。
XXXXXXXXXXXXXXXXXXXXXXXXX车站工程井点降水工程安全监理实施细则编制人：批准人：批准时间：目录一、工程概述 (3)二、安全监理工作依据 (4)三、监理项目部安全监理工作组织机构 (5)四、安全监理工作主要内容和手段 (5)五、施工现场安全控制措施 (6)六、文明施工控制措施 (7)七、市政管线保护措施 (7)一、工程概述1、工程概况上海市轨道交通7号线从市区的西北部穿越中心城区至浦东的西南地区（龙阳路），途经宝山区、普陀区、静安区、徐汇区和浦东新区，线路全长约35km，共设29座车站。
7号标段合同工程包括：静安寺站、昌平路站。
其中昌平路站是7号线的一个中间站，其上行线上方车站为长寿路站，上行线下方车站为静安寺站。
根据总体线路走向，该站沿常德路大致呈南北布置。
车站北侧端头井过昌平路，井端进入南洋电机厂地块。
车站南侧为康定路，南侧端头井西端距现有七层住宅最小距离2.67m。
车站顶板覆土均为2.3~3.0m，局部顶板覆土均为1.5m，设有5个出入口，预留1个出入口通道接口。
车站总建筑面积17717.05m2，其中主体建筑（站台层7504 m2，站厅层8511.3 m2），出入口通道（不含地面建筑）820.9 m2，出入口地面建筑面积约475.78 m2，风亭及建筑风道405.07 m2。
车站设计里程桩号SDK14+326.997~SDK14+664.857，中心里程SDK14+523，车站主体长337.86m（内净）。
车站主体采用地下二层三跨现浇钢筋混凝土结构，结构围护主要采用地下连续墙加支撑形式。
整个车站共分三个施工段，38~47轴采用逆筑法施工，其余采用顺作法施工，共设置两堵分隔墙。
地下连续墙厚度均为800mm，埋深29~32.5m，有效站台部分标准段设400mm内衬，无站台部分标准段设350mm厚内衬，端头井设600mm内衬。
车站顶板、中楼板、站台板、底板均由南（47轴）向北（1轴）以0.2%坡度向下倾斜。
**（**-**）下穿立交桥工程监理实施细则（井点降水监理实施细则）项目监理机构（章）：专业监理工程师：总监理工程师：日期：2014年9月15日****建设监理有限公司井点降水施工监理细则（危险性较大的分部分项工程）第一节工程概况1.1**下穿立交桥工程参建单位情况：建设单位：代建单位：设计单位：监理单位：*施工单位：监测单位：1.2专项施工方案评审单位：1.3基本概况：**下穿立交桥工程全称为：**铁路与**区相关市政道路配套工程·**（**-**）下穿**铁路立交桥道路改造工程（以下简称：**下穿立交桥工程）。
工程为东西向城市次干路，本工程起于****港桥东侧，止于**，主线下穿**铁路及**高架，设计道路全长506.498m(K0+0.0-K0+506.498)，辟筑道路宽度为30m。
工程内容包括：下穿铁路顶进框架、U形槽的基坑围护及主体结构施工，道路施工和排水施工及道路附属工程。
本工程已列入**市和**区两级政府重大工程。
1.3.1.工程地理位置概况**区位于**中心城区与**西部各郊区之间，除区域内部交通外，还需要承担大量的过境交通，而现状南北向的**铁路客观上阻隔了铁路两侧区域乃至**区与**区及中心城区之间的互联互通。
**下穿**铁路主线立交桥工程将加强铁路两侧城镇间的联系，密切**区与**区之间的联系,完善地区路网结构。
**为东西向城市次干路，本工程起于****港桥东侧，至于**，主线下穿**铁路及**高架，设计道路全长506.498m(K0+0.0-K0+506.498)，辟筑道路宽度为30m。
道路平面线型由两段直线和一段圆曲线组成，线型指标较好。
1.3.2.场地及周边环境概况本工程东起**，西至春申驾校门口，下穿**高铁和既有沪昆铁路。
1.3.3. 工程地质概况1.3.3.1 工程地质概述1.3.3.2 工程水文概况施工场地地下水属潜水类型，主要补给来自大气降水，水位随季节变化，潜水水位约在2.5m-3.0m。
井点降水监理实施细则一、前言为了确保井点降水工程的质量和进展，提高工程施工的安全性和效率，本文档旨在制定井点降水监理的实施细则，以便监理人员按照规定的程序和要求进行监管和管理。
二、监理范围井点降水监理工作包括但不限于以下内容：1. 施工前的准备工作，包括调查、勘察和设计的审核；2. 施工过程中的监管，包括施工计划的制定、施工方案的审核和现场巡视；3. 施工现场的质量控制，包括材料的验收、施工工艺的检查和施工质量的把关；4. 安全监督，包括施工现场的安全措施、施工人员的安全培训等；5. 施工进度的监督，包括工程进度的控制和施工节点的监管；6. 施工文件的管理，包括施工记录、工程变更等文件的审查和归档；7. 施工结束后的验收和整改，包括工程竣工验收和质量问题的整改。
三、监理程序1. 施工前的准备工作1.1 调查和勘察阶段，监理人员需要参与勘察设计并审查相关文件，确保设计方案的合理性和可行性。
1.2 设计审核阶段，监理人员需要审核设计文件，包括方案设计、施工图纸等。
判断设计方案是否满足相关要求，并提出合理化建议。
2. 施工过程中的监管2.1 施工计划的制定，监理人员需要参与施工计划的制定，确保施工进度的合理性和可行性。
2.2 施工方案的审核，监理人员需要审核施工方案，包括工艺流程、材料选择等。
确保施工方案符合相关标准和规范。
2.3 现场巡视，监理人员需要定期进行现场巡视，检查施工过程中的质量和安全问题，并提出改进建议。
3. 施工现场的质量控制3.1 材料验收，监理人员需要对施工现场的材料进行验收，确保材料质量符合要求，并遵守相关验收标准。
3.2 施工工艺检查，监理人员需要检查施工工艺是否符合设计要求，排查潜在的施工质量问题。
3.3 施工质量把关，监理人员需要定期抽查施工质量，并及时进行整改和记录。
4. 安全监督4.1 施工现场的安全措施，监理人员需要检查施工现场的安全措施是否符合相关要求，并提出改进建议。
基坑支护与降水工程安全监理实施细则一、专业工程特点1、基坑特征本工程地下室建筑面积m²，地下层，长m，宽m，深度为m(天然地面以下)，最深为m。
地上层，檐口高度m。
2、工程地质、水文地质状况3、基坑周边状况市政管线种类、直径、埋深、数量、与基坑距离等。
公用设施，周边状况(如建筑物、道路)，有无障碍物等。
4、基坑支护结构体系5、地下降水与排水体系6、施工时间7、施工工期二、安全监理工作的依据1、监理规划2、《建筑施工安全检查标准》(JGJ59-99)3、《建筑施工安全检查标准》浙建建［____］____号4、《建筑地基基础工程施工质量验收规范》(GB50202-____)5、《建筑机械使用安全技术规程》(JGJ33-____)6、《建筑基坑支护技术规程》(JGJ120-99)；7、基坑支护体系设计施工图及其有关说明及专家论证的审查意见；8、基坑支护工程专项施工方案及专家论证的审查意见；9、基坑周边建筑物，公用设施分布，地下管网、交通、水域、道路、地面临时荷载的堆放情况等相关资料；三、安全监理工作的特点随着城市建设大批高层和超高层建筑的兴起，开发地下空间已成为一种趋势，因此高层及超高层建筑的基础工程越来越深，一般达10~20m。
同时，人们对软土地区深基坑工程的有关技术不够重视，缺乏全面的认识，以及管理上的滞后，致使深基坑工程的设计与施工出现过不少失误，造成重大工程事故。
如围护结构体系失稳，导致基坑壁坍塌；工程桩被挤压，严重位移与折断；支撑折断；挡土结构严重位移；隔水帷幕选用不当，围护结构严重漏水等。
造成严重的经济损失和社会危害。
因而，监理对安全生产监管工作重在预控，对设计给予必要的关注，依靠信息化施工管理，加强巡查、观测，组织安全专项检查，发现问题督促及时整改，消除安全隐患，防止安全事故的发生。
四、安全监理工作方法坚持“预防为主，重点进行事前控制”的原则，同时注重施工过程中的安全检查与安全控制管理，发现问题及时处理，消除安全隐患，把安全事故苗头消灭在萌芽状态。
**（**-**）下穿立交桥工程监理实施细则（井点降水监理实施细则）项目监理机构（章）：专业监理工程师：总监理工程师：日期：2014年9月15日****建设监理有限公司井点降水施工监理细则（危险性较大的分部分项工程）第一节工程概况1.1**下穿立交桥工程参建单位情况：建设单位：代建单位：设计单位：监理单位：*施工单位：监测单位：1.2专项施工方案评审单位：1.3基本概况：**下穿立交桥工程全称为：**铁路与**区相关市政道路配套工程·**（**-**）下穿**铁路立交桥道路改造工程（以下简称：**下穿立交桥工程）。
工程为东西向城市次干路，本工程起于****港桥东侧，止于**，主线下穿**铁路及**高架，设计道路全长506.498m(K0+0.0-K0+506.498)，辟筑道路宽度为30m。
工程内容包括：下穿铁路顶进框架、U形槽的基坑围护及主体结构施工，道路施工和排水施工及道路附属工程。
本工程已列入**市和**区两级政府重大工程。
1.3.1.工程地理位置概况**区位于**中心城区与**西部各郊区之间，除区域内部交通外，还需要承担大量的过境交通，而现状南北向的**铁路客观上阻隔了铁路两侧区域乃至**区与**区及中心城区之间的互联互通。
**下穿**铁路主线立交桥工程将加强铁路两侧城镇间的联系，密切**区与**区之间的联系,完善地区路网结构。
**为东西向城市次干路，本工程起于****港桥东侧，至于**，主线下穿**铁路及**高架，设计道路全长506.498m(K0+0.0-K0+506.498)，辟筑道路宽度为30m。
道路平面线型由两段直线和一段圆曲线组成，线型指标较好。
1.3.2.场地及周边环境概况本工程东起**，西至春申驾校门口，下穿**高铁和既有沪昆铁路。
1.3.3. 工程地质概况1.3.3.1 工程地质概述1.3.3.2 工程水文概况施工场地地下水属潜水类型，主要补给来自大气降水，水位随季节变化，潜水水位约在2.5m-3.0m。
地下水及地基土对混凝土无腐蚀性，在干湿交替条件下对混凝土中的钢筋有弱腐蚀性，长期浸水条件下对混凝土中的钢筋无腐蚀性。
1.4 基坑开挖支护设计概况：1.4.1下穿铁路顶进框架桥1.4.1.1主体结构**1.4.1.2围护结构顶进工作坑基坑开挖深度6.74m。
顶进工作坑采用Ф80cm的钻孔灌注桩支护，Φ70cm的双头水泥搅拌桩止水，围护桩桩顶设置系梁，系梁之间设钢管横撑，横撑中间设置竖向支点。
钻孔桩长度20m，桩间距0.95m。
搅拌桩桩长12m，桩间距0.5m。
基坑东侧沿铁路路基底至基坑底一次放坡，坡底采用双排Ф70cm双头搅拌桩加固，搅拌桩长度12m。
框架顶进施工前铁路采用D24施工便梁加固，便梁基础采用2.5m厚C25钢筋混凝土条形基础，基础土体采用D60cm高压旋喷桩加固，桩长25m，桩间距1.2m，矩形布置。
顶进箱体采用D60cm高压旋喷桩加固，桩长23m，间距1.2m，矩形布置。
基坑底部采用Φ60cm高压旋喷桩加固，桩长15m、20m两种形式，桩间距1.2m，矩形布置。
下穿**高架公路框架桥位于顶进工作坑内，围护结构即为顶进工作坑围护。
图1-1 顶进工作坑横断面布置图1.4.2 U型槽工程本工程U型槽范围为0+136.258～0+366.258，采用明挖法施工，共12节。
其中下穿**高架框架范围为K0+211.121-K0+227.154，下穿铁路框架桥范围为K0+244.993～K0+261.036，U6、U7为顶进框架连体U形槽，U4、U5位于顶进工作坑内。
下穿铁路框架桥西侧共5节，U1-U3净宽均为30m，U4净宽为32m，U5净宽为32.68m。
下穿铁路框架桥东侧共5节，U9-U12净宽均为30m，U8净宽为32.74m。
U1-U3、U9-U12为标准段，长度20.03m，U12长度25.03m。
U4、U5、U8为梯形结构，长度分别为15.8m （13.74m）、13.05m（12.6m）、16.29m（13.89m）。
1.4.2.1围护结构U形槽基坑开挖深度3.36m-6.79m。
(1) U2-U3、U9-U11区域围护：采用Φ80cm间距95cm的钻孔桩+双排Φ70cm间距50cm双头咬合水泥搅拌桩，围护桩桩顶设置系梁，系梁之间设置钢管支撑。
支撑中间设置竖向支点。
钻孔桩长度15m，搅拌桩长度12m。
(2) U1、U12区域围护：北侧采用拉森IV型钢板桩，钢板桩之间设置钢管支撑。
支撑中间设置竖向支点。
拉森桩长度12m。
南侧采用采用Φ80cm间距95cm的钻孔桩+双排Φ70cm间距50cm双头咬合水泥搅拌桩，钻孔桩长度12m，搅拌桩长度8m。
(3) U8区域围护：该区域位于**客专37#、38#桥墩之间，采用Φ100cm间距115cm的钻孔桩+双排Φ60cm间距50cm高压旋喷桩。
钻孔桩长度20m，旋喷桩长度16m。
图1-2 U形槽U1（南侧）-U3、U8-U12（南侧）横断面布置图1.4.2.2基础处理U1-U3、U9-U12采用Φ50cm水泥搅拌桩做基础处理，搅拌桩长度采用6m、8m两种形式，间距120×120cm，矩形布置。
U4-U8采用直径60cm高压旋喷桩做基础处理，桩长采用15m、20m、23m三种形式，间距120cm×120cm，矩形布置。
图1-3 U形槽U1、U12北侧横断面布置图第二节依据1. 与业主签订的委托监理合同。
2.工程施工设计图纸、设计说明、设计单位明确的技术要求及规定。
3.建设单位与施工单位签订的施工承包合同。
4.经上级主管部门批复及监理审核批准的施工专项方案。
5.《建筑地基基础工程施工质量验收规范》 DGJ50-125-20116.**市工程建设规范《基坑工程技术规范》 DG/TJ08－61-20107.《建筑地基处理技术规范》 DG/TJ08－40-20108.《供水水文地质勘察规范》 GB50027-20019.《供水管井技术规范》 GB5029610.《建筑施工安全检查标准》 JGJ59-201111.《建筑与市政降水工程技术规范》 JGJ/T111第三节监理工作的流程（一）轻型井点降水施工工艺流程（二）轻型井点降水监理流程单位施工单位监理1、井孔垂直度、深度应符合要求，孔径宜上下一致。
2、滤管位置按要求位置埋设，严禁将滤管插入土中。
3、灌填砂滤料前应把孔内泥浆适当稀释，井点管应居中，灌填高度应符合要求，灌填量不得少于计算值的95％。
4、井点管口应有保护措施，防止杂物拌入管内。
5、做好施工记录，加强井点降水系统的维护的检查，保证不断抽水。
6、发现水质浑浊或无抽水量，应分析原因及时处理，防止泥砂流入引起地面沉陷。
（二）监理质量控制要点：1、井管的构造、长度和数量，抽水机械的型号和数量，滤管和砂滤料的规格和数量必须符合审批方案的要求。
2、井点降水系统的平、剖面布置图和安装图。
井点管沉设方法，排水沟管的埋设及排水地点选择。
防止地面水、雨水流入基坑的措施。
3、轻型井点的井孔施工方法及机械设备要求。
4、降水范围内的水位观测孔位置和数量。
5、滤管和泵的位置和标高正确，各部件安装严密，防止漏气。
安装前须检查电机和泵体，确保完好无误后方可安装。
施工过程中必须保证各连接部位密封可靠不漏气，真空泵进出水、进出气的仪表和闸阀要调节好，保证正常运转。
6、成孔孔径和深度须达到设计要求，及时清孔，孔深应比井管底深0.5m以上，井管吊装固定后，沿钢管外围四周均匀投入粗砂和瓜子片混合填充料，并使填充料填至自然地面标高-1.5m处，排除积水，投入粘土封口，以防漏气，保证降水效果。
7、每根井点管沉设后应检验渗水性能。
在基坑开挖过程中，须密切注意真空效果，随时检查密封情况。
8、根据水位观测情况，控制降水井排水时间和时间间隔，控制真空泵抽吸力度，按时观测流量和孔内水位，并做好记录。
在降水过程中，如抽出的水质浑浊，应分析原因，并采用洗井方式以保证水质较清。
9、观测孔孔口标高应在抽水前测量一次，以后定期观测，以计算实际降深。
若发现坑外水位下降值超标，应立即停止降水，采取措施，以防止坑外地表沉降。
10、孔径应较井管直径大于300mm以上。
深度应考虑抽水期间内沉淀物可能沉积的高度适当加深。
孔深、孔径和垂直度必须符合要求。
11、降水井内装置深井泵时，电动机的机座应平稳牢固，转向正确。
装置潜水深井泵时，潜水电机、电缆及接头的绝缘必须安全可行，并配置保护开关控制。
12、安装水泵或调试水泵前，均应量测井深和井底沉淀物厚度。
各管段、轴件的连接必须紧密、牢固，不得漏水。
第五节监理工作的方法及措施（一）监理工作方法（二）监理工作措施：1、审核进场钻孔机械设备的性能指标是否满足施工要求。
2、审核降水施工方案和技术措施，并组织相应的专家或专业技术人员对其进行讨论，使其更加完善。
降水施工要配合有关部门加强结构和环境监测，以确保安全。
3、严格按施工方案检查定位、钻孔、清孔、填滤料、安装降水装置的制作质量，作好数据的采集和整理，并进行分析。
督促施工单位落实相应的安全措施，充分考虑水位的降低对周边环境的影响并制定相应的应急预案。
4、监理组配备完整的规范、规定、标准和检测工具。
监理应复核场地内平面控制点和高程控制点，要求施工单位做好有关仪器、仪表和工具的标定工作并检验合格。
5、进场的降水材料和设备必须符合国家有关标准及设计要求。
6、如在钻探施工时发现土层松软或松散易缩孔、塌孔，应立即督促施工方采用清水水压钻进，同时要求施工人员控制水泵压力不得低于2MPa，流量不小于20m3/h。
7、降水之前观测一次自然水位，在抽水开始的5－10天内，要求降水单位每天早晚各观测一次水位、流量；以后改为每天观测一次，并做好记录。
进入雨季或出现新的补给源时，应增加观测次数。
8、要求降水单位保证抽水设备的正常运行，降水期间不得停泵。
9、巡视检查时应注意将抽出的水排至降水区以外，不应产生回渗，如有问题立即通知施工单位进行纠正。
遇有大雨或暴雨，应督促施工单位及时排除地面和基坑积水，以减少下渗，保证降水。
10、降水工作施工前监理应具备的资料：（1）施工区域内建筑场地的工程地质勘察报告和水文地质资料。
（2）地基与基础的施工图纸，并附有原地下管线和其他障碍物的资料。
（3）施工专项方案。
必要的试验资料。
第六节常见质量问题及处理措施。
