正电子湮没谱实验数据处理方法陈志权1． 正电子寿命谱分析方法:通常正电子湮没的寿命谱可以写为一到几个指数成分之和：∑==ni i I t L 1i(1) texp(-)(τ其中τi 及I i 为正电子在处于不同湮没态时的湮没寿命及其强度。
上式是在理想情况下的正电子寿命谱表达式。
在实际测量中，由于仪器存在时间分辨率，我们测量所得到的寿命谱变成了理想寿命谱与谱仪时间分辨函数的卷积：∑∫=∞′−′′−=ni t i t t d e t t R I N t Y i 1(2) )()(λN t 为实验测量寿命谱的总计数。
R(t)为谱仪的时间分辨函数。
通常认为是高斯函数形式：(3) 2log 2,1)(2)/(FWHM e t R t ==−σπσσ其中FWHM 为高斯函数的半高宽(Full Width at Half Maximum)，σ为标准偏差。
则Y(t)可变换成如下的形式：(4) )/2/(21)(2)2/(1σσλσλλt erfc e I N t Y i t n i i t i i −=+−=∑其中，erfc(x)称为误差余函数，它的定义为：(5) 21)(1)(02dt e x erf x erfc xt∫−−=−=π在正电子寿命谱中，时间零点不是在t=0，而是在t 0处。
因此上式实际上为：(6) 2(21)(0)2/()(120σσλσλλt t erfc e I N t Y i t t n i i t i i −−=+−−=∑另外，在实际的正电子寿命谱测量中，Y(t)通常是以多道分析器(MCA)中每一道的计数来表示的。
为考虑道宽的影响，应建立每道中计数的数学表达式，即第j 道的计数Y j 应为从时间t j-1到t j 的积分，即为：(7) )(1dt t Y Y jj t t j ∫−=(8) )]()([201101,,σσλt t erf t t erf Y Y I Y j ni j j i j i iij −+−−−=−=−∑ 式中： (9) 2()2/()(,20σσλσλλt t erfc eY j i t t j i i j i −−=+−−利用高斯-牛顿非线性拟合算法，对实验测量的正电子寿命谱进行拟合，即可得到正电子在各个湮没态下的寿命τi及其强度I i。
正电子湮没寿命谱测量1930年Dirac 从理论上预言了正电子的存在和1932年Anderson 在观察宇宙线中发现了正电子之后，揭开了研究物质和反物质相互作用的序幕。
1951年Deutsch 发现了正电子和电子构成的束缚态—正电子素的存在更加深了对正电子物理的研究工作，同时，也开展了许多应用研究工作，形成了一门独立的课题正电子湮没谱学。
随着对正电子和正电子素及其与物质相互作用特性的深入了解，使正电子湮没技术在原子物理、分子物理、固态物理、表面物理、化学及生物学、医学等领域得到广泛应用，并取得独特的研究成果。
它在诸如检验量子电动力学基本理论、研究弱相互作用、基本对称性及天体物理等基础科学中也发挥了重要作用。
同时，随着人们对正电子湮没技术方法学上研究的深入进展，使这一门引人注目的新兴课题得到更快的发展。
经过本实验的训练，可望初步掌握基本原理、实验测量技术、数据处理和分析，以利今后应用正电子湮没技术于实践中去。
一 实验目的1. 了解正电子湮没寿命谱的形成原理，学会测量仪器的使用和获取正电子湮没寿命谱。
2. 初步掌握使用计算机解谱的数学方法和应用解谱结果来分析样品的微观结构。
二 实验原理1．正电子与正电子湮没正电子（+e ）是电子的反粒子，它的许多基本属性与电子对称。
它与电子的质量相等，带单位正电荷，自旋为 21。
它的磁矩与电子磁矩大小相等，符号相反；正电子遇到物质中的电子会发生湮没。
这时，电子与正电子消失，产生若干γ射线。
湮没过程是一个量子电动力学过程，这里只列出若干要点和主要的结果。
正电子与电子湮没时，主要有三种方式：单光子湮没、双光子湮没和三光子湮没。
设上述三种湮没过程的截面分别为γσ、γσ2和γσ3，它们之间的关系为 a ≈γγσσ23； 42a r ≈γσσ （1）其中a 是精细结构常数⎪⎪⎭⎫ ⎝⎛==13712hc e a 。
由此可见，双光子湮没的概率远远大于三光子湮没和单光子湮没的概率。
正电子湮没寿命谱
正电子湮没寿命谱是一种重要的粒子物理学测量工具。
它可以用来研究物质中的电子和正电子的相互作用，从而深入了解物质的组成和结构。
正电子湮没寿命谱测量的原理是，正电子在物质中遇到电子时会发生湮没，产生两个光子。
这两个光子的能量和动量都与原始正电子的能量和动量相等，但方向则是随机的。
通过测量这两个光子的时间间隔和相对能量可以确定正电子的寿命。
由于正电子的寿命非常短，通常只有几纳秒，所以正电子湮没寿命谱需要用到高精度的时间测量和能量分辨技术。
利用正电子湮没寿命谱可以研究固体、液体、气体等各种物质的性质，还可以用来检测材料的缺陷和探测生物分子的结构。
- 1 -。
正电子湮没寿命测量刘家威黄永明唐奥（四川大学物理科学与技术学院核物理专业四川成都610065）摘要：本实验利用22Na衰变放出的1.28MeV的γ射线及其放出的正电子在样品中湮灭放出的0.511MeV的γ射线测量正电子在样品中的寿命。
实验中使用快符合电路及恒比微分甄别器电路对两种γ射线的时间和能量信息进行甄别符合，采用时幅转换电路(TAC)将获得的时间信息转换为幅度信息，并输入到多道分析器中。
最后，利用POSFIT软件对获得的谱线进行解谱得到正电子在样品中的湮灭寿命。
关键词：正电子湮没寿命谱符合法恒比微分甄别器能窗调节Positron annihilation lifetime measurementLiu JiaWei Huang YongMing Tang Ao(Sichuan University,college of physical science and technology,in Chengdu,Sichuan610065) Abstract:Through utilizing theγradiation of22Na and theγradiation generated by the annihilation of positrons which is radiated by22Na,this experiment measures the annihilation lifetime of positrons in the sample material.In this experiment,the instruments of Fast Coincidence and CFD are used to analyze the timing and energy information of the two types ofγradiations.And the time information is finally changed to amplitude information by TAC and input into the Multi-channel Analyzer.The annihilation lifetime positrons can be gained through spectrum unfolding in POSFIT.Keywords:Positron annihilation Fast coincidence method Lifetime spectrum Constant ratio differential discriminator Energy window regulator引言：1928年，狄拉克发表论文称，电子能够具有正电荷与负电荷。

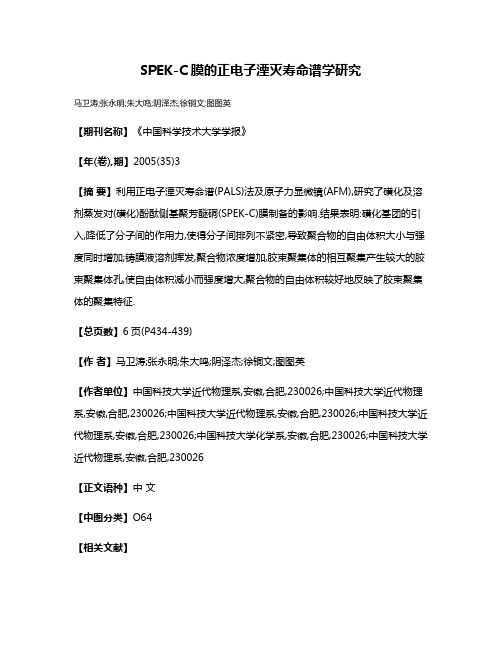

SPEK-C膜的正电子湮灭寿命谱学研究马卫涛;张永明;朱大鸣;阴泽杰;徐铜文;图图英【期刊名称】《中国科学技术大学学报》【年(卷),期】2005(35)3【摘要】利用正电子湮灭寿命谱(PALS)法及原子力显微镜(AFM),研究了磺化及溶剂蒸发对(磺化)酚酞侧基聚芳醚硐(SPEK-C)膜制备的影响.结果表明:磺化基团的引入,降低了分子间的作用力,使得分子间排列不紧密,导致聚合物的自由体积大小与强度同时增加;铸膜液溶剂挥发,聚合物浓度增加,胶束聚集体的相互聚集产生较大的胶束聚集体孔,使自由体积减小而强度增大,聚合物的自由体积较好地反映了胶束聚集体的聚集特征.【总页数】6页(P434-439)【作者】马卫涛;张永明;朱大鸣;阴泽杰;徐铜文;图图英【作者单位】中国科技大学近代物理系,安徽,合肥,230026;中国科技大学近代物理系,安徽,合肥,230026;中国科技大学近代物理系,安徽,合肥,230026;中国科技大学近代物理系,安徽,合肥,230026;中国科技大学化学系,安徽,合肥,230026;中国科技大学近代物理系,安徽,合肥,230026【正文语种】中文【中图分类】O64【相关文献】1.高能氩离子辐照SiO2玻璃的正电子寿命谱学研究 [J], 朱智勇;孙友梅;金运范;李长林;侯明东;刘昌龙;张崇宏;孟庆华;王志光;陈克勤;鲁光军2.14烷酸铅（LM）皂膜晶体的正电子湮没寿命谱学法研究 [J], 史子康;俞贤椿3.正电子淹没寿命谱学检测石英片上硬脂酸铅皂膜晶体（LS）质量 [J], 史子康;俞贤椿4.高能Ar＋离子辐照SiO2玻璃的正电子寿命谱学研究 [J], 朱智勇;孙友梅5.理想正电子湮灭寿命谱解析程序DPSⅠ [J], 杨树军因版权原因，仅展示原文概要，查看原文内容请购买。
