四探针法测量金属和半导体材料的薄膜电阻率[引言]微电子技术是当今高新技术领域中最为重要的领域之一。
支持微电子技术发展的重要材料之一就是薄膜材料。
薄膜是人工制作的厚度在1微米（10-6米）以下的固体膜，“厚度1微米以下”并不是一个严格的区分定义。
薄膜一般来说都是被制备在一个衬底（如：玻璃、半导体硅等）上，由于薄膜的厚度（简称：膜厚）是非常薄的，因此膜厚在很大程度上影响着薄膜材料的物理特性（如，电学性质、光学性质、磁学性质、力学性质、铁电性质等）。
这种薄膜材料的物理特性受膜厚影响的现象被称为尺寸效应。
尺寸效应决定了薄膜材料的某些物理、化学特性不同于通常的块体材料，也就是说，同块体材料相比，薄膜材料将具有一些新的功能和特性。
因此，尺寸效应是薄膜材料（低维材料）科学中的基本而又重要的效应之一。
金属薄膜的电阻率是金属薄膜材料的一个重要的物理特性，是科研开发和实际生产中经常测量的物理特性之一。
通常，在实际工作中，用四探针法测量金属薄膜的电阻率。
四探针法测量金属薄膜的电阻率是四端子法测量低电阻材料电阻率的一个实际的应用。
本实验使学生学会在科研和实际生产中被广泛应用的四探针法测量金属薄膜电阻率的原理和方法，并通过测量不同厚度的金属薄膜的电阻率，了解薄膜材料的尺寸效应。
[实验目的]1．了解薄膜材料；2．了解和学会四探针法测量金属薄膜电阻率的原理和方法；3．了解薄膜的膜厚对金属薄膜电阻率的影响（即，金属薄膜电阻率的尺寸效应）；4．分析用四探针法测量金属薄膜电阻率时可能产生误差的根源。
[实验仪器]四探针组件、SB118精密直流电流源、PZ158A直流数字电压表、具有五种不同膜厚的金薄膜或银薄膜。
四探针组件是由具有引线的四根探针组成，这四根探针被固定在一个架子上，相邻两探针的间距为3毫米，探针针尖的直径约为200微米。
图7.4-1给出了四探针组件的结构示意图。
探针针尖图 1 四探针组件的结构示意图SB118精密直流电流源是精密恒流源，它的输出电流在1微安～200毫安范围内可调，其精度为±0.03%。
薄膜材料磁电阻效应实验一、 实验目的1. 了解磁性薄膜材料科学及磁电子学的一些基本概念和基础知识；2. 了解MR 、AMR 、GMR 等相关基本概念；3. 了解和学会利用四探针法测量磁性薄膜磁电阻的鱼原理和方法；4. 分析利用四探针法测量磁电阻可能的实验误差来源。
二、实验原理1. 磁性薄膜的磁电阻效应（MRE ）磁电阻效应MRE 是指物质在磁场的作用下电阻会发生变化的物理现象。
表征磁电阻效应大小的物理量为MR ，其定义为：00100%MR ρρρρρ-∆==⨯ （1） 其中0ρ、ρ分别代表不加磁场和加了磁场以后的电阻率大小。
磁电阻效应按照产生的磁电阻大小以及机理不同可以分为：正常磁电阻效应（OMR ）、各向异性磁电阻效应（AMR ）、巨磁电阻效应（GMR ）和超巨磁电阻效应（CMR ）等。
（1）正常磁电阻效应（OMR ）正常磁电阻效应(OMR)为普遍存在于所有金属中的磁场电阻效应，它由英国物理学家W.Thomson 于1856年发现。
其特点是：a .磁电阻MR >0b .各向异性，但//ρρ⊥> (⊥ρ和//ρ分别表示外加磁场与电流方向垂直及平行时的电阻率) c .当磁场不高时，MR 正比于H 2OMR 来源于磁场对电子的洛伦兹力，该力导致载流体运动发生偏转或产生螺旋运动，因而使电阻升高。
大部分材料的OMR 都比较小。
以铜为例，当H=10-3T 时，铜的OMR 仅为4⨯10-8%。
（2）各向异性磁电阻效应（AMR ）在居里点以下，铁磁金属的电阻率随电流I 与磁化强度M 的相对取向而异，称之为各向异性磁电阻效应。
即⊥ρ≠//ρ。
各向异性磁电阻值通常定义为：0///)(/ρρρρρ⊥-=∆=AMR （2） 低温5K 时，铁、钴的各向异性磁电阻值约为1%，而坡莫合金(Ni 81Fe 19)为15%，室温下坡莫合金的各向异性磁电阻值仍有2~3%。
图1所示为厚度为200 nm 的NiFe 单层薄膜的磁电阻（MR ）变化曲线。

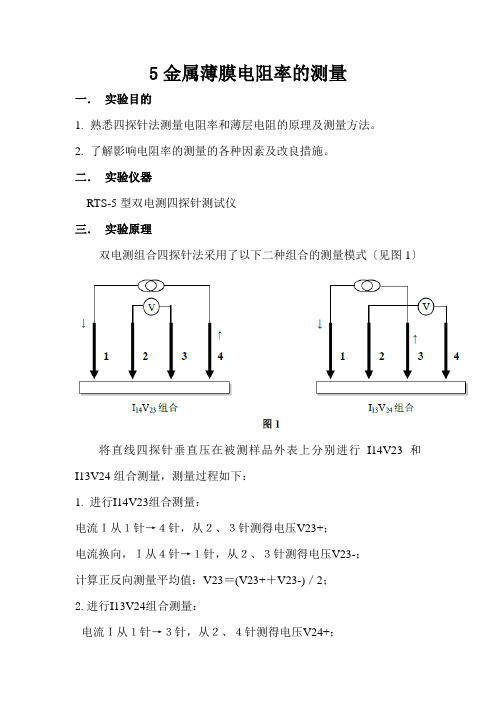

5金属薄膜电阻率的测量一．实验目的1.熟悉四探针法测量电阻率和薄层电阻的原理及测量方法。
2.了解影响电阻率的测量的各种因素及改良措施。
二．实验仪器RTS-5型双电测四探针测试仪三．实验原理双电测组合四探针法采用了以下二种组合的测量模式〔见图1〕将直线四探针垂直压在被测样品外表上分别进行I14V23和I13V24组合测量，测量过程如下：1. 进行I14V23组合测量：电流Ｉ从１针→４针，从２、３针测得电压V23+；电流换向，Ｉ从４针→１针，从２、３针测得电压V23-；计算正反向测量平均值：V23＝(V23+＋V23-)／2；2.进行I13V24组合测量：电流Ｉ从１针→３针，从２、４针测得电压V24+；电流换向，Ｉ从３针→１针，从２、４针测得电压V24-；计算正反向测量平均值：V24＝(V24+＋V24-)／2；3. 计算〔V23／V24〕值；〔以上V23、V24均以mV 为单位〕4. 按以下两公式计算几何修正因子Ｋ：假设1.18＜〔V23／V24〕≤1.38 时；K＝－14.696＋25.173(V23／V24)－7.872(V23／V24)2； (1)假设1.10≤〔V23／V24〕≤1.18 时；K＝－15.85＋26.15(V23／V24)－7.872(V23／V24)2； (2)5. 计算方块电阻R□：Ｒ□＝Ｋ.(V23／Ｉ) (单位：Ω／□)； (3)其中：Ｉ为测试电流，单位：mA；V23为从２、３针测得电压V23+和V23-的平均值，单位：mV；6. 假设已知样品厚度W，可按下式计算样品体电阻率ρ：ρ＝R□.W.F(W/S)／10 (单位：Ω)； (4)其中：Ｒ□为方块电阻值，单位：Ω／□；W为样片厚度，单位：mm〔W ≤3mm〕；S为探针平均间距，单位：mm；F(W/S) 为厚度修正系数；7. 计算百分变化率〔以测试样品电阻率ρ为例〕：ρM －ρm最大百分变化〔％〕＝─────×100％ (5)ρm│ρa －ρc │平均百分变化〔％〕＝─────────×100％ (6)ρc２〔ρM －ρm 〕径向不均匀度Ｅ〔％〕＝──────────×100％ (7)ρM ＋ρm以上式中：ρM 、ρm 分别为测量的电阻率最大值与最小值，单位：Ω；ρc 为第1、2 点〔即圆片中心测量点〕测量平均值，单位：Ω；ρa 为除第1、2 点外其余各点的测量平均值，单位：Ω；〔假设测量样品的方块电阻值,则将(5)、(6)、(7)式中的ρM 、ρm 、ρa 、ρc 分别改成ＲM 、Ｒm 、Ｒa 、和Ｒc 。
