51单片机应用基础(C51版)

第一章：1. 给出下列有符号数的原码、反码和补码(假设计算机字长为8位)。

+45 -89 -6 +112答：【+45】原=00101101，【+45】反=00101101，【+45】补=00101101【-89】原=11011001，【-89】反=10100110，【-89】补=10100111【-6】原=10000110，【-6】反=11111001，【-6】补=11111010【+112】原=01110000，【+112】反=01110000，【+112】补=011100002. 指明下列字符在计算机内部的表示形式。

AsENdfJFmdsv120答:41H 73H 45H 4EH 64H 66H 4AH 46H 6DH 64H 73H 76H 31H 32H 30H3．何谓微型计算机硬件？它由哪几部分组成？并简述各部分的作用。

答:微型计算机硬件由中央处理器、存储器、输入/输出设备和系统总线等组成，中央处理器由运算器和控制器组成，是微型计算机运算和控制中心。

存储器是用来存放程序和数据的记忆装置。

输人设备是向计算机输人原始数据和程序的装置。

输出设备是计算机向外界输出信息的装置。

I/O接口电路是外部设备和微型机之间传送信息的部件。

总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

微型计算机的各大功能部件通过总线相连。

4．简述8086CPU的内部结构。

答:8086微处理器的内部分为两个部分：执行单元(EU)和总线接口单元(BIU)。

执行部件由运算器（ALU）、通用寄存器、标志寄存器和EU控制系统等组成。

EU从BIU的指令队列中获得指令，然后执行该指令，完成指今所规定的操作。

总线接口部件BIU由段寄存器、指令指针寄存器、地址形成逻辑、总线控制逻辑和指令队列等组成。

总线接口部件负责从内部存储器的指定区域中取出指令送到指令队列中去排队。

5．何谓总线？总线按功能可分为哪几种？答:总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

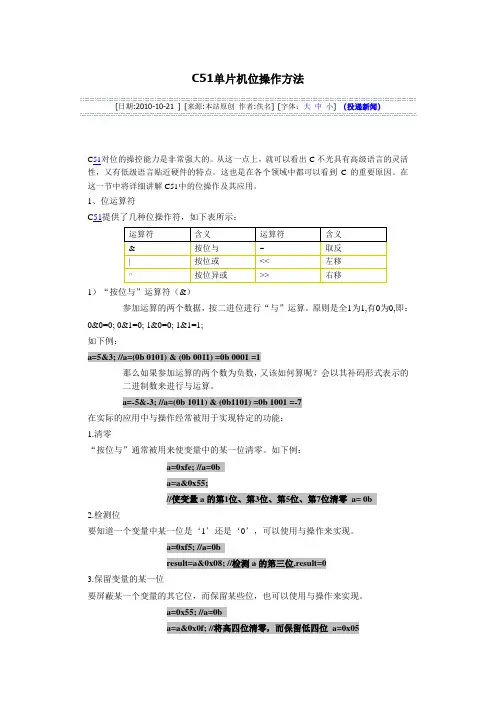

C51单片机位操作方法C51对位的操控能力是非常强大的。

从这一点上，就可以看出C不光具有高级语言的灵活性，又有低级语言贴近硬件的特点。

这也是在各个领域中都可以看到C的重要原因。

在这一节中将详细讲解C51中的位操作及其应用。

1、位运算符C51提供了几种位操作符，如下表所示：1）“按位与”运算符（&）参加运算的两个数据，按二进位进行“与”运算。

原则是全1为1,有0为0,即：0&0=0; 0&1=0; 1&0=0; 1&1=1;如下例：a=5&3; //a=(0b 0101) & (0b 0011) =0b 0001 =1那么如果参加运算的两个数为负数，又该如何算呢？会以其补码形式表示的二进制数来进行与运算。

a=-5&-3; //a=(0b 1011) & (0b1101) =0b 1001 =-7在实际的应用中与操作经常被用于实现特定的功能：1.清零“按位与”通常被用来使变量中的某一位清零。

如下例：a=0xfe; //a=0ba=a&0x55;//使变量a的第1位、第3位、第5位、第7位清零a= 0b2.检测位要知道一个变量中某一位是‘1’还是‘0’，可以使用与操作来实现。

a=0xf5; //a=0bresult=a&0x08; //检测a的第三位,result=03.保留变量的某一位要屏蔽某一个变量的其它位，而保留某些位，也可以使用与操作来实现。

a=0x55; //a=0ba=a&0x0f; //将高四位清零，而保留低四位a=0x052）“按位或”运算符（｜）参与或操作的两个位，只要有一个为‘1’，则结果为‘1’。

即有‘1’为‘1’，全‘0’为‘0’。

0|0=0; 0|1=1; 1|0=1; 1|1=1;例如：a=0x30|0x0f; //a=(0b)|(0b)=(0b)=0x3f“按位或”运算最普遍的应用就是对一个变量的某些位置‘1’。

keil C51 应用入门keil C51软件是众多单片机应用开发的优秀软件之一，它集编辑、编译、仿真于一体，支持汇编和C 语言的程序设计，界面友好，易学易用。

本章主要介绍keil C51的安装、开发环境和程序调试及仿真方法。

一keil C51软件的安装下面以keil C51 V7.50a版本为例，介绍如何安装keil µVision3集成开发环境。

先安装keil µVision2，然后安装升级版本keil µVision3。

图1-1安装初始化图1-2 安装向导对话框（1）把光盘放入光驱中（假定为F盘），进入F：keil 51V7.50a\setup目录下，这时会看到SETUP.EXE文件，双击该文件即可开始安装。

（2）这时会出现如图1-1所示的安装初始化画面，稍后弹出一个如图1-2所示的安装向导对话框，询问用户是安装、更新还是卸载软件，当然选择第一项“Install Support for Additional Microcontroller Architectures”安装该软件。

（3）单击Next钮，这时会出现如图1-3所示的安装询问对话框，提示用户是安装完全版还是评估版。

如果买了正版的keil C51就可选择Full V ersion,否则选择Eval V ersion。

图1-3 安装询问对话框（4）此后在弹出的几个确认对话框中选择Next，这是会出现如图1-4所示的安装路径设置对话框，默认路径是C:/KEIL。

当然用户可以单击选择适合自己安装的目录。

图1-4 安装路径设置对话框（5）在接下来的询问对话框中选择Next命令按钮加以确认，即可出现如图1-5所示的安装进度指示画面。

（6）接下来就是等待安装。

安装完成后单击Finish加以确认，此时可以在桌面上可看到keil µVision2软件的快捷图标，如图1-6所示。

双击它就可进入keil C51集成开发环境。

单片机原理与应用及c51程序设计答案【篇一：单片机原理与c51语言程序设计与基础教程_课后习题答案】p> 习题填空题1．一般而言，微型计算机包括、四个基本组成部分。

2．单片机是一块芯片上的微型计算机。

以地应用范畴。

3．atmel 公司生产的cmos型51系列单片机，具有代替rom作为程序存储器，4．单片机根据工作温度可分为、和三种。

民用级的温度范围是0℃一70℃，工业级是-40℃~85℃，军用级是-55℃-125℃(不同厂家的划分标推可能不同。

5．在单片机领域内，ice的含义是。

选择题1．单片机的工作电压一般为v？a 5vb 3vc 1vd 4v2．单片机作为微机的一种，它具有如下特点：a 具有优异的性能价格比b 集成度高、体积小、可靠性高c 控制功能强，开发应用方便d 低电压、低功耗。

3．民用级单片机的温度范围是：a -40℃~85℃b 0℃一70℃c -55℃-125℃d 0℃一50℃4．mcs-51系列单片机最多有a 3b 4c 5d 65．下列简写名称中不是单片机或单片机系统的是a mcub scmc iced cpu问答题1．单片机常用的应用领域有哪些？2．我们如何学习单片机这么技术？3．单片机从用途上可分成哪几类？分别由什么用处？填空题1．运算器、控制器、存储器、输入输出接口2．单片机嵌入式系统3． mcs-51flash rom4．民用级(商业级)工业级军用级5．在线仿真器选择题1、a2、abcd3、b 4、c5、d问答题1．单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：（1）在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

单片机原理及应用c51编程课后答案【篇一：单片机原理及应用课后习题答案__张兰红】兰红9第 1 章微型计算机的基本概念1.1 微型计算机由哪几部分组成？每一部分各起何作用？解：微型计算机由微处理器芯片、存储器芯片、输入／输出接口电路芯片与总线组成。

微处理器是微型计算机的核心，它通常包括 3 个基本部分：①算术逻辑部件alu(arithmeticlogic unit)，对传送到微处理器的数据进行算术运算或逻辑运算的电路，如执行加法、减法运算，逻辑与、逻辑或运算等。

②工作寄存器组，用来存放操作数及运算的中间结果等。

③控制部件，包括时钟电路和控制电路，时钟电路产生时钟脉冲，用于计算机各部分电路的同步定时；控制电路产生完成各种操作所需的控制信号。

存储器是微型计算机的重要组成部分，计算机有了存储器才具备记忆功能。

i／o 接口是沟通 cpu 与外部设备的不可缺少的重要部件。

外部设备种类繁多，其运行速度、数据形式、电平等各不相同，常常与 cpu 不一致，所以要用 i／o 接口作桥梁，起到信息转换与协调的作用。

总线是在微型计算机各芯片之间或芯片内部各部件之间传输信息的一组公共通信线。

1.2 什么是 cpu？什么是主机？解：由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元 cpu（central processing unit，简称 cpu）。

通常把运算器、控制器、存储器这三部分称为计算机的主机。

1.3 何谓计算机系统？何谓单板机？何谓单片机？解：计算机与外围设备、电源、系统软件一起构成应用系统，称为计算机系统。

在一块印刷电路板上，集成了中央处理单元cpu、只读存储器rom、随机存取存储器 ram、 i/o 接口、定时器/计数器、中断系统等功能部件，构成一台完整的微型计算机，称为单板机。

在一块半导体芯片上，集成了中央处理单元cpu、只读存储器rom、随机存取存储器 ram、 i/o 接口、定时器/计数器、中断系统等功能部件，构成一台完整的微型计算机，称为单片机。

如果单片机系统中的晶振频率是6MHz，则机器周期是（）。

A、1usB、2usC、4usD、6us我的答案：B 得分：7.1分251单片机复位的条件是（）。

A、复位引脚上有1个机器周期以上的低电平B、复位引脚上有1个机器周期以上的高电平C、复位引脚上有2个机器周期以上的低电平D、复位引脚上有2个机器周期以上的高电平我的答案：D 得分：7.1分3将1个数中的指定位置1，其余位不变，应该用（）运算。

A、按位或B、按位与C、按位异或D、按位取反我的答案：A 得分：7.1分4如果现在LED是熄灭状态，则执行LED=~LED；语句后，LED的状态是（）。

A、亮B、灭C、闪一下D、一直闪我的答案：A 得分：7.1分按位或运算经常用于把指定位（），其余位不变的操作。

A、置0B、置1C、取反D、以上都不是我的答案：B 得分：7.1分6有源蜂鸣器和无源蜂鸣器中的源是指（）。

A、信号源B、振荡源C、电源D、以上都不是我的答案：B 得分：7.1分7单片机的机器周期是振荡周期的（）倍。

A、1B、2C、4D、12我的答案：D 得分：7.1分8将1个数中的指定位置0，其余位不变，应该用（）运算。

A、按位与B、按位或C、按位异或D、按位取反我的答案：A 得分：7.1分一旦单片机的程序跑飞，（）信号可以让它瞬间回复到初始状态，程序重新正常运行。

A、复位信号B、晶振信号C、时钟信号D、定时器/计数器我的答案：A 得分：7.1分二.多选题（共1题,7.1分）1以下对空语句描述正确的有（）。

A、它的作用是什么也不做，占用时间B、分号就是空语句C、空语句一般用于延时D、一条空语句就可以实现信号灯的延时我的答案：ABC 得分：7.1分三.判断题（共4题,29.0分）1直插式LED的两个引脚中，长的那一端是负极。

我的答案：×得分：7.1分2单片机最小系统电路是指单片机能够工作的最小电路，一般包括时钟电路和复位电路。

我的答案：√得分：7.1分3时钟电路是用于给单片机设定时间的。

思考题：【2-1】80C51单片机由哪几部分组成，试说明ROM和RAM的功能分别是什么【2-2】在程序运行中，PC的值是。

（）A）当前正在执行指令的前一条指令的地址B）当前正在执行指令的地址C）当前正在执行指令的下一条指令的首地址D）控制器中指令寄存器的地址【2-3】判断下列说法是否正确。

（1）PC可以存放一个16位二进制数，因此其寻址范围为0000H~7FFFH。

（）（2）单片机系统复位时PC的内容为0000H，因此CPU从程序存储器0000H地址单元取指令，开始执行程序。

（）（3）PC可以看成是程序计时器（）（4）PC可以看成是程序存储器的地址指针。

（）【2-4】试计算当振荡频率为12 MHz和6 MHz时，一个机器周期的长度试辨析振荡周期、状态周期、机器周期、指令周期之间的关系。

【2-5】单片机的ROM必须具有掉电存储功能，这句话是否正确【2-6】单片机对RAM的根本要求是快，但掉电可丢失数据，这个表述正确吗【2-7】试说出80C51的两种时钟电路模式，如果是只有一个单片机工作常使用的是哪一种如果是两个以上的单片机工作使用哪一种【2-8】80C51单片机的EA信号有何功能在使用8031时，EA信号引脚应如何处理现在使用的80C51系列单片机内部一般均含有ROM，其EA引脚应该怎么接【2-9】80C51系列单片机的三总线结构包括哪三种其中作地址总线指的是作数据总线指的是属于控制总线的有P0口的分时复用功能需要依靠锁存器的锁存功能，试举1种常用的低功耗锁存器并将其与单片机正确连接【2-10】片内RAM低128单元一般划分为哪三个主要部分对应的字节地址空间是内部RAM中，可作为工作寄存器区的单元地址为（）H～（）H。

【2-11】80C51单片机任何一个时间4组通用工作寄存器中只能有一组工作，具体哪一组工作由什么来决定如何设置才能选用0组通用寄存器【2-12】80C51单片机具有很强的位（布尔）处理功能，内部RAM中共有多少单元可以位寻址，试写出其字节范围和位地址范围【2-13】位地址00H与字节地址00H在内存中的位置有什么区别片内字节地址为2AH单元最低位的位地址是（）；片内字节地址为88H单元的最低位的位地址为（）。

Keil C51开发系统基本知识1. 第一节系统概述Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。

用过汇编语言后再使用C来开发，体会更加深刻。

Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。

另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。

在开发大型软件时更能体现高级语言的优势。

下面详细介绍Keil C51开发系统各部分功能和使用。

2. 第二节Keil C51单片机软件开发系统的整体结构C51工具包的整体结构，如图(1)所示，其中uVision与Ishell分别是C51 for Windows和for Dos的集成开发环境(IDE)，可以完成编辑、编译、连接、调试、仿真等整个开发流程。

开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。

然后分别由C51及A51编译器编译生成目标文件(.OBJ)。

目标文件可由LIB51创建生成库文件，也可以与库文件一起经L51连接定位生成绝对目标文件(.ABS)。

ABS文件由OH51转换成标准的Hex文件，以供调试器dScope51或tScope51使用进行源代码级调试，也可由仿真器使用直接对目标板进行调试，也可以直接写入程序存贮器如EPROM中。

图(1) C51工具包整体结构图3. 第三节Keil C51工具包的安装1. 1. C51 for Dos在Windows下直接运行软件包中DOS\C51DOS.exe然后选择安装目录即可。

完毕后欲使系统正常工作须进行以下操作(设C:\C51为安装目录)：修改Autoexec.bat，加入path=C:\C51\BinSet C51LIB=C:\C51\LIBSet C51INC=C:\C51\INC然后运行Autoexec.bat2. 2. C51 for Windows的安装及注意事项：在Windows下运行软件包中WIN\Setup.exe，最好选择安装目录与C51 for Dos相同，这样设置最简单(设安装于C:\C51目录下)。

第4章《单片机原理与C51基础》赵丽清（课后习题及答案）思考题：【4-1】说明伪指令的作用。

“伪”的含义是什么？常用伪指令有哪些，其功能如何？【4-2】解释下列术语：(1)手工编订(2)机器编订【4-3】下列程序段经汇编后，从1000h开始的各有关存储单元的内容是什么？org1000htab1equ1234htab2equ3000hdb0，1，4，5dwtab1，tab2，70h【4-4】设计子程序时应特别注意哪些问题？【4-5】试编写一个程序，将内部ram中45h单元的高4位清0，低4位置1。

【4-6】未知程序执行前存有a=02h，sp=42h，（41h）=ffh，（42h）=ffh。

下列程序执行后，a=（）；sp=（）；（41h）=（）；（42h）=（）；pc=（）。

popdphpopdplmovdptr，#3000hrlamovb，amovca，@a+dptrpushaccmova，bincamovca，@a+dptrpushaccretorg3000hdb10h，80h，30h，80h，50h，80h【4-7】先行编写程序，搜寻在内部ram的30h~50h单元中与否存有0aah这一数据。

若存有，则将51h单元用为“01h”；若未找到，则将51h单元用为“00h”。

【4-8】试编写程序，查找在内部ram的20h～40h单元中出现“00h”这一数据的次数，并将查找到的结果存入41h单元。

【4-9】在内部ram的21h单元已经开始存一组单字节并无符号数，数据长度为20h，编写程序，建议找到最大数取走max单元。

【4-10】若sp=60h，标号label所在的地址为3456h。

lcall指令的地址为2000h，执行如下指令：2000hlcalllabel后，堆栈指针sp和堆栈内容发生了什么变化？pc的值等于什么？如果将指令lcall 直接换成acall是否可以？如果换成acall指令，可调用的地址范围是什么?【4-11】若80c51的晶振频率为6mhz，试计算延时子程序的延时时间？delay：movr7，#0f6;1个机器周期lp：movr6,#0fa;1个机器周期djnzr6，$;2个机器周期djnzr7，lp;2个机器周期ret;2个机器周期【4-12】撰写子程序，将r1中的2个十六进制数切换为ascii后取走r3和r4。
