【CN209467462U】一种容器运输周转固定组件【专利】

格式：pdf
大小：564.59 KB
文档页数：7

下载文档原格式

【CN305284700S】容器运输周转固定组件【专利】

组件2左视图
组件2立体图
组件2右视图
3
CN 305284700 S
简要说明
1 .本外观设计产品的名称：容器运输周转固定组件。 2 .本外观设计产品的用途：显示设备上的光学材料的容器的运输固定。 3 .本外观设计产品的设计要点：在于形状。 4 .最能表明设计要点的图片或照片：使用状态参考图。
1/1 页

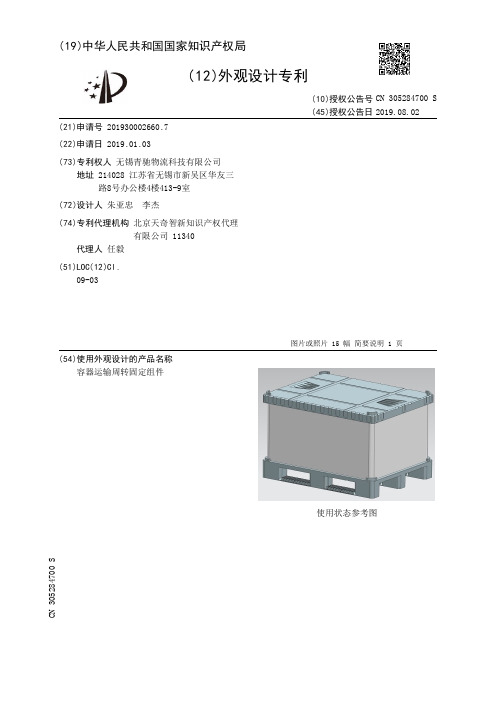

( 19 )中华人民共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930002660 .7
(22)申请日 2019 .01 .03
(73)专利权人无锡青驰物流科技有限公司地址 214028 江苏省无锡市新吴区华友三路8号办公楼4楼413-9室
(72)设计人朱亚忠李杰
4
(74)专利代理机构北京天奇智新知识产权代理有限公司 11340
代理人任毅
(51)LOC(12)Cl . 09-03
(10)授权公告号 CN 305284700 S ()授权公告日 2019.08.02
( 54 )使用外观设计的产品名称容器运输周转固定组件
图片或照片 15 幅简要说明 1 页
使用状态参考图
CN 305284700 S
CN 305284700 S
外观设计图片或照片
1/2 页
使用状态参考图组件1主视图
组件1右视图组件1俯视图
组件1后视图
组件1仰视图
组件1左视图
组件1立体图
2
CN 305284700 S
外观设计图片或照片
2/2 页
组件2主视图
组件2俯视图
组件2后视图
组件2仰视图

【CN209442102U】一种物料储存运输用便于夹紧的输送机构【专利】

2 .根据权利要求1所述的一种物料储存运输用便于夹紧的输送机构，其特征在于：所述限位块(2)分别等间距连接于传送带(1)两侧，所述物料箱(13)长度大于对称设置的两组电动推杆开关 (5) 之间的距离，所述物料箱 (13) 宽度大于传送带 (1) 同一侧相邻两组限位块 (2)之间的距离。
5 .根据权利要求4所述的一种物料储存运输用便于夹紧的输送机构，其特征在于：所述限位块(2)上隔板(6)两侧开设有矩形凹槽(15) ，所述矩形凹槽(15)深度等于夹板(12)厚度和海绵垫板(14)厚度之和，所述矩形凹槽(15)内部开设有第三通孔(16)。
6 .根据权利要求1所述的一种物料储存运输用便于夹紧的输送机构，其特征在于：所述滑道(17)靠近传送带(1)一侧的宽度比远离传送带(1)一侧的宽度大6-10cm。

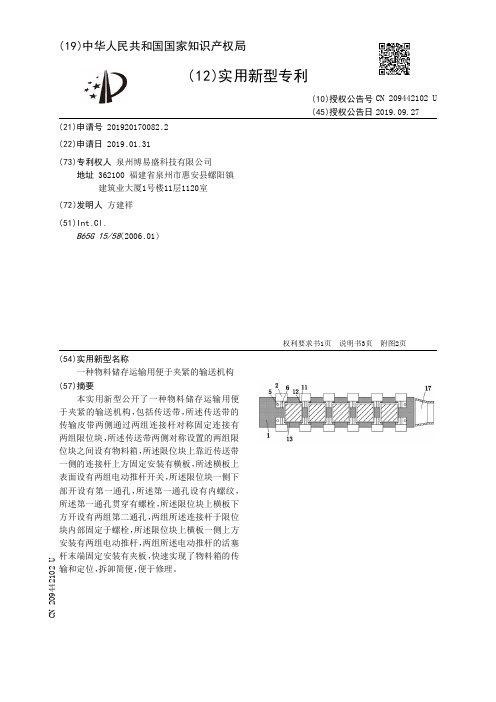

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920170082 .2 (22)申请日 2019 .01 .31 (73)专利权人泉州博易盛科技有限公司
地址 362100 福建省泉州市惠安县螺阳镇建筑业大厦1号楼11层1120室
(72)发明人方建祥 (51)Int .Cl .
2
CN 209442102 U
说明书
1ቤተ መጻሕፍቲ ባይዱ3 页
一种物料储存运输用便于夹紧的输送机构
技术领域 [0001] 本实用新型涉及物料输送技术领域，具体为一种物料储存运输用便于夹紧的输送机构。
背景技术 [0002] 物料输送是指将物料从一个工序传送到下一个工序，一般使用传送带，对于提高生产效率，降低工人的劳动强度起着非常重要的作用。 [0003] 目前在物料输送中，一般都是将物料直接放在输送带上进行输送，物料定位精度低，在输送过程中位置难于固定。

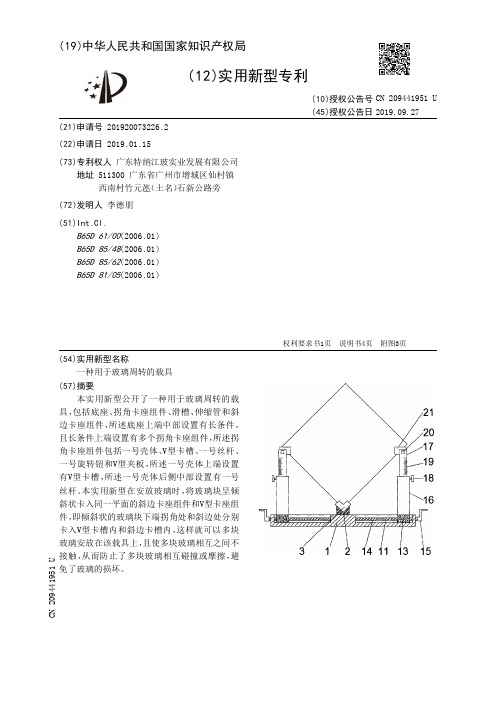

【CN209441951U】一种用于玻璃周转的载具【专利】

2
CN 209441951 U
说明书
1/4 页
一种用于玻璃周转的载具
技术领域 [0001] 本实用新型涉及一种载具，具体是一种用于玻璃周转的载具。
背景技术 [0002] 玻璃是非晶无机非金属材料，一般是用多种无机矿物(如石英砂、硼砂、硼酸、重晶石、碳酸钡、石灰石、长石、纯碱等)为主要原料，另外加入少量辅助原料制成的。它主要成分是硅酸盐复盐，是一种无规则结构的非晶态固体。广泛应用于建筑物，用来隔风透光，属于混合物。另有混入了某些金属的氧化物或者盐类而显现出颜色的有色玻璃，和通过物理或者化学的方法制得的钢化等。有时把一些透明的塑料也称作有机玻璃。 [0003] 玻璃在生产的过程中经常需要用到用于玻璃周转的载具，目前的玻璃载具大多是将多块玻璃堆积在载具上，这样容易造成玻璃之间相互碰撞或摩擦，导致玻璃损伤。因此，本领域技术人员提供了一种用于玻璃周转的载具，以解决上述背景技术中提出的问题。
4 .根据权利要求1所述的一种用于玻璃周转的载具，其特征在于，所述一号壳体(4)后侧壁中部与一号丝杆(7)对应设置有一号螺纹孔，且一号丝杆(7)前端转动连接V型夹板(9) 后侧中部。
5 .根据权利要求1所述的一种用于玻璃周转的载具，其特征在于，所述滑块(13)中部与二号丝杆(14)对应设置有二号螺纹孔，且滑块(13)外侧滑动连接滑槽(11)。
6 .根据权利要求1所述的一种用于玻璃周转的载具，其特征在于，所述二号壳体(22)后侧壁中部与三号丝杆(25)对应设置有三号螺纹孔，且三号丝杆(25)前端转动连接斜边夹板 (27)后侧中部。
7 .根据权利要求1所述的一种用于玻璃周转的载具，其特征在于，左侧或右侧所述斜边卡座组件 (21)的数量与拐角卡座组件 (3)的数量相同，且前后排列顺序相同的斜边卡座组件(21)和拐角卡座组件(3)设置在同一平面上。

一种运输过程中的固定装置[发明专利]

专利名称：一种运输过程中的固定装置专利类型：发明专利
发明人：周忠
申请号：CN201711458995.6
申请日：20171228
公开号：CN108099757A
公开日：
20180601
专利内容由知识产权出版社提供
摘要：本发明公开了一种运输过程中的固定装置，包括运输车斗底板，所述运输车斗底板左侧顶部焊接连接有底座，且底座顶部固定连接有壳体，所述壳体顶部连接有支架，且支架中间连接有圆杆，所述壳体中间连接有轴体，且轴体外圈固定连接有金属片，所述金属片顶端连接有绳带，其绳带顶端连接有插块，且插块底部固定连接有固定块，所述运输车斗底板右侧上方焊接连接有底座，且底座顶部固定连接有壳体，所述壳体中间连接有轴体，且轴体外圈固定连接有金属片。

该运输过程中的固定装置采用金属片、插块和卡块的结构，不仅使得该装置能够快速固定且能够快速将绳带回收，且利用圆杆和固定块的结构，能够使得该装置更加经久耐用。

申请人：兰考县鸿运运输有限公司
地址：475312 河南省开封市兰考县孟寨乡孟寨村
国籍：CN
代理机构：郑州意创知识产权代理事务所(特殊普通合伙)
代理人：韩晓莉
更多信息请下载全文后查看。

【CN209650846U】一种化学试剂桶运载用固定装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467612.X(22)申请日 2019.04.09(73)专利权人江西凯美迪生物医药技术有限公司地址 330000 江西省九江市永修县永修云山经济开发区星火工业园(72)发明人蒋小平　(74)专利代理机构北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人卢富华(51)Int.Cl.B65D 25/10(2006.01)B65D 81/07(2006.01)(54)实用新型名称一种化学试剂桶运载用固定装置(57)摘要本实用新型公开了一种化学试剂桶运载用固定装置，包括底座，所述底座的上侧设置有固定框，所述固定框的底板和所述底座的上表面之间设置有减震机构，所述底座的上表面的左右两侧对称焊接有两个竖板，两个所述竖板与对应的所述固定框的左右侧板之间也设置有减震机构，所述固定框的底板的上表面上固定焊接有支撑座，所述支撑座上设置有放置板，所述放置板的上表面上设置有化学试剂桶，所述化学试剂桶的左右两侧对称卡设有两个弧形固定板，两个所述弧形固定板与对应的所述固定框的左右侧板之间设置有压紧机构。

本实用新型可对化学试剂桶运载过程中产生的震动进行缓冲，起到有效的保护作用，可将化学试剂桶稳定固定住，且方便进行上下料。

权利要求书1页说明书3页附图1页CN 209650846 U 2019.11.19C N 209650846U权　利　要　求　书1/1页CN 209650846 U1.一种化学试剂桶运载用固定装置，包括底座(1)，其特征在于：所述底座(1)的上侧设置有固定框(2)，所述固定框(2)的底板和所述底座(1)的上表面之间设置有减震机构(3)，所述底座(1)的上表面的左右两侧对称焊接有两个竖板(4)，两个所述竖板(4)与对应的所述固定框(2)的左右侧板之间也设置有减震机构(3)；所述固定框(2)的底板的上表面上固定焊接有支撑座(5)，所述支撑座(5)上设置有放置板(6)，所述放置板(6)的上表面上设置有化学试剂桶(7)，所述化学试剂桶(7)的左右两侧对称卡设有两个弧形固定板(8)，两个所述弧形固定板(8)与对应的所述固定框(2)的左右侧板之间设置有压紧机构(9)，所述固定框(2)的底板的后侧固定焊接有至少两个限位杆(10)。

一种物流运输固定装置[实用新型专利]

专利名称：一种物流运输固定装置专利类型：实用新型专利
发明人：袁伟
申请号：CN201821493972.9
申请日：20180913
公开号：CN209395685U
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种运输固定装置，更具体的说是一种物流运输固定装置，可以实现卡紧物品的弹出，包括爪子组合体、承载组合体和支架组合体，通过划架限位端子和固定架槽口的配合，可实现对上划架在矩形槽内端的滑动进行限制；使得上划架滑不出矩形槽；导轮可方面卡紧物体，使得物体在卡紧的同时由于重力作用可使得物体完全与承载杆的顶端贴合；半环形槽可对上划架的上划架凸柱的滑动进行限制；使得上划架的上划架凸柱不脱离半环形槽，进而使得爪子组合体不脱离承载底盘；半环形槽也可实现四个爪子组合体同时伸缩，方便对卡紧的物体大小进行调节。

申请人：临沂大学
地址：276005 山东省临沂市兰山区双岭路中段临沂大学科技处
国籍：CN
更多信息请下载全文后查看。

【CN209814560U】一种周转托盘【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920383093.9(22)申请日 2019.03.25(73)专利权人华远电气股份有限公司地址 518000 广东省深圳市宝安区新安街道留仙二路鸿辉工业园1号厂房1楼(72)发明人全雁冰　(74)专利代理机构深圳市道勤知酷知识产权代理事务所(普通合伙) 44439代理人何兵　饶盛添(51)Int.Cl.B65D 19/02(2006.01)B65D 19/38(2006.01)(54)实用新型名称一种周转托盘(57)摘要本实用新型提供一种周转托盘，其包括防静电围框、固定在所述防静电围框内且相互卡持的至少一个横向防静电刀卡和至少一个纵向防静电刀卡、固定在所述防静电围框底部的防静电板以及固定在所述防静电板底部的硬板，其中所述横向防静电刀卡和纵向防静电刀卡围设形成用于放置物品的多个收容槽。

本实用新型周转托盘采用横向防静电刀卡和纵向防静电刀卡围设形成收容物品的收容槽，收容槽避免了相邻物品的引脚和焊接之间的接触；物品底部为防静电板，相邻周转托盘之间采用硬板进行绝缘隔开；在搬运周转过程中不会晃动造成器件不良；本实用新型周转托盘可以承载不同品种的物品，可以随时改变防静电刀卡和纵向防静电刀卡的规格即可获得。

权利要求书1页说明书4页附图2页CN 209814560 U 2019.12.20C N 209814560U权　利　要　求　书1/1页CN 209814560 U1.一种周转托盘，其特征在于，其包括防静电围框、固定在所述防静电围框内且相互卡持的至少一个横向防静电刀卡和至少一个纵向防静电刀卡、固定在所述防静电围框底部的防静电板以及固定在所述防静电板底部的硬板，其中所述横向防静电刀卡和纵向防静电刀卡围设形成用于放置物品的多个收容槽。

2.根据权利要求1所述的周转托盘，其特征在于：所述横向防静电刀卡由底部向上设有与所述纵向防静电刀卡数量相同的横向凹槽，所述纵向防静电刀卡由上端向下设有与横向防静电刀卡数量相同且与对应的横向凹槽卡持连接的纵向凹槽。

【CN209660062U】一种大棚用运输装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258283.8(22)申请日 2019.02.28(73)专利权人陕西科技大学地址 710021 陕西省西安市未央区大学园1号(72)发明人党新安　邵垒垒　杨立军　盛文盼　(74)专利代理机构西安通大专利代理有限责任公司 61200代理人徐文权(51)Int.Cl.A01G 9/14(2006.01)A01G 9/24(2006.01)A01M 7/00(2006.01)(54)实用新型名称一种大棚用运输装置(57)摘要本实用新型公开了一种大棚用运输装置，包括若干拱形钢架、若干主支撑部、传送机构及驱动电机；拱形钢架横向设置在大棚内，主支撑部纵向水平设置在相邻两个拱形钢架之间；主支撑部的两端分别与拱形钢架的顶部中心固定连接，若干主支撑部设置在同一直线上；主支撑部的上部沿主支撑部的轴线设置有凹槽，传送机构设置在凹槽内；驱动电机的输出轴与传送机构连接；本实用新型通过在主支撑部上设置传送机构，采用传送机构实现了拉钢铰、覆盖塑料，通过在主支撑部的底部设置运输滑道和滑道挂钩，实现了农作物搬运、灌溉和喷洒农药等功能；本实用新型结构简单、紧凑、不占用农田空间，具有节省大量人力物力、大大提高工作效率、减少种植成本的优势。

权利要求书1页说明书3页附图2页CN 209660062 U 2019.11.22C N 209660062U权　利　要　求　书1/1页CN 209660062 U1.一种大棚用运输装置，其特征在于，包括若干拱形钢架(1)、若干主支撑部(2)、传送机构(3)及驱动电机(4)；拱形钢架(1)横向设置在大棚内，主支撑部(2)纵向水平设置在相邻两个拱形钢架(1)之间；主支撑部(2)的两端分别与拱形钢架(1)的顶部中心固定连接，若干主支撑部(2)设置在同一直线上；主支撑部(2)的上部沿轴线设置有凹槽(6)，传送机构(3)设置在凹槽(6)内；驱动电机(4)的输出轴与传送机构(3)连接。

一种用于盘子运输固定的装置[发明专利]

专利名称：一种用于盘子运输固定的装置专利类型：发明专利
发明人：田洪伟
申请号：CN201711185092.5
申请日：20171123
公开号：CN107826479A
公开日：
20180323
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于盘子运输固定的装置，一种用于盘子运输固定的装置，包括运输箱、卡头和卡槽，所述运输箱顶部设置有卡头，所述运输箱底部开设有卡槽，所述运输箱内壁上设置有多个限位杆，且限位杆之间放置有盘子，所述运输箱内壁上位于限位杆之间通过螺钉连接有缓震弹簧，且缓震弹簧下方胶连有缓震橡胶，所述缓震橡胶下方设置有充气袋，且充气袋下方胶连有PU海绵。

本发明中，采用柚木材料，其耐腐和耐磨性，利于运输和长期存放使用，其次运输箱采用上下嵌合结构，使得盘子牢牢卡在限位杆之间，而且盘子周边采用PU海绵、充气袋、缓震橡胶和缓震弹簧等在运输中可以起到很好的抗震减压作用。

申请人：成都富中成科技有限公司
地址：610000 四川省成都市武侯区浆洗街16号1栋12层1号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：赵宇
更多信息请下载全文后查看。

用于运送容器的转运装置[发明专利]

专利名称：用于运送容器的转运装置
专利类型：发明专利
发明人：R.梅塞恩莫泽,A.舒尔茨,D.克洛拉申请号：CN201780086804.X
申请日：20171213
公开号：CN110312667A
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于运送容器的转运装置（144），该转运装置具有以矩阵状方式布置的多个旋转/运送装置（144a，144b，144c，...144i，144j 144k，144l，144Za，144Zb，...），其中这些旋转/运送装置（144a，144b，144c，...144i，144j
144k，144l，144Za，144Zb，...）中的每一个都具有用于该运送容器的支承体
（202a，202b），其中该支承体（202a，202b）至少设计为三点接触区域支承体，并且这些旋转/运送装置（144a，144b，144c，...144i，144j
144k，144l，144Za，144Zb，...244a，244b，...744a，1000a，1000b...）中的每一个都具有用于旋转的专用驱动器（203，263）以及用于运送的专用驱动器（201，261）。

申请人：卡尔蔡司光学国际有限公司
地址：德国阿伦
国籍：DE
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

( 57 )摘要本实用新型公开了一种容器运输周转固定
组件，包括顶盖和底板，所述顶盖和所述底板通过绑绳实现固定，所述顶盖底部和所述底板底部都固定设有若干配合卡槽，所述顶盖顶面的四角和所述底板顶面的四角都固定设有固定卡位，所述底板底面的四角固定设有卡位槽，所述卡位槽与所述顶盖顶面的所述固定卡位契合，所述顶盖顶部固定设有横纵分布的绑绳槽；用绑绳沿着所述绑绳槽将所述顶盖、所述底板和特制密封容器三者绑定，可以避免运输对象的损坏，通过契合的所述卡位槽和所述固定卡位可以将两组固定组件叠放，所述底板上的所述固定卡位，进一步对特制密封容器进行固定。
2 .根据权利要求1所述的一种容器运输周转固定组件，其特征在于：所述顶盖(1)顶面沿板身长度方向的两端固定设有提拉槽(11) ，所述提拉槽(11)内固定设有提拉块(12) ，所述提拉块(12)为斜沉结构，所述提拉块(12)上端的沉槽内固定设有若干提拉板(121) ，所述提拉块(12)下端的凸块底部固定设有若干固定板(122) ，所述提拉板(121)和所述固定板 (122)为直三角形板件。
3 .根据权利要求2所述的一种容器运输周转固定组件，其特征在于：所述顶盖(1)顶部固定设有横纵分布的绑绳槽(13)。
4 .根据权利要求3所述的一种容器运输周转固定组件，其特征在于：所述底板(2)下端沿板身长度方向固定设有对称的第一搬运槽(5) ，所述第一搬运槽(5)贯通所述底板(2)。
5 .根据权利要求4所述的一种容器运输周转固定组件，其特征在于：所述底板(2)下端沿板身宽度方向固定设有对称的第二搬运槽(6) ，所述第二搬运槽(6)贯通所述底板(2)。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920069377 .0
(22)申请日 2019 .01 .16
(73)专利权人无锡青驰物流科技有限公司地址 214028 江苏省无锡市新吴区华友三路8号办公楼4楼413-9室
(72)发明人朱亚忠李杰
背景技术 [0002] 显示设备上的光学材料在运输过程中，需要用特制密封容器装载，在运输过程中，特制的密封容器在没有固定的情况下，会大幅度晃动，势必会有损伤光学材料的隐患，需要使用固定组件来将其固定，通用的固定组件无法与特制密封容器贴合，不仅会造成运输空间的浪费，还可能导致特制密封容器小幅度晃动，加大了光学材料损坏的可能性；一般来说这种光学材料的运输是不提倡叠放的，这会导致运输的装载率变得极低。
6 .根据权利要求5所述的一种容器运输周转固定组件，其特征在于：所述顶盖(1)和所述底板(2)分为32寸和49寸两种尺寸类型。
2
CN 209467462 U
说明书
1/3 页
一种容器运输周转固定组件
技术领域 [0001] 本实用新型涉及运输固定组件技术领域，更具体地说，它涉及一种容器运输周转固定组件。
(74)专利代理机构北京天奇智新知识产权代理有限公司 11340
代理人任毅
(51)Int .Cl . B65D 19/26(2006 .01) B65D 19/38(2006 .01)
(10)授权公告号 CN 209467462 U (45)授权公告日 2019.10.08
( 54 )实用新型名称一种容器运输周转固定组件
实用新型内容 [0003] 针对现有技术存在的不足，本实用新型的目的在于提供一种容器运输周转固定组件，其具有的特点：尺寸紧扣特制密封容器、能够满足叠放、带有固定卡位。 [0004] 为实现上述目的，本实用新型提供了如下技术方案： [0005] 一种容器运输周转固定组件，包括顶盖和底板，所述顶盖和所述底板通过绑绳实现固定，所述顶盖底部和所述底板底部都固定设有若干配合卡槽格，所述顶盖顶面的四角和所述底板顶面的四角都固定设有固定卡位，所述底板底面的四角固定设有卡位槽，所述卡位槽与所述顶盖顶面的所述固定卡位契合。 [0006] 通过采用上述技术方案，通过所述底板四角的固定卡位将装有光学材料的特制密封容器固定在所述底板上，避免小幅度的晃动，将所述顶盖底部的盖槽与特制密封容器顶部对齐，通过绑绳将顶盖、底板以及特制密封容器紧密贴合固定，防止大幅度的晃动，因为底板底面的卡位槽和顶盖顶面的固定卡位是契合的，所以可以实现固定组件的叠放，只需将这一组的固定组件同时用绑绳进行收紧固定即可，配合卡槽不仅可以契合特制密封容器的外形，还可以减轻固定组件的重量，配合卡槽格可以使固定组件与特制密封容器更加契合。 [0007] 进一步地，所述顶盖顶面沿板身长度方向的两端固定设有提拉槽，所述提拉槽内固定设有提拉块，所述提拉块为斜沉结构，所述提拉块上端的沉槽内固定设有若干提拉板，所述提拉块下端的凸块底部固定设有若干固定板，所述提拉板和所述固定板为直三角形板件。 [0008] 通过采用上述技术方案，所述提拉块上固定设有所述提拉板和所述固定板可以将所述提拉块斜沉的构造补全，更加适合固定组件整体的造型，同时所述提拉板还方便使用时发力，移动所述顶盖。 [0009] 进一步地，所述顶盖顶部固定设有横纵分布的绑绳槽。 [0010] 通过采用上述技术方案，绑绳嵌在所述绑绳槽内，可以防止绑绳破坏叠放的固定组件之间的紧密契合，放置在所述绑绳槽内，还可以对绑绳进行约束，结构更加稳固。
权利要求书1页说明书3页附图2页
CN 209467462 U
CN 209467462 U
权利要பைடு நூலகம்求书
1/1 页
1 .一种容器运输周转固定组件，包括顶盖(1)和底板(2) ，其特征在于：所述顶盖(1)和所述底板(2)通过绑绳实现固定，所述顶盖(1)底部和所述底板(2)底部都固定设有若干配合卡槽格(7) ，所述顶盖(1)顶面的四角和所述底板(2)顶面的四角都固定设有固定卡位 (3) ，所述底板(2)底面的四角固定设有卡位槽(4)，所述卡位槽(4)与所述顶盖(1)顶面的所述固定卡位(3)契合。
