完井射孔简单介绍一、油井的完井完井方式：指油井的目的层与井底的连通方式、井身结构及完井工艺。
完井方法总要求：1、使油气层与井底能有效地连通起来；2、妥善地封隔油气层，防止层间干扰，便于分层开采；3、克服井壁坍塌和油层出砂的影响，保证油井长期正常开采；4、能为今后修井与增产措施提供方便；5、工艺简单，完成速度快，成本低。
目前一般有四种完井方式：裸眼完井、射孔完井、衬管和尾管完井、砾石填充完井。
裸眼完井：适用于灰岩、花岗岩、变质岩及较坚硬的致密地层。
分为：先期裸眼完井：钻达油气层顶部，下套管固井，再用小钻头钻开油气层，完井；后期裸眼完井：用同一尺寸的钻头钻过油气层，再把套管下至油气层顶部。
射孔完井：钻穿油气层，下套管固井，然后下入射孔器，将套管、水泥环直至油气层射开，为油气流入井筒打开通道。
该方法有利于分层开采、注水及增产措施。
目前采用最多。
衬管完井：与先期裸眼完井相近，是在钻达油气层之前，下套管固井，换小钻头钻开油气层，然后下衬管（筛管或割缝套管），用封隔器固定在套管上，并把套管与衬管间隙堵塞。
尾管完井：小直径的套管悬挂在上部较大直径的套管上，其余同射孔完井法。
目前辽河一般有f177.8挂f127.0，f244.5挂137.5。
砾石充填完井方法：人为地在井筒（裸眼或衬管）内充填一定尺寸的砾石，起防砂和保护生产层的目的。
二、射孔：概念：射孔是把专门的井下射孔器下放至油层套管内预定的深度，引爆射孔弹爆炸后产生的高能粒子流射穿套管、管外水泥环，并穿进地层一定深度，打开油气层与井筒的通道。
射孔一般分为电缆输送射孔和油管输送射孔两种方式。
（一）电缆输送射孔：用电缆将射孔器下放到井筒内对套管进行射孔。
适用于已探明的低压油气井的射孔，一般要求井内压井液液柱压力不小于预测地层压力。
电缆射孔分为：1、过油管射孔：优点：①、清水代替泥浆或无固相等高密度压井液，减少了射孔正压差，对地层伤害小；②、有枪身射孔时，可使全井射孔处在平衡压力下射孔；③、无枪身射孔时，可配合气举、抽汲等进行全井负压射孔。

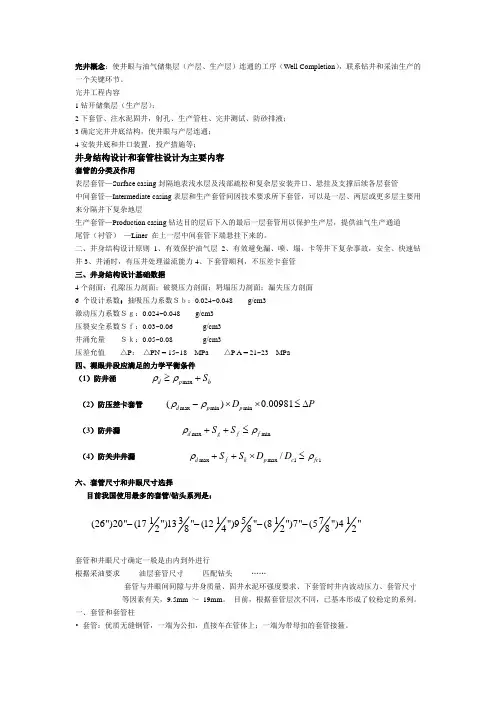

完井概念：使井眼与油气储集层（产层、生产层）连通的工序（Well Completion ），联系钻井和采油生产的一个关键环节。
完井工程内容1钻开储集层（生产层）；2下套管、注水泥固井，射孔、生产管柱、完井测试、防砂排液；3确定完井井底结构，使井眼与产层连通；4安装井底和井口装置，投产措施等；井身结构设计和套管柱设计为主要内容套管的分类及作用表层套管—Surface casing 封隔地表浅水层及浅部疏松和复杂层安装井口、悬挂及支撑后续各层套管中间套管—Intermediate casing 表层和生产套管间因技术要求所下套管，可以是一层、两层或更多层主要用来分隔井下复杂地层生产套管—Production casing 钻达目的层后下入的最后一层套管用以保护生产层，提供油气生产通道 尾管（衬管） —Liner 在上一层中间套管下端悬挂下来的。
二、井身结构设计原则 1、有效保护油气层 2、有效避免漏、喷、塌、卡等井下复杂事故，安全、快速钻井3、井涌时，有压井处理溢流能力4、下套管顺利，不压差卡套管三、井身结构设计基础数据4个剖面：孔隙压力剖面；破裂压力剖面；坍塌压力剖面；漏失压力剖面6 个设计系数：抽吸压力系数Ｓｂ：0.024~0.048 g/cm3激动压力系数Ｓｇ：0.024~0.048 g/cm3压裂安全系数Ｓｆ：0.03~0.06 g/cm3井涌允量 Ｓｋ：0.05~0.08 g/cm3压差允值 △P ： △PN = 15~18 MPa △P A = 21~23 MPa四、裸眼井段应满足的力学平衡条件（1）防井涌（2）防压差卡套管（3）防井漏（4）防关井井漏六、套管尺寸和井眼尺寸选择目前我国使用最多的套管/钻头系列是：套管和井眼尺寸确定一般是由内到外进行根据采油要求 油层套管尺寸 匹配钻头 ……套管与井眼间间隙与井身质量、固井水泥环强度要求、下套管时井内波动压力、套管尺寸等因素有关，9.5mm ～ 19mm 。
完井方式文献调研一、常用完井方式（一）、射孔完井方式1、套管射孔完井套管射孔完井是钻至油层直至设计井深，然后下油层套管至油层底部注水泥固井，最后射孔，射孔弹射穿油层套管、水泥环并穿至油层某一深度，建立起油流通道。
2、尾管射孔完井尾管射孔完井是在钻头钻至油层顶界后，下技术套管注水泥固井，然后用小一级的钻头钻穿油层至设计井深，用钻具将尾管送下并悬挂在技术套管上，再对尾管注水泥固井，然后射孔。
（二）、裸眼完井先期裸眼完井：先下套管，后钻开油层。
后期裸眼完井：先钻开油层，再将套管下至油层顶部。
复合型完井方式：在产层段既有射孔完成，又有裸眼完成的井。
（三）、割缝衬管完井方式:这种方法是将油层套管下到油气层顶部固井，然后钻开油气层。
在油气层部位下入预先加工好的割缝套管或打孔套管，用衬管悬挂器将其悬挂在油层套管上，并将套管和衬管的环空密封起来。
油气流经过割缝衬管的缝或打孔套管的孔进入井筒。
（四）、砾石充填完井方式概念：是指将分选的砾石泵入（或其他方式）筛管与油层之间，以阻止油层砂流入井筒，达到保护井壁、防止砂入井之目的。
1、裸眼砾石充填充井方式在地质条件允许使用裸眼而又需要防砂时，就应该采用裸眼砾石充填完井方式。
其工序是钻头钻达油层顶界以上约3m后，下技术套管注水泥固井，再用小一级的钻头钻穿水泥塞，钻开油层至设计井深，然后更换扩张式钻头将油层部位的井径扩大到技术套管外径的1.5～2倍，以确保充填砾石时有较大的环形空间，增加防砂层的厚度，提高防砂效果。
一般砾石层的厚度不小于50mm。
注意：其方式的施工作业程序：在油层顶界附近固井后－改用小一级的钻头钻穿油层－再更换扩张式钻头将油层扩大，便于充填砾石。
2、套管砾石充填完井方式套管砾石充填的完井工序是：钻头钻穿油层至设计井深后，下油层套管于油层底部，注水泥固井，然后对油层部位射孔。
要求采用高孔密（30～40孔／m），大孔径（20～25．4mm）射孔，以增大充填流通面积，有时还把套管外的油层砂冲掉，以便于向孔眼外的周围油层填人砾石，避免砾石和地层砂混合增大渗流阻力。

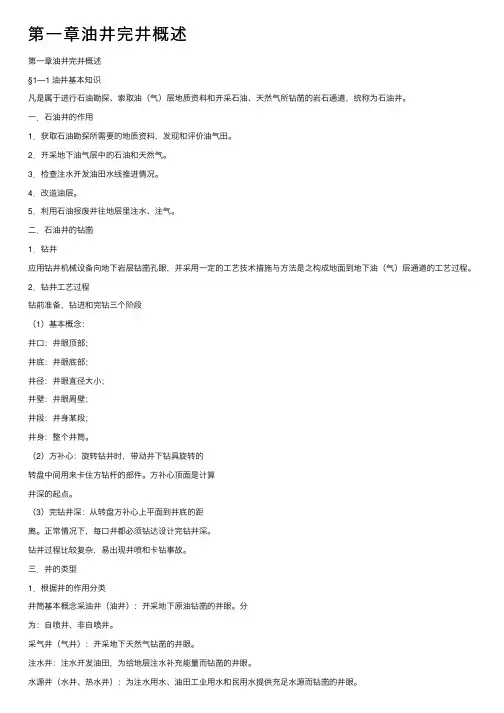

第⼀章油井完井概述第⼀章油井完井概述§1—1 油井基本知识凡是属于进⾏⽯油勘探、索取油（⽓）层地质资料和开采⽯油、天然⽓所钻凿的岩⽯通道，统称为⽯油井。
⼀．⽯油井的作⽤1．获取⽯油勘探所需要的地质资料，发现和评价油⽓⽥。
2．开采地下油⽓层中的⽯油和天然⽓。
3．检查注⽔开发油⽥⽔线推进情况。
4．改造油层。
5．利⽤⽯油报废井往地层⾥注⽔、注⽓。
⼆．⽯油井的钻凿1．钻井应⽤钻井机械设备向地下岩层钻凿孔眼，并采⽤⼀定的⼯艺技术措施与⽅法是之构成地⾯到地下油（⽓）层通道的⼯艺过程。
2．钻井⼯艺过程钻前准备，钻进和完钻三个阶段（1）基本概念：井⼝：井眼顶部；井底：井眼底部；井径：井眼直径⼤⼩；井壁：井眼周壁；井段：井⾝某段；井⾝：整个井筒。
（2）⽅补⼼：旋转钻井时，带动井下钻具旋转的转盘中间⽤来卡住⽅钻杆的部件。
⽅补⼼顶⾯是计算井深的起点。
（3）完钻井深：从转盘⽅补⼼上平⾯到井底的距离。
正常情况下，每⼝井都必须钻达设计完钻井深。
钻井过程⽐较复杂，易出现井喷和卡钻事故。
三．井的类型1．根据井的作⽤分类井筒基本概念采油井（油井）：开采地下原油钻凿的井眼。
分为：⾃喷井、⾮⾃喷井。
采⽓井（⽓井）：开采地下天然⽓钻凿的井眼。
注⽔井：注⽔开发油⽥，为给地层注⽔补充能量⽽钻凿的井眼。
⽔源井（⽔井、热⽔井）：为注⽔⽤⽔、油⽥⼯业⽤⽔和民⽤⽔提供充⾜⽔源⽽钻凿的井眼。
观察井（实验井）：开发过程中，为了解油层动态、油⽓⽔运动规律和变化情况⽽钻凿的井眼。
探井、了解地层的年代、岩性、厚度、⽣储盖的组合和区域地质构造，地质剖⾯局部构造⽽钻凿的井眼。
2．根据井的深度分类浅井：井深：500～1000⽶。
中深井：井深：1000～2500⽶。
深井：井深：2500～4000⽶。
超深井：井深：4000⽶以上。
3．根据井眼轨迹分类垂直井：井斜⾓⼩于150。
⽔平井：在钻到⽬的层位时，井斜⾓超过850，并进⽬的层⽔平钻进距离超过10倍以上由层厚度。
完井部份一、完井概念笼统的讲，完井是指裸眼井段钻达到设计深度后，使井底和油气层以一定的结构方式连通起来的整个作业工艺。
完井又可细分为钻井完井和生产完井。
1. 钻井完井：如果是套管完井，它包括从钻井作业开始，直到完成全部固井、CBL测井作业结束为止的全过程。
如果是裸眼井完井，它包括从钻井作业开始，直到钻完裸眼井段，替入油层保护液，并完成电测作业为止的全过程。
2. 生产完井：从钻井完井作业结束之后，根据油、气、水井生产工艺要求，所进行的与井身结构建设、油气层保护、生产管柱设计、直至投产作业结束，其间一系列的作业过程叫生产完井。
3.钻井井身结构为了确保安全顺利地钻达目的层，钻井过程中所采用的某种套管柱组合结构形式叫井身结构。
典型井身结构，如图--1所示。
图—1 井身结构示意图①方补心；②-套管头；③-导管；④-表层套管；⑤-表层套管水泥⑥-技术套管；⑦-技术套管水泥环；⑧-油层套管；⑨-油层套水泥环；1.导管：井身结构下入的第一层套管，用来隔离海水和地表淤泥层，以利于钻井作业，一般使用30”套管，下入深度泥面以下大约50M左右。
2.表面套管：井身结构中的第二层套管，下入后立即用水泥固井，水泥返至地面，一般使用20”套管，下入深度一般为几十米至几百米不等。
3.技术套管：表层套管与油层套管之间的套管叫技术套管。
在钻到目的层之前，用来隔离在钻井途中可能遇到的其它油、气、水层、漏失层和易坍塌层等复杂地层，以利钻井顺利作业。
一般使用13-3/8”套管，下入深度和固井水泥返高，根据现场实际情况而定。
4.油层套管：井身结构中最内一层套管叫油层套管，用来封隔目的层中的油、气、水层，射孔后为长期开采目的层的油、气、水层提供通道。
一般使用5-1/2”~9-5/8”套管，下入深度根据现场实际情况而定。
固井时一般要求水泥返高至最上一层油、气层顶部以上200~250m。
二、渤海地区油田防砂完井主要作业工艺简介（以“一趟管柱作业，多层防砂”技术为例）主要作业程序：1)作业前的准备工作施工设计—由项目经理组织完井监督编写，它应包括现场主要施工作业步骤设计（含安全内容）、地质射孔方案设计、完井液体系配方设计以及作业设备、器材准备清单等。
