建筑排水系统建筑排水系统是指建筑物中用于排除雨水、废水以及其他污水的一系列设施和管道。
它起到了保护和维护建筑物结构的作用，同时也对环境起到了保护作用。
本文将介绍建筑排水系统的组成部分、设计原则以及常见问题与解决方法。
一、建筑排水系统的组成部分建筑排水系统主要由以下几个组成部分构成：1. 雨水排水系统：用于排除屋顶、地面和其他部位的雨水。
它包括屋顶排水系统、雨水管道、雨水口等。
2. 废水排水系统：用于排除建筑物内产生的废水。
它包括卫生间、厨房、洗衣房等区域的污水管道、下水道和排水口等设施。
3. 通风系统：用于排除排水系统中的气体。
通风系统通常包括排气管道、通风口和排气扇等。
二、建筑排水系统的设计原则1. 合理布局：在设计建筑排水系统时，应根据建筑物内部结构合理布置排水设施。
确保排水系统能够顺利排除废水和雨水，减少堵塞和积水的可能性。
2. 正确选择材料：排水系统的材料应该具有耐腐蚀、耐高温和耐压等特性。
常见的材料包括 PVC、铸铁和不锈钢等。
3. 合理坡度：排水管道的坡度应设置合适，以保证水能够自然流动到排水口。
一般来说，坡度应为每米0.5%-1%。
4. 选用合适的管道直径：不同区域的排水管道直径应根据废水流量进行选择，以确保排水畅通。
三、常见问题与解决方法1. 排水管道堵塞：排水管道堵塞是建筑排水系统常见的问题之一。
解决方法可以使用排水通、化学清洁剂或者专业的管道疏通设备进行清理。
2. 排水口积水：排水口积水会导致异味和污水倒流的问题。
解决方法可以通过加装排水阀门或者定期清理排水口来解决。
3. 排水系统漏水：排水系统漏水会给建筑物结构造成损害。
解决方法可以检查排水管道连接处是否密封良好，如有发现漏水点应立即修复。
4. 通风系统问题：通风系统出现问题可能会导致气味和湿度问题。
解决方法可以检查排气管道是否通畅，排气扇是否正常工作。
总结：建筑排水系统对建筑物的正常运行和居住环境的舒适度有着重要的影响。
通过合理布局、正确选择材料以及解决常见问题，我们可以保证排水系统的安全、可靠运行，从而维护建筑物的结构和环境的卫生。
建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。
它在建筑物的正常运行和生活质量中起着至关重要的作用。
本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。
一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。
2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。
3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。
二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。
具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。
它由下水道、污水管道、污水处理设备等组成。
2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。
它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。
3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。
它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。
三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。
以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。
2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。
3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。
4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1 引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90° 翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7 水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
建筑内部排水系统的分类建筑内部排水系统根据接纳污、废水的性质，可分为三类：1．生活排水系统其任务是将建筑内生活废水(即人们日常生活中排泄的洗涤废水等)和生活污水(主要指粪便污水)排至室外。
我国目前建筑排污分流设计中是将生活污水单独排入化粪池，而生活废水则直接排入市政下水道。
2．工业废水排水系统用来排除工业生产过程中的生产废水和生产污水。
生产废水污染程度较轻，如循环冷却水等。
生产污水的污染程度较重，一般需要经过处理后才能排放。
3．建筑内部雨水管道用来排除屋面的雨水，一般用于大屋面的厂房及一些高层建筑雨雪水的排除。
若生活污废水、工业废水及雨水分别设置管道排出室外称建筑分流制排水，若将其中两类以上的污水、废水合流排出则称建筑合流制排水。
建筑排水系统是选择分流制排水系统还是合流制排水系统，应综合考虑污水污染性质、污染程度、室外排水体制是否有利于水质综合利用及处理等因素来确定。
二、建筑内部排水系统的组成一般建筑物内部排水系统由下列部分组成，如图6—1所示。
1．卫生器具或生产设备受水器(如图6—1中的1、2、3、4)2．排水管系由器具排水管连接卫生器具和横支管之间的一段短管、除坐式大便器外，其间含存水弯，有一定坡度的横支管、立管；埋设在地下的总干管和排出到室外的排水管等组成(如图6—1中6、8、11)。
3．通气管系有伸顶通气立管，专用通气内立管，环形通气管等几种类型。
其主要作用是让排水管与大气相通，稳定管系中的气压波动，使水流畅通(详见本章第二节)。
4．清通设备一般有检查口、清扫口，检查井以及带有清通门的弯头或三通等设备，作为疏通排水管道之用(如图6—1中7、9、12)。
5．抽升设备民用建筑中的地下室、人防建筑物、高层建筑的地下技术层、某些工业企业车间或半地下室、地下铁道等地F建筑物内的污、废水不能自流排至室外时必须设置污水抽升设备。
如水泵、气压扬液器、喷射器将这些污废水抽升排放以保持室内良好的卫生环境。
6．室外排水管道自排水管接出的第一检查井后至城市下水道或工业企业排水主干管间的排水管段即为室外排水管道，其任务是将建筑内部的污、废水排送到市政或厂区管道中去。

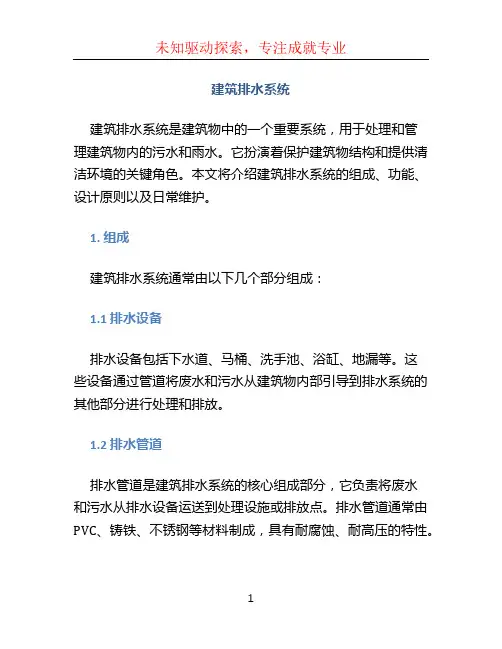

建筑排水系统建筑排水系统是建筑物中的一个重要系统，用于处理和管理建筑物内的污水和雨水。
它扮演着保护建筑物结构和提供清洁环境的关键角色。
本文将介绍建筑排水系统的组成、功能、设计原则以及日常维护。
1. 组成建筑排水系统通常由以下几个部分组成：1.1 排水设备排水设备包括下水道、马桶、洗手池、浴缸、地漏等。
这些设备通过管道将废水和污水从建筑物内部引导到排水系统的其他部分进行处理和排放。
1.2 排水管道排水管道是建筑排水系统的核心组成部分，它负责将废水和污水从排水设备运送到处理设施或排放点。
排水管道通常由PVC、铸铁、不锈钢等材料制成，具有耐腐蚀、耐高压的特性。
1.3 排水井和检修口排水井和检修口用于检查和维修排水系统的各个部分。
排水井通常位于建筑物的地下，起到连接和分配废水和污水的作用。
检修口位于排水管道的关键位置，方便维修和清理。
2. 功能建筑排水系统具有以下几个主要功能：2.1 排除废水和污水排水系统能够排除建筑物内产生的废水和污水，保持建筑物内部的清洁环境。
它能够有效分离不同种类的废水，如厨房废水、浴室废水和厕所废水，并将其分别处理和排放。
2.2 防止水浸排水系统能够快速有效地排除建筑物内部的积水，防止水浸。
通过合理的管道设计和排水井设置，可以有效避免因雨水和泄漏导致的建筑物内部和地下室的水浸问题。
2.3 保护建筑结构建筑排水系统能够将雨水从建筑物的屋顶和外墙引导到污水系统，从而避免因雨水长期滞留而导致的建筑结构受损。
此外，它还能够排除建筑物内部的废水，保护建筑物的地基和墙体。
3. 设计原则设计一个有效可靠的建筑排水系统需要遵循以下原则：3.1 正确计算和选择管道尺寸在设计建筑排水系统时，需要正确计算和选择排水管道的尺寸。
管道尺寸的选择应考虑到建筑物的使用情况、预计的水流量和管道的倾斜度。
合适的管道尺寸能够保证水流畅通，并避免堵塞和积水。
3.2 合理布局排水设备和管道建筑排水系统的设备和管道布局应合理，便于日常使用和维修。
建筑排水系统的组成一、概述建筑排水系统是指建筑物内部用于排除废水、雨水等的系统。
它由多个组成部分构成，每个部分都起着重要的作用。
本文将全面、详细地探讨建筑排水系统的组成，帮助读者了解其结构和功能。
二、主要组成部分建筑排水系统主要包括以下几个组成部分：1. 排水管道排水管道是建筑排水系统中最基本的组成部分，用于传输废水、雨水等。
它可以分为主管道和支管道两部分。
主管道是负责接收所有废水和雨水的管道，通常位于建筑物的地下，贯穿所有楼层。
支管道则是与主管道相连的分支管道，将废水和雨水从各个楼层引导到主管道。
2. 排水设备排水设备是建筑排水系统中的关键组成部分，用于收集和排放废水。
常见的排水设备包括马桶、洗手盆、浴缸、厨房水槽等。
这些设备通过排水管道将废水传输到下水道或污水处理系统。
3. 下水道下水道是接收建筑排水系统中所有废水和雨水的系统。
它通常位于建筑物周围的地下，由地下管道和井盖组成。
下水道的作用是将排出的废水和雨水引导到污水处理厂，进行处理和过滤，保护环境。
4. 水泵水泵是建筑排水系统中的重要设备，用于提升废水和雨水的流动。
在建筑物的低洼区域，水泵可以将水抽送至高处的排水管道或下水道，防止积水导致建筑物损坏。
5. 排气系统排气系统是建筑排水系统中必备的组成部分，用于排放管道中的空气。
排放空气可以有效地防止管道堵塞、水流不畅等问题。
排气系统通常包括排气管和排气阀，确保管道中的气体能够顺利排除。
6. 水封装置水封装置是一种通过水的高度差来阻止臭气和污水倒流的装置。
它通常安装在排水设备的下方，例如马桶和地漏。
水封装置可以有效地隔绝污水中的恶臭气体，同时防止室外臭气进入室内。
三、建筑排水系统的作用建筑排水系统的作用主要有以下几个方面：1. 防止水灾建筑排水系统可以及时排除雨水和废水，避免水灾的发生。
通过合理的排水管道和水泵设备，将积水排放到下水道或污水处理系统，保护建筑物的完整性和居民的安全。
2. 保护室内环境建筑排水系统能够将废水从排水设备中快速、安全地排除，避免污水滞留导致恶臭和细菌繁殖。

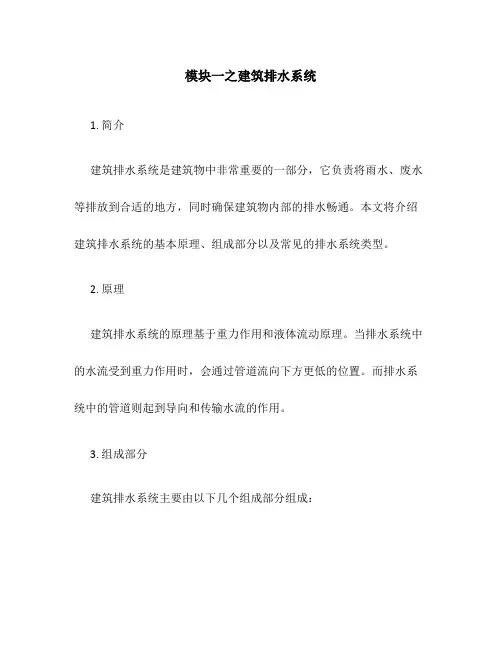

模块一之建筑排水系统1. 简介建筑排水系统是建筑物中非常重要的一部分，它负责将雨水、废水等排放到合适的地方，同时确保建筑物内部的排水畅通。
本文将介绍建筑排水系统的基本原理、组成部分以及常见的排水系统类型。
2. 原理建筑排水系统的原理基于重力作用和液体流动原理。
当排水系统中的水流受到重力作用时，会通过管道流向下方更低的位置。
而排水系统中的管道则起到导向和传输水流的作用。
3. 组成部分建筑排水系统主要由以下几个组成部分组成：3.1 排水管道排水管道是建筑排水系统中最核心的部分，它负责将建筑物内部产生的废水和雨水排放到合适的地方。
排水管道通常由PVC、铸铁等材料制成，具有耐用、抗腐蚀的特点。
3.2 排水口排水口是建筑物内部和外部的连接点，它们负责将建筑内部产生的废水和雨水导出建筑物外部，进入下水道或排水设施。
排水口通常设置在浴室、厨房、卫生间等地方，并采用适当的防臭措施。
3.3 排水设备排水设备包括排水泵、排水阀门等，它们用于控制和调节排水系统中的水流。
排水泵通常用于输送废水到较高位置或较远距离的地方，而排水阀门则可以控制水流的流速和方向。
排水系统配件包括弯头、三通、变径管等，它们用于连接和支持排水管道的布置。
这些配件通常由与排水管道相同的材料制成，以确保排水系统的一致性和稳定性。
4. 排水系统类型根据不同的需求和使用场景，建筑排水系统可以分为以下几种类型：4.1 雨水排水系统雨水排水系统主要负责将建筑物外部的雨水排放到下水道系统或其他排水设施中。
它通常由排水口、雨水管道等组成，以确保建筑物外部的排水畅通。
室内排水系统主要负责将建筑物内部产生的废水排放到下水道系统或其他排水设施中。
它通常由排水管道、排水口等组成，以确保建筑物内部的排水畅通。
4.3 隔油排水系统隔油排水系统主要应用于餐饮业等场所，它负责隔离和处理废水中的油脂，以保护下水道系统的畅通和环境的清洁。
隔油排水系统通常包括沉淀池、隔油器、过滤器等。
