PID控制的原理和方法

PID控制原理与参数整定方法PID控制器是一种经典的控制方法，广泛应用于工业自动化控制系统中。

PID控制器根据设定值与实际值之间的差异（偏差），通过比例、积分和微分三个部分的加权组合来调节控制量，从而使控制系统的输出达到设定值。

1.比例控制部分（P）：比例控制是根据偏差的大小来产生一个与偏差成比例的控制量。

控制器的输出与偏差呈线性关系，根据设定值与实际值的差异，输出控制量，使得偏差越大，控制量也越大。

这有利于快速调整控制系统的输出，但也容易产生超调现象。

2.积分控制部分（I）：积分控制是根据偏差随时间的累积来产生一个与偏差累积成比例的控制量。

如果存在常态误差，积分控制器可以通过累积偏差来补偿，以消除常态误差。

但过大的积分时间常数可能导致控制系统响应过慢或不稳定。

3.微分控制部分（D）：微分控制是根据偏差的变化率来产生一个与偏差变化率成比例的控制量。

微分控制器能够对偏差变化快速做出响应，抑制过程中的波动。

但过大的微分时间常数可能导致控制系统产生震荡。

1.经验法：根据工程经验和试错法，比较快速地确定PID参数。

这种方法简单直观，但对于复杂系统来说，往往需要进行多次试验和调整。

2. Ziegler-Nichols整定法：该方法通过调整控制器增益和积分时间来实现直观的系统响应，并通过系统的临界增益和临界周期来确定临界比例增益、临界周期和初始积分时间。

3. Chien-Hrones-Reswick整定法：该方法通过评估控制系统的阻尼比和时间常数来确定比例增益和积分时间。

4.频域法：通过分析系统的频率响应曲线，确定PID参数。

该方法需要对系统进行频率扫描，通过频率响应的特性来计算得到PID参数。

5.优化算法：如遗传算法、粒子群优化等，通过优化算法寻找最佳的PID参数组合，以使得系统具备最优的性能指标。

这种方法适用于复杂系统和非线性系统的参数整定。

总之，PID控制器的原理是根据比例、积分和微分的加权组合来调节控制量，使得系统能够稳定、快速地达到设定值。

PID控制器的原理与调节方法PID控制器是一种常见的控制算法，广泛应用于工业自动化系统中。

它是通过对反馈信号进行比例、积分和微分处理，来实现对被控对象的控制。

本文将介绍PID控制器的原理和调节方法，并探讨其在实际应用中的一些注意事项。

一、PID控制器原理PID控制器的原理基于三个基本元素：比例、积分和微分。

这三个元素分别对应控制误差的当前值、累积值和变化值。

PID控制器根据这三个元素的加权和来生成控制信号，以实现对被控对象的稳定控制。

1. 比例元素（P）比例元素是根据当前的控制误差进行调节的。

它直接乘以一个比例系数，将误差放大或缩小，生成相应的控制信号。

比例元素的作用是快速响应控制误差，但可能引起超调和震荡。

2. 积分元素（I）积分元素是对控制误差的累积值进行调节的。

它将误差进行积分，得到一个累积值，并乘以一个积分系数，生成相应的控制信号。

积分元素的作用是消除稳态误差，但可能导致系统响应过慢或产生超调。

3. 微分元素（D）微分元素是对控制误差的变化率进行调节的。

它将误差进行微分，得到一个变化率，并乘以一个微分系数，生成相应的控制信号。

微分元素的作用是预测误差的变化趋势，以提前调整控制信号，但可能引起过度调节和噪声放大。

通过调节比例、积分和微分元素的系数权重，可以优化PID控制器的响应速度、控制精度和抗干扰能力。

二、PID控制器调节方法PID控制器的调节方法通常包括经验法和自整定法两种。

1. 经验法经验法是基于经验和试错的方法，通过手动调节PID控制器的系数来实现对被控对象的控制。

具体步骤如下：步骤一：将积分和微分元素的系数设为零，只调节比例元素的系数。

步骤二：逐渐增大比例系数，观察系统的响应，并调整至系统稳定且响应时间较短。

步骤三：增加积分系数，减小系统的稳态误差，但要注意避免系统过调和震荡。

步骤四：增加微分系数，提高系统对突变的响应速度，但要避免过度调节和噪声放大。

2. 自整定法自整定法是基于系统辨识和参数整定理论的方法，通过对系统的频域或时域特性进行分析，自动计算得到PID控制器的系数。

PID控制原理与参数整定方法PID控制是一种常用的反馈控制方法，它通过测量控制系统的输出与期望输入之间的差异，计算出一个控制信号来调节控制系统的行为。

PID 控制器的主要参数有比例增益（Proportional），积分时间（Integral）和微分时间（Derivative）。

通过调节这些参数，可以实现对控制系统的动态响应和稳定性的优化。

首先，我们来了解一下PID控制器的工作原理。

PID控制器是基于控制误差和误差的变化率来计算输出控制信号的，它包含三个部分：比例控制项、积分控制项和微分控制项。

比例控制项（P项）以控制误差的比例关系来计算输出信号。

它的计算公式为：P=Kp*e(t)，其中Kp为比例增益，e(t)为控制误差。

比例增益越大，控制器对误差的纠正力度越大，但过大的比例增益会引起震荡。

积分控制项（I项）以控制误差的累积值来计算输出信号。

它的计算公式为：I = Ki * ∫e(t)dt，其中Ki为积分时间，∫e(t)dt为控制误差的累积值。

积分控制项主要用于消除稳态误差，但过大的积分时间会引起超调和不稳定。

微分控制项（D项）以控制误差的变化率来计算输出信号。

它的计算公式为：D = Kd * de(t)/dt，其中Kd为微分时间，de(t)/dt为控制误差的变化率。

微分控制项主要用于抑制系统的震荡和快速响应，但过大的微分时间会引起噪声放大。

接下来，我们来介绍一下PID参数整定的方法。

在实际应用中，PID 参数的选择通常需要经验和试验。

以下是常用的PID参数整定方法。

1.经验设置法：根据经验设置PID参数的初始值，然后根据实际系统的响应进行调整。

这种方法需要经验和实践的积累，适用于经验丰富的控制工程师。

2. Ziegler-Nichols方法：这是一种基于实验步骤响应曲线的整定方法。

该方法通过观察控制系统的临界点，确定比例增益、积分时间和微分时间的初始值，然后通过试探法逐步调整，直到系统达到所需的动态响应。

P I D控制原理与参数整定方法一、概述PID是比例-积分-微分控制的简称，也是一种控制算法，其特点是结构改变灵活、技术成熟、适应性强。

对一个控制系统而言，由于控制对象的精确数学模型难以建立，系统的参数经常发生变化，运用控制理论综合分析要耗费很大的代价，却不能得到预期的效果，所以人们往往采用PID调节器，根据经验在线整定参数，以便得到满意的控制效果。

随着计算机特别是微机技术的发展，PID控制算法已能用微机简单实现，由于软件系统的灵活性，PID算法可以得到修正而更加完善。

我们阳江基地有数以千计的采用PID控制的调节器，用于温度控制、压力控制、流量控制，在塑杯及灌装生产过程中，发挥着重要的作用。

因此，学习PID控制的基本原理，合理的设计PID控制系统，用好、维护好这些调节器，对提高产品质量，降低废品率，节约能源具有十分重要的意义。

本课程从系统的角度，采用多种分析方法，详细讲解经典PID控制的基本原理和PID参数的整定方法，简介现代数字PID控制思想，希望对大家使用PID调节器有所帮助。

二、调节系统的品质和特性一个调节系统的品质可以用静态品质和动态品质来衡量。

所谓静态品质就是系统稳定后，被控参数与给定值间的差值的大小。

偏差愈大则静差愈大，静差愈小静态品质愈好。

当系统受到扰动后或整定在一个新值时需要在较短时间内过渡到稳定，不发生振荡和发散，这便是衡量系统动态特性的指标。

一个好的调节系统应该二个品质都好。

但动静态品质往往是相互矛盾的，要静差小，系统的放大倍数就要大，系统放大倍数愈大则系统愈不稳定，即动态品质不好。

图1-1收敛型1 图1-2收敛型2 图1-3发散型落图1-4振荡型图1-1至1-4是几种典型的控制曲线，只有图1-1表示动静态品质都好。

一般的调节系统都具有惯性和滞后两种特性，只是大小不同而已。

这两个特性应从控制对象，控制作用这两个方面去理解。

弄懂以上关于调节系统的几个基本概念，对于理解PID控制的原理有很大的帮助。

PID控制原理与参数的整定方法PID控制器是一种常用的自动控制器，在工业控制中广泛应用。

它的原理很简单，即通过不断调节控制信号来使被控制物体的输出接近给定值。

PID控制器由比例（P）、积分（I）和微分（D）三个控制参数组成。

下面将详细介绍PID控制的原理和参数整定方法。

一、PID控制原理1.比例（P）控制比例控制根据被控制量的偏差的大小，按照一定比例调节控制量的大小。

当偏差较大时，调节量增大；当偏差较小时，调节量减小。

此项控制可以使系统快速响应，并减小系统稳态误差。

2.积分（I）控制积分控制根据被控制物体的偏差的积分值来调节控制量。

积分控制的作用主要是消除系统的稳态误差。

当偏差较小但持续较长时间时，积分量会逐渐增大，以减小偏差。

3.微分（D）控制微分控制根据被控制物体的偏差的变化率来调节控制量。

当偏差的变化率较大时，微分量会增大，以提前调整控制量。

微分控制可以减小系统的超调和振荡。

综合比例、积分和微分控制，PID控制器可以通过不同的控制参数整定来适应不同的被控制物体的特性。

二、PID控制参数整定方法1.经验整定法经验整定法是根据对被控制系统的调试经验和运行情况来选择控制参数的方法。

它是通过实际试验来调整控制参数，通过观察系统的响应和稳定性来判断参数的合理性。

2. Ziegler-Nichols整定法Ziegler-Nichols整定法是根据系统的临界响应来选择PID控制参数的方法。

在该方法中，首先将I和D参数设置为零，然后不断提高P控制参数直到系统发生临界振荡。

根据振荡周期和振荡增益的比值来确定P、I和D的参数值。

3.设计模型整定法设计模型整定法是根据对被控系统的数学建模来确定PID控制参数的方法。

通过建立被控系统的数学模型，分析其频率响应和稳态特性，从而设计出合理的控制参数。

4.自整定法自整定法是通过主动调节PID控制器的参数，使被控系统的输出能够接近给定值。

该方法可以通过在线自整定或离线自整定来实现。

PID控制原理与调整方法PID控制器是一种广泛应用于自动控制领域的控制器，其原理基于对误差信号的比例、积分和微分三个部分进行分析和调节。

PID控制器的主要作用是根据输入信号与期望输出信号之间的误差来调节控制系统的输出，使系统能够实现更加精确的控制。

\[ u(t)=K_pe(t)+K_i\int_0^t{e(\tau)d\tau}+K_d\frac{de(t)}{dt} \]其中，u(t)是控制器的输出，e(t)是输入信号与期望输出信号之间的误差，Kp、Ki、Kd分别是比例、积分和微分系数。

- 比例作用（Proportional）：比例控制是指输出控制量与误差信号之间的线性关系，即比例系数Kp乘以误差信号e(t)。

比例作用可以减小系统的稳定性误差，但容易导致系统的过冲和振荡。

- 积分作用（Integral）：积分作用是指输出控制量与误差信号的积分关系，即积分系数Ki乘以误差信号的积分。

积分作用可以消除系统的稳态误差，但可能会增大系统的超调量。

- 微分作用（Derivative）：微分作用是指输出控制量与误差信号的微分关系，即微分系数Kd乘以误差信号的微分。

微分作用可以改善系统的动态响应速度，减小系统的超调和振荡，但会增大系统的噪声敏感性。

综合比例、积分和微分三种作用，PID控制器可以实现对系统的精确控制，同时保持系统的稳定性和鲁棒性。

1.手动调整：手动调整是一种通过经验和试错的方式来确定PID控制器的参数的方法。

根据控制系统的响应特性，逐步调节比例系数Kp、积分系数Ki和微分系数Kd的数值，直到系统的性能达到满意的水平。

2.试控调整：试控调整是一种通过对系统的输出信号进行试控实验，从而确定PID控制器的参数的方法。

通过改变比例系数Kp、积分系数Ki和微分系数Kd的数值，观察系统的响应特性，逐步调整参数，直到找到最佳的参数组合。

3. 自动调整：自动调整是一种通过计算机算法来优化PID控制器的参数的方法。

PID控制原理与参数的整定方法PID控制（Proportional, Integral, Derivative）是一种常用的控制算法，广泛应用于工业控制中。

PID控制的原理在于根据系统的偏差来调整控制器的输出，通过比例、积分和微分三个部分的组合来实现稳定控制。

PID控制具有简单、易于实现以及对多种控制系统都适用的优点。

1. 比例部分（Proportional）：控制器的输出与系统偏差成比例关系。

比例参数Kp越大，控制器对于系统偏差的响应越强烈。

2. 积分部分（Integral）：控制器的输出与系统偏差的积分成比例关系，用于消除偏差的累积效应。

积分参数Ki越大，积分作用越明显，能够更快地消除较大的稳态偏差。

3. 微分部分（Derivative）：控制器的输出与系统偏差的导数成比例关系，用于预测系统响应趋势。

微分参数Kd越大，控制器对于系统变化率的响应越快，从而减小超调和加快系统的响应速度。

1.经验整定法：通过试验和经验来估计PID参数。

该方法适用于绝大多数工控场合，但需要经验丰富的工程师进行调试。

2. Ziegler-Nichols整定法：由Ziegler和Nichols提出的一种经典的整定方法。

通过增大比例参数Kp，逐步增大积分参数Ki和微分参数Kd，直到系统出现震荡，然后通过震荡周期和幅值来计算PID参数。

3. Chien-Hrones-Reswick整定法：由Chien、Hrones和Reswick提出的整定方法。

通过对系统的动态响应进行数学分析，求解PID参数的合理取值。

4. Lambda调整法：通过修正Ziegler-Nichols整定法的参数，通过对系统的响应特性进行校正来得到优化的PID参数。

5.自适应整定法：通过分析系统的响应特性，利用数学模型和自适应算法来实时调整PID参数，以使系统保持最佳的控制性能。

需要指出的是，PID控制器参数的整定是一个复杂的问题，依赖于具体的控制对象和控制要求。

控制系统中PID控制算法的详解在控制系统中，PID控制算法是最常见和经典的控制算法之一。

PID控制算法可以通过对反馈信号进行处理，使得控制系统能够实现稳定、精确的控制输出。

本文将详细介绍PID控制算法的原理、参数调节方法和优化方式。

一、PID控制算法的原理PID控制算法是由三个基本部分组成的：比例控制器、积分控制器和微分控制器。

这三个部分的输入都是反馈信号，并根据不同的算法进行处理，最终输出控制信号，使得系统的输出能够与期望的控制量保持一致。

A. 比例控制器比例控制器是PID控制算法的第一部分，其输入是反馈信号和期望控制量之间的差值，也就是误差信号e。

比例控制器将误差信号与一个比例系数Kp相乘，得到一个控制信号u1，公式如下：u1=Kp*e其中，Kp是比例系数，通过调节Kp的大小，可以改变反馈信号对控制输出的影响程度。

当Kp增大时，控制输出也会随之增大，反之亦然。

B. 积分控制器积分控制器是PID控制算法的第二部分，其输入是误差信号的累积量，也就是控制系统过去一定时间内的误差总和。

积分控制器将误差信号的累积量与一个积分系数Ki相乘，得到一个控制信号u2，公式如下：u2=Ki*∫e dt其中，Ki是积分系数，通过调节Ki的大小，可以改变误差信号积分对控制输出的影响程度。

当Ki增大时，误差信号积分的影响也会增强，控制输出也会随之增大，反之亦然。

C. 微分控制器微分控制器是PID控制算法的第三部分，其输入是误差信号的变化率，也就是控制系统当前误差与上一个采样时间的误差之差，用微分运算符表示为de/dt。

微分控制器将de/dt与一个微分系数Kd相乘，得到一个控制信号u3，公式如下：u3=Kd*de/dt其中，Kd是微分系数，通过调节Kd的大小，可以改变误差信号变化率对控制输出的影响程度。

当Kd增大时，误差信号的变化率的影响也会增强，控制输出也会随之增大，反之亦然。

综合上述三个控制部分可以得到一个PID控制输出信号u，公式如下：u=u1+u2+u3二、PID控制算法的参数调节PID控制算法的实际应用中，需要对其参数进行调节，以达到控制系统稳定、精确的控制输出。

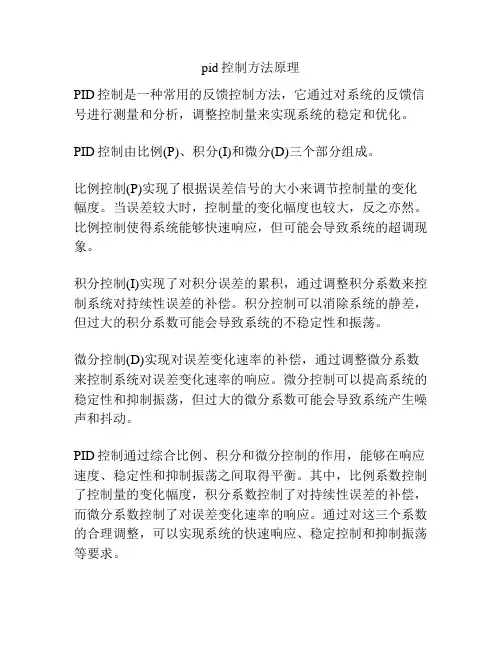

pid控制方法原理
PID控制是一种常用的反馈控制方法，它通过对系统的反馈信号进行测量和分析，调整控制量来实现系统的稳定和优化。

PID控制由比例(P)、积分(I)和微分(D)三个部分组成。

比例控制(P)实现了根据误差信号的大小来调节控制量的变化幅度。

当误差较大时，控制量的变化幅度也较大，反之亦然。

比例控制使得系统能够快速响应，但可能会导致系统的超调现象。

积分控制(I)实现了对积分误差的累积，通过调整积分系数来控制系统对持续性误差的补偿。

积分控制可以消除系统的静差，但过大的积分系数可能会导致系统的不稳定性和振荡。

微分控制(D)实现对误差变化速率的补偿，通过调整微分系数来控制系统对误差变化速率的响应。

微分控制可以提高系统的稳定性和抑制振荡，但过大的微分系数可能会导致系统产生噪声和抖动。

PID控制通过综合比例、积分和微分控制的作用，能够在响应速度、稳定性和抑制振荡之间取得平衡。

其中，比例系数控制了控制量的变化幅度，积分系数控制了对持续性误差的补偿，而微分系数控制了对误差变化速率的响应。

通过对这三个系数的合理调整，可以实现系统的快速响应、稳定控制和抑制振荡等要求。

PID控制器的原理与参数调节PID控制器（Proportional-Integral-Derivative Controller）是一种常用的自动控制算法。

本文将介绍PID控制器的原理，并探讨其参数调节方法。

一、PID控制器原理PID控制器是基于反馈原理的控制算法，通过不断测量目标系统的状态，并根据实际误差来调节输出控制信号，以使系统的输出尽可能接近期望值。

PID控制器由三个参数组成：比例增益Kp、积分时间Ti和微分时间Td。

它们分别对应于控制器的三部分：比例部分、积分部分和微分部分。

1. 比例部分（Proportional）比例控制部分根据系统当前的误差进行调节。

比例增益Kp越大，系统的响应速度越快，但过大的增益可能导致系统产生超调或振荡的现象。

2. 积分部分（Integral）积分控制部分根据系统历史误差的累积值进行调节。

积分时间常数Ti越大，系统越稳定，但过大的积分时间可能导致系统对误差的响应过慢。

3. 微分部分（Derivative）微分控制部分根据当前误差的变化率进行调节。

微分时间常数Td 越大，系统对误差的变化越敏感，但过大的微分时间可能导致系统产生过冲。

综上所述，PID控制器的输出可以表示为：C(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，C(t)为控制器的输出，e(t)为系统当前误差，Kp、Ki、Kd为控制器的参数。

二、PID控制器的参数调节PID控制器的参数调节是为了优化系统的控制性能，通常可以通过试验、实验和理论分析等方法得出最佳参数。

常用的参数调节方法包括以下几种：1. 手动调节法手动调节法是最直观和简单的方法。

通过观察系统的响应曲线，逐步调节比例增益Kp、积分时间Ti和微分时间Td，使系统的超调量、响应速度和稳定性达到最佳状态。

但这种方法需要经验和耐心，并且耗费时间。

2. Ziegler-Nichols方法Ziegler-Nichols方法是一种经验性的整定方法，通过系统的开环响应曲线来确定参数。
